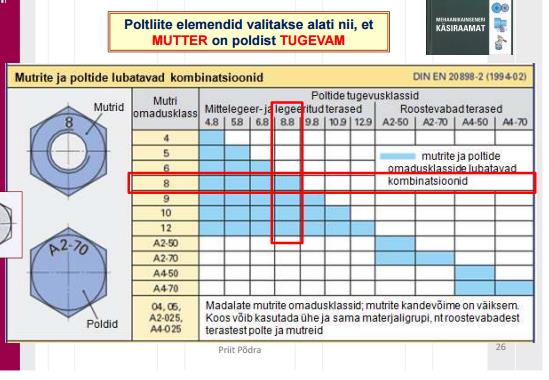

Põikkoormatud keermesliide (0)

Lõik failist

Sarnased õppematerjalid

26

docx

Keevisliide

Variant Töö nimetus A B Keevisliide 9 5 Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud Stiina Ulmre 155459 17.03.17 P.Põdra Jõuga F koormatud konsoolne terasleht (S355) on kinnitatud UNP profiiliga komponendi külge keevisliitega (kolm keevisõmblust). Konstrueerida keevisliide (elektroodi voolepiir on 350 MPa). Töö sisu 1. Teha konstruktsiooni skeem mõõtkavas. 2. Mõõtmed b, c ja t valida tulenevalt UNP profiili laiusest. 3. Tuvastada keevisliite ohtliku ristlõike ohtlik(ud) punkt(id) ning

Füüsika

14

docx

Masinaelemendid Kodutöö 2: Keermesliide

Kodutöö nr 2 õppeaines Masinaelemendid I Variant Töö nimetus A B Keermesliide 3 5 Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud 01.03.2016 P.Põdra TTÜ MEHHATROONIKAINSTITUUT MHE0041 - MASINAELEMENDID I MEHHANOSÜSTEEMIDE KOMPONENTIDE ÕPPETOOL KODUTÖÖ NR. 2 KEERMESLIIDE

Mehhatroonika

20

docx

Pressliide

MASINAELEMENDID I -- MHE0041 Kodutöö nr 4 õppeaines MASINAELEMENDID I (MHE0041) Variant Töö nimetus A B Pressliide 9 5 Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud Stiina Ulmre 155459 17.03.2017 P.Põdra Rummust ja hammasvööst koosnev tiguratas on kinnitatud võllile pingistuga H7/r6. Kontrollida liite tugevust ning arvutada selle lubatav ülekantav pöördemoment. Võlli ja rummu materjal on parendatud teras C60E. 1. Koostada istu skeem ning arvutada pingu piirväärtused.

Masinaelemendid

16

pdf

Istu analüüs

MASINAELEMENDID I -- MHE0041 Kodutöö nr 1 õppeaines MASINAELEMENDID I (MHE0041) Variant Töö nimetus A B Istu analüüs 9 5 Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud Stiina Ulmre 155459 17.02.2017 P.Põdra Hammasratta 1 rumm istatakse võllile 2 istuga (ISO 286-1:2010), mis tuleb valida lähtuvalt üliõpilaskoodi kahe viimase tüvenumbri kombinatsioonist. Töö sisu: 1. Tuvastada istu tüüp (ava- või võllipõhine ja lõtkuga, pinguga või siirdeist). 2. Kas valitud ist on ISO 286-1:2010 poolt soovitatud eelisistude hulgast? Kui ei, siis asendada valitud ist lähima

Masinaelemendid i

14

docx

Masinaelemendid kodutöö 2: Keermseliide

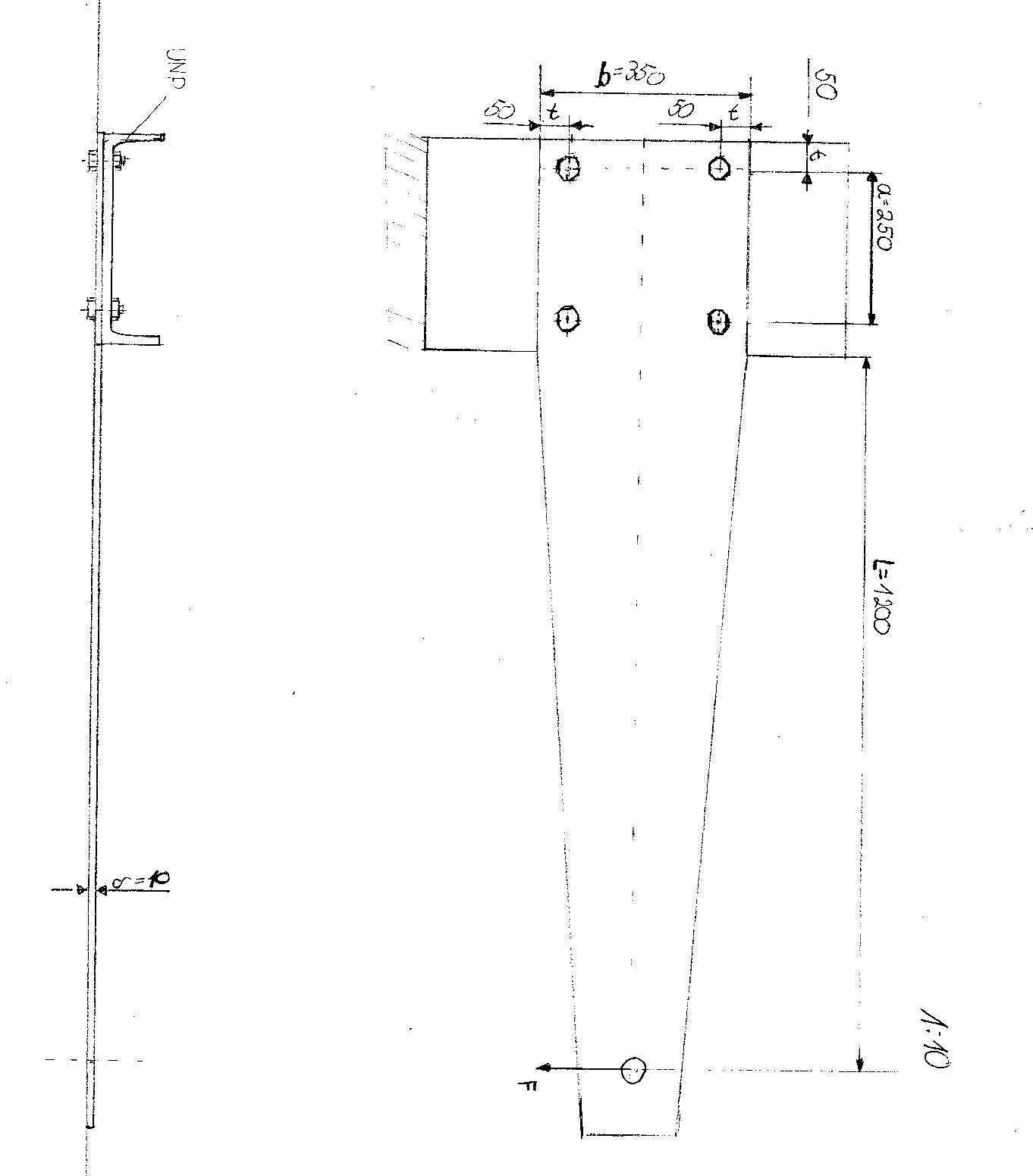

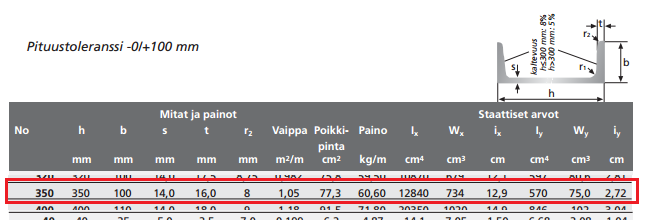

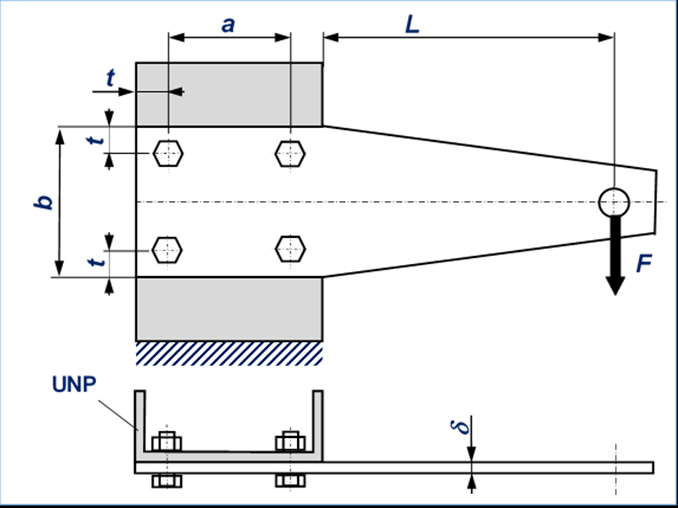

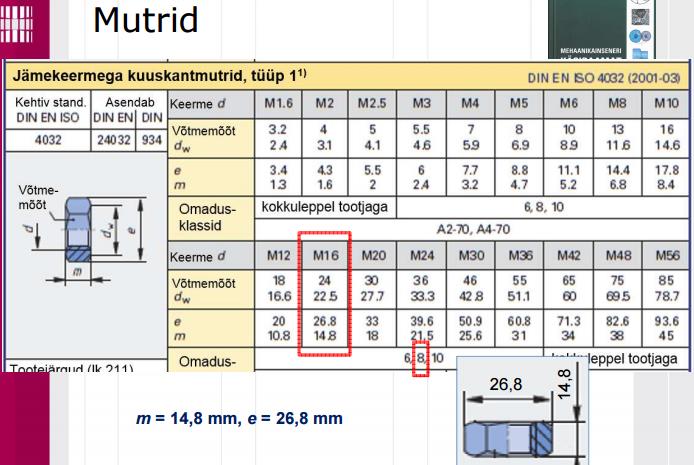

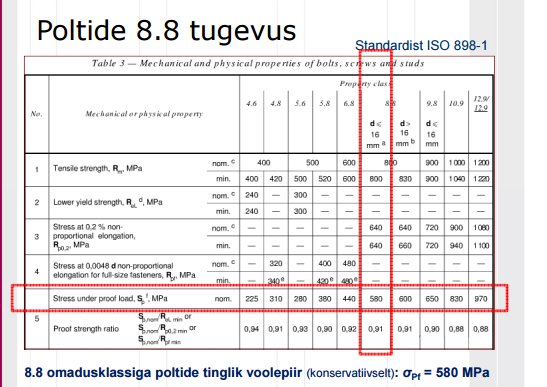

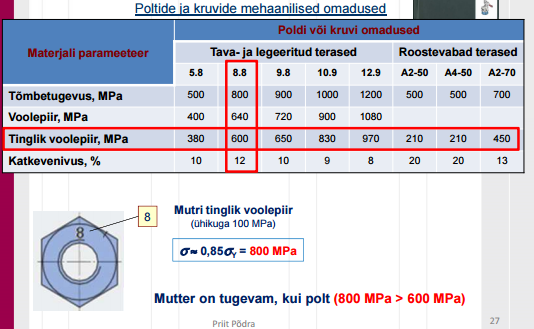

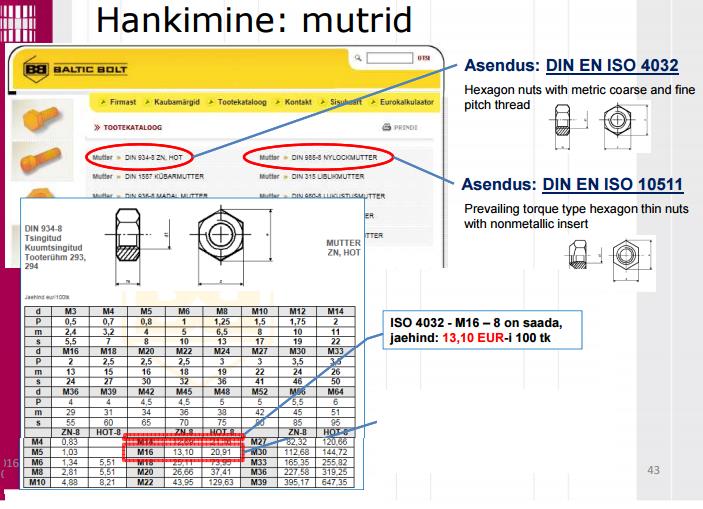

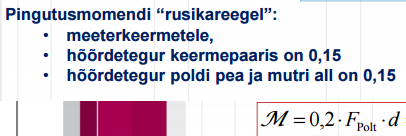

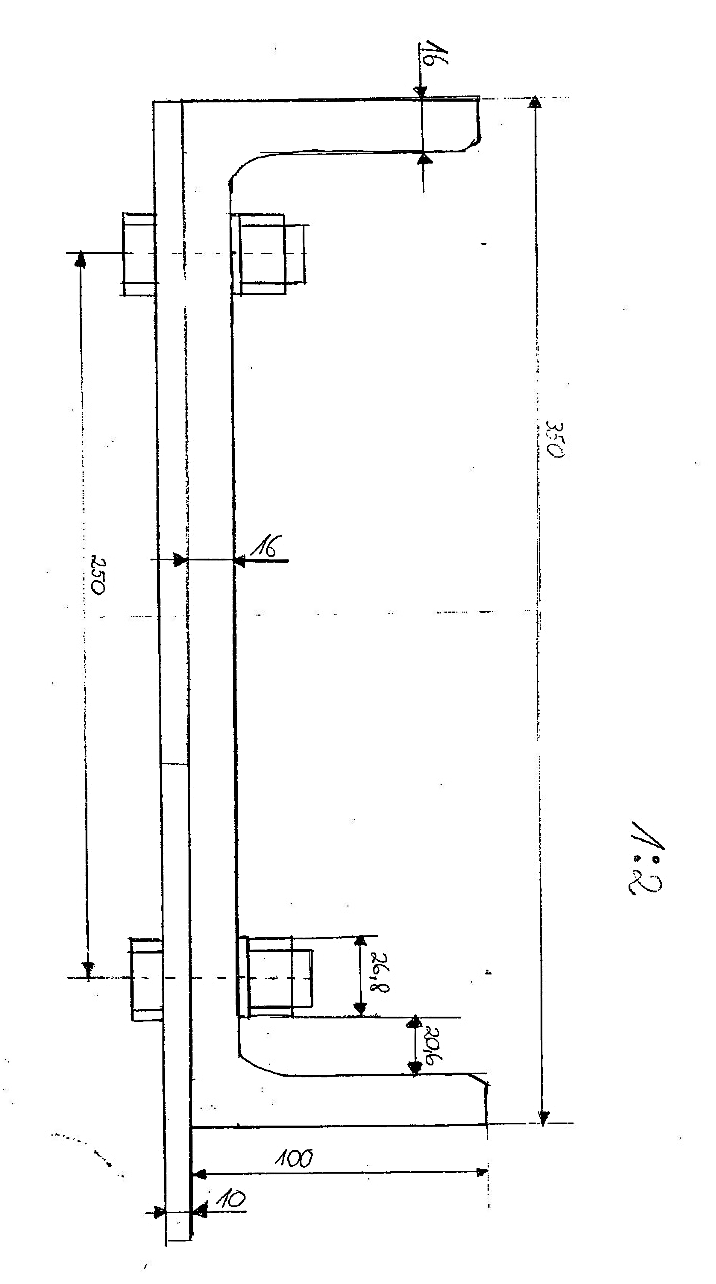

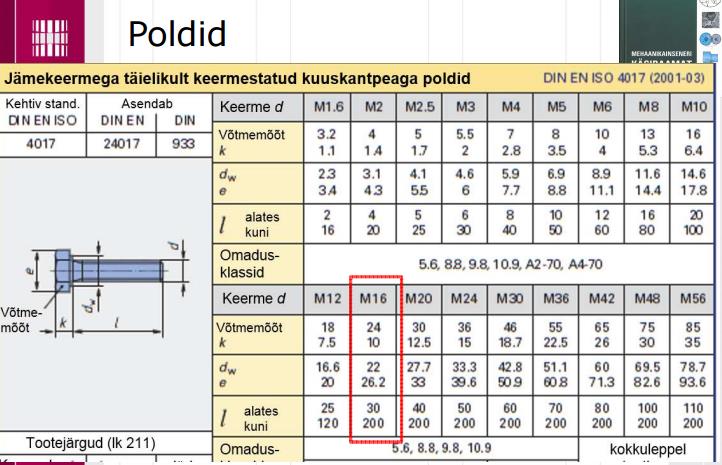

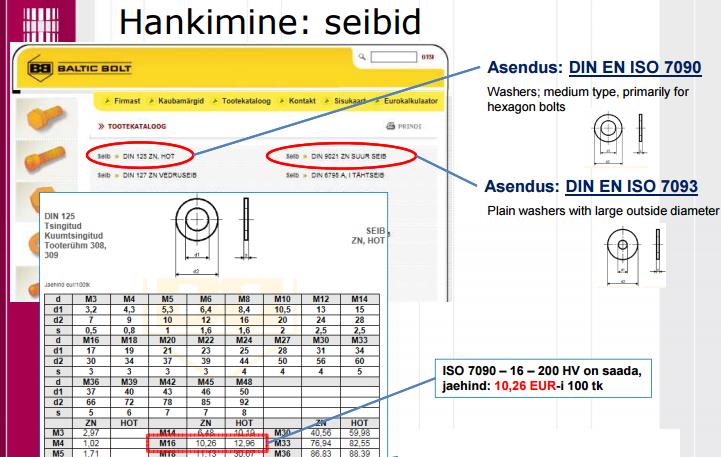

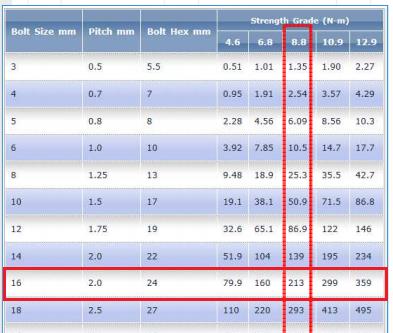

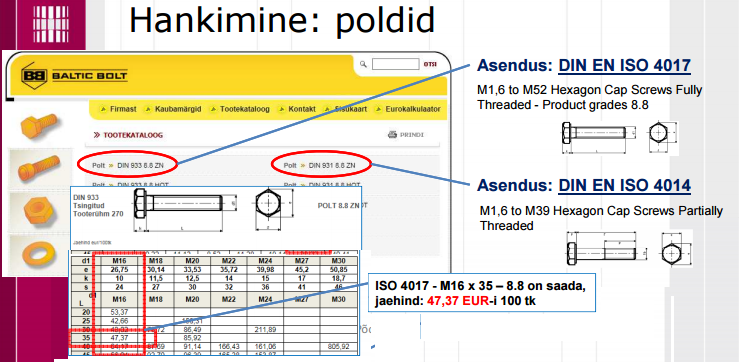

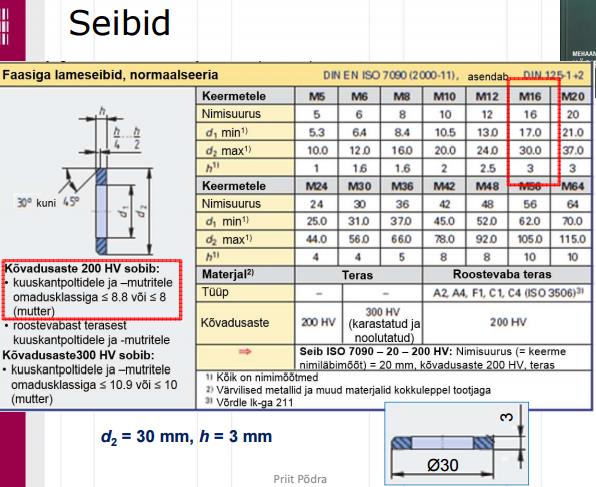

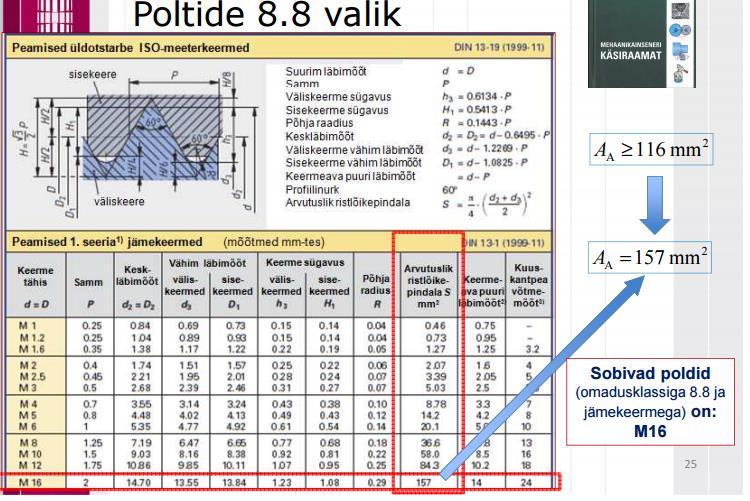

Antud Voolepiir: σ Pf =580 Mpa Pikkus: L = 400 mm Koormus: F = 5 kN Profiil: UNP180 Paksus: δ=¿ 8 mm 1. Teha konstruktsiooni skeem mõõtkavas. 2. Mõõtmed a, b ja t valida tulenevalt UNP profiili laiusest. UNP180 → a = 90 mm ; b = 400 mm ; t = 45 mm; 3. Koostada keermesliite koormusskeem ning arvutada põikkoormus enimkoormatud poldile.  Poltliitele mõjuv pöördemoment: a 0,09 ( ) ( M =F∗ L+ =5∗ 0,4+ 2 2 ) =2,22 kNm Jõule F vastavad toereakstioonid: F 5 F F = = =1,25 kN 4 4 Momendile M vastavad toereaktsioonid: M 2,22 F M= = =8,72 kN 2∗√ a + c 2∗ √0,092 +0,092 2 2 Nurk F ja M vahel: c 0,09 α =π−arctan =π −arctan =2,356 rad a 0,09 Su

Masinaelemendid i

13

pdf

Varrastarindi tugevusanalüüs pikkele MES0240 KT1

Kodutöö nr 1 õppeaines TUGEVUSÕPETUS (MES0240) Variant Töö nimetus A B Varrastarindi tugevusanalüüs pikkele 7 2 Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud Franz Mathias Ints 193527EANB 07.10.2020 Priit Põdra Tarind, mis koosneb kahest komponendist, terastrossist 7x7 ja männipuit-ümarvardast, on koormatud vertikaalse koormusega F, mis mõjub komponente ühendavale liigendile. Arvutada puitvarda optimaalne läbimõõt d jakoormuse F suurim lubatav väärtus lähtudes komponentide omavahelisest asendist ja komponentide tugevusomadustest (valmistamise tolerantse, pingekontsentratsiooni ja puitvarda võimalikku nõtket arvestamata). Trossi nimiläbimõõt on 8 mm

Tugevusõpetus

13

pdf

Tala tugevusanalüüs kodutöö MES0240 KT3

A B Tala tugevusanalüüs 7 2 Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud Franz Mathias Ints 193527EANB 10.11.2020 Priit Põdra Konsooliga talaks tuleb kasutada kuumvaltsitud INP- profiiliga ühtlast varrast, mis on valmistatud terasest S235. Tala on koormatud aktiivse punkt- ja joonkoormusega. Tala joonmõõtmed on antud seostega: b = a/2. Punktkoormuse väärtus on F = 10 kN ja ühtlase joonkoormuse intensiivsus tuleb avaldisest Ühtlane joonkoormus p = F/b. p Varuteguri nõutav väärtus on [S]

Tugevusõpetus

10

pdf

Võlli arvutus väändele MES0240 Kodutöö 2

Kodutöö nr 2 õppeaines TUGEVUSÕPETUS (MES0240) Variant Töö nimetus A B Võlli arvutus väändele 7 2 Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud Franz Mathias Ints 193527EANB 29.10.2020 Priit Põdra Ühtlasele võllile on paigaldatud üks vedav ja neli veetavat rihmaratast. Teada on võlliga käitatavad võimsused P1 ... P4. Arvutada ühtlase võlli läbimõõt (kui võll on täis ja kui võll on õõnes), kui võll valmistatakse terasest E295 (voolepiir tõmbel y = 295 MPa) ja varuteguri M1 Laagerdus nõutav väärtus [S] = 8. Painde ning

Tugevusõpetus
