Varrastarindi tugevusanalüüs pikkele MES0240 KT1 (0)
Hindamistabel
(täidab
õppejõud)
Lahendi
õigsus
Sisu
selgitused
Illustratsioonid
Tähiste
seletused
Korrektsus
Kokku
Kodutöö nr
1 õppeaines TUGEVUSÕPETUS (MES0240)
Variant
Töö nimetus
A
B
Varrastarindi tugevusanalüüs pikkele
7
2
Üliõpilane
Üliõpilaskood
Esitamise kuupäev
Õppejõud
Franz Mathias Ints
193527EANB
07.10.2020
Priit Põdra
Tarind, mis koosneb kahest komponendist, terastrossist 7x7 ja männipuit-ümarvardast, on
koormatud vertikaalse koormusega F, mis mõjub komponente ühendavale liigendile.
Arvutada puitvarda optimaalne läbimõõt d jakoormuse F suurim lubatav väärtus lähtudes
komponentide omavahelisest asendist ja komponentide tugevusomadustest (valmistamise
tolerantse, pingekontsentratsiooni ja puitvarda võimalikku nõtket arvestamata).
Trossi nimiläbimõõt on 8 mm, elastsusmoodul E = 117 GPa ja piirjõud FLim = 40,8 kN, männipuidu
(niiskusesisaldus 15 %) tugevus pikikiudu tõmbel ja survel on vastavalt u,Tõmme = 80 MPa ja u,Surve
= 40 MPa. Tugevusvaruteguri nõutav väärtus [S] = 6.
Vajalikud etapid (võib kasutada ka mõnd teist lahendusprotseduuri):
1. Joonestada valitud mõõtkavas varrastarindi skeem (vastavalt väärtustele A ja B);
2. Avaldada trossi ja puitvarda sisejõud funktsioonidena koormusest F;
3. Koostada komponentide tugevustingimused ja arvutada puitvarda optimaalne läbimõõt
d täissentimeetrites (lähtudes nõudest, et mõlema komponendi varutegurid oleksid
ligikaudu võrdsed);
4. Arvutada tarindile koormuse F suurim lubatav väärtus täiskilonjuutonites;
5. Arvutada komponentide varutegurite väärtused ja kontrollida komponetide tugevust;
6. Arvutada trossi ristlõike nimipindala ning trossi pikkuse muutus;
7. Formuleerida ülesande vastus.

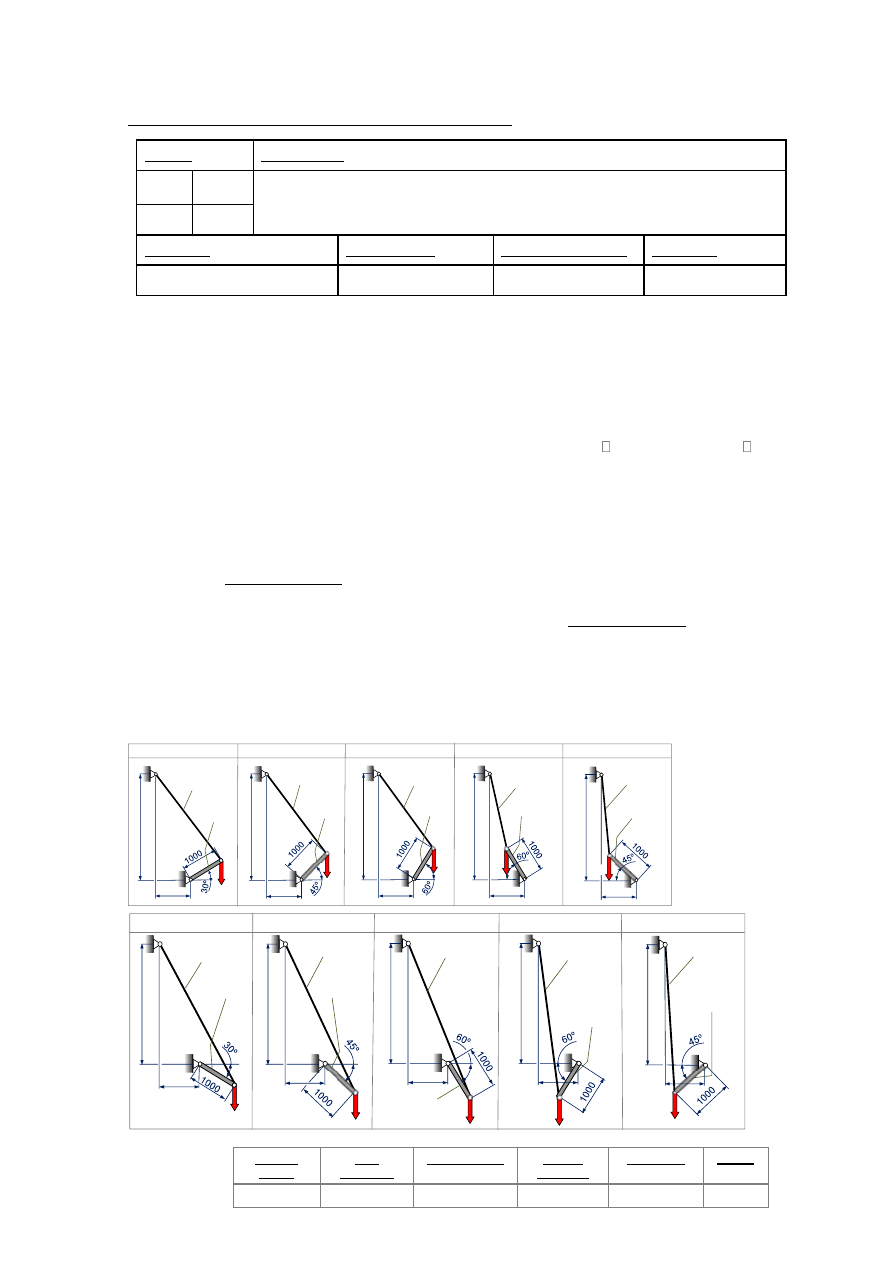

Puitvarda pöördenurk vastavalt üliõpilaskoodi viimasele numbrile A
L
H
F
Terastross Ø10
Puitvarras
L
H
F
Terastross Ø10
Puitvarras
L
H
F
Terastross Ø10
Puitvarras
L
H
F
Terastross Ø10
Puitvarras
L
H
F
Terastross Ø10
Puitvarras
1
2
3
4
5
L
H
F
Terastross Ø10
Puitvarras
L
H
F
Terastross Ø10
Puitvarras
L
H
F
Terastross Ø10
Puitvarras
L
H
F
Terastross Ø10
Puitvarras
6
7
8
9
0
L
H
F
Terastross Ø10
Puitvarras
Hindamistabel
(täidab
õppejõud)
Lahendi
õigsus
Sisu
selgitused
Illustratsioonid
Tähiste
seletused
Korrektsus
Kokku
Varrastarindi mõõtmed vastavalt üliõpilaskoodi eelviimasele numbrile B
B
1
2
3
4
5
6
7
8
9
0
H, m
3
3,5
2,9
3,2
4
5
6
3,8
4,4
4,8
L, m
1
1,6
1,4
1,2
1,8
2
1,4
1,2
1,6
1,8
Hindamistabel
(täidab
õppejõud)
Lahendi
õigsus
Sisu
selgitused
Illustratsioonid
Tähiste
seletused
Korrektsus
Kokku
Sisukord
Kodutöö ülesande püstitus ..................................................................................................... 4
1. Varrastarindi skeem joonmõõtkavas ................................................................................. 5
2. Trossi ja puitvarda sisejõud ja funktsioonid ...................................................................... 6
2.1 Trossi ja puitvarda sisejõud funktsioonidena koormusest F ........................................ 9
Arvutused ja arvutuskäik ..................................................................................................... 10
3. Terastrossi ja puitvarda tugevustingimus .................................................................... 10
3.0.1 Terastrossi koormuse “F” suurim lubatud väärtus ............................................. 10
3.2 Puitvarda optimaalne läbimõõt .............................................................................. 10
4. Puitvarda ohutu koormus F, mis sõltub varda läbimõõdust ........................................ 10
5. Terastrossi ja puitvarda tõeline tugevusvarutegur ....................................................... 10
6. Trossi nimipindala ja pikkuse muutus ......................................................................... 10
7.
Järeldus ........................................................................................................................ 12
Hindamistabel
(täidab
õppejõud)
Lahendi
õigsus
Sisu
selgitused
Illustratsioonid
Tähiste
seletused
Korrektsus
Kokku
Kodutöö ülesande püstitus
Ülesandeks oli valida vastavalt martriklinumbrile ülesande variant. Minul ja sellel tööl on A-7 B-
2. Järgmiseks tuleb joonestada etteantud skeemile ja tabelile vastav joonis. Lisaks tuleb
avaldada puitvarda ja trossi sisejõud funktsioonidena koormusest “F”. Koostada on vaja ka
puitvarda ning trossi tugevustingimused, leida puitvarda läbimõõt täissentimeetrites ning
arvutada lubatav koormus “F” täiskilonjuutonites. Lõpuks tuleb arvutusi kontrollida kasutades
varutegurit ning koostada järeldus.
Etteantud andmed:
H = 3,5 m = 3500 mm
L = 1,6 m = 1600 mm
T = 4,8 m = 4800 mm
Trossi läbimõõt Ø = 10 mm ning nimiläbimõõt 8 mm
Trossi piirjõud FLim = 40,8 kN
Puitvarda tugevus pikikiudi tõmbel
σu, Tõmme = 80 MPa
Puitvarda tugevus pikikiudi survel
σu, Surve = 40 MPa
Tugevusvaruteguri nõutav väärtus [S] = 6
Elastsusmoodul E = 117 GPa
Hindamistabel
(täidab
õppejõud)
Lahendi
õigsus
Sisu
selgitused
Illustratsioonid
Tähiste
seletused
Korrektsus
Kokku

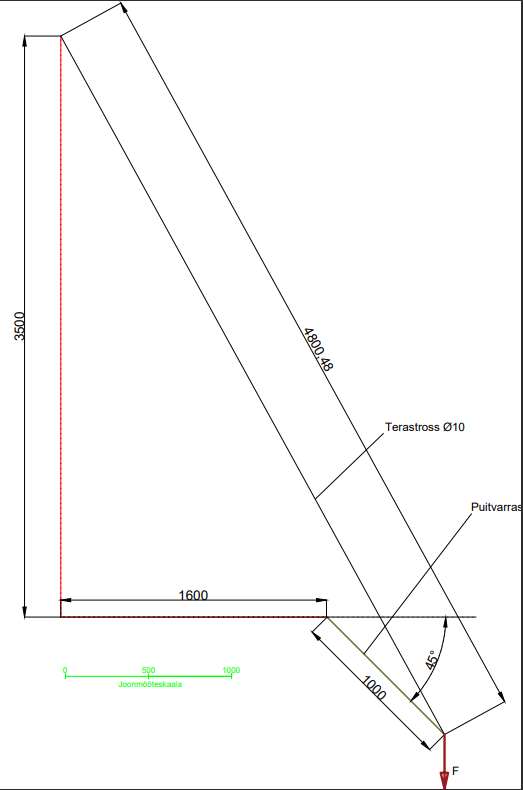

1. Varrastarindi skeem joonmõõtkavas

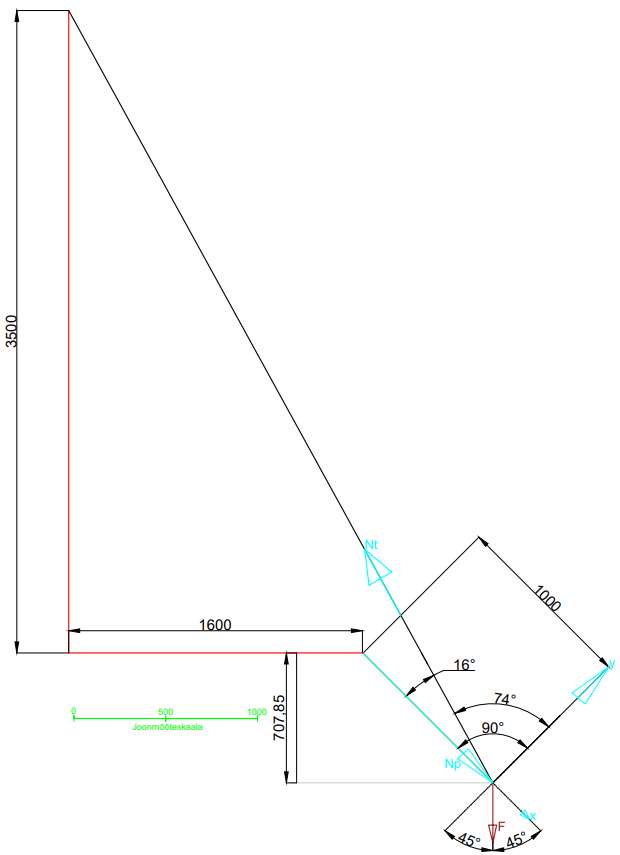

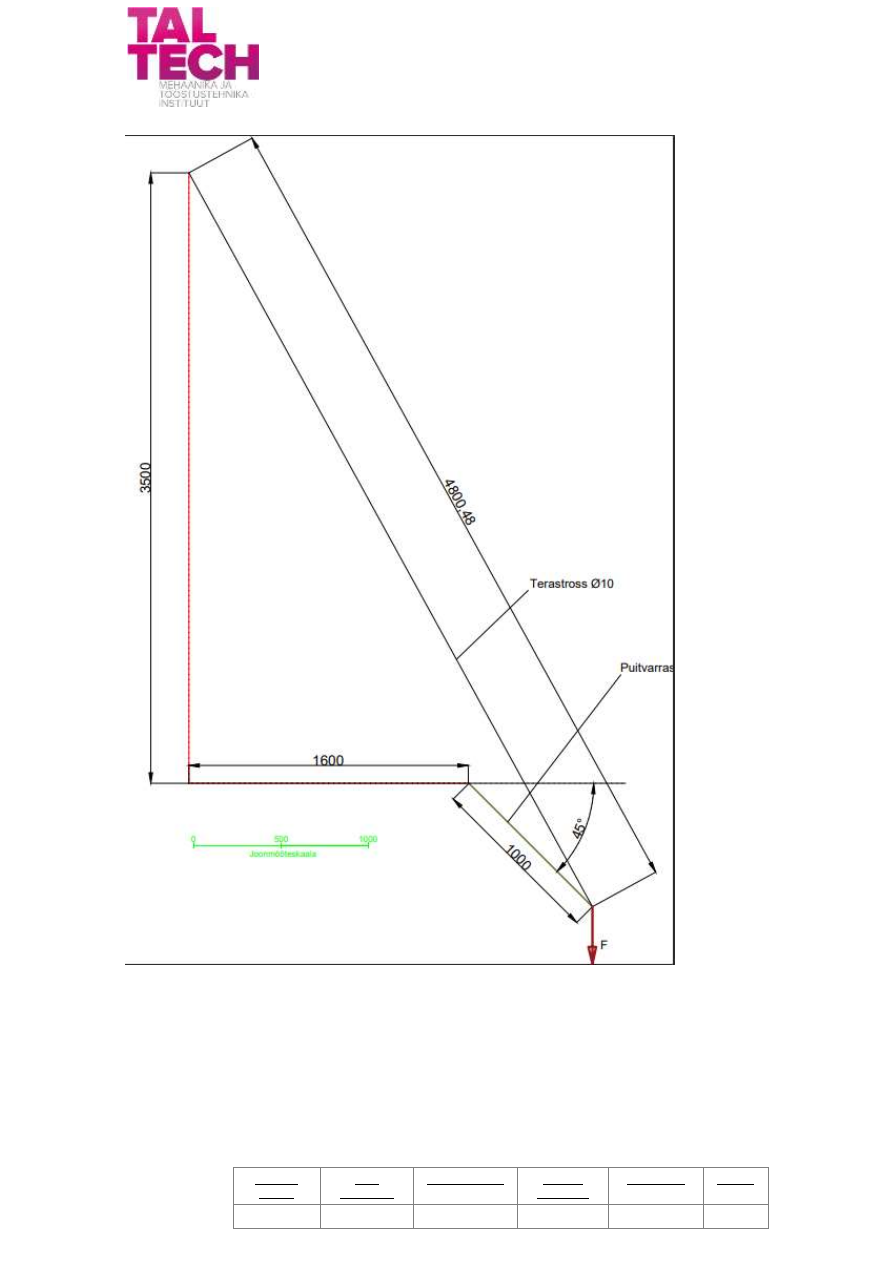

Joonis 1.1 Tervik
Hindamistabel
(täidab
õppejõud)
Lahendi
õigsus
Sisu
selgitused
Illustratsioonid
Tähiste
seletused
Korrektsus
Kokku
2. Trossi ja puitvarda sisejõud ja funktsioonid

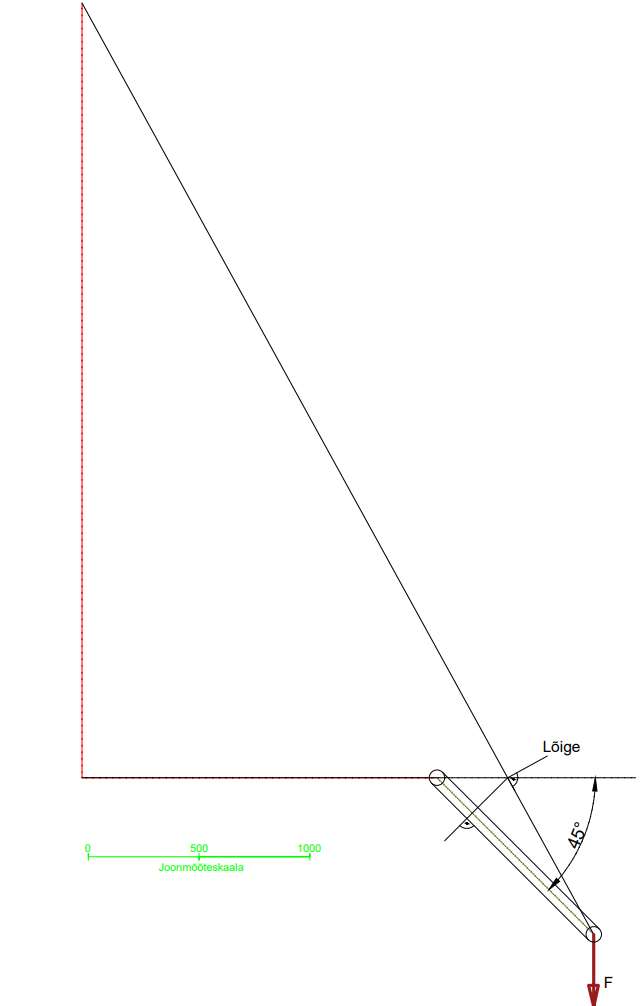

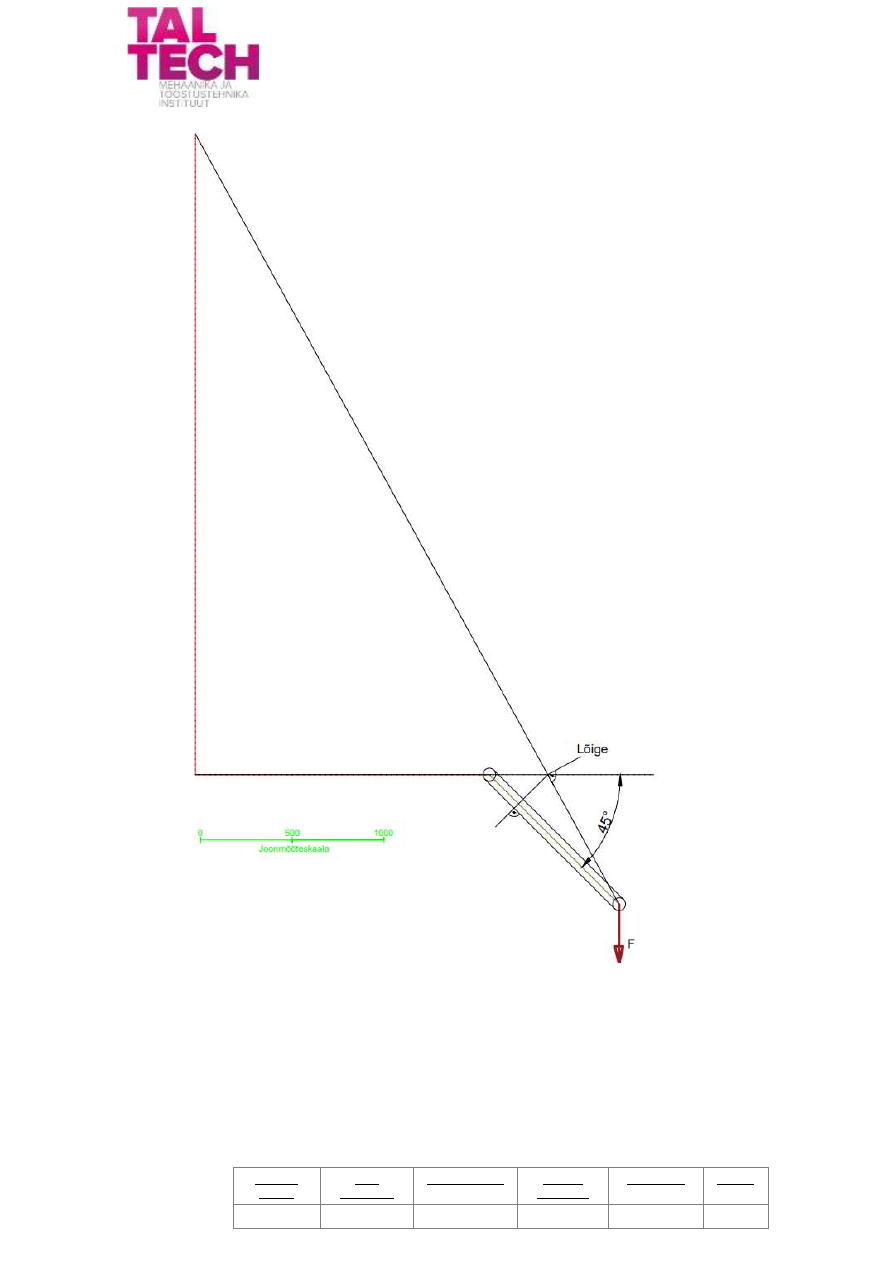

Joonis 1.2 Lõige 1
Hindamistabel
(täidab
õppejõud)
Lahendi
õigsus
Sisu
selgitused
Illustratsioonid
Tähiste
seletused
Korrektsus
Kokku

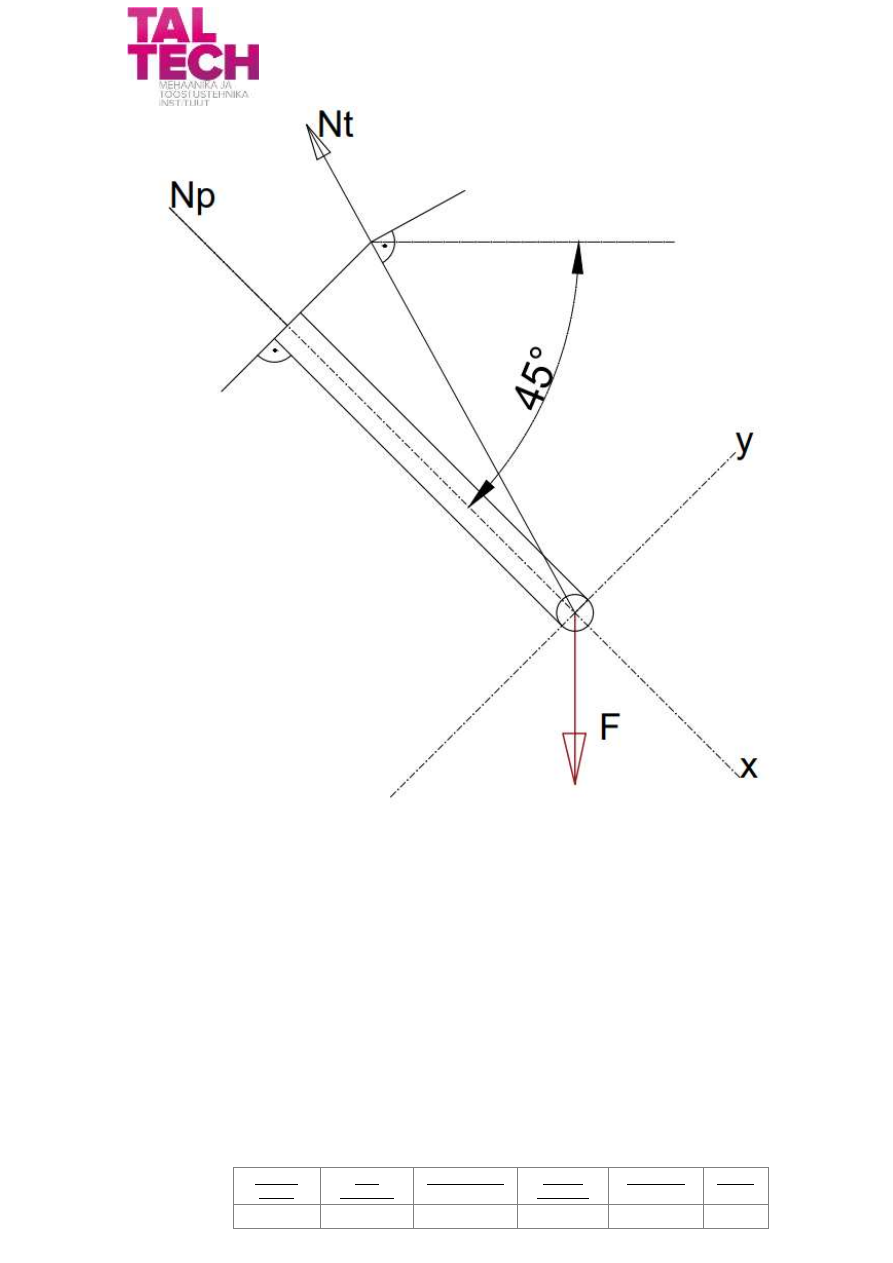

Joonis 1.3 Lõige 2
Nt
– terastrossi pikijõud ehk tõmbejõud
Np
– puitvarda pikijõud ehk survejõud
Hindamistabel
(täidab
õppejõud)
Lahendi
õigsus
Sisu
selgitused
Illustratsioonid
Tähiste
seletused
Korrektsus
Kokku

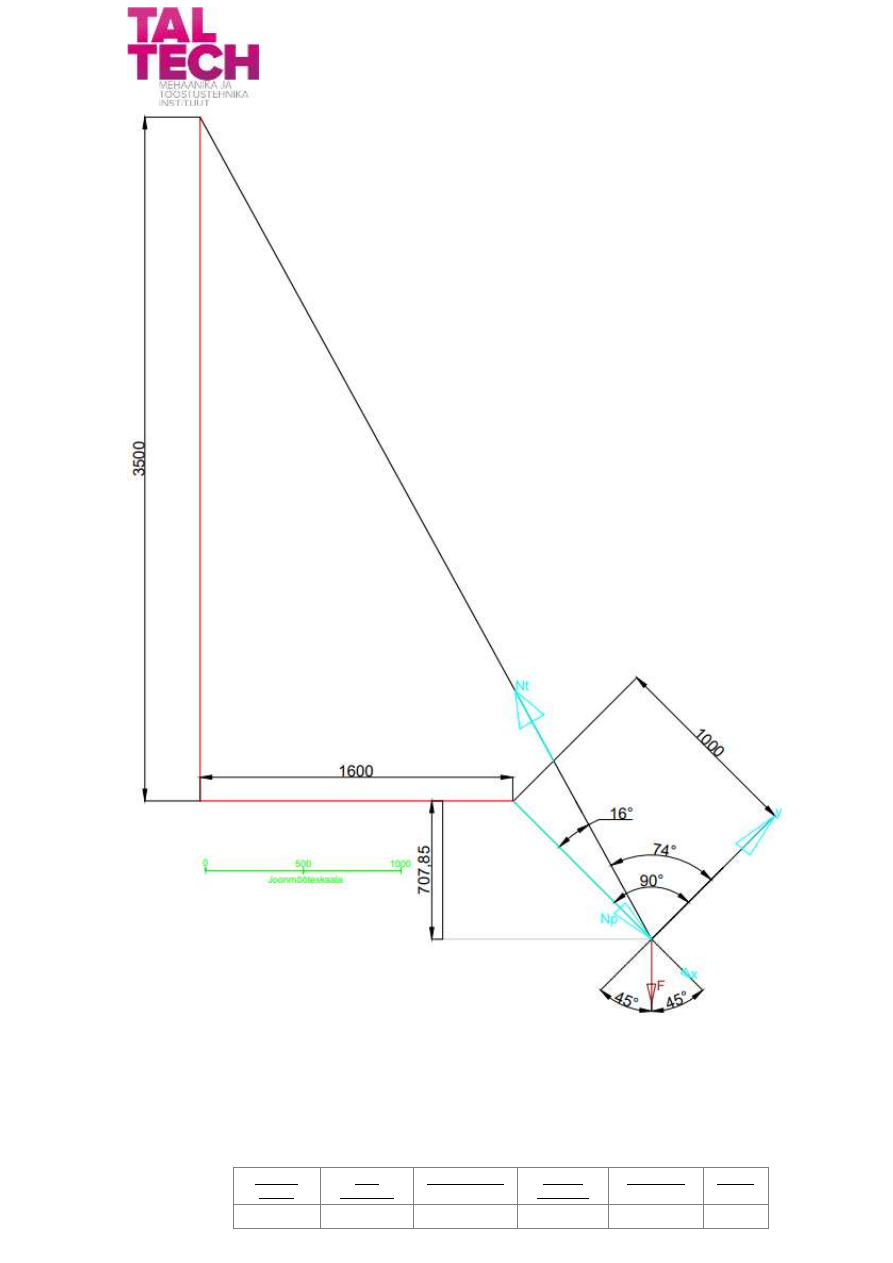

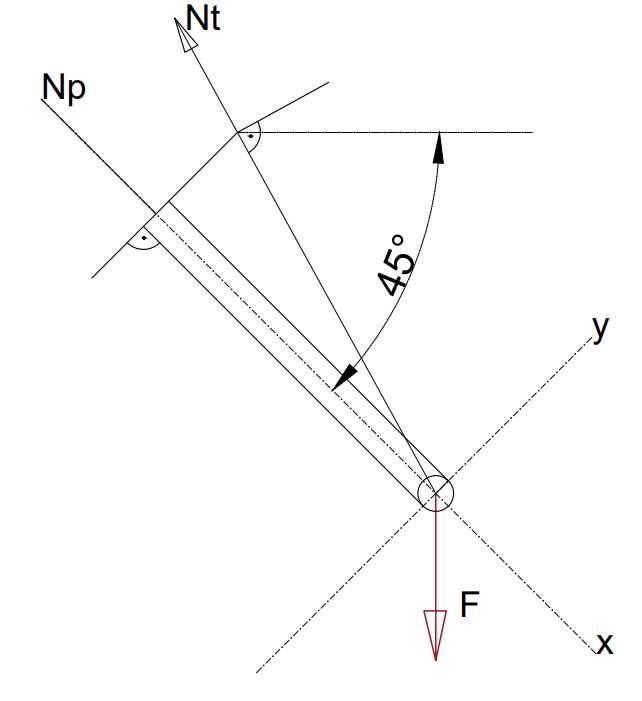

Joonis 1.4 Nurgad
Hindamistabel
(täidab
õppejõud)
Lahendi
õigsus
Sisu
selgitused
Illustratsioonid
Tähiste
seletused
Korrektsus
Kokku
2.1 Trossi ja puitvarda sisejõud funktsioonidena koormusest F
Sisejõudude avaldamiseks peab lahendama trigonomeetrilised küsimused. Nurgad on välja toodud
joonisel 1.4.
Valides y telje risti puitvardaga ja x telje piki puitvarda telge saame, et
Nurk F-i ja y-telje vahel on 45° ning F-i ja x-telje vahel on 45°.
Nurk Np ja x-telje vahel on 0° ning Np ja y- telje vahel on 90°.
Nurk Nt ja x-telje vahel on 16° ning Nt ja y-telje vahel on 74°.
Sisejõud koormuse F funktsioonidena tulenevad järgmiselt:
Tasakaalutingimus:
-->
Hindamistabel
(täidab
õppejõud)
Lahendi
õigsus
Sisu
selgitused
Illustratsioonid
Tähiste
seletused
Korrektsus
Kokku
Arvutused ja arvutuskäik
3. Terastrossi ja puitvarda tugevustingimus
𝑁t ≤ [𝑁]t =
𝐹Lim
[𝑆]
𝜎p =
𝑁𝑝
𝐴p
≤ [𝜎]p =
𝜎U,Surve
[𝑆]
𝜎p − puitvarda tegelik pinge, MPa
[𝜎]p − lubatav pinge, MPa
𝐴p − puitvarda ristlõike pindala = 𝜋 ∗
𝑑2
4
𝑁p − puitvarda pikijõud ehk survejõud
3.0.1 Terastrossi koormuse “F” suurim lubatud väärtus
2,56 ∗ 𝐹 ≤
40,8
6
→ 𝐹 ≤ 2,656 kN
Terastrossile peaks koormus ohutu olema, kui
𝐹 < 2,656 kN
Täiskilonjuutonites:
𝐹 < 2 kN
3.2 Puitvarda optimaalne läbimõõt
𝑁𝑝 = 1,75 ∗ 𝐹 = 1,75 ∗ 2 = 3,5
𝑁𝑝
𝐴𝑝
≤
𝜎𝑢,𝑠𝑢𝑟𝑣𝑒
[𝑆]
→
4 ∗ 𝑁𝑝
𝜋 ∗ 𝑑2
≤
𝜎𝑢,𝑠𝑢𝑟𝑣𝑒
[𝑆]
→
4 ∗ 1,75 ∗ 2,656 ∗ 103𝑁
𝜋 ∗ 𝑑2
≤ 6.67 𝑀𝑃𝑎 →
𝑑 ≥ √
4 ∗ 3,5 ∗ 103𝑁
𝜋 ∗ 6.67 MPa
= 29,78 𝑚𝑚 = 2,978 𝑐𝑚 ≈ 𝟑 𝒄𝒎
𝐴p = 𝜋 ∗
32
4
= 7,06 𝑐𝑚 2 = 0,0007𝑚2
4. Puitvarda ohutu koormus F, mis sõltub varda läbimõõdust
1,75 ∗ 𝐹
0,0007
≤
40.8 ∗ 106
6
→ 𝐹 ≤ 2720 N ≈ 2 𝑘𝑁
Tarindile suurim lubatav väärtus on 2 kN
5. Terastrossi ja puitvarda tõeline tugevusvarutegur
St – trossi tegelik varutegur
Sp – puitvarda tegelik varutegur
Terastrossi varutegur, kui F = 2 kN
𝑆𝑡 =
𝐹𝐿𝑖𝑚
𝑁𝑡
=
𝐹𝐿𝑖𝑚
2,56 ∗ 𝐹
=
40,8
2,56 ∗ 2
= 7,9 ≈ 7 ≥ [𝑆]
Puitvarda varutegur, kui F = 2 kN
𝑆𝑝 =
𝜎𝑢,𝑠𝑢𝑟𝑣𝑒 ∗ 𝐴p
𝑁p
=
40,8 ∗ 106 ∗ 0,0007
1.75 ∗ 2 ∗ 103
= 8,16 ≈ 8 ≥ [𝑆]
Tugevusvaruteguri tingimus on täidetud, ehk terastrossi tugevus on tagatud ning tarindi tugevus on
tagatud.
6. Trossi nimipindala ja pikkuse muutus
Trossi nimiläbimõõt on 8 mm.
Hindamistabel
(täidab
õppejõud)
Lahendi
õigsus
Sisu
selgitused
Illustratsioonid
Tähiste
seletused
Korrektsus
Kokku
Trossi nimipindala on
𝐴𝑡 =
𝜋∗𝑑2
4
=
𝜋∗82
4
= 50,26 𝑚𝑚2
Trossi pikkuse muutuse saab leida valemiga
∆𝐿 =
𝐹 ×𝑇
𝐸 ×𝐴𝑡
, kus E on elastsusmoodul, T trossi pikkus,
F trossile mõjuv jõud ning At trossi nimipindala.
∆𝐿 =
𝐹 × 𝑇
𝐸 × 𝐴𝑡
=
1000 ∗ 4,8
1,17 ∗ 1011 ∗ 5,02 ∗ 10−5
= 0,0008 m ehk 0,8 mm
Hindamistabel
(täidab
õppejõud)
Lahendi
õigsus
Sisu
selgitused
Illustratsioonid
Tähiste
seletused
Korrektsus
Kokku
7. Järeldus
Puitvarda optimaalne läbimõõt on 3 cm, tarindile suurim lubatav rakendatav jõud on 2 kN.
Trossi ristlõikepindalaks on 50,26 mm2 ning trossi pikkuse muutuseks on 0,8 mm.
Arvutuste kohaselt on tarind ohutu, sest mõlemad varutegurid osutusid piisavalt suureks.
Hindamistabel
(täidab
õppejõud)
Lahendi
õigsus
Sisu
selgitused
Illustratsioonid
Tähiste
seletused
Korrektsus
Kokku
Kasutatud kirjanduse loetelu
Õppejõu moodle materjalid loengutest ja harjutustundidest
Tehtud kodutöö tugevusõpetuses.
Variant A:7 B:2
Sarnased õppematerjalid
6
pdf
MES0240 KT1
Kodutöö nr 1 õppeaines TUGEVUS ÕP ETUS (MES0240)
Variant Töö nimetus
A B
Varrastarindi tugevusanalüüs pikkele
6 0
Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud
Tarind, mis koosneb kahest komponendist, terastrossist 7x7 ja männipuit-ümarvardast, on koormatud vertikaalse koormusega
F, mis mõjub komponente ühendavale liigendile.
Arvutada puitvarda optimaalne läbimõõt d jakoormuse F suurim lubatav väärtus lähtudes komponentide omavahelisest asendist
3
docx
Varrastarindi tugevusanalüüs pikkele
Kodutöö nr 1 õppeaines TUGEVUSÕPETUS (MES0240)
Variant Töö nimetus
A B
Varrastarindi tugevusanalüüs pikkele
8 2
Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud
Priit Põdra
Tarind, mis koosneb kahest komponendist, terastrossist 7x7 ja männipuit-ümarvardast, on koormatud vertikaalse koormusega
F, mis mõjub komponente ühendavale liigendile.
10
docx
Varrastarindi tugevusanalüüs pikkele
Mehhanosüsteemide komponentide õppetool
Kodutöö nr 1 õppeaines TUGEVUSÕPETUS I (MHE0011)
Variant Töö nimetus
A B
Varrastarindi tugevusanalüüs pikkele
3 5
Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud
P.Põdra
Tarind, mis koosneb kahest komponendist, terastrossist 7x7 ja männipuit-ümarvardast, on koormatud vertikaalse koormusega
F, mis mõjub komponente ühendavale liigendile.
11
docx
Tugevusõpetus I kodutöö
...................... 10
7. Vastus.......................................................................................................................................... 10
2
1. Ülesande püstitus
Antud kodutöös oli vaja valida vastavalt matrikli kahele viimasele numbrile sobiv ülesande variant,
antud töös on A = 7 ning B = 0. Kõigepealt tuleb joonestada valitud mõõtkavas vastavalt
väärtustele A ja B varrastarindi skeem. Teiseks tuleb avaldada trossi ja puitvarda sisejõud
koormusest F . Järgmisena on vaja koostada komponentide tugevustingimused ning leida
puitvarda optimaalne läbimõõt d täissentimeetrites. Neljandana tuleb arvutada tarindile suurim
lubatav koormus F täiskilonjuutonites. Viiendaks on vaja arvutada komponentide varutegurid ning
kontrollida nende tugevust. Viimasena tuleb arvutada trossi ristlõike pindala ja trossi pikkuse
muutus ning formuleerida kogu ülesande vastus.
14
docx
Tugevusõpetus Kodutöö I
Kodutöö nr 1 õppeaines TUGEVUSÕPETUS (MES0240)
Variant Töö nimetus
A B
Varrastarindi tugevusanalüüs pikkele
Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud
Tarind, mis koosneb kahest komponendist, terastrossist 7x7 ja männipuit-ümarvardast, on
koormatud vertikaalse koormusega F, mis mõjub komponente ühendavale liigendile.
Arvutada puitvarda optimaalne läbimõõt d jakoormuse F suurim lubatav väärtus lähtudes
komponentide omavahelisest asendist ja komponentide tugevusomadustest
7
docx
Varrastarindi tugevusanalüüs pikkele
Kodutöö nr 1 õppeaines TUGEVUSÕPETUS (MES0240)
Variant Töö nimetus
A B
Varrastarindi tugevusanalüüs pikkele
Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud
Tarind, mis koosneb kahest komponendist, terastrossist 7x7 ja männipuit-ümarvardast, on koormatud
vertikaalse koormusega F, mis mõjub komponente ühendavale liigendile.
Arvutada puitvarda optimaalne läbimõõt d jakoormuse F suurim lubatav väärtus lähtudes komponentide
26
pdf
Põikkoormatud keermesliide
MASINAELEMENDID I -- MHE0041
Kodutöö nr 2 õppeaines MASINAELEMENDID I (MHE0041)
Variant Töö nimetus
A B
Põikkoormatud keermesliide
9 5
Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud
Stiina Ulmre 155459 18.02.17 P.Põdra
Jõuga F koormatud konsoolne terasleht
(S355) on kinnitatud UNP profiiliga
komponendi külge poltliitega. Valida lõtkuga
poltliite komponendid: poldid, seibid ja mutrid
ning mõõtmed a, b ja t. Poltide arv on neli ja
omadusklass on 8.8.
Töö sisu:
1. Joonestada konstruktsiooni skeem
mõõtkavas.
2. Mõõtmed a, b ja t valida tulenevalt
UNP pro
13
pdf
Tala tugevusanalüüs kodutöö MES0240 KT3
t
Kodutöö nr 3 õppeaines TUGEVUSÕPETUS (MES0420)
Variant Töö nimetus
A B
Tala tugevusanalüüs
7 2
Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud
Franz Mathias Ints 193527EANB 10.11.2020 Priit Põdra
Konsooliga talaks tuleb
kasutada kuumvaltsitud INP-
profiiliga ühtlast varrast, mis on
valmistatud terasest S235. Tala
on koormatud aktiivse punkt- ja
joonkoormusega.
Tala joonmõõtmed on antud
seostega:
b = a/2
Meedia
Kommentaarid (0)
Kõik kommentaarid
