Kodutöö nr 1 õppeaines Masinaelemendid I Variant Töö nimetus A B Istu analüüs 3 5 Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud 31.03.2016 P.Põdra TTÜ MEHHATROONIKAINSTITUUT MHE0041 - MASINAELEMENDID I MEHHANOSÜSTEEMIDE KOMPONENTIDE ÕPPETOOL KODUTÖÖ NR. 1 ISTU ANALÜÜS
Stiina Ulmre 155459 17.03.2017 P.Põdra Rummust ja hammasvööst koosnev tiguratas on kinnitatud võllile pingistuga H7/r6. Kontrollida liite tugevust ning arvutada selle lubatav ülekantav pöördemoment. Võlli ja rummu materjal on parendatud teras C60E. 1. Koostada istu skeem ning arvutada pingu piirväärtused. 2. Kontrollida rummu tugevust. Vajaduse korral optimeerida mõõtmeid d ja/või d2 ja/või valida mõni teine materjal. 3. Arvutada liitele lubatav pöördemoment. 4. Millis(t)e temperatuuri(de)ni tuleks detaile jahutada ja/või kuumutada, et istu koostamine oleks võimalik ilma pressimiseta? 5. Teha

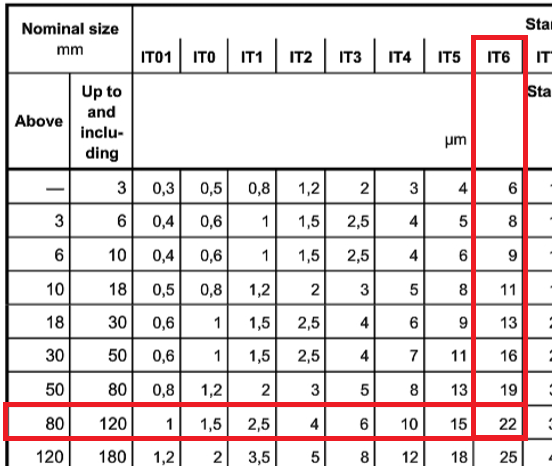

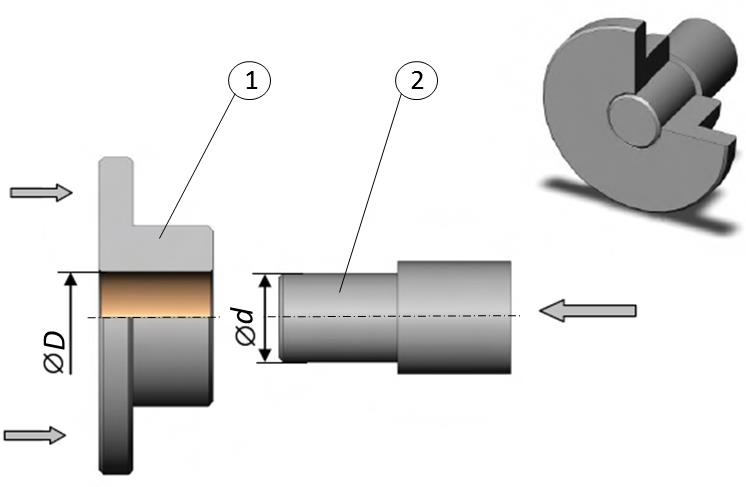

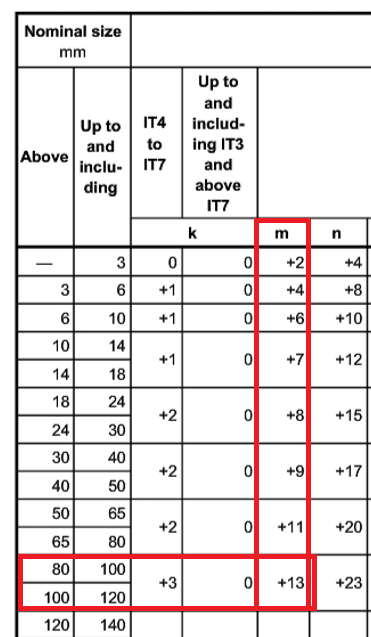

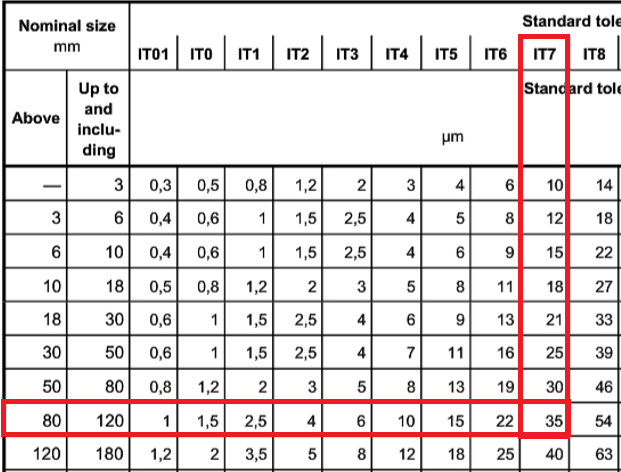

Antud A= 1;B=2 Võlli ja rummu ava nimiläbimõõt: d = D = 20 Istu tüüp: H8/f7 1. Tuvastada Istu tüüp (ava- võu võllipõhine ja lõtkuga, pinguga või siirdeist). Antud juhul on tegemist avapõhise lõtkuga istuga, Avapõhisust näitab täht H ja lõtku näitab tähis f. 2. Kas valitud ist on ISO 286-1:2010 poolt soovitatud eelisistude hulgast? Kui ei, siis asendada valitud ist lähima eelistuga, muutmata istu tüüpi. Valitud ist on ISO 268-1:2010 poolt soovitatud eelisistude hulgas. 3. Määrata istatavate komponentide (ava ja võlli) piirhälbed ja piirmõõtmed. Kuna ava on H8 ja nimimõõde on D = 20 , siis võetakse tabelist tolerentsi järk: IT8 → T D =33 μm=0,033 mm Kusjuures põhihälve on võrdne alumise piirhälbega, seega EI =0 . Ülemine piirhälve kujuneb: ES=EI +T =0+33=33 μm =0,033 mm
MASINAELEMENDID I -- MHE0041 Kodutöö nr 2 õppeaines MASINAELEMENDID I (MHE0041) Variant Töö nimetus A B Põikkoormatud keermesliide 9 5 Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud Stiina Ulmre 155459 18.02.17 P.Põdra Jõuga F koormatud konsoolne terasleht (S355) on kinnitatud UNP profiiliga komponendi külge poltliitega. Valida lõtkuga poltliite komponendid: poldid, seibid ja mutrid ning mõõtmed a, b ja t. Poltide arv on neli ja omadusklass on 8.8. Töö sisu: 1. Joonestada konstruktsiooni skeem mõõtkavas. 2. Mõõtmed a, b ja t valida tulenevalt UNP pro
MASINAELEMENDID I -- MHE0041 Kodutöö nr 3 õppeaines MASINAELEMENDID I (MHE0041) Variant Töö nimetus A B Keevisliide 9 5 Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud Stiina Ulmre 155459 17.03.17 P.Põdra Jõuga F koormatud konsoolne terasleht (S355) on kinnitatud UNP profiiliga komponendi külge keevisliitega (kolm keevisõmblust). Konstrueerida keevisliide (elektroodi voolepiir on 350 MPa). Töö sisu 1. Teha konstruktsiooni skeem mõõtkavas. 2. Mõõtmed

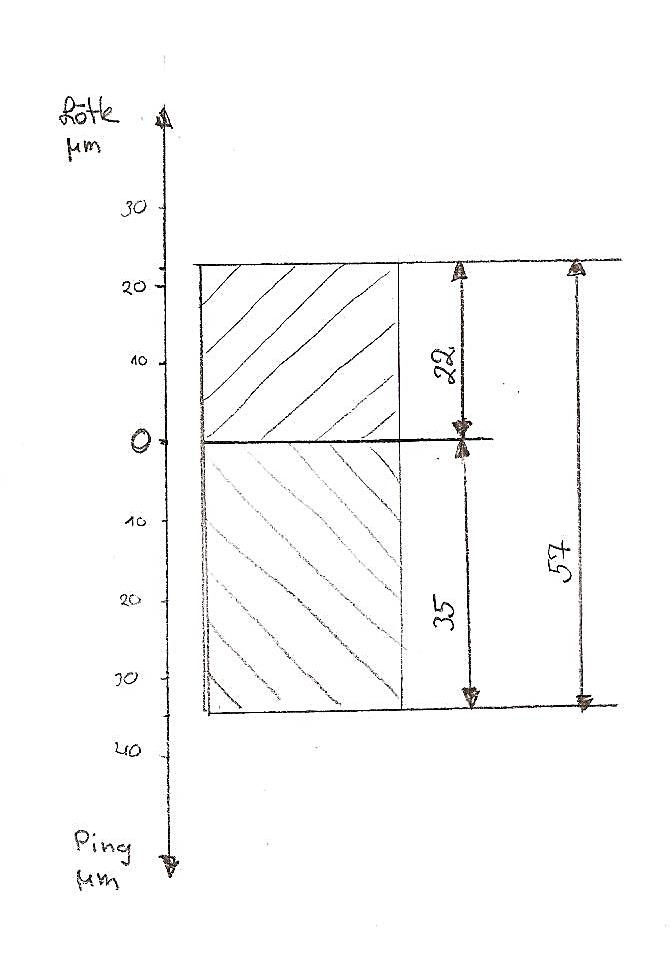

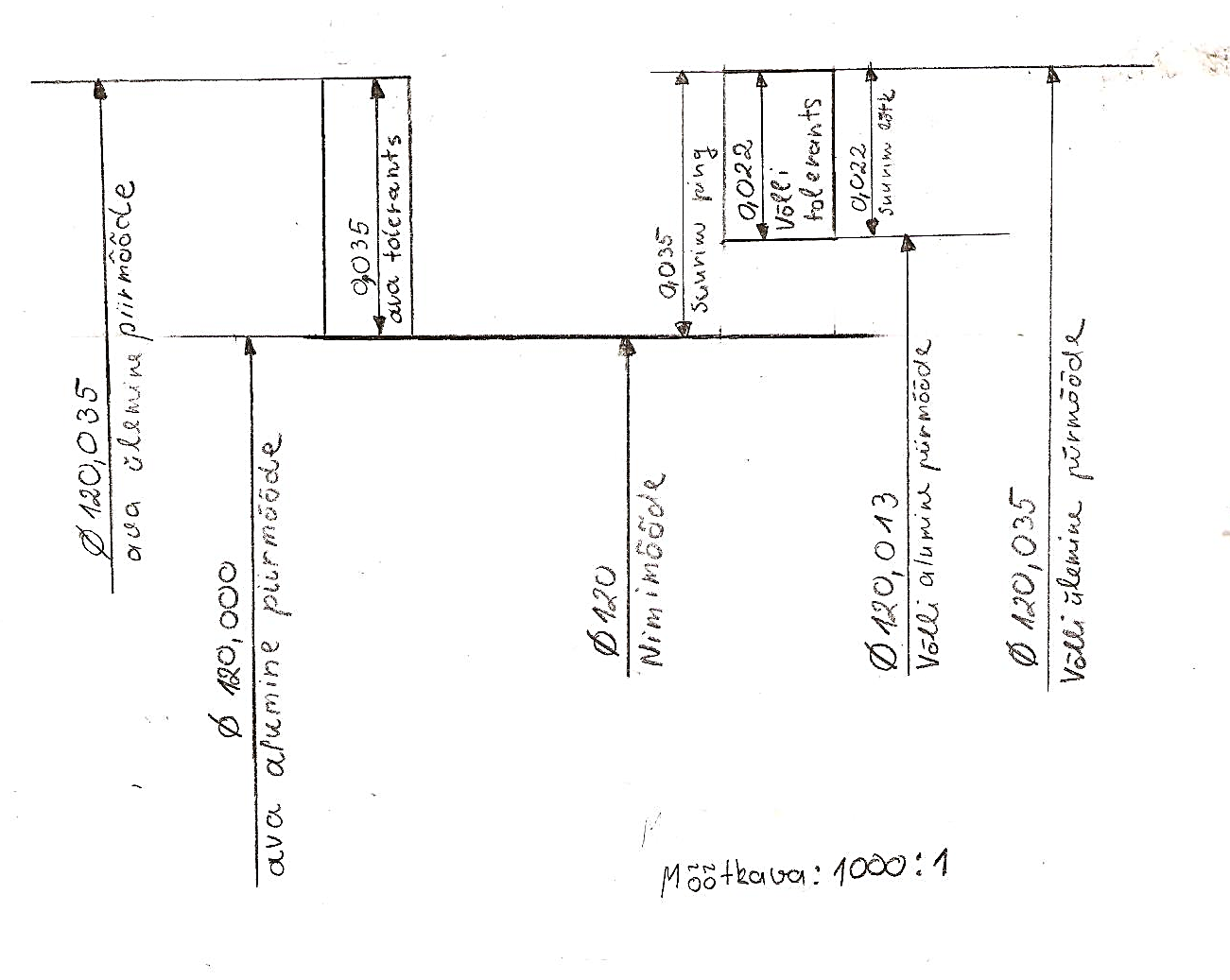

MHE0041 MASINAELEMENDID l TTÜ MEHHATROONIKAINSTITUUT 4 EAP - 1-0-2- H MASINAELEMENTIDE JA PEENMEHAANIKA ÕPPETOOL __________________________________________________________________________________ MHE0042 MASINAELEMENDID I Kodutöö nr. 1 Variant nr. Töö nimetus: A -7 Istu analüüs B -7 Üliõpilane (matrikli nr ja nimi) Rühm: Juhendaja: MASB-31 A.Sivitski Töö esitatud: Töö parandada: Arvestatud: 13.10.12 Istu skeem: ________________________________________________________________________________________ Harjutustunnid: Assistent, td. Alina Sivitski, tuba AV-416; [email protected]
Seosed teiste aladega 2 Mõisted ja terminiloogia. GPS standardite maatriksmudel 2. Geometrilised omadused. Mõõtmestamise 2 üldprintsiibid. Ümbrikunõue, maksimaalse materjali tingimus 3. ISO istude süsteem. Tolerantsiväljad 2 4. Istud. Võlli ja avasüsteem 2 5. Soovitatavad istud. Istude rahvuslikud süsteemid 2 6. Istude kujundamise põhimõtted 2 Istude analüüs ja süntees 7. Liistliidete tolerantsid. 2 Üldtolerantsid 8. Geomeetrilised hälbed. Kujuhälbed. 2 Suunahälbed 9. Viskumise hälbed. Asetsemise hälbed. Lähted 2 Nurkade ja koonuste hälbed ja tolerantsid 10. Pinnahälbed. Pinnakaredus, lainelisus, mõõtmine 2 11. Valutoodete ja keevitatud toodete tolerantsid 2 Keermete ja hammasrataste hälbed 12
..IT20 1. IT01 - IT6 täppisseadmetes: mõõteriistad kaliibrid, kiirekäigulised laagrid jt ; 2. IT5 ... IT12 detailide istamisel: tööstuses koostamisel olulised mõõtmed; 3. IT11 ... IT16 pooltooted; 4. IT16 ... IT18 vabad mõõtmed ehitiste korral korral: koostamisel mitteolulised mõõtmed. 10. Mida näitab täht tolerantsi tähistuses? Täht näitab mõõtme tolerantsi paiknemist nulljoone suhtes! 11. Mida nimetatkse istuks. Nimetada 3 istu liiki. Ist näitab liikuvuse astet liites. Ist koostatava liite · võlli tüüpi komponendi välismõõtme ja · ava tüüpi komponendi sisemõõtme vastastikune seos. 3 tüüpi : ping-, lõtk- ja siirdeistud 12. Milles seisneb ava- ja võllipõhise istu süsteemi erinevus? Tuua istu analüüsi skeemi näiteid ava- ja võllipõhistest võllide süsteemidest. 13. Millist tüüpi iste eelistatakse kas ava- või võllipõhiseid ja miks?
