Masinaelemendid kodutöö 2: Keermseliide (1)

Q: Missuguste meetmetega saaks sellise poltliite kandevõimet tõsta?

Vastus leiad õppematerjalist: Masinaelemendid kodutöö 2: Keermseliide

Tallinna Tehnikakõrgkool - Masinaehitus - Masinaelemendid i

1 Hindamata

Esitatud küsimused

Missuguste meetmetega saaks sellise poltliite kandevõimet tõsta?

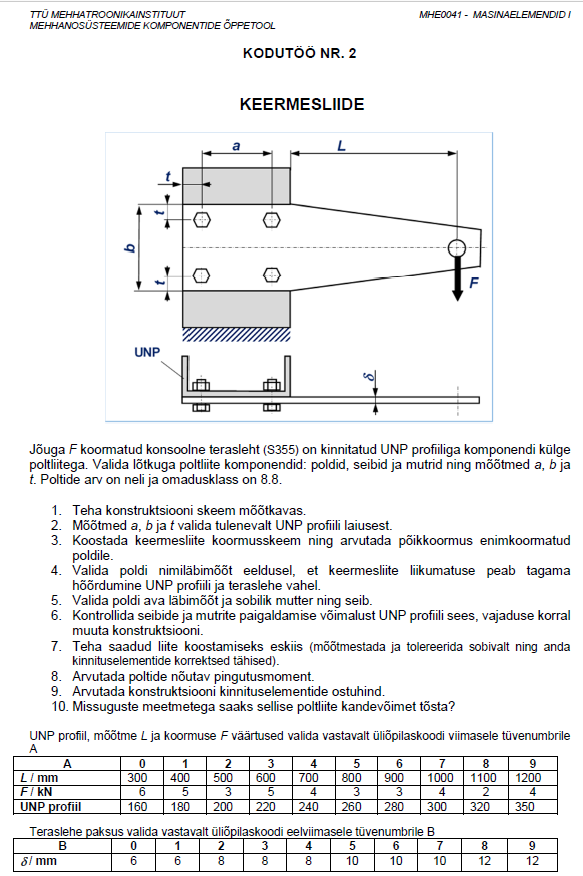

Antud
Voolepiir :
Mpa
Pikkus: L = 400 mm
Koormus: F = 5 kN
Profiil: UNP180
Paksus:
8 mm

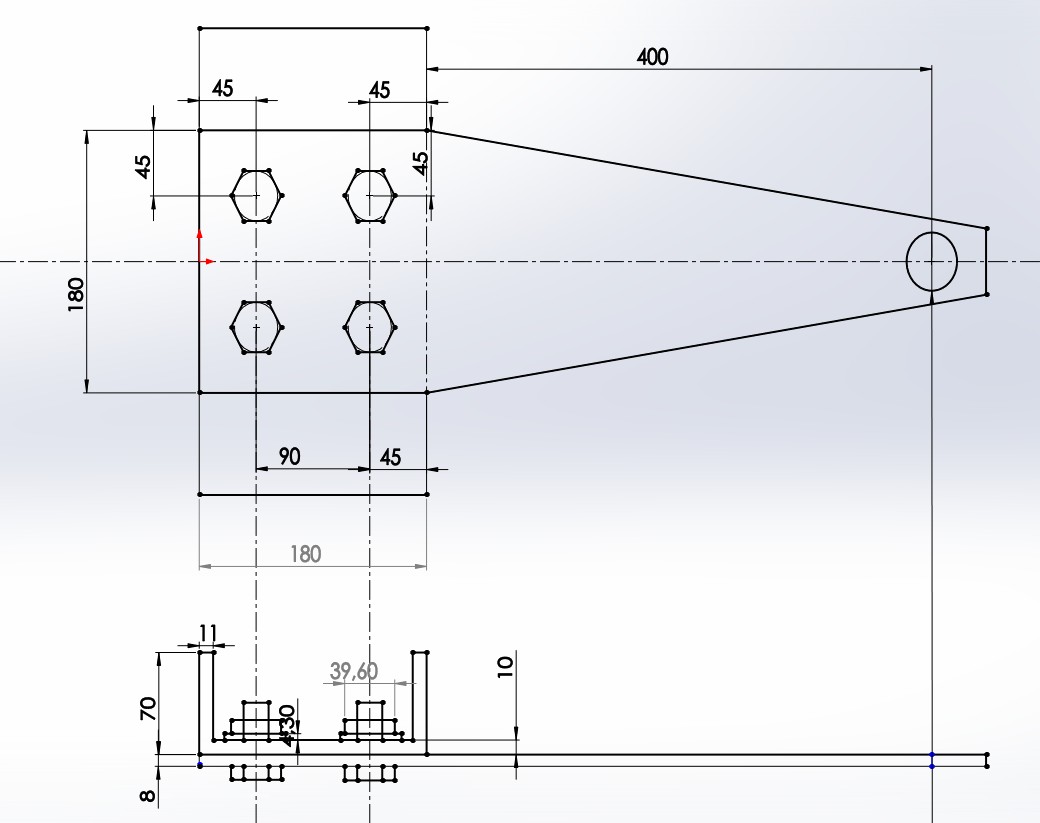

Teha konstruktsiooni skeem mõõtkavas.

Mõõtmed a, b ja t valida tulenevalt UNP profiili laiusest.
UNP180
a = 90 mm ; b = 400 mm ; t = 45 mm;

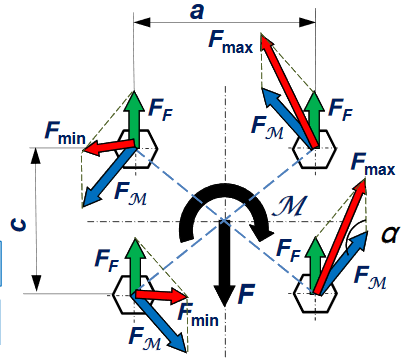

Koostada keermesliite koormusskeem ning arvutada põikkoormus enimkoormatud poldile.
Poltliitele mõjuv pöördemoment :
Jõule F vastavad toereakstioonid:
Momendile M vastavad toereaktsioonid:
Nurk F ja M vahel:
Suurimad toereaktsioonid:

Valida poldi nimiläbimõõt eeldusel , et keermesliite liikumatuse peab tagama hõõrdumine UNP profiili ja teraslehe vahel.
Hõõrdeteguriks valin:
Ühes poldis tuleb tekitada tõmbejõud
Ühe poldi arvutuslik nõutav sisejõud :
Varuteguriks valin:
Nõutav ühe poldi arvutuslik ristlõikepindala:

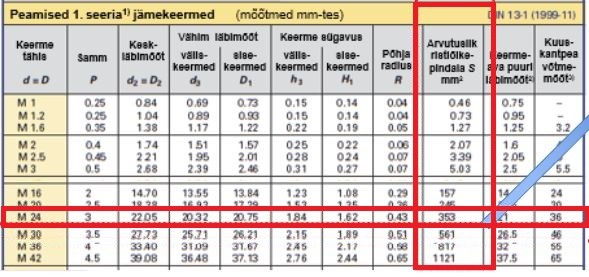

Valin Mehaanikuinseneri käsiraamatu ISO-meeterkeermete tabelist lähima ristlõikepindala väärtuse tingimusel , seega tabliväärtuseks valin 353 mm (353
259) .
Selle põhjal saab tabelist 8.8 omadusklassi ja jämeduskeermega poldi M24.

Valida poldi ava läbimõõt ja sobilik mutter ning seib .

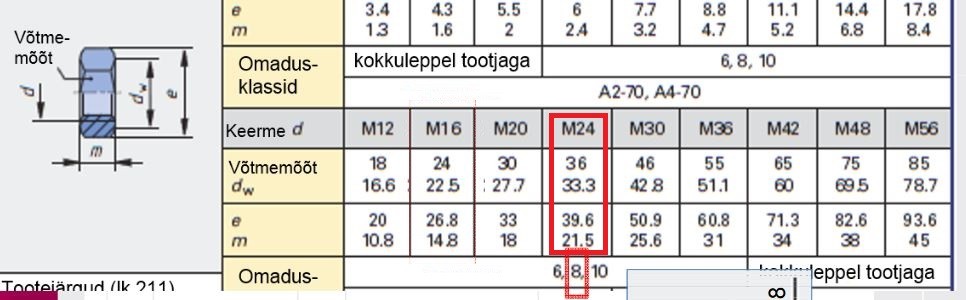

Mutter: m = 21,5 mm ja e = 39,6 mm

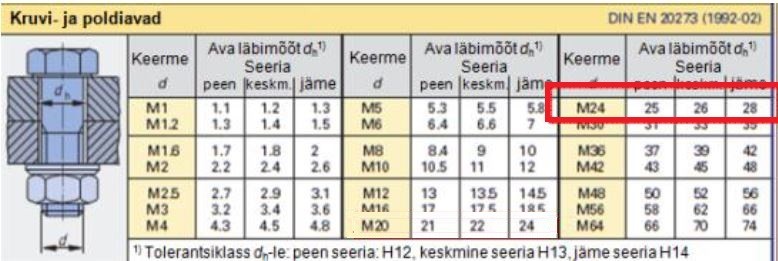

Poldi ava: M = 26 mm

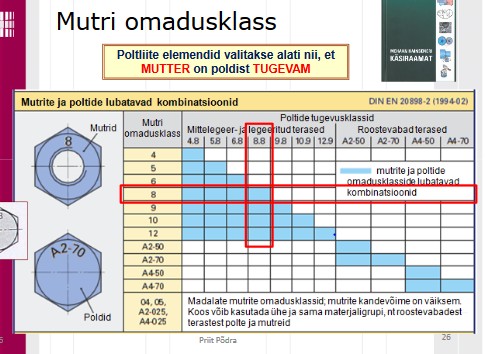

Seibid: Omadusklassiga
8,8 korral M24
Poldi pikkus:

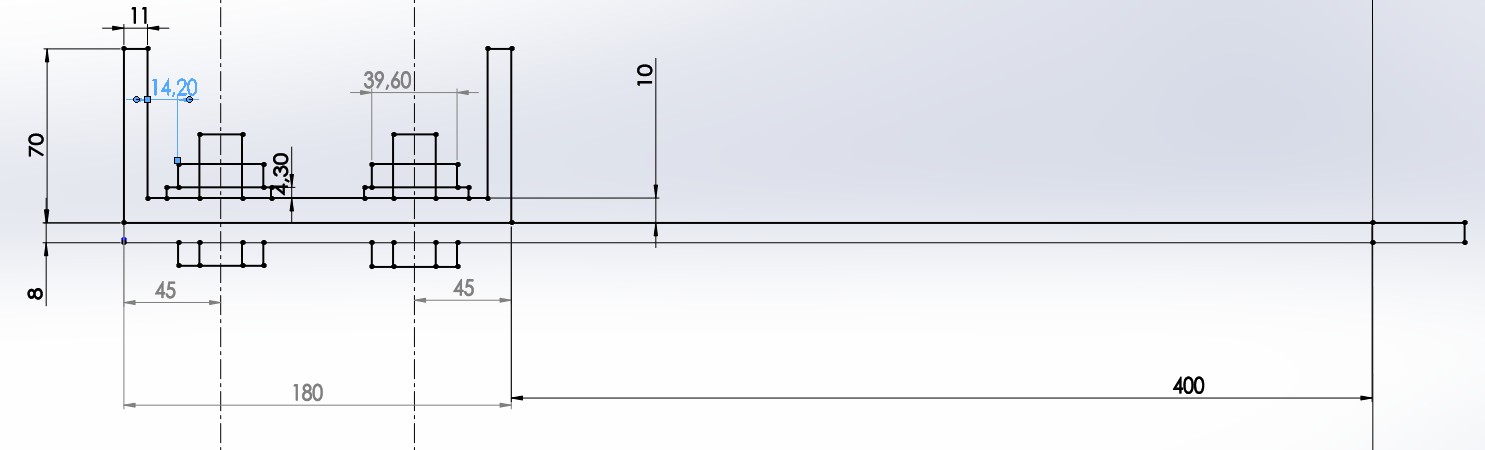

Kontrollida seibide ja mutrite paigaldamise võimalust UNP profiili sees, vajaduse korral muuta konstruktsiooni.
Antud juhul sobib UNP-profiili sisse paigaldada mutrit ja seibi, sest ruumi jääb 14,20 , mis on piisav, et pääseks mutrivõmega või padruniga ligi.
Seibi peaks võtma natukene suurema, et ületaks mutri läbimõõtu sest, et seibi kasutegur oleks suurem

Teha saadudnliite koostamiseks eskiis (mõõtmestada ja tolereerida sobivalt ning anda kinnituselementide korrektsed tähised).
Kuuskantpeaga polt ISO 4017 – M24 x 45 – 8.8
Kuuskantmutter ISO 4032 – M24 – 8
Seib ISO 7090 – 24 – 200 HV

Arvutada poltide nõutav pingutusmoment .
Tabelist valin:
Poldile lubatav tõmbejõud:
Antud juhul kasutan pingutusmomendi „rusikareeglit“, ehk meeterkeermetele hõõrdetegur keermepaaris = 0,15 ja hõõrdetegur kruvi pea all = 0,15.
Pingutusmoment:

Arvutada konstruktsiooni kinnituselementide ostuhind.
Toote nimetus
Jaehind 100tk (eur)
Kogus (tk)
Hind kokku (eur)
Kuuskantpeaga polt ISO 4017 – M24 x 45 – 8.8
153,87
4
6,15
Kuuskantmutter ISO 4032 – M24 – 8
47,91
4
1,92
Seib ISO 7090 – 24 – 200 HV
21,27
4
0,85
Kokku
8,92

Missuguste meetmetega saaks sellise poltliite kandevõimet tõsta?
Poltide kandevõimet on võimalik tõsta, kasutades rohkem polte (liiga palju, ei tohi kasutada, sest materjal muutub auguliseks, mis vähendab materjali vastupanuvõimet), samuti võib kasutada suuremaid polte või suurema läbimõõduga seibi, sest siis toetab suuremale pinnale.
