Tallinna Tervishoiukõrgkool
Optomeetria õppetool
OP1
Üliõpilane:
Teostatud:
Õpperühm: OP1 A
Kaitstud:
Töö nr: 4
TO
PIKKSILM JA MIKROSKOOBI SUURENDUS
Töö eesmärk: Pikksilma ja mikroskoobi suurenduse ning silma minimaalse vaatenurga määramine
Töövahendid: Pikksilm, mikroskoop , ühtlaste jaotustega skaala, objektskaala, mõõtjoonlaud
TÖÖ TEOREETILISED ALUSED

Silma minimaalse vaate nurga määramine

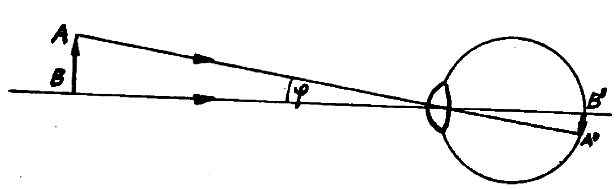

Kujutise tekkimine silma võrkkestale.
Silma võrkkestal tekkinud kujutise A`B` mõõtmed on põhiliselt määratud nurga , mille all antud eset AB vaadledakse. Mida väiksem on vaatenurk , seda väiksem on silma võrkkestal tekkinud kujutis ja seda vähem detaile saab vaadeldavas esemes AB selgelt eristada, sest silma eraldusvõimet piirab võrkkesta diskreetne ehitus.
Väikseima tuvastatava punktide A ja B vahe järgi saab leida minimaalse vaatenurga
Tavaliselt on inimsilma vaatenurk kahe punkti eristamisel u. 3•10−4 rad, kuid olenevalt objektist, tema valgustatusest ning vaatenurga määramise meetodist, võib ta omada märksa suuremaid väärtusi.
Minimaalse vaatenurga mõõtmise skeem

Pikksilma suurenduse määramine
Pikksilma valmistamisel kasutatakse kas kahte läätse või läätsede süsteemi. Objekti poolset läätse (OB) nimetatakse objektiiviks ja silma poolset (OK) okulaariks. Objektiiv annab kauguest esemest fookuse lähedal tõelise, vähendatud ja ümberpööratud kujutise.Seda tõelist kujutist vaadeldakse okulaariga kui luubiga. Seejuures saadakse suurendatud , päripidine ebakujutis.
Pikksilma suurenduse hindamise lihtsustatud skeem

Mikroskoobi suurenduse määramine
Mikroskoopikasutatakse lähedaste, kuid väikeste esemete vaatlemiseks . Mikroskoop nagu pikksilmgi, koosneb tavaliselt kahest läätsede süsteemist : objektiivist ja okulaarist. Mikroskoobi objektiivi ülesandeks on tekitada uuritavast esemest võimalikult suur kujutis.

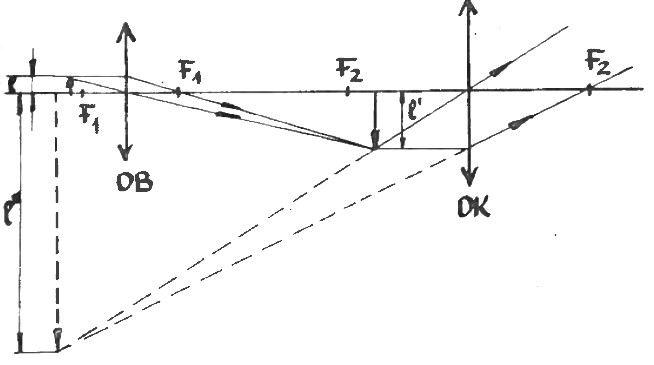

Ebakujutise saamine mikroskoobis
TÖÖ KÄIK

Silma minimaalse vaatenurga määramine

Joonestage paberile kõrvuti kaks väikest ristkülikut ca 1mm kaugusele teineteisest.

Kinnitage paber silmade kõrgusele ja eemalduge temast suurima kauguseni, mille korral näete ristkülikuid veel valge ribaga eraldatuina.

Mõõtke kaugused.

Arvutage silma minimaalne vaatenurk valemi (1) abil. Hinnake tulemuse viga.

Pikksilma suurenduse määramine

Tutvuge pikksilma ehitusega ja selle reguleerimisvõimalustega ( kruvid teravus tamiseks, pikksilma pööramiseks ning tõstmiseks ja langetamiseks).

Teravustage pikksilm laboratooriumi teisel seinal asuvale skaalale .( Vajaduse korral suunake skaalale lisavalgustus.) Õppige skaalat kahe silmaga korraga vaatama nii, et üks silm vaataks läbi pikksilma ja teine pikksilma kõrvalt. Pöörake pikksilm sellisesse asendisse, et mõlema silma võrkkestal tekkinud skaala kujutised tunduksid kokkulangevatena s.t et tekiks mulje, nagu asuks palja silmaga vaadeldava skaala foonil teine, suurendatud jaotisttega skaala.

Korrake mõõtmist 5-6 korda, kasutades iga kord erinevaid suurendatud skaala jaotisi ja varieerides ka nende arvu. Tulemused kandke tabelisse.

Määrake vastavalt valemile (4) piksilma suurendus. Saadud tulemustest võtke aritmeetiline keskmine ning hinnake viga.

Mikroskoobi suurenduse määramine

Tutvuge mikroskoobi ehitusega ja tema reguleerimis võimalustega.

Määrake objektskaala vähima jaotise väärtus. Asetage objektskaala mikroskoobi alusele ning seadke nõguspeegel nii, et mikroskoopi tungiks võimalikult suur valgusvoog . Teravustage mikroskoop objektskaala vaatamiseks.

Seadke joonlaud mikroskoobi kõrvale silmast parima nägemise kaugusele ( ca 25 cm) nii, et ta oleks risti mikroskoobi teljega . Järgnevalt vaadates ühe silmaga läbi mikroskoobi objektskaalale, teisega aga vahetult mikroskoobi kõrvale asetatud mõõtjoonlauale, nihutage joonlaud sellisesse asendisse, et objektskaala suurendatud kujutis näiks asuvat mõõtjoonlaua taustal. Mõõtke objektskaala suurendatud jaotiste pikkused. Korrake mõõtmisi 5-6 korda, valides iga kord erineva arvu jaotisi. Tulemused kandke tabelisse.

Määrake mikroskoobi suurendus valemi (5) abil. Saadud tulemustest võtke aritmeetiline keskmine ning hinnake viga.
Silma minimaalse vaatenurga määramine
Katse nr.
l, mm
S, mm
(rad)
t, mm
1.
2.
3.
4.
5.
6.
Pikksilma suurenduse määramine
Katse nr.
N
n
s
1.
2.
3.
4.
5.
Mikroskoobi suurenduse määramine
Katse nr.
Pikkus l
Kujtise pikkus l’’
Suurendus s
1.
2.
3.
4.
5.
ARUANNE
Silma
