McPherson Vedrustus (0)

1 Hindamata

McPhersoni Vedrustus
Sõiduautode pindade hooldaja - ja rehvitehnik
SHR16/2
Mayro Glaaser
Tutvustus

Väikeautode käänmikud kinnituvad otse õõtsharkide külge. Mõlema õõtshardi ja käänmiku vahel on kuulliigendid, mis lisaks käänmiku pööramisele võimaldavad ka hardkidel õõtsuda. Suurematel sõiduautodel ja veoautodel kasutatakse ka käänmikupoldiga telikuid. Nende iseärasus on õõtsharkide vahele paigutatud püstmik, mis ei pöördu. Suuna muutmiseks pööratakse. Esiveoga autodel on enamasti McPhersoni küünalvedrustus, selle iseärasuseks on ülemise õõtshargi puudumine. Käänmikku ja alumist harki või hooba ühengab sel juhul kuulliigennd, kuid käänmiku ülemine ts on amortisaatori silindriks, mis saab pöörduda ümber kolvivarre.
Just MONROE töötas välja ja tootis 1951.a. esimese teleskoopamortisaatori Monro -Matic.
Aja jooksul on autovedrustuse konstruktsioonid täienenud ja koos sellega on tekkinud ka mitmed erinevad amortisaatoritüübid.
Oma ehituselt võivad amortisaatorid olla:
tavalise, traditsioonilise ehitusega,
·I MacPherson tüüpi täisamortisaator ehk jalgamortisaator,
·II MacPherson tüüpi vedrustuse padrunamortisaator,
·III vedrualusega ehk vedruamortisaator, kusjuures võivad nende kinnitused olla erinevad (silm, vars , risttapp jne.).

Õli amortisaator-
Kõige tavalisem õliamortisaator koosneb korpusest, mis moodustab samas ka välimise surveanuma (silindri), põhjaklapisüsteemist, sisemisest silindrist, kolvist kolvivarrega ning kolvivarre juhikust tihendisüsteemiga. Väline ja sisemine silinder on täidetud õliga.

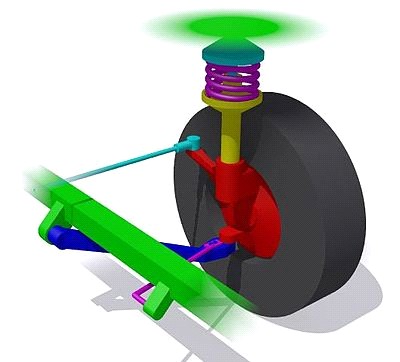

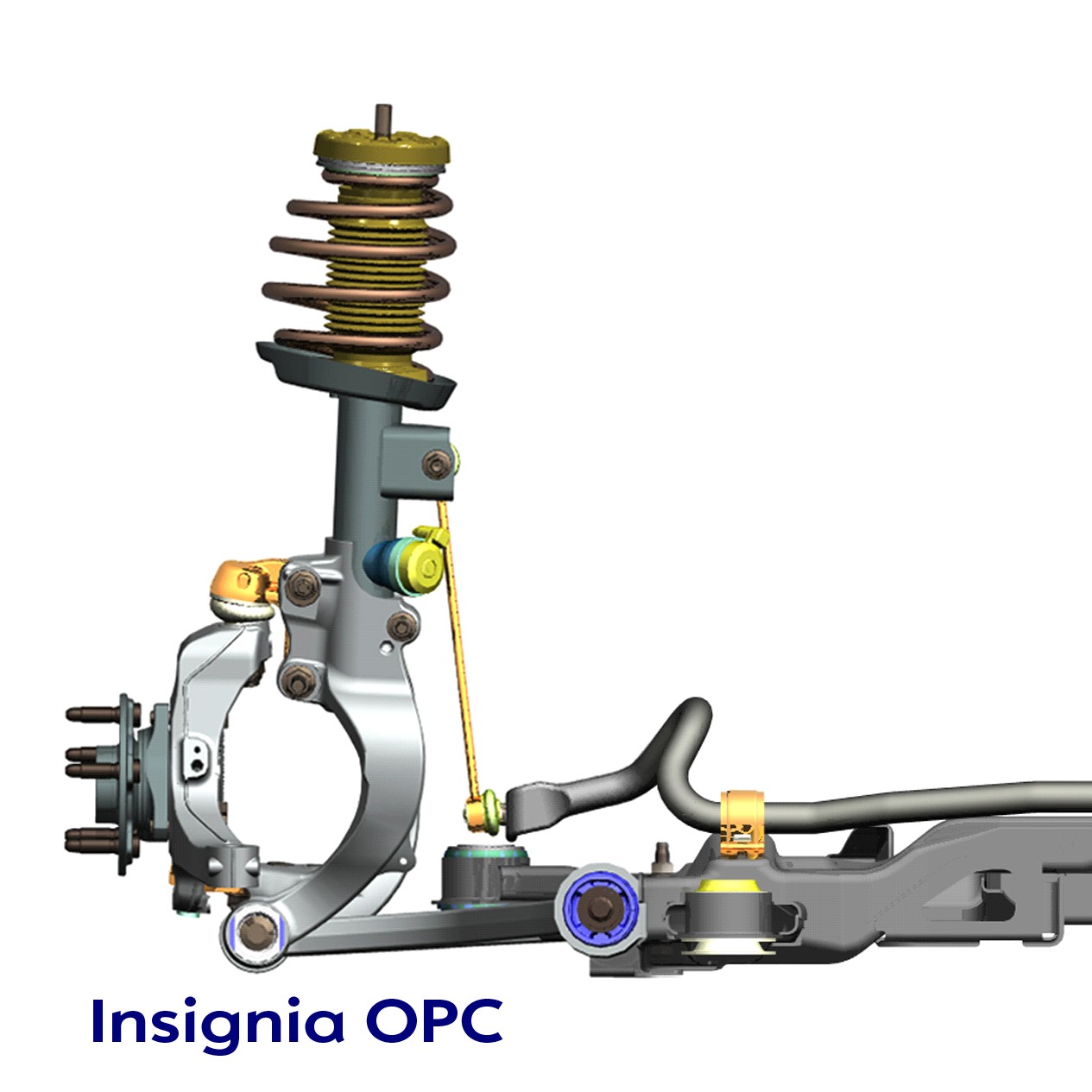

Kõige tavalisem McPhersoni vedrustus
2. Pooljäik vedrustus
