EESTI INFOTEHNOLOOGIA KOLLEDŽ
Liitja/ lahutaja
Digitaalloogika ja –süsteemid
Praktikumi aruanne
Esitatud: 01.12.2013

Ülesande lahenduskäik ja selgitus

Ülesande eesmärgiks oli luua 4-bitist liitjat/lahutajat, kasutades nelja 1-bitist täissummaatorit. Kasutama pidi struktuurset kirjeldusstiili.
Joonisel 1 on näha, et B iga bit-i ja subtract-iga tehakse XOR tehe . Samuti tehakse XOR tehe subtract-iga ja carry_in-iga. Selleks tegin XOR Gate komponendi, mis võtab sisse 2 muutujat, mis on 1-bit- ised ja nendega teostatakse XOR tehe ja väljastab tulemuse, mis on ühe bit-ine.

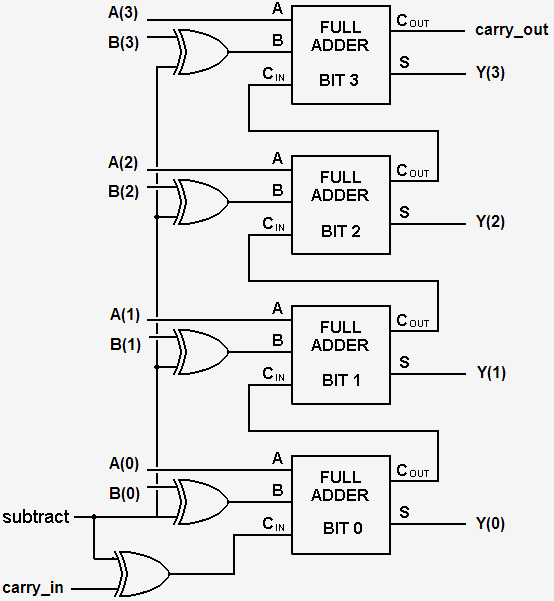

Joonis 1 4-bit liitja/lahutaja skeem
Eelmises ülesandes pidime looma 1-bitist täissummaatori, siis selle osa sain eelmisest ülesandest. Kasutan sellest andevookirjeldusstiili, kus kolme sisendiga teen XOR tehte , mille tulemusena saan väljundi kätte ja lisaks leian ülekande, mis arvutatakse joonis 1 peal oleva valemiga.
Joonis 2 Ülekande arvutamise valem
Viimaseks sammuks tegin faili, kus kutsun välja alamkomponenti 1-bitist täissummaatorit neli korda, mille tulemusena tekibki 4-biti liitja lahutaja.

Programmikood

-- XOR Gate
library ieee;
use ieee.std_logic_1164.all;
-- Entity
entity xorGate is
-- Sisend /väljund portide kirjeldus
port( A, B : in bit;
F

Lae alla, et näha rohkem ▪ ▪ ▪
