Kolmas iseseisev töö (5 ülesannet)

Yagami, Light

Kolmas iseseisev töö (5 ülesannet) (0)

Tallinna Tehnikakõrgkool - Masinaehitus - Hüdro- ja pneumoseadmed

1 Hindamata

Tallinn 2019
LELOL
iseseisev töö Nr. 3
iseseisev töö
Õppeaines: Hüdro - ja pneumoseadmed
Mehaanikateaduskond
Õpperühm: MI-31B
Juhendaja : lektor Samo Saarts
ÜLESANNE 1.
Antud:
A=25 m – vedeliku samba kõrgus
P1=4 bar = 4*105 Pa – välisrõhk
ρ=950 kg/m3 - tihedus
g=9.81 m/s2 – gravitatsioon
Leida:
P2 - anuma põhjas olev rõhk
F - jõud kui anuma põhjapindala on S=2 m2
Lahenduskäik:

Arvutan anuma põhjas oleva rõhu P2.
P=P1+A*g* ρ P2=4*105 + 25*9.81 *950=632987.5 Pa=6.329875 bar

Arvutan jõu F.
Pa=N/m2 632987.5 N/m2 / 2 m2=316493.75 N
Vastus:
P2=6.329875 bar
F=316493.75 N
ÜLESANNE 2.
Antud:
d=18 mm=0.018m – toru sisediameeter
v=3.5 m/s – vedeliku kiirus
l=130 m – toru pikkus
υ=35 mm2/s=35*10-6 m2/s – kinemaatiline viskoossus tegur
ρ=900 kg/m3 - tihedus
Σξ=30 - kohalike takistuste summa
Leida:
- Rõhukadu barides
Lahenduskäik:

Määrame voolureziimi
Re ≤ 2300 , laminaarne voolamine Re > 2300, turbulentne voolamine
Re=v*d/ υ Re=3.5 *0.018/35*10-6 =1800 – laminaarne voolamine

Arvutame hõõrdetakistus teguri λ
Laminaarse voolamise puhul kehtib valem: λ=64/Re λ=64/1800=0.03555555

Arvutame hõõrdetakistustest põhjustatud rõhukadu 1-2 vahel
∆𝑝ℎ1−2= λ*l/d*ρ*v2/2 ∆𝑝ℎ1−2= 0.035(5)*130/0.018*900*3.52/2=1415555.533 Pa

Arvutame kohttakistustest põhj. rõhukadu 1-2 vahel
∆𝑝𝑘1−2= Σξ*ρ*v2/2 ∆𝑝𝑘1−2=30*900*3.52/2= 165375 Pa

Arvutan hõõrde - ja kohttakistuste summa
∆𝑝1−2= ∆𝑝ℎ1−2+ ∆𝑝𝑘1−2 ∆𝑝1−2=1415555.533+165375=1580930.533 Pa = 15.80930533 bar
Vastus:
Rõhukadu
= 15.80930533 bar
Ülesanne 3.
Antud:
ql=1m3/s – vooluhulk
d1=1.8m r1=0.9m A1=2.544690049m2
d2=1.9m r2=0.95m A2=2.83528737m2
d3=0.45m r3=0.225m A3=0.15904312 m2
d4=2m r4=1m A4=3.141592654m2
d5=2.5m r5=1.25m A5=4.908738521m2
υ=0.0008m2/s
Leida:
Voolukiirused v1; v2; v3; v4; v5; ja voolureziimid Re.
Lahenduskäik:

Arvutan ristlõike pindalad .
Ristlõike pindala valem: A=Π*r2
d1=1.8m r1=0.9m A1=2.544690049m2
d2=1.9m r2=0.95m A2=2.83528737m2
d3=0.45m r3=0.225m A3=0.15904312 m2
d4=2m r4=1m A4=3.141592654m2
d5=2.5m r5=1.25m A5=4.908738521m2

Arvutan voolukiirused.
Voolukiiruse valem: υ=q/A
υ1=0.392975168m/s
υ2=0.352697934m/s
υ3=6.287602694m/s
υ4=0.318309886m/s
υ5=0.203718327m/s

Määran voolureziimid.
Volureziimivalem Re=v*d/ υ Re ≤ 2300, laminaarne voolamine Re > 2300, turbulentne voolamine
Re1=884.194128 laminaarne voolamine
Re2=837.6575933 laminaarne voolamine
Re3=3536.776515 turbolentne voolamine
Re4=795.774715 laminaarne voolamine
Re5=636.6197724 laminaarne voolamine
Vastus:
υ1=0.392975168m/s laminaarne voolamine
υ2=0.352697934m/s laminaarne voolamine
υ3=6.287602694m/s turbolentne voolamine
υ4=0.318309886m/s laminaarne voolamine
υ5=0.203718327m/s laminaarne voolamine
Ülesanne 4.
Antud:
d=10mm
v=0.5m/s
m=70kg
μ=0.8
P=0.7MPa
Silindri materjal = S235J2 mille Rm=235MPa
g=9.81m/s2
Leida:
Dimensioneerida kahepoolse toimega silinder liikumisele (–) suunas. Leida kolvi läbimõõt D, hõõrdejõud F, koormusfaktor Lo ning vooluhulk 𝑞 vastavalt voolukiirusele v, silindri seina minimaalne paksus t.
Lahenduskäik:

Arvutan hõõrdejõu.
Hõõrdejõu valem F= μ*m*g F=0.8*70*9.81=549.36N

Leian kolvi dieameetri D ning dimensioneerin silindri liikumusele (-).
Valem
Avaldan valemist D:
=33.15476428mm
Standard rea järgi valin 40mm

Arvutan teoreetilise jõu

Arvutan koormusfaktori L0. L0 peab jääma vahemikku 0.5-0.7.
L0= vajalik jõud/teoreetiline jõud L0=549.36/824.6680716=0.666158929 Sobib!

Leian mahulise vooluhulga q
D=40mm r=20mm A=Π*r2 A=Π*0.022=0.001256637m2
Mahulise vooluhulga valem: q=v*A q=0.5*0.001256637=0.000628318m3/s

Leian silindri seina paksuse
[σ] = 235MPa - S235J2 lubatud tõmbepinge
t – toru seina paksus, [m]
Tõmbepinge valem: , avaldame toru seina paksuse t:
Vastus:
D=40mm
F=549.36N
L0=0.000628318m3/s
Silindri minimaalne paksus on mm
Ülesanne 5.
Antud:

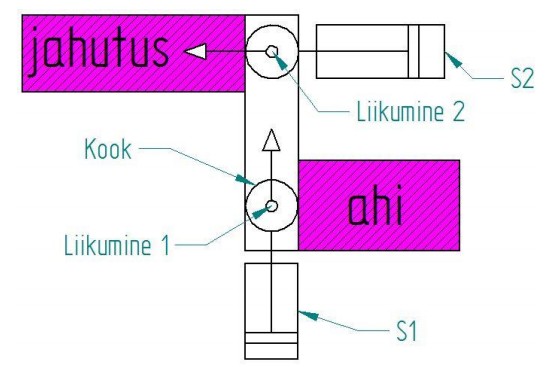

Sele 1
Vastus:

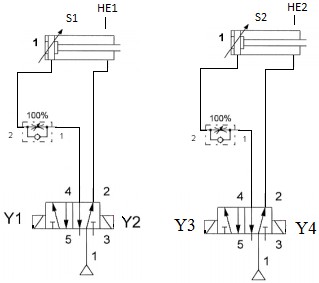

Sele 2 Sele 3
Põhimõte: Kook jõuab silindri S1 mille tuvastab ära andur A1. Andur A1 annab signaali Y1-le mis paneb S1 kolvi liikuma + asendisse. Kui kolb on täielikult + asendis, mis tuvastatakse ära anduri HE1 poolt, antakse signaal Y2-le mis paneb kolvi liikuma – asendisse. Kook on jõudnud silindri S2 ette, mille tuvastab ära andur A2. Andur A2 annab signaali Y3-le mis paneb S2 kolvi liikuma + asendisse. Kui kolb on täielikult + asendis, mis tuvastatakse ära anduri HE2 poolt, antakse signaal Y4-le mis paneb kolvi liikuma – asendisse. Lisaks on mõlemal silindril 2 nupplülitit (L1, L2, L3, L4) mis lasevad eraldi juhtida silindrit + ja – asendisse.
