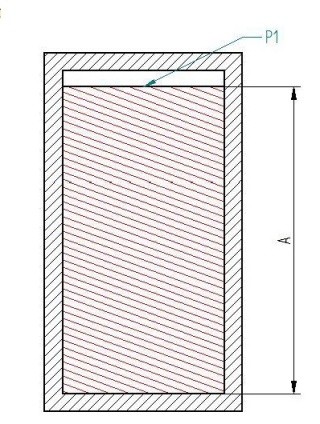

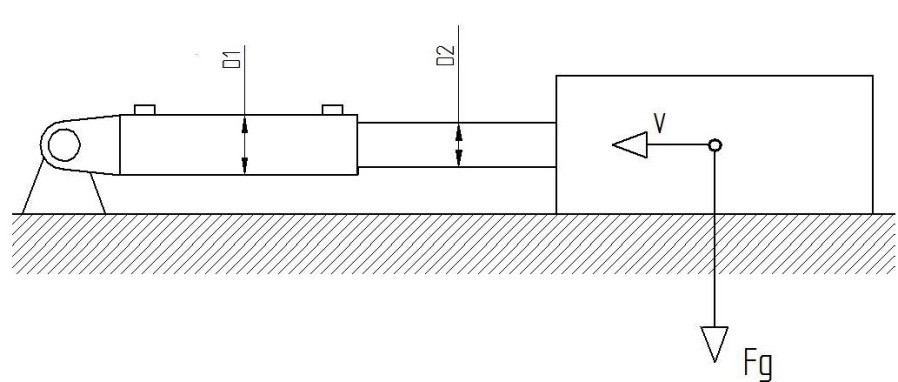

Isesesvad tööd Õppeaines: HÜDRO – JA PNEUMOSEADMED Transporditeaduskond Õpperühm: AT-21a Juhendaja: lektor Samo Saarts Esitamiskuupäev:……………. Üliõpilase allkiri:…………….. Õppejõu allkiri: ……………… Tallinn 2014 1. Ülesanne – hüdrostaatika Variant 4 Antud: Vedeliku samba kõrgus A=25 m Välisrõhk P1=3 bar Vedeliku tihedus = 950 kg/m3 Põhja pindala Sp=2m2 Leian vedeliku rõhu pvedelik=h**g=A**g pvedelik=25*950*9,81=232987,5 [Pa]=0,232 [MPa]=2,32 [bar] Leian rõhu anumas P= pvedelik+P1 P=2,32+3=5,32 [bar] = 532000 [Pa] Arvutan jõu anuma põhjas F=P*Sp F=532000*2=1064000 [N]=1063 [kN] Vastus: Põhjale mõjuv rõhk P=5,32[bar]. Anuale mõjuv jõud põhjas F=1063 [kN] 2. Ülesanne – silindri dimensioneerimine Antud: Kolviläbimõõt D2=10 mm Vedeliku voolukiirus v=1,2 m/s Ma

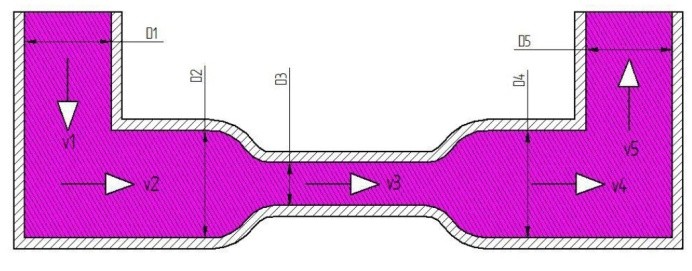

LELOL iseseisev töö Nr. 3 iseseisev töö Õppeaines: Hüdro- ja pneumoseadmed Mehaanikateaduskond Õpperühm: MI-31B Juhendaja: lektor Samo Saarts Tallinn 2015 ÜLESANNE 1. Antud: A=25 m – vedeliku samba kõrgus P1=4 bar = 4*105 Pa – välisrõhk ρ=950 kg/m3 - tihedus g=9.81 m/s2 – gravitatsioon Leida: P2 - anuma põhjas olev rõhk F - jõud kui anuma põhjapindala on S=2 m2 Lahenduskäik: 1. Arvutan anuma põhjas oleva rõhu P2. P=P1+A*g* ρ P2=4*105 + 25*9.81 *950=632987.5 Pa=6.329875 bar 2. Arvutan jõu F. Pa=N/m2 632987.5 N/m2 / 2 m2=316493.75 N Vastus: P2=6.329875 bar F=316493.75 N ÜLESANNE 2. Antud: d=18 mm=0.018m – toru sisediameeter v=3.5 m/s – vedeliku kiirus l=130 m – toru pikkus υ=35 mm2/s=35*10-6 m2/s – kinemaatiline viskoossus tegur ρ=900 kg/m3 - tihedus Σξ=30 - kohalike takistuste summa Leida: p1 2 - Rõhukadu barides Lahend
TALLINNA TEHNIKAKÕRGKOOL TALLINN COLLEGE OF ENGINEERING KODUSED TÖÖD Õppeaines: HÜDRAULIKA, PNEUMAATIKA Variant: nr. 30 Mehaanikateaduskond Üliõpilane: Dmitri Himotshka Õpperühm: KMI-31 Õppejõud: Rein Soots Tallinn 2011 Ülesanne 1 Antud: = 13600kg/m3 h = 8400 mm = 8,4 m g = 9,81 m/s² Leida: p1 = ? Pa p2 = ? Ba p3 = ? MPa Lahendus: 8400 mmHg = 8400 Tr = 133,3 * 84000 = 1119720 Pa p = hg p1 = 8,4 m * 13600kg/m3 * 9,81 m/s² = 1120694 Pa p2 = 1120694 Pa / 105 = 112,07 bar
Kodused ülesanded Varjant 12 Õppeaines: Hüdro- ja pneumoseadmed Transporditeaduskond Õpperühm AT-21a Kontrollis: Lektor Rein Soots Tallinn 2012 Ülesanne 2. (Varjant 12) Arvutada, milline on vedeliku poolt mahuti põhjale avaldatav hüdrostaatiline rõhk ( bar ), kui mahuti on täidetud vedelikuga, mille tihedus = 700 kg/m3 ja vedeliku vabale pinnale mõjuv väline ülerõhk p0 = 0,05 bar. Vedeliku taseme kõrgus mahutis on h = 4,5m. Valemid. p = hg p = hüdrostaatiline rõhk vaadeldavas vedeliku punktis [N/m2] h = vaadeldava punkti kaugus vedeliku pinnast vertikaalsuunas [m] = vedeliku tihedus [ kg/m3 ] g = raskuskiirendus 9,81[m/s2 ] Kui vedeliku pinnale mõjub mingi välisrõhk, siis on hüdrostaatiline rõhk vedeliku mingis punktis selle mõjuva välisrõhu võrra suurem: p = p + hg p0 = vedeliku pinnale mõjuv välisrõhk Arvutuskäik p0=0,05bar= 0,05*105 N/m2 =5000 p=5000 N/m2 + 4,
8*0,8=6,4g/m3 Arvutan ühes tunnis kompressorisse tuleva õhu veesisalduse: 125*6,4=800g/h 0,8 l/h Arvutan õhu veesisalduse järeljahuti väljundis. Suruõhu ruumala peale kokkusurumist: V2 suruõhuruumala peale kokkusurumist, m3; V1 ruumala enne kokkusurumist, mis on võrdne pumba tootlikusega ühes tunnis, m3; p1 absoluutne õhurõhk enne kokkusurumist, bar; p2 absoluutne õhurõhk peale kokkusurumist, bar. Graafikult, sele24(Rein S. (2007). Pneumaatika ja pneumoseadmed. Tln: Tallinna Tehnikakõrgkool, 27 lk.), saame õhu kastepunktiks temperatuuril 27oC 25 g/m3 Leian suruõhu absoluutse niiskusesisalduse, 30% suhtelise niskuse korral: 25*0,3=7,5 g/m3 Arvutan järeljahutist väljuva õhu sisalduse: 7,5*15,6117g/h=0,117 l/h Arvutan järeljahutis ühe tunni joooksul eralduva vee koguse: 0,8-0,117=0,683 l/h Vastus: Ühes tunnis eraldub 0,683 liitrit vett kompressori järeljahutis. Ülessanne 13 (variant 4)
Ülesanne 3 (variant 3) Vertikaalselt paiknev hüdrosilinder peab tõstma koormust massiga m kG. Milline peab olema koormust tõstva silindri minimaalne läbimõõt d mm, kui rõhk p süsteemis ei tohi ületada 200bar ja silindri mehaaniline kasutegur m? Valida silindrite standardsete läbimõõtude reast lähim sobiva läbimõõduga silinder. Milline peaks olema valitud silindri käitamiseks kasutatava töövedeliku rõhk, bar? Hüdrosilindrite normaalläbimõõtude (mm) rida: 12, 16, 20, 25, 32, 40, 50,63, 80, 100, 125, 160, 200, 220, 250, 280, 320, 360, 400. Antud: m = 320 kg = 0,94 pmax=200bar Leida: d=? pkäit=? Teisendan ühikud valemi jaoks sobivaks. 1kg=10N 320kg= 320*10=3200N 1bar=105Pa 200bar=200*105Pa=200*105N/m2 Valemid: F =mg F=pa A =r 2 d =2r=2 P pinnale mõjuv vedeliku rõhk, N/m2; F mõjuv välisjõud, N; A jõudu ülekandva pinna pindala, m2. Arvutuskäik: F=320kgx9,81=3139,2N A==0,000166979=166,979m d=2=14,6mm Arvutame tööv
Kodused ülesanded Varjant 14 Õppeaines: Hüdro- ja pneumoseadmed Transporditeaduskond Õpperühm AT-21a Kontrollis: Lektor Rein Soots Tallinn 2012 Ülesanne 2. (Varjant 14) Arvutada, milline on vedeliku poolt mahuti põhjale avaldatav hüdrostaatiline rõhk ( bar ), kui mahuti on täidetud vedelikuga, mille tihedus = 750 kg/m3 ja vedeliku vabale pinnale mõjuv väline ülerõhk p0 = 0,26 bar. Vedeliku taseme kõrgus mahutis on h = 15m. Valemid. p = hg p = hüdrostaatiline rõhk vaadeldavas vedeliku punktis [N/m2] h = vaadeldava punkti kaugus vedeliku pinnast vertikaalsuunas [m] = vedeliku tihedus [ kg/m3 ] g = raskuskiirendus 9,81[m/s2 ] Kui vedeliku pinnale mõjub mingi välisrõhk, siis on hüdrostaatiline rõhk vedeliku mingis punktis selle mõjuva välisrõhu võrra suurem: p = p + hg p0 = vedeliku pinnale mõjuv välisrõhk Arvutuskäik p0=0,26bar= 0,26*105 N/m2 =26000 p=26000 N/m2 + 1
Tallinna Tehnikaülikool Keemiatehnika instituut Laboratoorne töö õppeaines Gaaside ja vedelike voolamine HÜDRODÜNAAMIKA ALUSED Õpilane: Õppejõud: Jelena Veressinina Õpperühm: KAKB Sooritatud: 15.05.2015 Esitatud: Tallinn 2015 Teooria 1. Vedelike voolamine torustikes Torustikus vedeliku või gaasi liikumapanevaks jõuks on rõhkude vahe, mida on võimalik tekitada pumbaga, kompressoriga või vedeliku nivoo tõstmisega. Teades hüdrodünaamiks põhiseadusi on võimalik leida rõhkude vahe, mis on vajalik selleks, et teatud kogus vedelikku või gaasi panna liikuma etteantud kiirusega ning järelikult ka vedeliku voolamiseks vajaminevat energiakulu. Samuti on võimaliklahendada ka pöördülesannet- leida ettean
