ERITAKISTUS (0)

ERITAKISTUS

1.Töö eesmärk.
Traadi aktiivtakistuse määramine ampermeetri ja voltmeetri abil ning materjali eritakistuse leidmine.
2.Töövahendid.
Seade voltmeetri ja ampermeetriga traadi materjali eritakistuse määramiseks, digitaalne nihik.
3.Töö teoreetilised alused.
Pikkusega l ja ristlōikepindalaga S homogeense traadi takistus:
(1)
kus  on traadi materjali eritakistus .
Takistuse R määramiseks vōib kasutada Ohmi seadust vooluringi osa kohta:
(2)
kus I on traati läbiva voolu tugevus ja U on pinge traadillõigu otste vahel.
Viimased määrame ampermeetri ja voltmeetri abil.

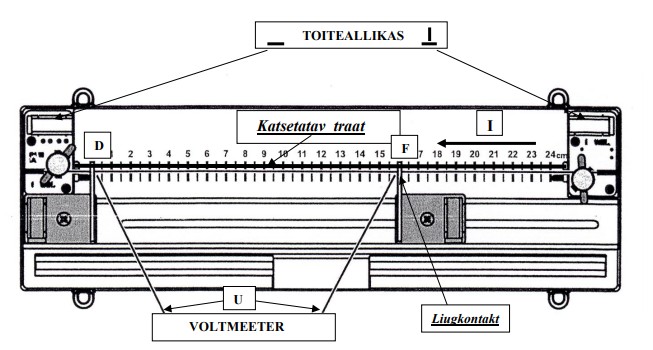

Mōōtmiseks kasutame joonisel toodud lülitusskeemi.
Kuna voltmeetri sisetakistus on mõõdetava traadi lõigu takistusest mitu suurusjärku suurem, siis tema mõju ei arvesta. Sel juhul vōime kirjutada , et
(3)
kus RDF on traadi lõigu takistus.
Kasutades seoseid (1) ja (2) , saame vōrdusest (3)
(4)
Seos (4) näitab meile, et takistus R on pikkusega l lineaarselt seotud ja sōltuvuse graafikuks on sirge tōusuga
k = /S ning siit saame, et
 = k·S ( Ωm) (5)
kus S on traadi ristlõike pindala.
4.Töö käik.
1. Mōōtke nihikuga traatide diameetrid
d1 = 1,04 mm
d2 = 0,49 mm
Saadud diameetrite abil arvutage traatide ristlõike pindalad .
S1 = 0,849 mm2
S2 = 0,188 mm2
2. Kinnitage traat kindlalt seadmesse (proovige liuguri liikumist) paluge juhendajalt luba seadme sisselülimiseks.
3. Muutes liuguri asendit,leidke antud voolutugevuse (I) korral
Kuuele erinevale traadilõigu pikkuse l väärtusele vastavad pingelangud U ja kandke need tabelisse. Korrake punkti 3 ka teise traadiga . Seejuures võtke mõlemale traadile konstantseks voolu väärtuseks I = 1,5A
5 Tabel 1 Traadi lõigu takistuse sōltuvus traadi pikkusest.
Jrk. nr.
I (A)
l (m)
U (V)
R (Ω)
1
1.47
0.24
0.376
0.256
2
1.47
0.21
0.330
0.224
3
1.47
0.18
0.284
0.193
4
1.47
0.15
0.235
0.160
5
1.47
0.12
0.188
0.128
6
1.47
0.09
0.142
0.097
Tabel 2 Traadi lõigu takistuse sōltuvus traadi pikkusest.
Jrk. nr.
I (A)
l (m)
U (V)
R (Ω)
1
1.47
0.24
0.129
0.0878
2
1.47
0.21
0.114
0.0776
3
1.47
0.18
0.097
0.0660
4
1.47
0.15
0.081
0.0551
5
1.47
0.12
0.064
0.0435
6
1.47
0.09
0.048
0.0327
4. Leidke valemi (2) põhjal traadi lõikudele vastavad takistused R.
5. Leidke arvuti abil graafik R = f(l) mõlema traadi kohta.
6 Kasutades arvuti abil lineaarset ekstrapoleerimist leidke graafikult lineaarse funktsiooni R=f(l) tõusunurga tangensi .
k=tan
k – lineaarse funktsiooni võrrandi konstant.
7. Valemi (5) abil leiame mõlema traadi eritakistuse .
1 = 5.34284E-07
2 = 1.33571E-07
Leiame eritakistuse tabelist arvutustulemuste põhjal traadi materjali.

Nikeliin

Messing
