Eritakistuse määramine (0)

Tallinna Tehnikakõrgkool - Füüsika - Füüsika

5 VÄGA HEA

Eritakistuse määramine
Laboratoorne töö Õppeaines: Füüsika I
Rõiva ja tekstiili instituut Õpperühm: TD12
Juhendaja : lektor Karli Klaas
Tallinn 2017
ERITAKISTUSE MÄÄRAMINE

Töö eesmärk.
Traadi aktiivtakistuse määramine ampermeetri ja voltmeetri abil ning materjali eritakistuse leidmine.

Töövahendid.
Seade voltmeetri ja ampermeetriga traadi materjali eritakistuse määramiseks, digitaalne nihik .

Töö teoreetilised alused.
Pikkusega l ja ristlōikepindalaga S homogeense traadi takistus:
R   l S
(1)
kus  on traadi materjali eritakistus .
Takistuse R määramiseks vōib kasutada Ohmi seadust vooluringi osa kohta:
R  U I
(2)
kus I on traati läbiva voolu tugevus ja U on pinge traadillõigu otste vahel. Viimased määrame ampermeetri ja voltmeetri abil.

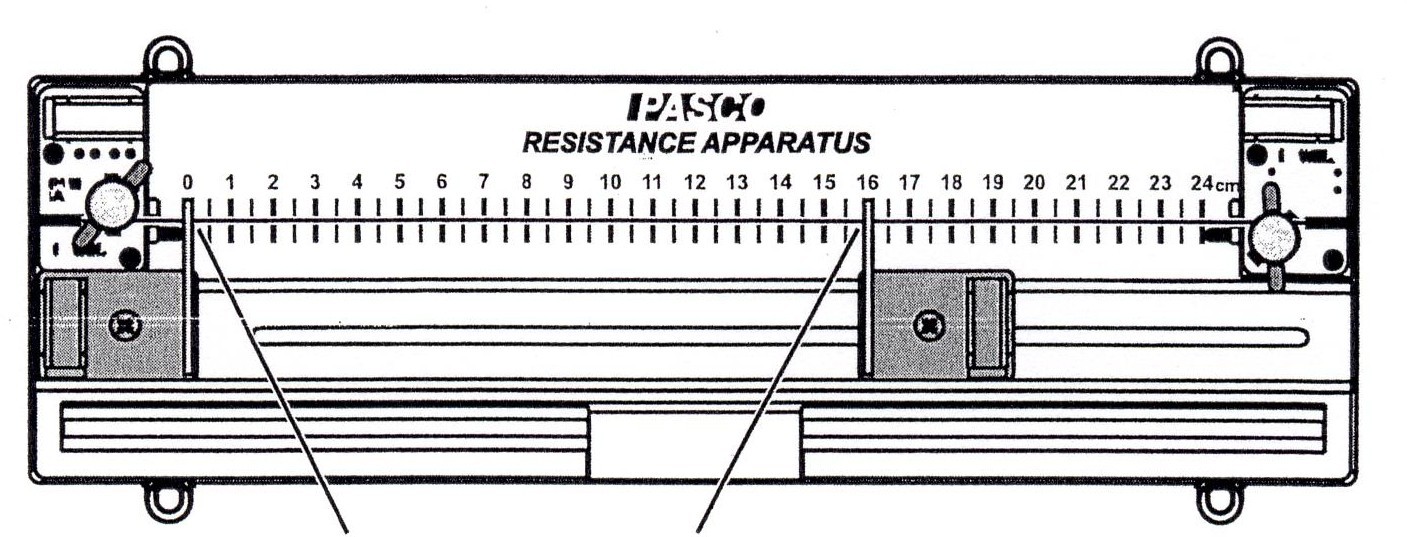

Mōōtmiseks kasutame joonisel toodud lülitusskeemi.
Kuna voltmeetri sisetakistus on mõõdetava traadi lõigu takistusest mitu suurusjärku suurem, Siis tema mõju ei arvesta.
Sel juhul vōime kirjutada , et
U  R
(3)
I DF
kus RDF on traadi lõigu takistus.
Kasutades seoseid (1) ja (2) , saame vōrdusest (3)
RDF
  l
S DF
(4)
Seos (4) näitab meile, et takistus R on pikkusega l lineaarselt seotud ja sōltuvuse graafikuks on sirge tōusuga
k = /S ning siit saame, et
 = k·S ( Ωm) (5)
kus S on traadi ristlõike pindala.

Töö käik.

Mōōtke nihikuga traatide diameetrid
d1 = 1,28 mm d2 = 0,5 mm
Saadud diameetrite abil leidke traatide ristlõike pindalad ( S=r2).
S1 = 1,3 mm2 = 1.3 * 10-6 m2 S2 = 0,2 mm2 = 0,2 * 10-6 m2

Paluge juhendajalt luba seadme sisselülimiseks.

Muutes liuguri asendit,leidke antud voolutugevuse (I) korral
Kuuele erinevale traadilõigu pikkuse l väärtusele vastavad pingelangud U ja kandke need tabelisse.
Korrake punkti 3 ka teise traadiga .
Seejuures võtke mõlemale traadile konstantseks voolu väärtuseks I = 1,5A
Traadi lõigu takistuse sōltuvus traadi pikkusest.
Jrk.nr.
I (A)
l (m)
U (V)
R ()
1.
0,04 m
0,08 m
0,12 m
0,16 m
0,20 m
0,24 m
0,003
0,007
0,01
0,014
0,017
0,021
0,002
0,005
0,007
0,009
0,01
0,014
2.
3.
1,5
4.
5.
6.
Jrk.nr.
I (A)
l (m)
U (V)
R ()
1.
0,04 m
0,08 m
0,12 m
0,16 m
0,20 m
0,24 m
0,022
0,044
0,066
0,087
0,11
0,132
0,01
0,03
0,04
0,06
0,07
0,09
2.
3.
1,5
4.
5.
6.

Leidke valemi (2) põhjal traadi lõikudele vastavad takistused R.

Leidke arvuti abil graafik R = f(l) mõlema traadi kohta.
6 Kasutades arvuti abil lineaarset ekstrapoleerimist leidke graafikult lineaarse funktsiooni R=f(l) tõusunurga tangensi .
tan = k
k – lineaarse funktsiooni võrrandi konstant.
k1=0,0022 k2 =0,0145
7. Valemi (5) abil leiame mõlema traadi eritakistuse .
1 = 2,86 * 10-9 2 = 2,9 * 10-9

.DOCX Laadi alla originaalfail 6 lk · .docx · 81 allalaadimist

50 punkti Autor soovib selle materjali allalaadimise eest saada 50 punkti.

~ 6 lehte Lehekülgede arv dokumendis

2018-04-08 Kuupäev, millal dokument üles laeti

81 laadimist Kokku alla laetud

0 arvamust Teiste kasutajate poolt lisatud kommentaarid

Epe Õppematerjali autor

1. Töö eesmärk.

Traadi aktiivtakistuse määramine ampermeetri ja voltmeetri abil ning materjali eritakistuse leidmine.

2. Töövahendid.

Seade voltmeetri ja ampermeetriga traadi materjali eritakistuse määramiseks, digitaalne nihik.

3. Töö teoreetilised alused.

Pikkusega l ja ristlōikepindalaga S homogeense traadi takistus...

füüsika labor eritakistus
