Ehituses kasutatavad puitühendused (2)

Tallinna Ehituskool
Ehituses kasutatavad puit ühendused
Õpilane: Kaspar Liivak
2012-01-22
Sisukord
Läbiv kalasabatappi kasti valmistamine……………………….1
Lamellseotised……………………………………………..…..1
Pool-poolega T- seotised ………………………………….……2
T-seotised………………………………………………………2
Harktapid………………………………………………………2
Keeltapid………………………………………………………2
Kasutatud kirjandus……………………………………………3

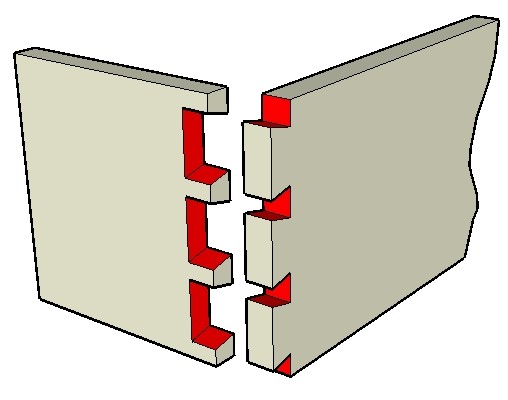

Läbiv kalasabatappi kasti valmistamine
Kvaliteetsete laudade , korpusmööbli ja sahtlite valmistamisel on läbi aegade olnud kalasabatapiga nurgad asendamatud, andes tootele tugevuse ja nägusa ilme. Suurte täispuidust konstruktsioonide ühendamiseks on kalasabatapp üks otstarbekamaid viise. Võrreldes teiste kastinurkadega (nt rööptappidega kastinurk), on kalasabatapiga kastinurka keerulisem valmistada. Neid kasutatakse mööbliesemete juures, mis peavad taluma suurt mehaanilist koormust või raskust. Kui tegemist on raskelt koormatud sahtliga, ei ole kalasabatapist kastinurgale võrdset vastast. Tappide kuju ja paigutus on kohandatud just koormust taluma.
Kõige enam kasutatakse läbivat kalasabatappi, mis jääb nähtavale mõlema detaili nurgast. Kalasabatapil on palju variatsioone, mõned neist on kujundatud eelkõige dekoratiivsel eesmärgil. Vanasti valmistati kalasabatappi ainult käsitsi - tisler pidi olema täpne ja rahulik. Töö hõlbustamiseks kasutati rakiseid ja šabloone. Tänapäeval võib tappe toota spetsiaalsete rakiste või freeside abil, nendeks võivad olla tapilõikepingid või elektrilised käsitööriistad.
Lamellseotised
See tugevdatud sileseotis on lollikindlam kui tavaline tüübelühendus, kuid selle tegemiseks on vaja lamellfreesi. Lehtpuidust lamell sobitub vastavasse soonde, mis on lõigatud mõlemasse detaili, ning tulemuseks on kiirelt ja lihtsalt valminud, kuid tugev liimseotis. Servseotise puhul võite kasutada ülafreesi, millele on kinnitatud soonlõiketera. Lamellid sobituvad nii täispuidu kui ka plaatmaterjali ühendamiseks ja nendega saab ka eerunginurki liita. Lamell- Kokkupressitud pöögist valmistatud ovaalne tüübel.
1
Pool-poolega T-seotised
Raamide valmistamisel ja okaspuidu tislerdamisel kasutatavad pool-poolega seotised pole just eriti terviklik ühendusviis. Seotist tugevdatakse liimi ja/või kruvidega ning pesa õlg tagab jäikuse. Ühelt detaililt eemaldatakse pool selle paksusest ning teiselt lõigatakse samas mõõdus tükk välja. Puit peaks olema sirgesüüline ja defektivaba. Teisenditena kasutatakse ka pool-poolega nurkseotist (L-seotist), ristseotist (X-seotist) ning pool-poolega kalasabaseotist e kalasabalukku.
T-seotised
T-seotisi kasutatakse täispuidust ja plaatmaterjalist kappide puhul riiulite kinnitamiseks. Liides koosneb täpsest ristikiudu lõigatud soonest, kuhu sobitub teine puutükk. Selle seotise konstruktsiooniline kvaliteet on piiratud ning jäikuse tagamisel on tähtis , et kõik oised oleksid valmistatud täpselt. Kalasabaseotist on kõige raskem teha, kuid oma mehaanilise tugevuse tõttu on see märksa toekam. Mõlemaid seotisi on võimalik valmistada peidetuna (s.t pesa ots ei jää näha ).
Harktapid
Harktapp on väga sarnane tavalise keeltapiga, kuid lõigatakse vastupidiselt. Jäägi eemaldamine sarnaneb pigem pool-poolega seotise valmistamisega. Tapikeele paksuseks mõõdetakse tavaliselt üks kolmandik detaili paksusest, kuid tegelikkuses ümardatakse see samale paksusele kõige lähema laiusega peitlitera mõõtu. Kitsastes raamkonstruktsioonides kasutatakse nii harktapiga T- kui ka nurkseotisi. Komponendid märgitakse samamoodi nagu läbival keeltapilgi. Tähtis on ärasaetavad osad enne lõikamist pliiatsiga tähistada, sest muidu võite avastada , et olete seotise valesti teinud.
Keeltapid
Põhiliselt mahutusmööbli, laudade ja toolide valmistamisel kasutataval keeltapil on suur mehaaniline vastupidavus ja lai liimipind. Sari on tavaliselt horisontaalse paigutusega ning jalg vertikaalse asetusega. Keeltapi paksus moodustab üldjuhul ühe kolmandiku materjali paksusest.
2
Kasutatud kirjandus
Puutööraamat
