Laboratoorse töö: Diferentsvõimendi
ARUANNE
Täitja:

Juhendaja Ivo Müürsepp
Töö tehtud 10.11.2011
Aruanne esitatud ………………………………………..
(kuupäev)
Aruanne tagastatud ……………………………………..
(kuupäev)
Aruanne kaitstud ……………………………………….
(kuupäev)
………………………………..
(juhendaja allkiri )

Tallinn 2011

Koostatud võimendi skeem koos arvutatud elementide väärtustega.
Joonis 1. Pingejaguriga diferentsvõimendi skeem
Rk1=Rk2=5,1 kΩ
RB=120 Ω
RE=4,3 kΩ

Arvutuste lähteandmed
E = +/-12V)
Uk0=2,5 V
Ik0=0,2 mA

Mõõdetud ja arvutatud pingevõimendustegurid, võimendi väljundsignaalide vaheline faasinihe ning väljundsignaalide graafikud .
Mõõdetud:
Usis=10 mV
Uv1=1,115V
Uv2=1,124V
Ku1=Uv1/Usis=111,5
Ku2=Uv2/Usis=112,4
Arvutatud: Ku1=Ku2=Rk/(0,05/Ik0) =20,4Arvutatud ja teoreetiline ku erinesid üksteisest nii palju seetõttu, et teoreetiline võimendus sai arvutatud eeldusel , et toitepinge on +/- 5V, aga tegelik oli +/-12V.
Võimendi väljundsignaalide vaheline faasinihe(θ) on 180°, mida on ka graafikutelt näha. Diferentsvõimendi puhul sobib antud faasinihe teooriaga, kuna andes sisendpinge sisendisse on väljundpinge esimeses väljundis sisendpingega vastasfaasis ning teises väljundis sisendpingega samas faasis.

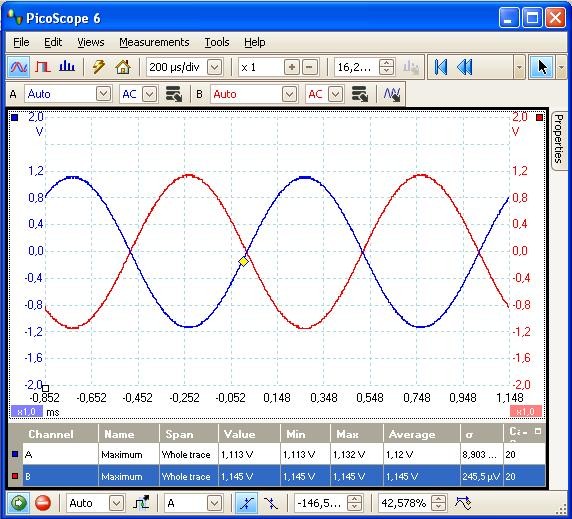

Joonis 2. Diferentsvõimendi väljundsignaalide graafikud ühes teljestikus

Diferentsiaalne pingevõimendustegur
Mõõdetud:
Uv(k.dif) = 2,26V
Kdif = Uv(k.dif)/Usis
Kdif = 226

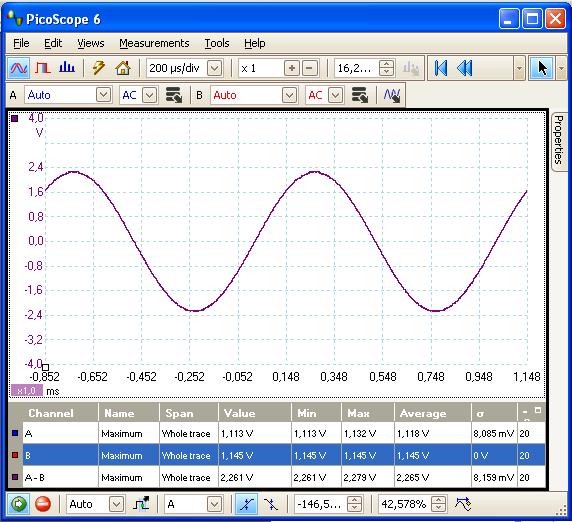

Joonis 3. Diferentsvõimendi mõõdetud diferentspinge amplituud .
Teoreetiline diferentsiaalne pingevõimendustegur on kahekordne pingevõimendustegur ehk 2*50=100 aga seoses Sellega, et E =+/-12V on DPVT tunduvalt suurem.

Logaritmiline Amplituud-sageduskarakteristik
Tabel 1. Sageduse ja diferentsiaalse pingevõimendusteguri sõltuvus
f (kHz)
1
3
10
30
100
K.dif (dB)
47,086
47,009
46,978
46.892
45,894

Joonis 4. Diferentsvõimendi logaritmiline amplituud-sageduskarakteristik

Nelinurk- ja kolmnurksignaalide kuju

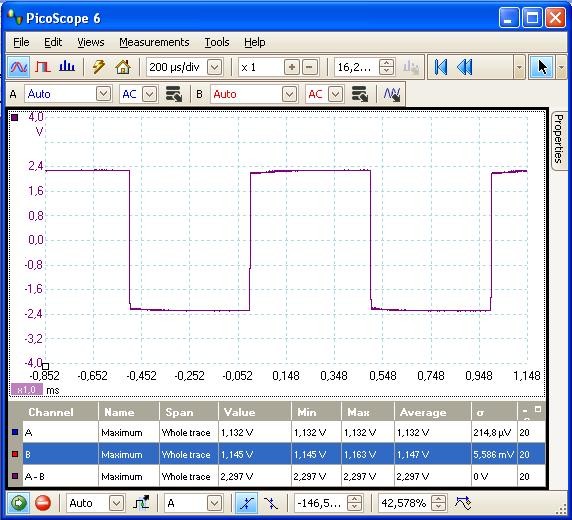

Joonis 4. Nelinurksignaali kuju
Kolmnurksignaali puhul jäid väljundpinged samaks.

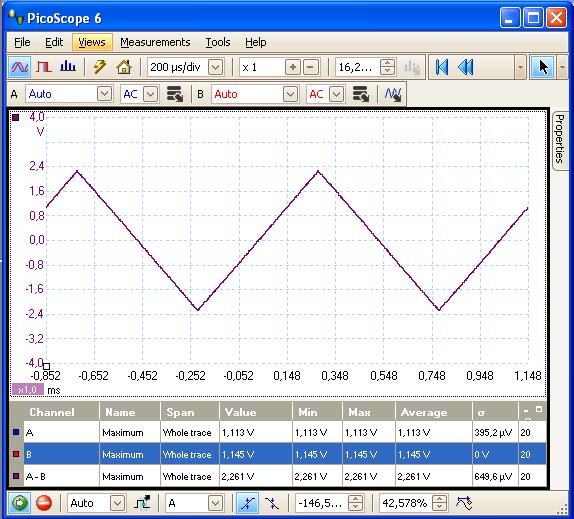

Joonis 5. Kolmnurksignaali kuju

Võimendi sünfaasse signaali režiimis, sünfaasse signaali võimendustegur.
Mõõdetud:
Usis=1 V
Uv1=628 mV
K.sünf=Uv1/Usis= 0,628
Arvutatud: K.sünf=Rk/2RE=0,6

Diferentspinge amplituud sünfaasse signaali korral
Diferentspinge amplituud Usünf=15,4mV

Arvutatud SSMT
SSMT= 20log(K.dif/K.sünf)=20log(226/0,628)=51,12dB

Kokkuvõte tehtud tööst
Antud laboris tegelesime diferentsvõimendite käsitlemisega, näiteks elementide arvutamise ja valimisega , erinevates režiimides
