TALLINNA TEHNIKAÜLIKOOL


Raadio- ja sidetehnika instituut
Laboratoorse töö: Diferentsvõimendi
(töö nimetus)
ARUANNE
Täitjad xxx
( allkiri ) (nimi) (õpperühm)
Juhendaja Ivo Müürsepp
(nimi)
Töö tehtud: 19. märts 2012
Aruanne esitatud : 9.aprill 2012
(kuupäev)
Aruanne tagastatud ……………………………………..
(kuupäev)
Aruanne kaitstud ……………………………………….
(kuupäev)
………………………………..
(juhendaja allkiri)
Töö eesmärk:
Diferentsvõimendi, selle skeem, tööpõhimõte ja parameetrid . Kahepolaarne toide ,
selle kasutamine, eelised ja puudused.
Kasutatavad seadmed :
1. Ostsilloskoobi mooduliga PicoScope 2205 varustatud
personaalarvuti .
2. Toiteplokk EP-603
3. Montaažiplaat, transistorid (BC547B), takistid
4. Ühendus ja montaažijuhtmed
5. Tööriistad
Arvutuste lähteandmed:
±E = 12 V
Uk0 = 6 V
Ik0 = 1 mA

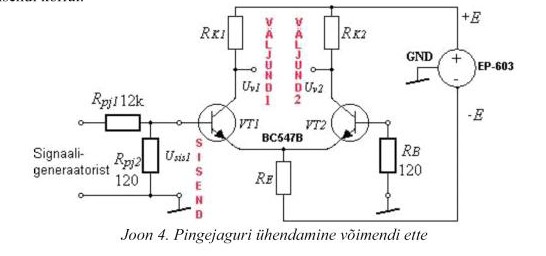

Koostatud võimendi skeem:
Joonis 1. Koostatud võimendi skeem elementide väärtustega.
Re= 5,6kΩ
Rk1= 6,2kΩ
Rk2= 6,2kΩ
Punktis 1 mõõdetud ja arvutatud pingevõimendustegurid:
Ku = Uv / Us
Ku1 = 1043 mV / 10 mV = 104,3
Ku2 = 1031 mV / 10 mV = 103,1

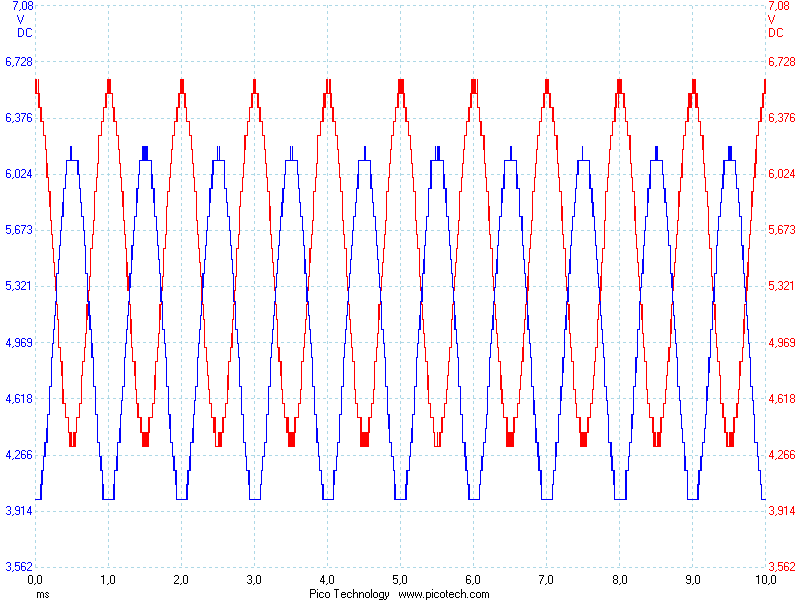

Joonis 2 : Väljundsignaalide graafikud ühes teljestikus.
Võimendi väljundsignaalide faasinihe on 180 kraadi.
Punktis 2 mõõdetud diferentsiaalne pingevõimendustegur:
Uvdif = 2,153 V
Us = 10 mV
Kdif = 215,3
Teoreetiline:
kdif1=2ku=2104,3=208,6
kdif2=2ku=2103,1=206,2
Punktis 3 mõõdetud logaritmiline ASK:
sagedus[khz]
amplituud
k
20log*(k) [dBm]
1
2,158
215,8
46,68102881
3
2,141
214,1
46,61233335
10
2,144
214,4
46,62449562
30
2,123
212,3
46,53899988
100
1,874
187,4
45,45539173
Tabel 1 : Diferentspinge väärtus väljundis erinevatel sagedustel
Joonis 3. Võimendi logaritmiline ASK.
Punkti 4 tulemused ja järeldused:
Sisendsignaali kujuks on valitud kolmnurk .
Joonis 4. Väljundsignaali kuju, kui sisendsignaaliks on kolmnurk.
Järeldus: Alguses olid nurkade tipud väikeste moonutustega. Timmides mõõteotsikut, kõrvaldasime nähtavad moonutused madalatel sagedustel.
Sisendsignaali kujuks on valitud nelinurk.
Joonis 5. Väljundsignaali kuju, kui sisendsignaaliks on nelinurk.
Järeldus: Tõstes sagedust, tekkis signaalis vähe moonutusi.
Punktis 5 mõõdetud ja arvutatud sünfaasse signaali võimendustegur:
Teoreetiline väärtus:
Ksünf = Rk / 2*Re
Ksünf =6200 / (2 * 5600) = 0,554
Mõõdetud väärtus:
Uv = 195 mV
Us = 1 V
Ksünf = 195 / 1000 = 0,195
Punktis 6 mõõdetud diferentspinge amplituud:
Udif = 207,5 mV
Teoreetiline:
Udif=0,195mV
7 punktis arvutatud SSMT:
SSMT = 20log(40*5,6*103*1*10-3) = 47,005
SSMT=20log(=20log(104,3/0,554)= 45,50
SSMT tulemus ligilähedane teoreetilisega.
Kokkuvõte ja järeldused:
Tutvusime diferentsvõimendi kasutusega ning tööpõhimõttega. Kasutasime selleks kahepolaarset toidet.
Võimendit kasutatakse kohtades, kus on vaja mõõta nõrkasid signaale. Näiteks elektrodiagrammide registreerimisel. Samas on nad kasutusel ka operatsioonivõimendite juures.
