Bensiinimootorite toitesüsteemide erinevused (0)

Valgamaa Kutseõppekeskus
AT-14
Andri  Põldsepp
BENSIINIMOOTORI
TE
TOITESÜSTEEMIDE
ERINEVUSED

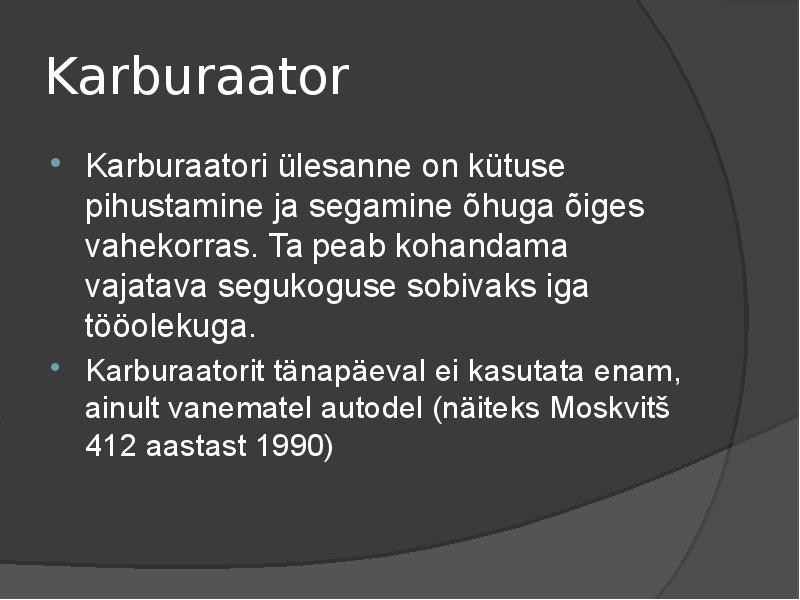

Karburaator
  Karburaatori ülesanne on kütuse
pihustamine ja  segamine õhuga õiges
vahekorras. Ta peab kohandama
vajatava segukoguse sobivaks iga
tööolekuga.
 Karburaatorit tänapäeval ei kasutata enam,
ainult vanematel autodel (näiteks Moskvitš
412 aastast 1990)

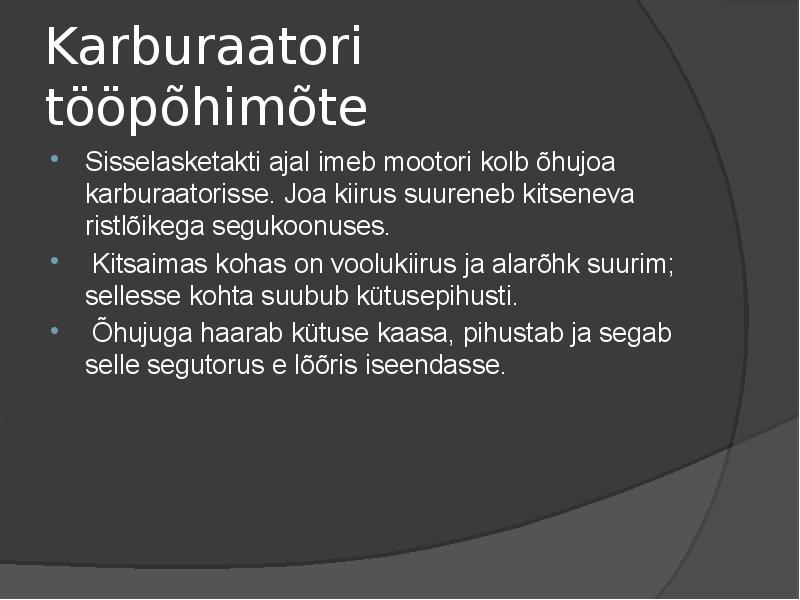

Karburaatori
tööpõhimõte

Sisselasketakti ajal imeb mootori  kolb  õhujoa
karburaatorisse. Joa ki rus suureneb kitseneva
ristlõikega  segukoonuses.

 Kitsaimas kohas on vooluki rus ja  alarõhk  suurim;
sel esse kohta  suubub  kütusepihusti.

 Õhujuga haarab kütuse kaasa, pihustab ja  segab
sel e segutorus e lõõris iseendasse.

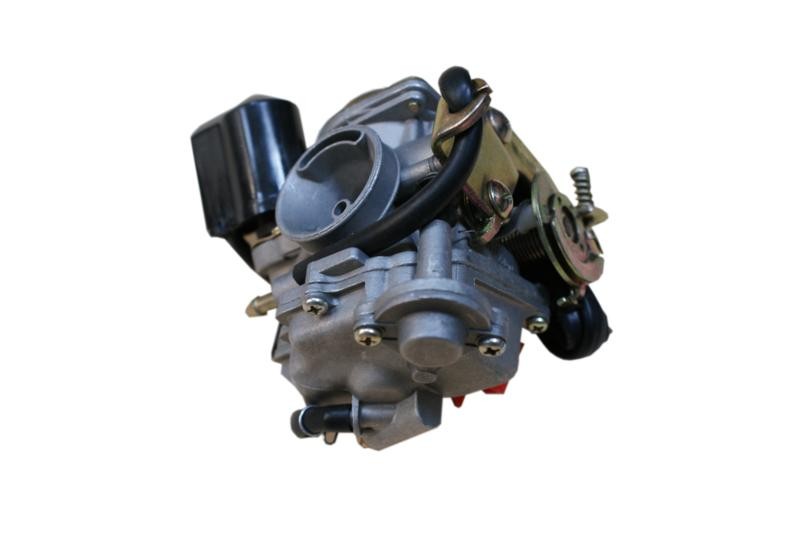

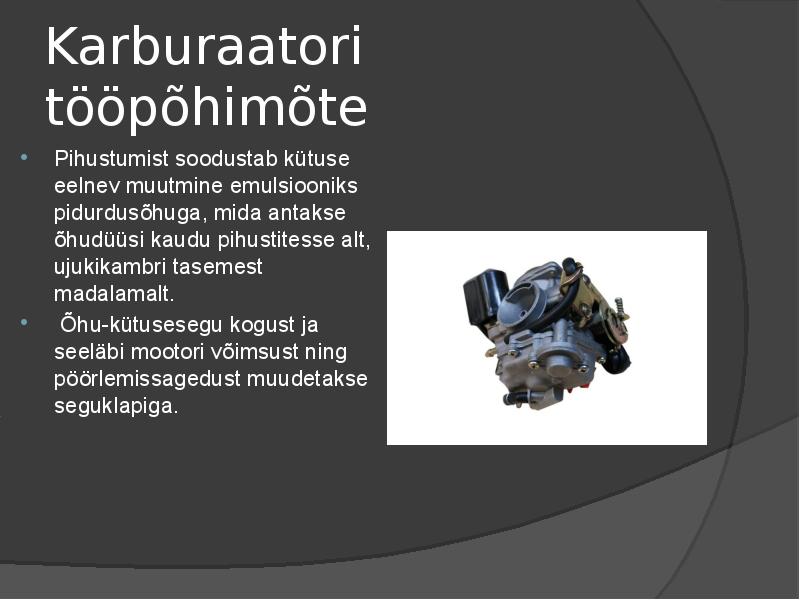

Karburaatori
tööpõhimõte

Pihustumist soodustab kütuse
eelnev muutmine emulsiooniks
pidurdusõhuga, mida antakse
õhudüüsi kaudu pihustitesse alt,
ujukikambri tasemest
madalamalt.

 Õhu-kütusesegu kogust ja
seeläbi mootori võimsust ning
pöörlemissagedust muudetakse
seguklapiga.

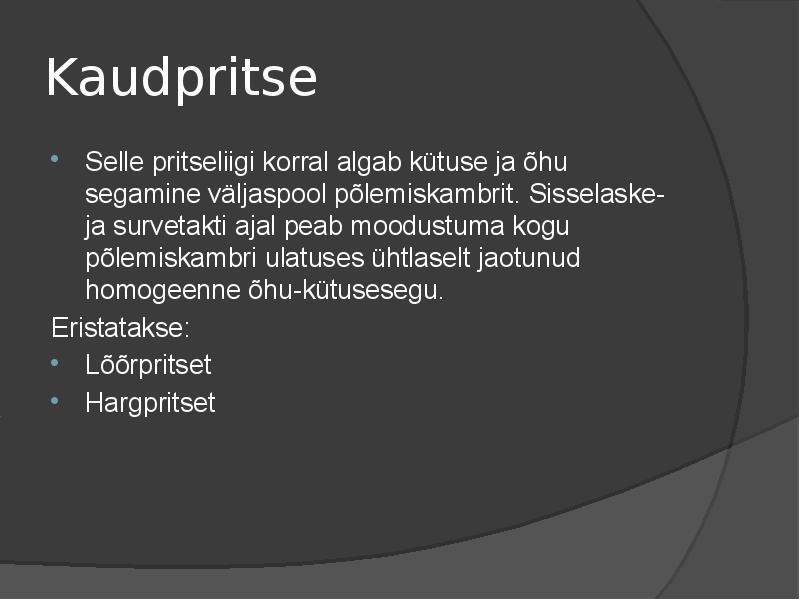

Kaudpritse

Sel e pritseli gi korral algab kütuse ja õhu
segamine väljaspool põlemiskambrit.  Sisselaske -
ja survetakti ajal peab moodustuma kogu
põlemiskambri ulatuses ühtlaselt jaotunud
homogeenne  õhu-kütusesegu.
Eristatakse:
Lõõrpritset

Hargpritset

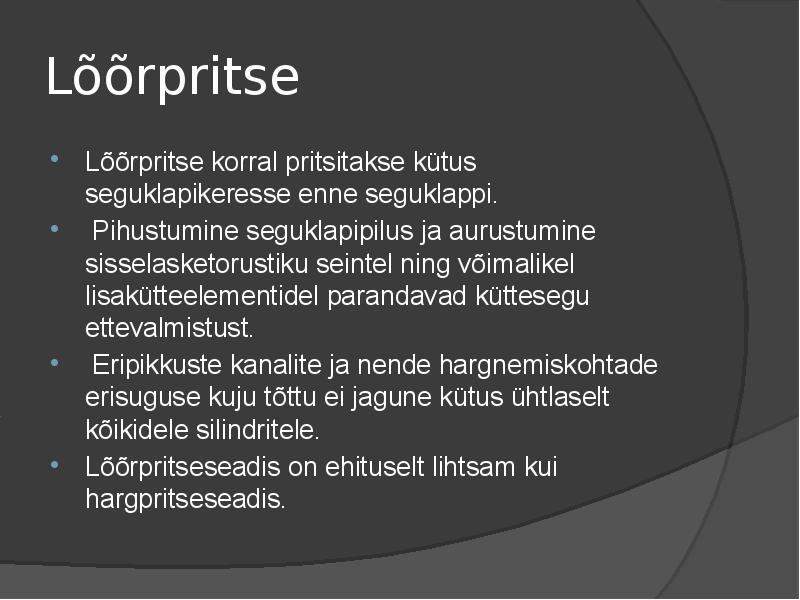

Lõõrpritse

Lõõrpritse korral pritsitakse  kütus
seguklapikeresse enne seguklappi.

 Pihustumine seguklapipilus ja  aurustumine
sisselasketorustiku  seintel  ning võimalikel
lisakütteelementidel parandavad küttesegu
ettevalmistust.

 Eripikkuste  kanalite  ja nende hargnemiskohtade
erisuguse kuju tõttu ei jagune  kütus  ühtlaselt
kõikidele silindritele.

Lõõrpritseseadis on ehituselt lihtsam kui
hargpritseseadis.

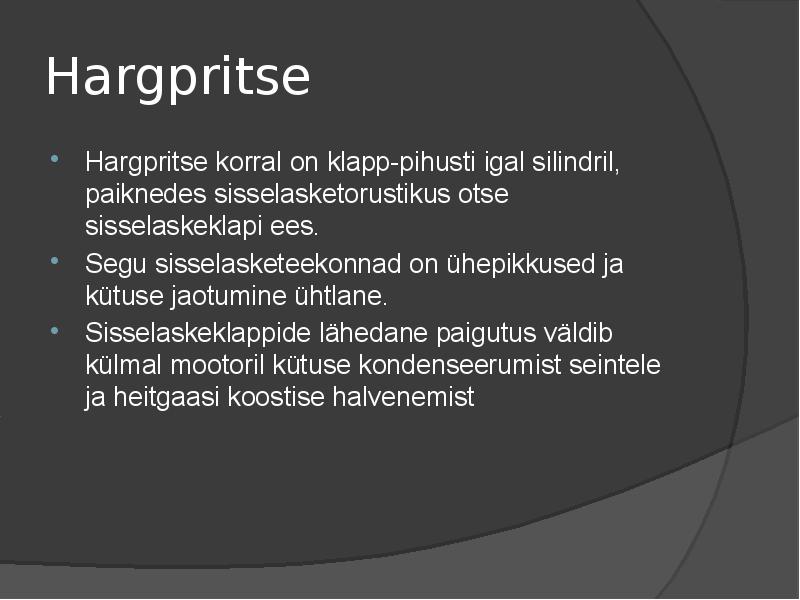

Hargpritse

Hargpritse korral on  klapp -pihusti igal silindril,
paiknedes sisselasketorustikus otse
sisselaskeklapi ees.

Segu sisselasketeekonnad on ühepikkused ja
kütuse  jaotumine  ühtlane.

Sisselaskeklappide  lähedane   paigutus  väldib
külmal  mootoril kütuse kondenseerumist  seintele
ja heitgaasi koostise halvenemist

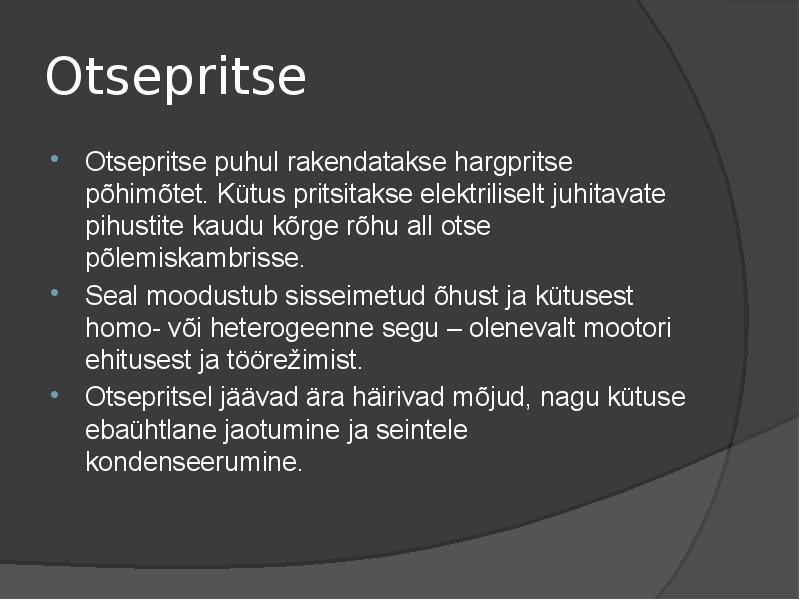

Otsepritse

Otsepritse puhul rakendatakse hargpritse
põhimõtet. Kütus pritsitakse elektriliselt juhitavate
pihustite  kaudu kõrge rõhu al  otse
põlemiskambrisse.

Seal moodustub sisseimetud õhust ja kütusest
homo- või heterogeenne segu – olenevalt mootori
ehitusest ja töörežimist.

Otsepritsel jäävad ära häirivad mõjud, nagu kütuse
ebaühtlane  jaotumine ja seintele
kondenseerumine .

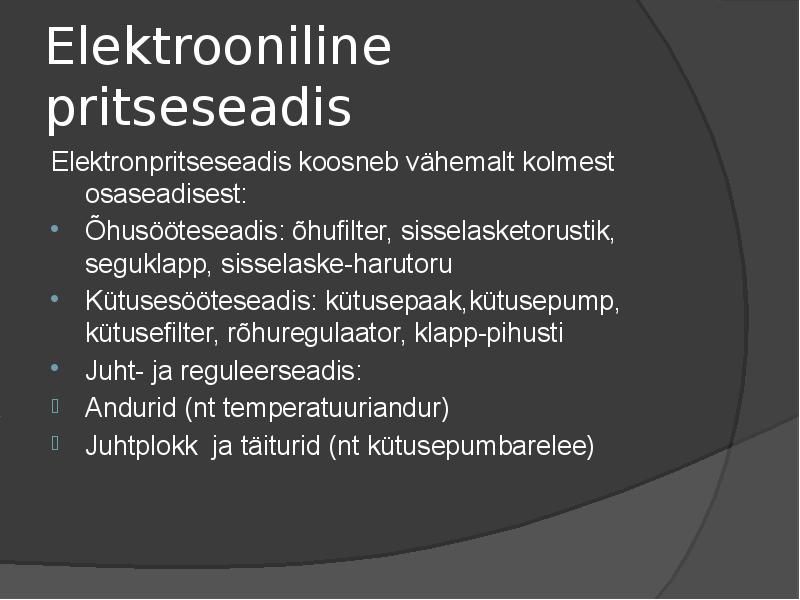

Elektrooniline
pritseseadis
Elektronpritseseadis koosneb vähemalt kolmest
osaseadisest:

Õhusööteseadis: õhufilter, sisselasketorustik,
seguklapp, sisselaske-harutoru

Kütusesööteseadis: kütusepaak,kütusepump,
kütusefilter, rõhuregulaator, klapp-pihusti

Juht- ja reguleerseadis:

Andurid  (nt temperatuuriandur)

Juhtplokk   ja täiturid (nt kütusepumbarelee)

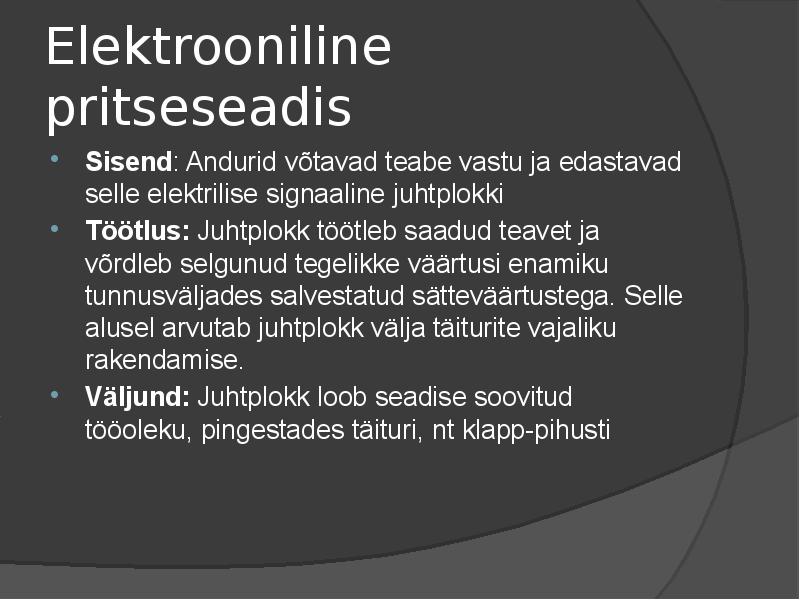

Elektrooniline
pritseseadis

Sisend : Andurid võtavad teabe vastu ja edastavad
sel e elektrilise signaaline juhtplokki

Töötlus: Juhtplokk töötleb saadud teavet ja
võrdleb selgunud tegelikke väärtusi enamiku
tunnusväljades salvestatud sätteväärtustega. Sel e
alusel arvutab juhtplokk välja täiturite vajaliku
rakendamise .

Väljund: Juhtplokk loob seadise soovitud
tööoleku, pingestades täituri, nt klapp-pihusti
