„Õhu läbilöök ja pindlahendus 50 Hz sagedusega vahelduvpingel“ (0)






KÕRGEPINGETEHNIKA
Töö nr. 2 „Õhu läbilöök ja  pindlahendus 50 Hz
sagedusega vahelduvpingel“






Juhendaja

Üliõpilased







Tallinn
2

Sisukord
1.  Töö käik ............................................................................................................................. 3
2.  Katseseadme ja tööskeemide põhimõtteskeemid ........................................................... 4
3.  Arvutused ja mõõtetulemused ......................................................................................... 5
4.  Järeldus ............................................................................................................................. 8
Kasutatud kirjandus ................................................................................................................ 9
Lisad ........................................................................................................................................ 10
L.1. Katsetulemuste  tabelid  ............................................................................................................... 10



3


1.  Töö käik
Töö  eesmärgiks  on  lahenduspinge  määramine  õhus  ja  tahkedielektriku  pinnal  mitmesuguse
kujuga elektroodide puhul 50 Hz sagedusega vahelduvpingel. [1]
Kõigepealt   fikseeritakse  atmosfääri   parameetrid   (rõhk,  temperatuur,  niiskus).  Seejärel
määratakse  õhu  läbilöögipinged  õhus  sõltuvalt  elektroodide  vahekaugusest:  ühtlases  väljas,
mitteühtlases  väljas  elektroodidega   varras   –  varras,  mitteühtlases  väljas  elektroodidega
tasapind   –  varras.  Järgmisena  määratakse  õhu  läbilöögipinged   dielektriku   pinnal  sõltuvalt
elektroodide  vahekaugusest:  ühtlases  väljas,  domineeriva  tangentsiaalkomponendiga,
domineeriva  normaalkomponendiga.  Iga  lahenduspinge  fikseeritakse  madalpingevoltmeetri
näidu   järgi  kaks  korda,  määratakse  aritmeetiline  keskmine  ja  taandatakse  see
normaaltingimustele. Mõõtetulemused esitatakse tabelite ja graafikutena. [1]

4

2.  Katseseadme ja tööskeemide põhimõtteskeemid

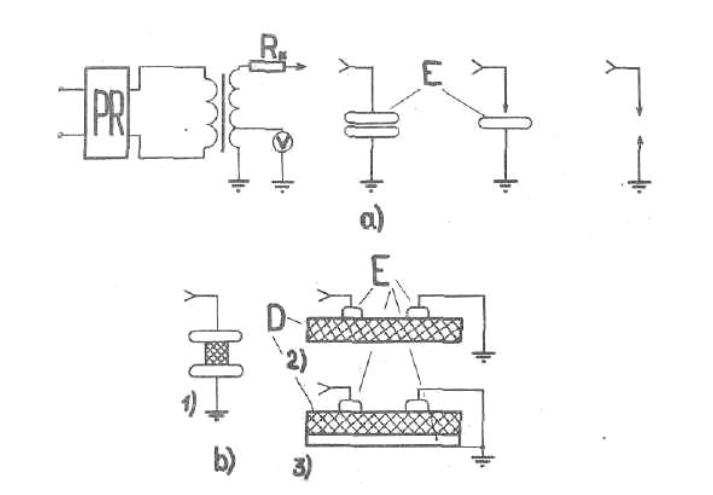

Joonis  1.  Põhimõtteskeemid  lahenduspingete  määramiseks  50  Hz  sagedusega
vahelduvpingel: a) õhus b)tahkedielektriku pinnal.

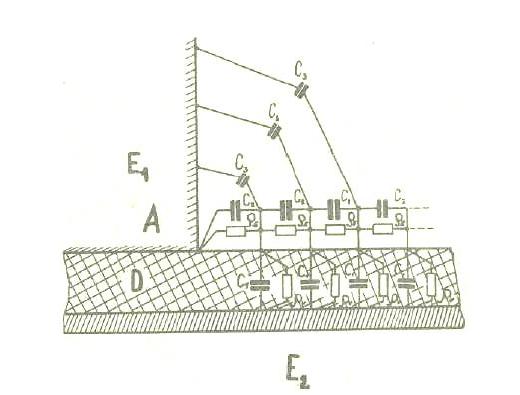

Joonis 2. Dielektriku aseskeem elektroodi serval

5

Liuglahenduse  algpinge  sõltuvust  dielektriku  elektrilistest  parameetritest  ja  mõõtmetest  on
võimalik vaadelda aseskeemi (joonis 2) abil. Aseskeemil on tähistatud: E1,E2 –  elektroodid , D
–  dielektrik,  C1  –  dielektriku  pinnaühiku   mahtuvus   alumise  elektroodi  E2  suhtes,  C2  –
dielektriku  pinnaühikute  omavaheline  mahtuvus,  C3  –  dielektriku  pinnaühiku  mahtuvus
ülemise elektroodi E1 suhtes, pv – dielektriku mahtuvus, ps – dielektriku pinnaeritakistus. [1]

3.  Arvutused ja mõõtetulemused
Lahenduspinged taandatakse normaaltingimustele valemiga (1).
















Kus
Ul0 – lahenduspinge normaaltingimustel,
U1 – lahenduspinge tegelikel atmosfääritingimustel,
k – õhu niiskust  arvestav tegur,
δ – õhu suhteline tihedus.

Õhu suhteline tihedus leitakse valemiga (2).













  (2)


Kus
p –  õhurõhk mmHg,


t – õhu temperatuur    ᴼC.

Õhu elektriline tugevus leitakse valemiga (3).






                                                   (3)

Kus
El – elektriline tugevus,


S – elektroodide vahekaugus cm,


δ – õhu suhteline tihedus.

6

Tabel 1. Mõõte - ja arvutustulemused
Temperatuur
Õhurõhk
p
k
δ
Tkuiv [ᴼ]  Tmärg [ᴼ]  [mmHg]
21
14,1
766
1,04
1,005
U1
U1kesk
Normaaltingimused
Nr
[kV]
S [cm]
[kV]
[kV]
Ühtlane väli, tasapind-
1
31,4
1,8
31,3
32,4
tasapind
2
31,2
3
62,9
3,6
62,4
64,6
4
61,9
1
29,3
Ebaühtlane  väli, varras
5
29,4
30,4
-
2
29,5
tasapind
3
47,0
10
47,3
48,9
4
47,6
1
48,8
Ebaühtlane väli, varras
7
48,35
50,0
-
2
47,9
varras
3
66,4
11
66,6
68,9
4
66,8
1
11,4
Dielektrikuga ühtlases
1,7
11,5
11,9
2
11,6
väljas
3
14,8
2,5
15,1
15,6
4
15,4
1
30,6
Domineeriva
5
30,2
31,3
2
29,8
tangentsiaalkomponendig
3
51,5
a
10
51,7
53,5
4
51,9
1
29,8
7
29,2
30,2
Domineeriva
2
28,6
normaalkomponendiga
3
42,5
16
43
44,5
4
43,5

Tabel 2. Õhu elektriline tugevus
U1kesk  El

S [cm]
[kV]
[kVm/cm]
Ühtlane väli, tasapind
1,8
31,3
29,7
- tasapind
3,6
62,4
28,2
Ebaühtlane väli, varras
5,0
29,4
27,7
-tasapind
10,0
47,3
26,8
Ebaühtlane väli, varras
7,0
48,35
27,2
-varras
11,0
66,6
26,7
Dielektrikuga ühtlases väljas
1,7
11,5
29,9

2,5
15,1
29,0
Domineeriva
5,0
30,2
27,7
tangentsiaalkomponendiga
10,0
51,7
26,8
Domineeriva
7,0
29,2
27,2
7

normaalkomponendiga
16,0
43
26,3

70
60
50
Ühtlane väli
  40
V
 k
Ebaühtlane väli, varras-
U, 30
tasapind
Ebaühtlane väli, varras-
20
varras
10
Dielektrikuga ühtlases
väljas
0
0
2
4
6
8
10
12
S, cm

Graafik  1. Õhu läbilöögipinged õhus sõltuvalt elektroodide vahekaugusest.

60
50
40

V
 k 30
Domineeriva
U,
tangentsiaalkomponendiga
20
Domineeriva
normaalkomponendiga
10
0
0
5
10
15
20
S, cm

Graafik
2.
Läbilöögi
sõltuvus
elektroodide
vahekaugusest
domineeriva
tangentsiaalkomponendiga ja domineeriva normaalkomponendiga.



8

4.  Järeldus
Töö eesmärgiks oli lahenduspingete määramine õhus ja tahkedielektriku pinnal mitmesuguse
kujuga elektroodide puhul 50 Hz sagedusega vahelduvpingel.
Õhu  elektriline  tugevus  sõltub  elektrivälja   kujust ,  rakendatud  pinge  kujust,  atmosfääri
parameetritest ja elektroodidevahelisest kaugusest.
Graafikult  1  on  näha,  et  õhul  on  maksimaalne  elektriline  tugevus  ühtlases  väljas,  mille
tekitamiseks  kasutati  Rogowski  elektroode,  mis  on  ümardatud  servadega   tasapinnalised
elektroodid.
Mitteühtlases väljas sõltuvad läbilöögipinged vähe elektroodide kujust, seetõttu on kasutatud
kahte  elektroodide  süsteemi:   teravik   –  teravik  ja  tasapind  –  teravik.  Võrdsetel  elektroodide
vahekaugustel   on  läbilöögipinge  varraselektroodide  puhul  suurem  kui  varras  –  tasapind
elektroodidel,  sest  viimasel  juhul  on  elektroodide  süsteemi  suurema  mahtuvuse  tõttu  laeng
elektroodidel suurem ja lahenduse arendamine kergem.
Tahkedielektrikuga  ühtlases  elektriväljas  toimub  lahendusena  ülelöök  ja  alati  madalamal
pingel kui õhu läbilöök samal elektroodide vahekaugusel ilma tahkedielektrikuta.
Graafikult  2  on  näha,  et  domineeriva  tangentsiaalkomponendi  katsetamisel  toimus  ülelöök
kõrgematel
pingetel
kui
elektriväljas,
kus
domineeris
elektrivälja
tugevuse
normaalkomponent.  Domineeriva  normaalkomponendi  puhul  eelneb  ülelöögile  nii   koroona -
kui  ka  liuglahendus.  Domineeriva  tagentsiaalkomponendi  puhul  võib  ülelöögile  eelneda
koroonalahendus .
Graafikud   ei  ole   lineaarsed   ja  see  võib  tuleneda  mõõtmisel  tekkinud  ebatäpsustest,  sest
volmeeter  ei  salvestanud  lahenduspingeid,  mistõttu  märgiti  tulemusteks  viimasena  nähtud
pinge,  mis  võis  erineda  tegelikkusest.  Elektroodide  vahekauguste  määramine  toimus
joonlauaga, mis võis samuti põhjustada ebatäpsusi.
Tabelist  2  on  näha,  et  elektroodide  vahekaugustel  S=0,5...50  cm  on  õhu  elektriline  tugevus
ühtlases  väljas  E
/cm,  nagu   mainitud   ka  laboratoorse  töö  juhendis.  Mitteühtlases
l
30  kVm
väljas  on  elektriline  tugevus  väiksem  kui  ühtlases  väljas  ja  läbilöögile  eelneb  alati
koroonalahendus, s.o, õhu osaline läbilöök väikese kõverusraadiusega elektroodi juures.


9

Kasutatud kirjandus
[1] TTÜ  Elektroenergeetika  instituut, „Laborijuhend nr 2," [WWW] [13.11.2014].
https://ois.ttu.ee/portal/page?_pageid=35,428206&_dad=portal&_schema=PORTAL&p_
id=3415&p_mode=3&p_popup=Y


10

Lisad
L.1. Katsetulemuste tabelid
