Võrgukaart ja arvutivõrk,
OSI mudel
Merilyn Renser 11A

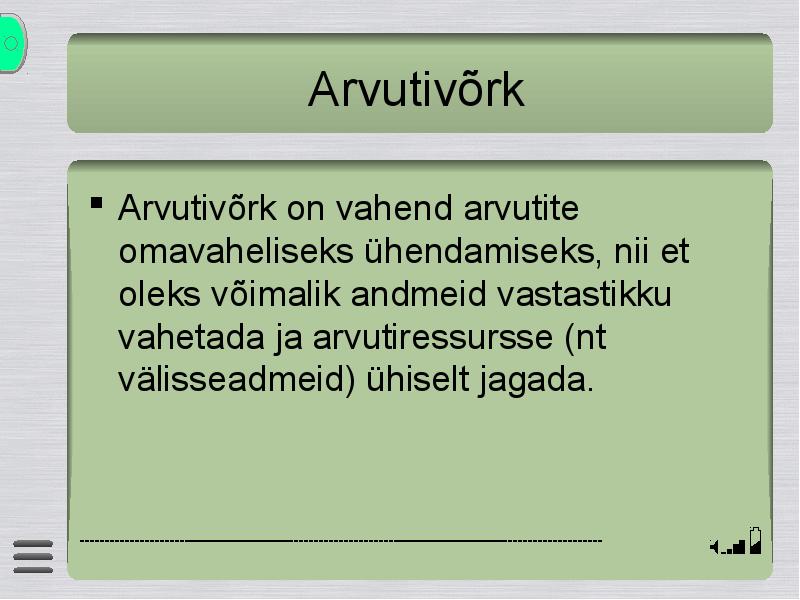

Arvutivõrk
 Arvutivõrk on vahend arvutite
omavaheliseks  ühendamiseks , nii et
oleks võimalik andmeid vastastikku
vahetada ja arvutiressursse (nt
välisseadmeid) ühiselt jagada.

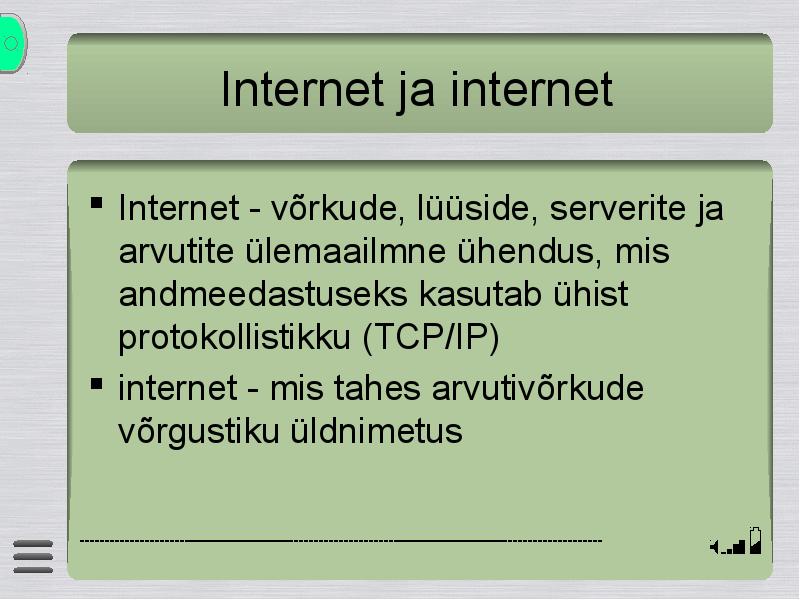

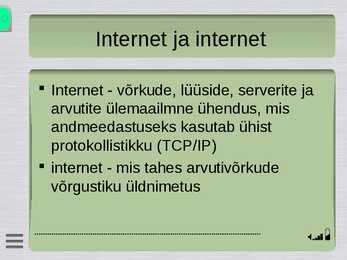

Internet  ja internet
 Internet - võrkude, lüüside, serverite ja
arvutite ülemaailmne ühendus, mis
andmeedastuseks kasutab ühist
protokollistikku (TCP/IP)
 internet - mis tahes arvutivõrkude
võrgustiku üldnimetus

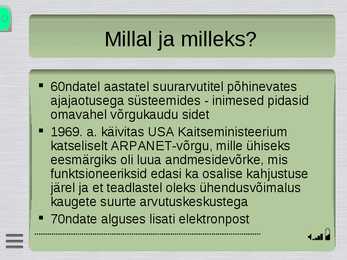

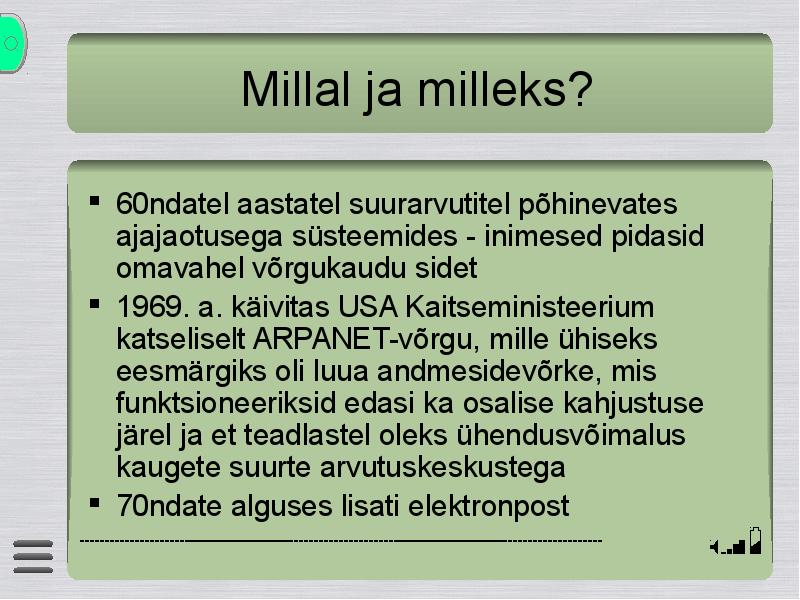

Millal ja milleks?
 60ndatel aastatel suurarvutitel põhinevates
ajajaotusega süsteemides - inimesed  pidasid
omavahel võrgukaudu sidet
 1969. a. käivitas USA Kaitseministeerium
katseliselt  ARPANET -võrgu, mille ühiseks
eesmärgiks oli luua andmesidevõrke, mis
funktsioneeriksid edasi ka  osalise  kahjustuse
järel ja et teadlastel oleks ühendusvõimalus
kaugete suurte arvutuskeskustega
 70ndate alguses lisati elektronpost

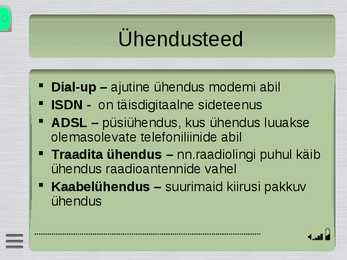

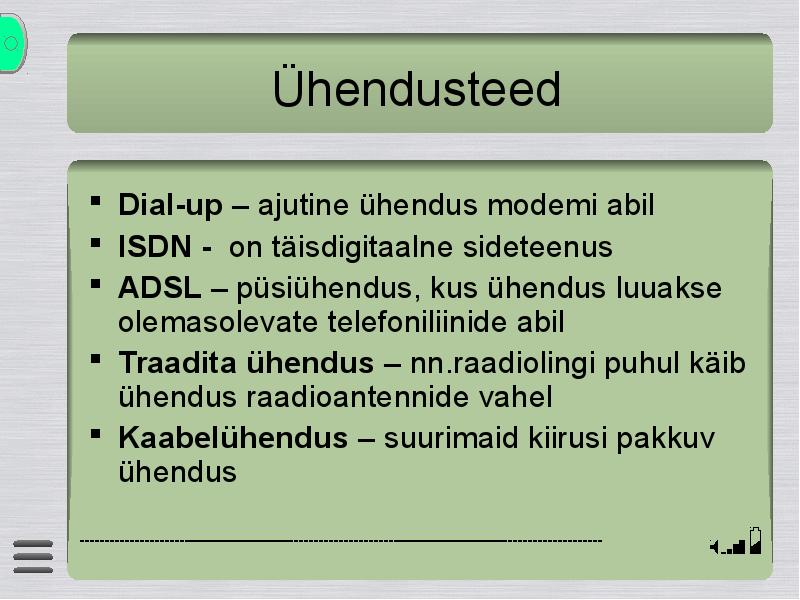

Ühendusteed
  Dial -up – ajutine ühendus modemi abil
 ISDN -  on täisdigitaalne sideteenus
  ADSL – püsiühendus, kus ühendus  luuakse
olemasolevate telefonili nide abil
 Traadita ühendus – nn.raadiolingi puhul käib
ühendus raadioantennide vahel
 Kaabelühendus – suurimaid ki rusi  pakkuv
ühendus

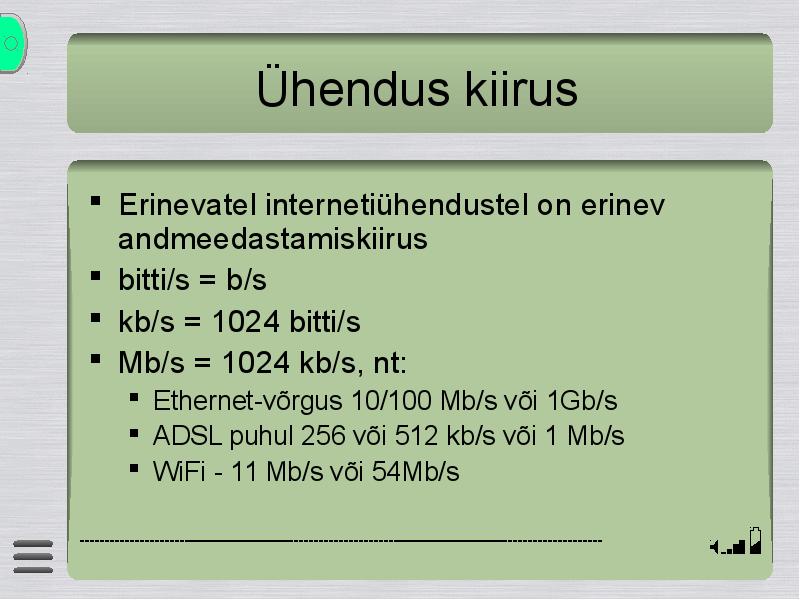

Ühendus kiirus
 Erinevatel internetiühendustel on erinev
andmeedastamiski rus
 bitti/s = b/s
 kb/s = 1024 bitti/s
 Mb/s = 1024 kb/s, nt:
 Ethernet-võrgus 10/100 Mb/s või 1Gb/s
 ADSL puhul 256 või 512 kb/s või 1 Mb/s
  WiFi  - 11 Mb/s või 54Mb/s

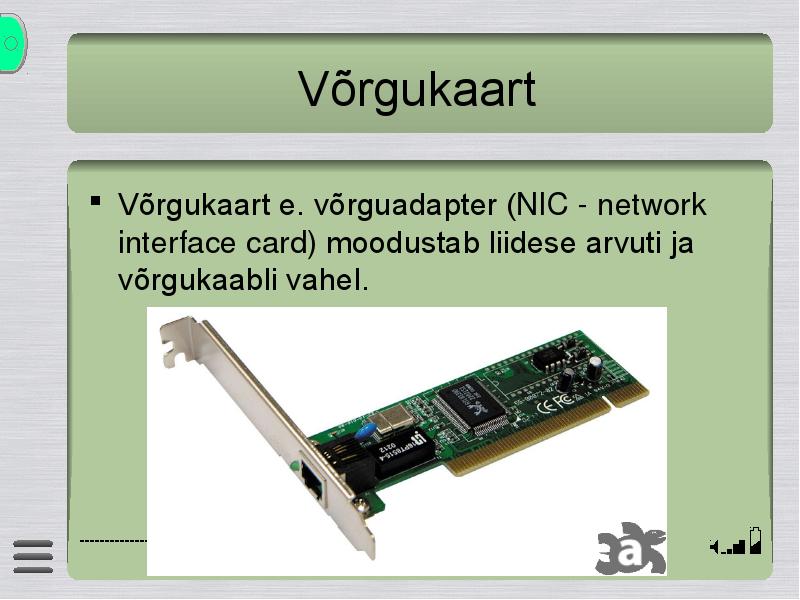

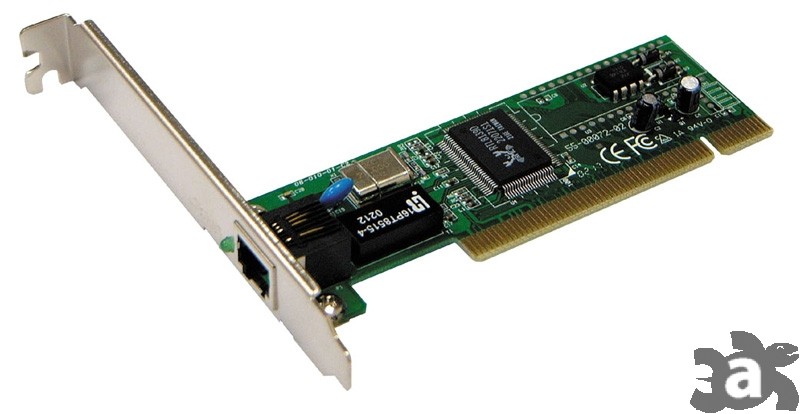

Võrgukaart
 Võrgukaart e. võrguadapter (NIC -  network
interface card) moodustab li dese arvuti ja
võrgukaabli vahel.

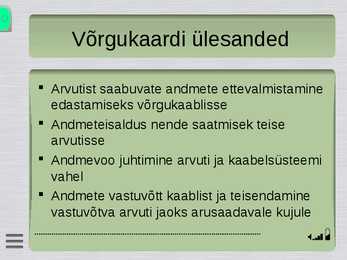

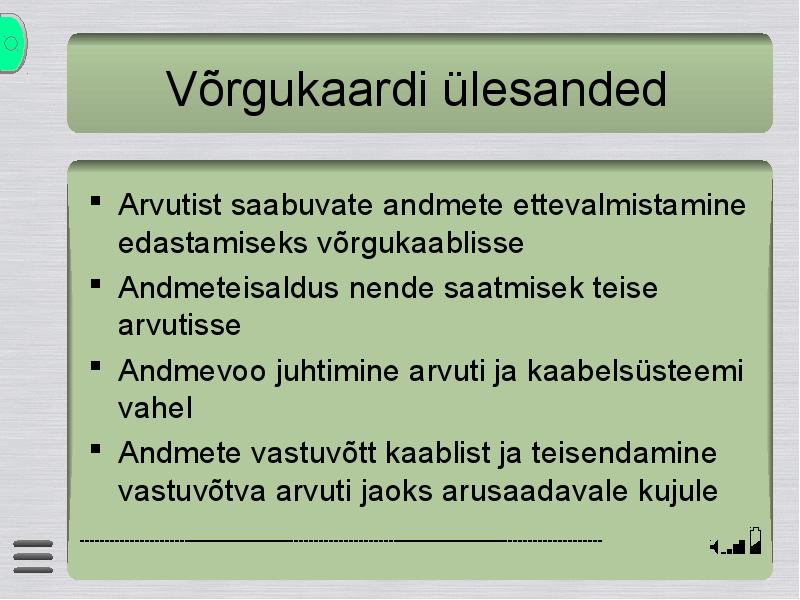

Võrgukaardi ülesanded
 Arvutist saabuvate andmete ettevalmistamine
edastamiseks võrgukaablisse
 Andmeteisaldus nende saatmisek teise
arvutisse
 Andmevoo juhtimine arvuti ja kaabelsüsteemi
vahel
 Andmete vastuvõtt kaablist ja  teisendamine
vastuvõtva arvuti jaoks arusaadavale kujule

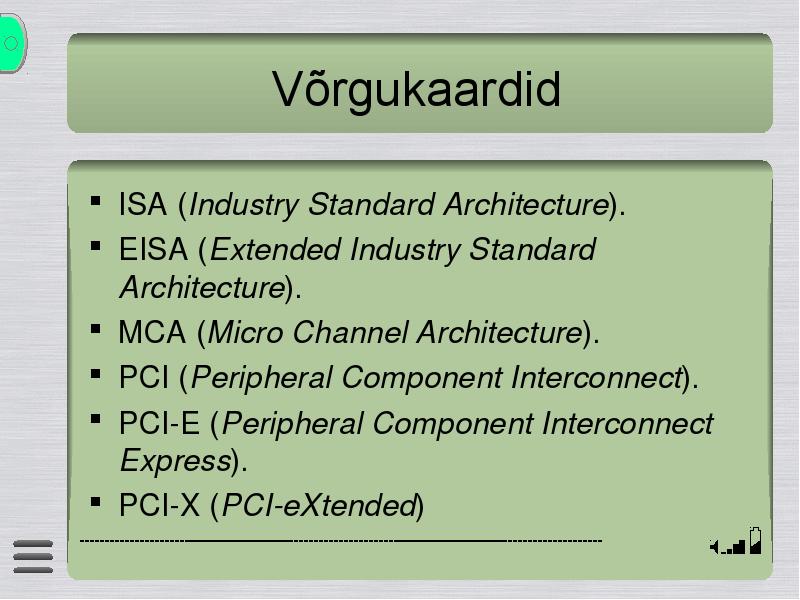

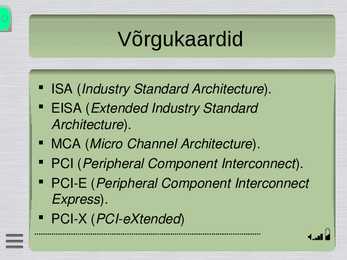

Võrgukaardid
 ISA (Industry Standard  Architecture ).
 EISA ( Extended Industry Standard
Architecture).
 MCA (Micro Channel Architecture).
 PCI (Peripheral Component Interconnect).
 PCI-E (Peripheral Component Interconnect
Express).
 PCI-X (PCI-eXtended)

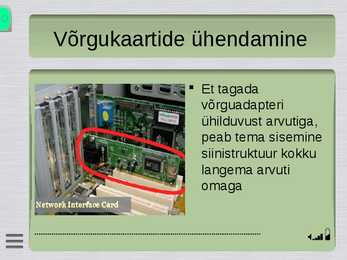

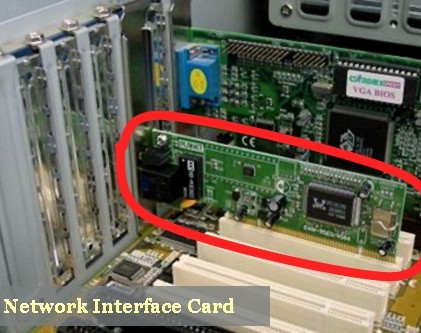

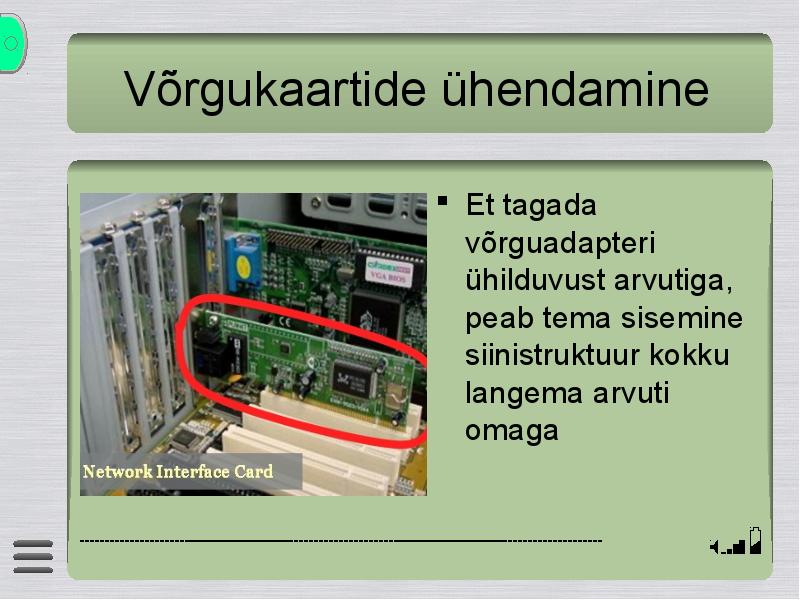

Võrgukaartide ühendamine
 Et tagada
võrguadapteri
ühilduvust arvutiga,
peab tema sisemine
siinistruktuur kokku
langema  arvuti
omaga

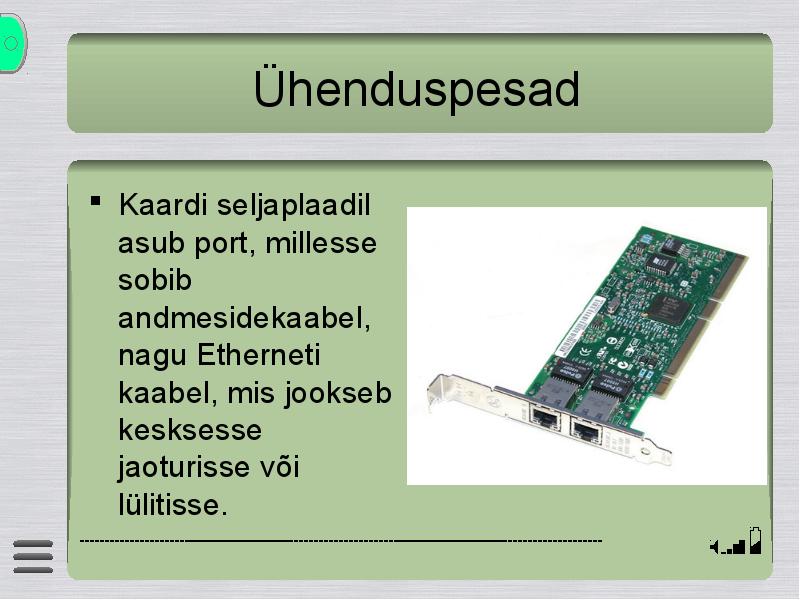

Ühenduspesad

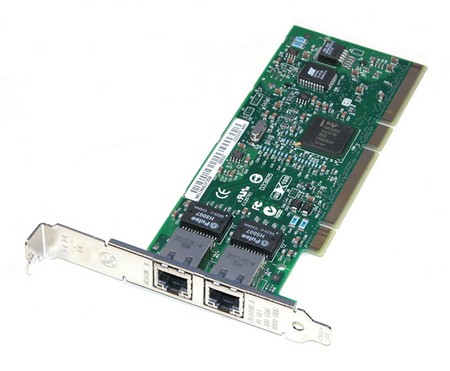

 Kaardi seljaplaadil
asub port, mil esse
sobib
andmesidekaabel,
nagu Etherneti
kaabel , mis  jookseb
kesksesse
jaoturisse või
lülitisse.

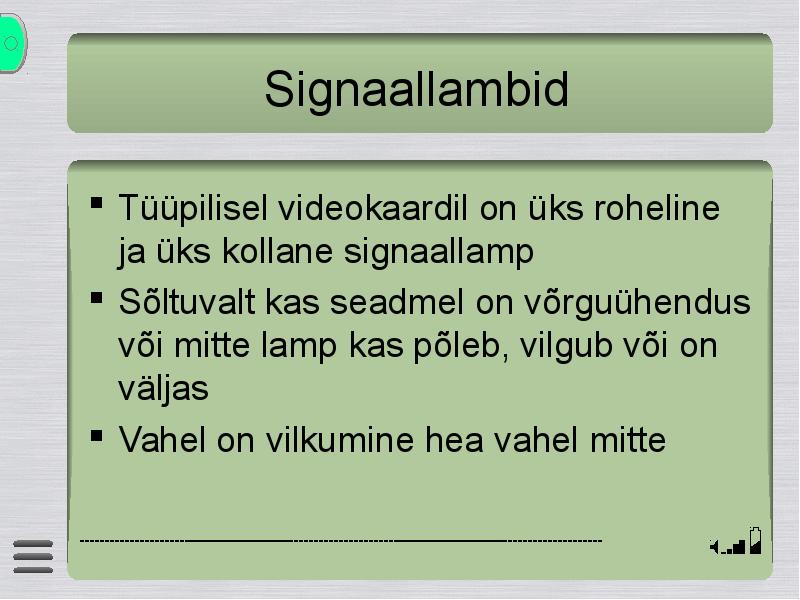

Signaallambid
 Tüüpilisel videokaardil on üks roheline
ja üks kollane signaallamp
 Sõltuvalt kas  seadmel on võrguühendus
või mitte lamp kas põleb, vilgub või on
väljas
 Vahel on vilkumine hea vahel mitte

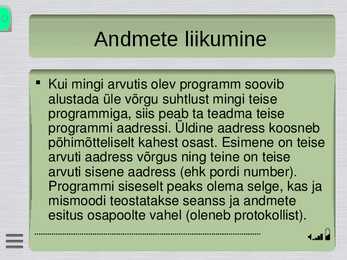

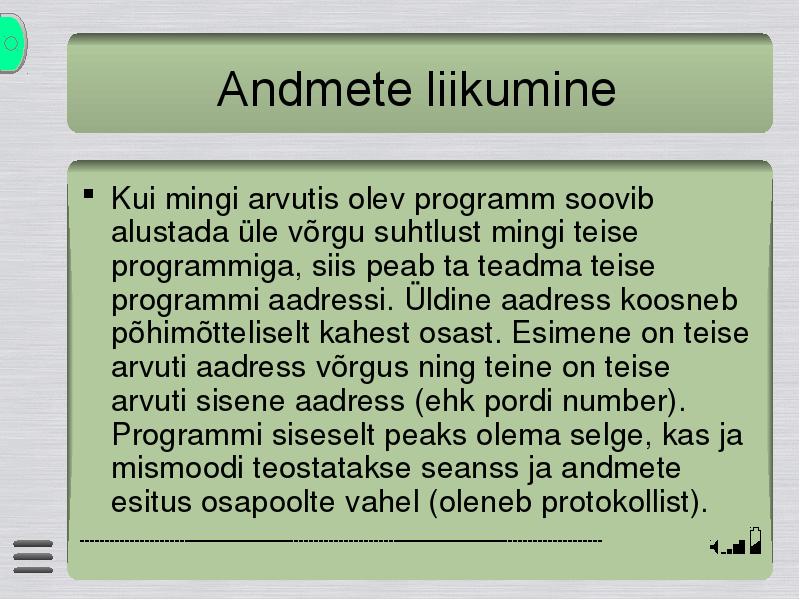

Andmete liikumine
 Kui mingi arvutis olev programm soovib
alustada üle võrgu suhtlust mingi teise
programmiga, siis peab ta teadma teise
programmi aadressi. Üldine aadress koosneb
põhimõtteliselt kahest osast. Esimene on teise
arvuti aadress võrgus ning teine on teise
arvuti sisene aadress (ehk pordi number).
Programmi siseselt peaks olema selge, kas ja
mismoodi  teostatakse seanss  ja andmete
esitus osapoolte vahel (oleneb protokollist).

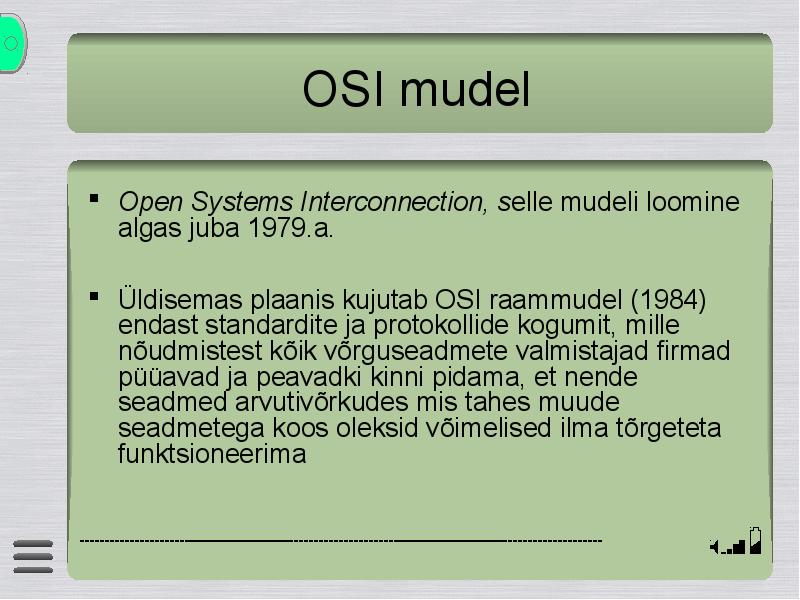

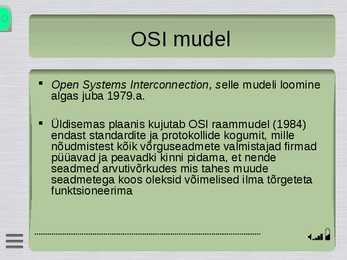

OSI mudel
  Open  Systems Interconnection, sel e mudeli loomine
algas juba 1979.a.
 Üldisemas plaanis kujutab OSI raammudel (1984)
endast standardite ja protokol ide kogumit, mil e
nõudmistest kõik võrguseadmete valmistajad firmad
püüavad ja peavadki kinni  pidama , et nende
seadmed  arvutivõrkudes mis tahes muude
seadmetega koos oleksid võimelised ilma tõrgeteta
funktsioneerima

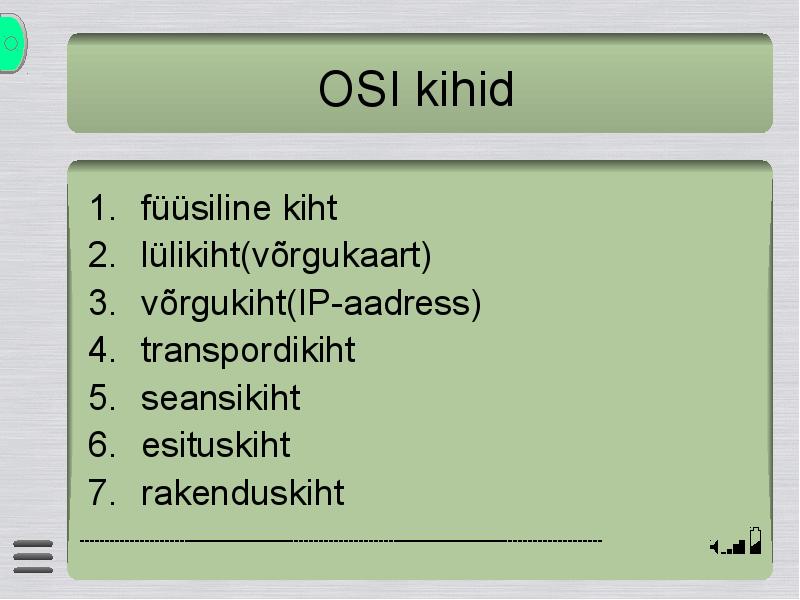

OSI  kihid
1. füüsiline kiht
2. lülikiht(võrgukaart)
3. võrgukiht(IP-aadress)
4. transpordikiht
5. seansikiht
6. esituskiht
7. rakenduskiht

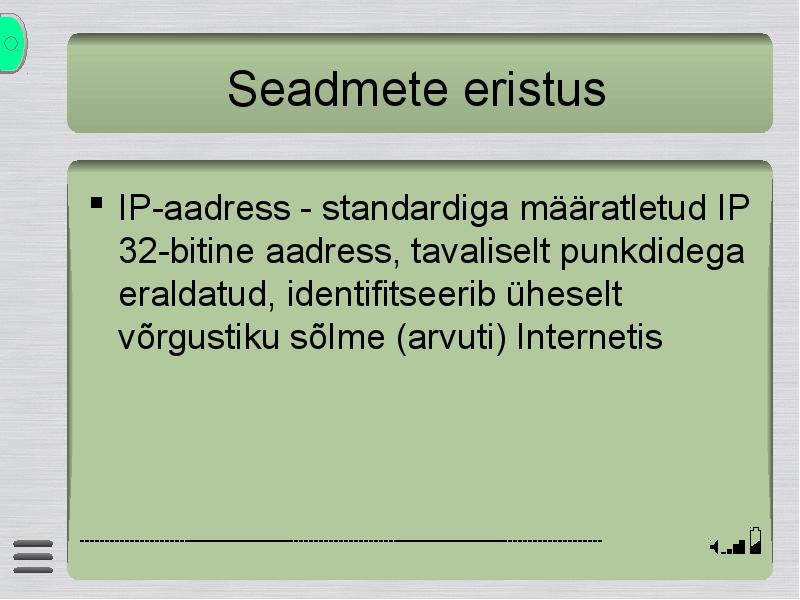

Seadmete  eristus
 IP-aadress - standardiga määratletud IP
32- bitine  aadress, tavaliselt punkdidega
eraldatud, identifitseerib üheselt
võrgustiku sõlme (arvuti) Internetis


Tänan tähelepanu eest!
