INTEGRAALLÜLITUSED
Kokkuvõte
Juhendaja : Leo Nirgi
Rakvere 2015

Sisukord

1. CMOS 4011 3
2.CMOS 4013 5
3.CMOS 4069 7
4.CMOS 4071 8
5.CMOS 74HC02E 9
6.Viited 10

CMOS 4011

CMOS 4011 näol on tegemist 14-klemmilise DIL ( Dual -In-Line) digitaalse integraallülitusega. DIL tähis täpsustab klemmide asetust, mis 4011 puhul on 7+7 klemmi paralleerselt. CMOS on lühend inglise keelsest nimest Complementary metal –oxide– semiconductor ehk (teineteise) olekust erinevad metalloksiid pooljuhid ( viide 1).
Joonis 1: CMOS 4011 integraallülitus
Klemme hakatakse lugema alati ülemise nõgu vasakpoolsest küljest. Integraallülitusele rakendatakse pinge 14. klemmile ja maandatakse 7. klemmilt . 4011 integraallülitus koosneb neljast väravast (vt. Joonis 1). Värava tüüpi näitab selle tingmärk. Sel puhul on tingmärgiks NAND (Not And). Input’i ehk sisendi poolt on ruut ja output’i e. väljundi poolt on ümar ning otsas väike ring. See tähendab, et see on NOT AND värav inverteeritud väljundiga. Kui mõlemad sisendid (nt. A1 ja B1) on kõrged (high), siis väljund (Q1) ei ole (NOT) „kõrge“ vaid on „madal“. Võimalikud on neli erinevat varianti (vt. tõetabelilt Joonis 2).
„Kõrge“ (high) tähendab, et sisendile rakendatud pinge on enam kui pool pingeallikast avalduvast pingest. „Madal“ (low) tähendab, et sisendile rakendatud pinge on vähem kui pool pingeallika pakutavast pingest. Näiteks: Pingeallikas on 9- Volti , siis kõik mis jääb ülespoole 5-Voldist on kõrge ja kõik mis jääb alla 4- Voldi on madal. Kusagile 4- ja 5-Voldi vahele jääb ülemineku lävi, millal värav hakkab lülitama (viide 1).
Joonis 2: CMOS 4011 tõetabel

CMOS 4013

CMOS 4013 sees on kaks D-tüüpi flip flop ’pi, mis on omavahel täiesti iseseisvad (viide 2). Välja arvatud pingeallika klemmide (14 ja 7) ja korpuse, ei jaga nad midagi ühist.
Flip Flop on elektrooniline ahel, millel on kaks stabiilset olekut ning millega on võimalik oleku informatsiooni salvestada . Samuti nimetatakse seda bistabiilseks multivibraatoriks. Üks flip flop suudab salvestada ühte biti jagu andmeid (kas „1“ või „0“) (viide 3).
Flip flop’il on kaks väljundit, mida joonisel märgitakse Q tähega . Ühel väljundil on Q tähe kohal aga kriips , mis tähendab, et väljundid on oma vahel alati erinevad (ingl. k. complementary) (viide 2).
Näiteks: Klemm 1 ja 2 on väljundid ja kui klemm 1 on „kõrge“, siis klemm 2 on alati „madal“ ning vice versa.
Ühel D-tüüpi flip flopil on neli sisendit: Data, Clock , Set ja Reset . Clock ehk kella sisendi juures on märgitud kolmnurk (vt Joonis 3). See tähendab, et sisend on äärele reageeriv (ingl. k. edge triggered ) ehk see reageerib ainult kiiretele pinge muutustele. CMOS 4013 puhul on tegemist tõusvale äärele reageeriv (ingl. k. rising-edge triggered) flip flop’iga, sest see reageerib ainult järsule muutusele „madalast“ olekust „kõrgesse“ (vt Joonis 4). Ülejäänud kolmele sisendile pole oluline kiire pinge muutus (vt Joonis 5) (viide 4).
Joonis 3: CMOS 4013 flip flop
Joonis 4: Tõusvale äärele reageeriv flip flop

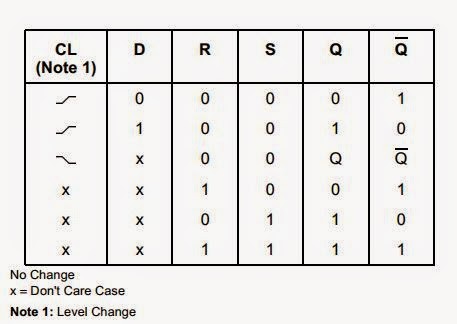

Joonis 5: D-tüüpi flip flopi tõetabel

CMOS 4069

CMOS 4069 integraallülitus koosneb kuuest (hexa) eraldiseisvast inverter väravast (NOT gate ) (viide 5). Seda kutsutakse kuue inverteri tõttu ka hex inverter’iks. Sisendisse rakendatud pinge on alati vastupidine väljundisse saadetavale pingele (vt Joonis 6).
CMOS 4069 on 14-klemmist koosnev DIL integraallülitus ehk 7+7 klemmide asetusega. Klemmile 14 rakendatakse pingeallikast pinge ning klemmilt 7 maandatakse. CMOS 4069 koosneb kuuest sisendist ja nendele vastavast kuuest väljundist (vt Joonis 7).
Joonis 6: Inverteri tõetabel.

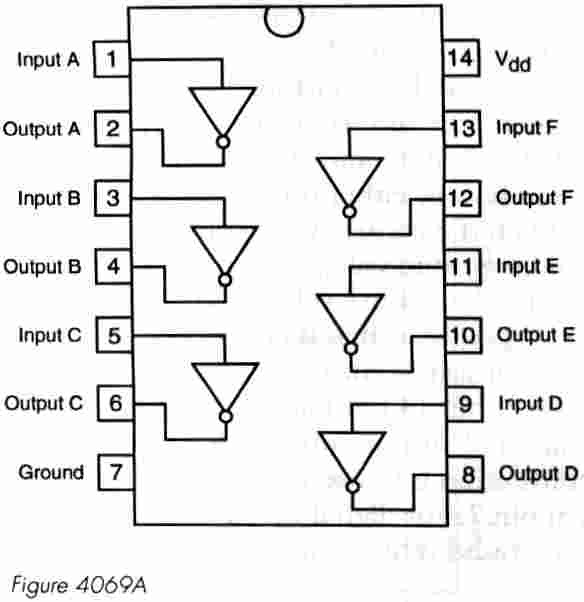

Joonis 7: CMOS 4069 hex inverter

CMOS 4071

CMOS 4071 on neljast „või“ (OR) väravast koosnev integraallülitus. See on 14-klemmist koosnev DIL integraallülitus ehk 7+7 klemmide asetusega. Klemmile 14 rakendatakse pingeallikast pinge ning klemmilt 7 see maandatakse (vt Joonis 8).
„Või“ värav tähendab seda, et kui kahest sisendist üks või teine on „kõrge“, siis on ka väljund „kõrge“ (vt Joonis 9)
Joonis 8: CMOS 4071
Joonis 9: OR loogilise värava tõetabel.

CMOS 74HC02E

CMOS 74HC02E on neljast NOR väravast koosnev integraallülitus. See on 14-klemmist koosnev DIL integraallülitus ehk 7+7 klemmide asetusega. Klemmile 14 rakendatakse pingeallikast pinge ning klemmilt 7 see maandatakse. Loogiline värav koosneb kahest sisendist ja ühest väljundist. (vt Joonis 10).
NOR (NOT OR) värav tähendab seda, et väljund on alati vastupidine sisenditele (viide 6). Kui sisendite summa on nullist erinev, siis väljund on „madal“ (vt Joonis 11).

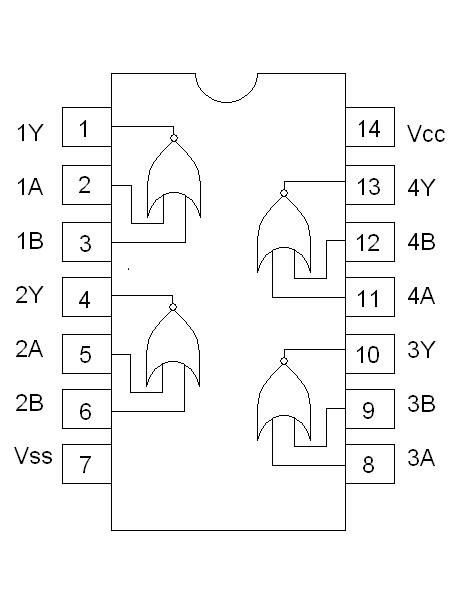

Joonis 10: CMOS 74HC02E NOR värav

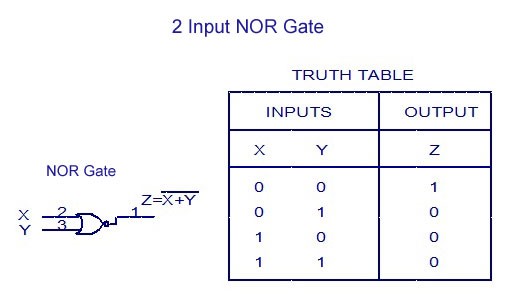

Joonis 11: Kahe sisendiga NOR värava tõetabel.

Viited

1. Ron. (2012, veebruar). „An Introduction To The Cmos 4011“. Kasutamise kuupäev: 28.04.2015.a, allikas http://www.zen22142.zen.co.uk/ronj/cm11.html
2. Ron. (2012, veebruar). „Toggle Switch No.1 S-M“. Kasutamise kuupäev: 28.04.2015.a, allikas http://www.zen22142.zen.co.uk/ronj/tg1s.html
3. Wikipedia. „Flip-flop (electronics)“. Kasutamise kuupäev: 28.04.2015.a, allikas http://en.wikipedia.org/wiki/Flip-flop_%28electronics%29
4. Doctronics. „Dual D-type flip-flops“. Kasutamise kuupäev: 28.04.2015.a, allikas http://www.doctronics.co.uk/4013.htm#navigation
5. Wikipedia. „Inverter (logic gate)“. Kasutamise kuupäev: 28.04.2015.a, allikas http://en.wikipedia.org/wiki/Inverter_%28logic_gate%29
6. Wikipedia. „NOR gate“. Kasutamise kuupäev: 28.04.2015.a, allikas http://en.wikipedia.org/wiki/NOR_gate
