Gradiendi leidmine sisaldab endas kolme osatuletise võtmist. Jõu kolm komponenti on nendega võrreldes vastandmärgilised. 1.3.4. Energia jäävuse seadus: Energia jäävuse seaduse kohaselt konservatiivsete jõudude väljas mehaaniliselt isoleeritud süsteemi koguenergia on konstantne. E=const.Energia ei teki ega kao, vaid muutub ühest liigist teise, nagu näiteks potensiaalsest kineetilisse. dT+dV=0 dT=-dV 1.4. Jäiga keha deformatsioon 1.4.1. Normaalpinge ja elastsusmoodul: Normaalpinge on mõiste tugevusõpetusest ning ta tähendab lõikepinnaga risti paiknevat pingekomponenti. Normaalpinge on vektoriaalne suurus ning ta tähis tugevusarvutustes on . Kogupinge avaldub normaal- ja tangentsiaalpinge kaudu valemiga . Kogupinget pole aga otstarbekas kehas mõjuvate sisepingete hindamiseks kasutada, sest paljud materjalid taluvad normaal- ja
PROBLEEM: Liigselt lihtsustatud arvutusskeem Liigselt keerukas arvutustulemuste lai määramatus (konstruktsiooni arvutusskeem mahukas puudulik töökindlus ja/või ebaökonoomsus) arvutustöö Arvutusskeemi koostamine (lihtsustuste hulk) on kogemuslik!! 2.2. Pikikoormuse mõju vardale Deformatsioon = detaili (tarindi, keha, Elastsus = materjali omadus koormuse varda) kuju ja mõõtmete muutus vähenedes taastada detaili esialgsed kuju (koormuste mõjudes) ja mõõtmed (osaliselt või täielikult) Enamus konstruktsioonimaterjale (teras, alumiinium, puit, betoon, jne) loetakse koormuse teatud piirides täielikult elastseteks (s.o. kehtib Hooke'i seadus) .
deformeerunud keha mõõtmed asendatakse algmõõtmetega 20. Mis on materjali piirseisund? Materjali piirseisund - materjali seisund koormuse mõjudes, mil koormuse edasine suurenemine põhjustab materjali töövõime kadumise (ja konstruktsiooni avarii) 21. Mis juhtub detailiga selle materjali piirseisundi saabudes? Edasisel suurenemisel detaili töövõime kaob (läheb katki) 22. Mis on materjali tõmbediagramm? Tõmbediagramm (= pinge - deformatsiooni tunnusjoon) = (standardsest) tõmbekatsest saadud taandatud koormuse ja suhtelise deformatsiooni graafik. 23. Milleks vajatakse materjali tõmbediagrammi? Et määrata tema tugevus ja samas ka sobivus kasutamiseks. 24. Mis on materjali proportsionaalsuspiir? Proportsionaalsuspiir, suurim pinge (punktis A), mille korral kehtib veel Hooke'i seadus. 25. Mis on materjali elastssuspiir? Ülemine elastsuspiir ReH ehk, pinge, mille ületamisel algab materjali voolamine. Alumine
tugevusanalüüsil jäetakse need deformatsioonid arvestamata ehk deformeerunud keha mõõtmed asendatakse algmõõtmetega 1.14. Mis on materjali piirseisund? Materjali piirseisund = materjali seisund koormuse mõjudes, mil koormuse edasine suurenemine põhjustab materjali töövõime kadumise (ja konstruktsiooni avarii) 1.15. Mis on materjali tõmbediagramm? Tõmbediagramm (= pinge deformatsiooni tunnusjoon) = (standardsest) tõmbekatsest saadud taandatud koormuse ja suhtelise deformatsiooni graafik 1.16. Milleks vajatakse materjali tõmbediagrammi? Et määrata tema tugevus ja samas ka sobivus kasutamiseks. 1.17. Mis on materjali proportsionaalsuspiir? Proportsionaalsuspiir, suurim pinge (punktis A), mille korral kehtib veel Hooke'i seadus 1.18. Mis on materjali elastssuspiir?

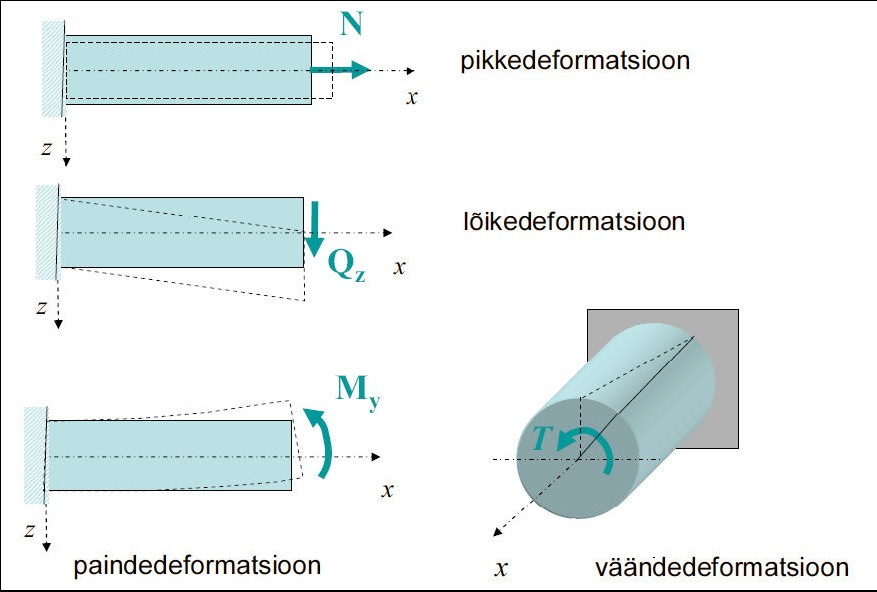

"Puhas" lõige tekib vaid põik-koormatud varda sellisel lühikesel osal, kus paindemomendi mõju on väike. Lõige (tegelikult) = suure põikjõu Q ja Põikjõuga Q kaasneb alati väikese paindemomendi M koosmõju paindemoment M Iga sisejõud on seotud eripärase tööseisundi ja deformatsiooni tekkimisega detaili materjalis ning spetsiifilise purunemismehhanismiga avarii korral (Joon.7.2). Pike Puhas lõige Vääne Puhas paine 1. Ristlõiked jäävad tasapinnalisteks, v.a. mitte-ümarvarraste väändel (Bernoulli hüpotees); 2. Ristlõigete kuju ei muutu;
Lubatav pinge on piirpinge, mida on vähendatud nominaal varutegur Sn korda. Deformatsioonienergia- deformeerumisel koguneb hulk energiat, koormuse eemaldamisel see energia vabaneb. Mida suurem on konstruktiivne deformeeruvus, seda suuremat enertiat saab ta varuda enne purunemist, nt kasutades löögi energiat(autode põrkerauad) ). Tõmbediagramm (= pinge - deformatsiooni tunnusjoon) = (standardsest) tõmbekatsest saadud taandatud koormuse ja suhtelise deformatsiooni graafik. Ristlõike geomeetrilised karakteristikud A pindala m2 Sx, Sy staatiline moment m3 (raskuskese) Ix, Iy telginertsmoment m4 (paine) Ixy tsentrifugaalinertsmoment m4 (peatelgede asend) Ip polaarinertsimoment m4 (vääne) Imax, Imin (Iu, Iv) peainertsimomendid Wx, Wy vastupanumoment m3 Aktiivsed jõud koormised (välisjõud). Passiivsed jõud toereaktsioonid.
voolamisega. Reoloogilised mudelid: Reoloogia on kindlaks teinud, et reaalsete materjalide koormamisel avalduvaid mitmekesiseid omadusi saab kirjeldada kolme põhiomaduse kaudu, milleks on elastsus, plastsus ja viskoossus. Elastsuse all mõistetakse materjali vastupanu sõltumatust koormamiskiirusest ja võimet täielikult taastada esialgne seisund peale koormuse kõrvaldamist. Plastsus on materjali võime piiramatult deformeeruda ja tekkinud deformatsiooni säilitada. Viskoossus on materjalis tekkiva pinge sõltuvus deformeerumiskiirusest. Põhiomaduste kombinatsioonideks on mitmesugused liitomadused. Reoloogia põhineb aksioomil, et igal reaalsel tahkel kehal või vedelikul on kõik reoloogilised põhiomadused, mis ainult erinevates tingimustes avalduvad erineval määral. Sellist idealiseeritud keskkonda (materjali), millel avaldub ainult üks põhiomadus, nim reoloogiliseks mudeliks ehk kehaks. a
A-pindala F1 < F2 < F3 l1 < l2 < l3 14. Milleks on vaja tõmbeteime ja tõmbediagramme? Konstruktsioonide tugevus- ja jäikusarvutuseks vajalikud andmed materjalide omaduste te kohta hangitakse katseliselt, tõmbeteimidelt, mille puhul uuritavast materjalist varrasproovikeha koormatakse purunemiseni registreerides koguaeg seost koormuse ja pikenemise vahel. Tõmbeteimi tulemused esitatakse tavaliselt tõmbediagrammina. Tõmbediagramm- tõmbekatsest saadud taandatud koormus ja suhtelise deformatsiooni graafik 15. Perioodiliselt muutuvat pinget iseloomustavad näitajad. (joonis natuke vildakas(peavad olema sarnased võnked) a(amplituudpinge a=0,5(max-min) keskmine pinge m=0,5(max+min) R = min assümeetriategur: max On pinget, mis aja jooksul mingisugust keha perioodiliselt mõjutab või pingega mõjutab. Pinge võib muutuda nullist kuni teatud amplituudini või mingist väärtusest kuni teatud amplituudini.
