TUGEVUSÕPETUS KORDAMISKÜSIMUSED (0)

1. Materjali käitumine koormamisel (reoloogilised mudelid, konstruktsioonimaterjalide mudelid,  materjali seisundid).
Konstruktsioonimaterjalide teimimisel saadud ulatuslikku andmestikku üldistab mehaanika haru
reoloogia, mis tegeleb keskkonna (selle terminiga haaratakse tahkist ja vedelikku) deformeerumise ja
voolamisega.  Reoloogilised mudelid: Reoloogia on kindlaks teinud, et reaalsete materjalide koormamisel avalduvaid mitmekesiseid omadusi
saab kirjeldada kolme põhiomaduse kaudu, milleks on elastsus, plastsus ja viskoossus. Elastsuse all
mõistetakse materjali vastupanu sõltumatust koormamiskiirusest ja võimet täielikult taastada esialgne
seisund peale koormuse kõrvaldamist. Plastsus on materjali võime piiramatult deformeeruda ja tekkinud
deformatsiooni säilitada. Viskoossus on materjalis tekkiva pinge sõltuvus deformeerumiskiirusest.
Põhiomaduste kombinatsioonideks on mitmesugused liitomadused.
Reoloogia põhineb aksioomil, et igal reaalsel tahkel kehal või vedelikul on kõik reoloogilised
põhiomadused, mis ainult erinevates tingimustes avalduvad erineval määral.
Sellist idealiseeritud keskkonda (materjali), millel avaldub ainult üks põhiomadus, nim reoloogiliseks
mudeliks ehk kehaks.

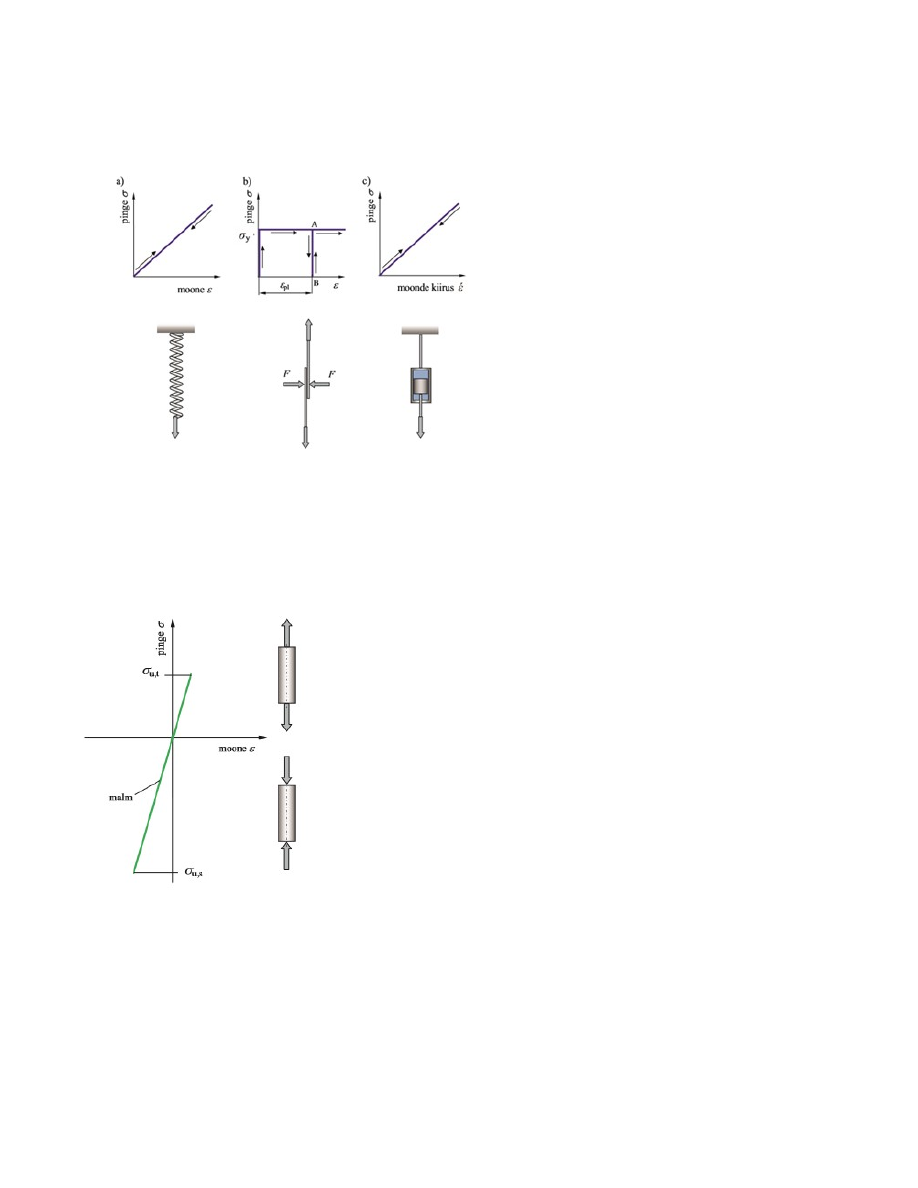

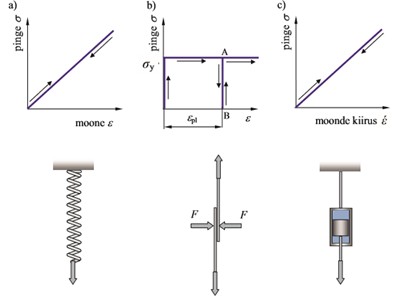

a. Hooke’i tahke keha – põhiomadus on lineaarne elastsus, mida kirjeldab sirgjooneline sõltuvus  moonde ja vastava pinge vahel tõmbediagrammil ning nende suuruste üksühene vastavus. Hooke’i
keha näitlikustatakse tavaliselt keerdvedruga, mille pikenemine on rakendatud koormusega
võrdeline.  b. Saint-Venanti kehal väljendub elastsus. Väikeste pingete juures jääb Saint-Venanti keha absoluutselt  jäigaks, voolepiiril aga hakkab piiramatult ja pöördumatult deformeeruma, voolama. Pinge
langemisel deformeerumine lakkab, kuid säilib tekkinud jääkmoone ehk plastne moone. Selliste
omadustega materjali nim ka jäikplastseks. Keha näitlikustatakse kokkusurutud hõõrdepaariga,
milles poolte vastastikuse asendi muutumine on võimalik ales peale hõõrdetakistuse ületamist.  c. Newtoni vedeliku omaduseks on lineaarne viskoossus, pinge võrdeline sõltuvus  deformeerumiskiirusest. Sellist ainet näitlikustatakse auto konstruktsioonis tuntud amortisaatoriga,
milles kolb saab liikuda vaid täitevedeliku ümbervoolamisel silindri ühes poolest teise. Amortisaator
ei pane vastu aeglasele koormamisele, kuid vastupanu suureneb kolvi liikumiskiiruse kasvamisel.  Konstruktsioonimaterjalide mudelid: Toatemperatuuril enamiku metallide ja kivimaterjalide deformeerumisel avaldub reoloogilistest põhiomadustest
viskoossus nii vähesel määral, et seda omadust võib hüljata. Elastsuse ja plastsuse ilmnemise järgi jaotatakse
neid materjale habrasteks ja plastseteks. a. Hapraks loetakse materjali, mis puruneb väikese moone juures, nii et ka plastsust iseloomustav  jääkmoone jääb tühiseks. Haprad materjalid malm, karastunud teras, graniit. Habras materjal jääb nii
tõmbel kui ka survel ligilähedaselt elastseks kuni purunemisseisundini. Seda käitumist lähendab
piisavalt Hooke’i keha. Purustava pinge absoluutväärtust nim tugevuspiiriks. Tugevuspiiri tõmbel nim
ka materjali tõmbetugevuseks, tugevuspiiri survel survetugevuseks. Haprale materjalile on iseloomulik,
et tõmbetugevus on oluliselt väiksem survetugevusest.  b. Kõiki materjale, mis purunevad olulise moone tekkimise järel, haaratakse sitke materjali mõistega. Neist plastseteks loetakse materjali, millel purunemishetkeks moodustub märgatav jääkmoone. Nt
madalsüsinikteras, vask, alumiinium.


Plastse materjali käitumise lähendamisel on levinud 2 mudelit. Ideaalselt elastoplastse materjali mudel,
Prandtli keha, kirjeldab madalsüsinikteraste omadusi. Materjal käitub väikeste pingete korral nii tõmbel
kui ka survel Hooke’i kehana. Kui aga edasisel deformeerumisel pinge tõuseb voolepiirini, siis materjal
muutub plastseks ja muutub ja hakkab käituma Saint-Venanti kehana, mille moone kasvab pidurdamatult
ja pöördumatult. Kui pinge langeb, muutub materjal elastseks ja omandab Hooke’i keha omadused.
Pinge vähenemisel elastne moone vähehaaval kaob. Pinge täielikul kadumisel ilmneb jääkmoone.
Plastse metalli teise mudeliga, kalestuva elastoplastse materjali mudeliga, lähendatakse paljude
kesksüsinikteraste ja legeerteraste käitumist mõõdukate moonete piires. Väikeste moonete puhul on
tegemist Hooke’i kehaga. Elastse piirkonna lõpu määrab tinglik voolepiir – pinge, mille juures tekib
küllalt suur jääkmoone.
Suurte moonete korral, mis väljuvad kirjeldatud mudelite raamidest, hakkavad mõlemad mudelid
käituma ühesuguselt. Nimelt ka ideaalselt elastoplastne metall kalestub ja tema vastupanu
deformeerimisele suureneb nagu kalestuval elastoplastsel metallilgi. Proovikeha käitumine tõmbel ja
survel hakkab erinema.
Purunemisele vastavat proovikeha keskmist jääkmoonet nimetatakse katkevenivuseks, mida kasutatakse
materjali plastsuse karakteristikuna.  Konstruktsiooni tugevusprobleemide lahendamisel peab tundma materjali mehaanilisi omadusi, mida
iseloomustavad: a. Elastsuskonstandid E, v, G, mis iseloomustavad materjali käitumist Hooke’i seaduse kehtivuse piires
b.   Piirpinged ja deformatsioonid, mis iseloomustavad metrjali käitumist väljaspool Hooke’i seaduse  kehtivuspiire. Nende täpseks määramiseks on tähtis jälgida katsemetoodikat, selleks et saadud
tulemused oleksid omavahel võrreldavad. Standardmeetodiga läbiviidavat materjali karakteristiku
määramist nimetatakse teimiks. Konstruktsioonimaterjalide mehaaniliste omaduste selgitamisel on
keskne koht tõmbe- ja surveteimil.  Materjalide teimimise järeldused: 1. Plastse materjali puhul (teras, alumiinium) on voolupiir piirpingeks, mille järgi materjalis tekkivad  suured jääkdeformatsioonid ja konstruktsioonis esineb purunemise oht. 2. Hapra materjali puhul (malm, betoon) ohutu pinge peab olema vahemikus, mida piiravad tõmbetugevus  ja survetugevus. Materjali seisundid: Konstruktsioonimaterjali mehaanikalised omadused ei ole üheselt määratud. Madalsüsinikteras ühtedes
tingimustes on elastses seisundis, teistes plastses seisundis, kolmandas purunemisseisundis. Põhiliseks seisundit
määravaks mõjuriks peetakse pingust.  Purunemisele eelnev materjali seisund mõjutab purunemise iseloomu. Kui piirduda ühekordse monotoonselt
kasvava koormuse käsitlusega, siis eristatakse kaht purunemistüüpi. Habras purunemine toimub materjali
rebestumisena, et pragu areneb risti suurimate tõmbepingete suunaga. Purunemisprotsessi mingis staadiumis
muutub prao areng salvestunud deformatsioonienergia toimel pidurdamatuks. Plastne purunemine toimub peale
keha olulist plastset deformeerumist umbes 45° all suurimate tõmbepingete suunaga. See on vähemohtlik, sest
areneb aeglasemalt ja nõuab energia juurdevoolu koormuse suurendamise kaudu.  Reoloogia tegeleb keskkonna deformeerimise ja voolamisega.
Kujutatakse kolme põhiomadust:


•    Elastsus - materjali vastupanu sõltumatust koormamiskiirusest ja võime taastada esialgne kuju.
•    Plastsus - võime piiramatult deformeeruda ja säilitada tekkinud kuju
•    Viskoossus - materjalis tekkiva pinge sõltuvus deformeerumiskiirusest.
Reoloogilised mudelid (avaldub 1 põhiomadus) 1.    Hooke´i keha- lineaarne elastsus
2.    Saint-Vernanti keha-voolepiiril hakkab piiramatult ja pöördumatult voolama. Pinge langemisel
säilitab tekkinud jääkmoonde.
3.    Newtoni vedelik-lineaarne viskoossus Konstruktsioonide mudelid
Materjalid jagatakse : plastsed, haprad Hapra materjali moone- pinge sõltuvuse lähendamine Hooke´i keha abi.
Habras materjal jääb elastseks kuni purunemisseisundini.
Iseloomulik, et tõmbetugevus on oluliselt väiksem survetugevusest

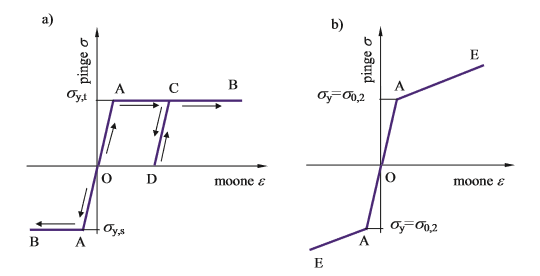

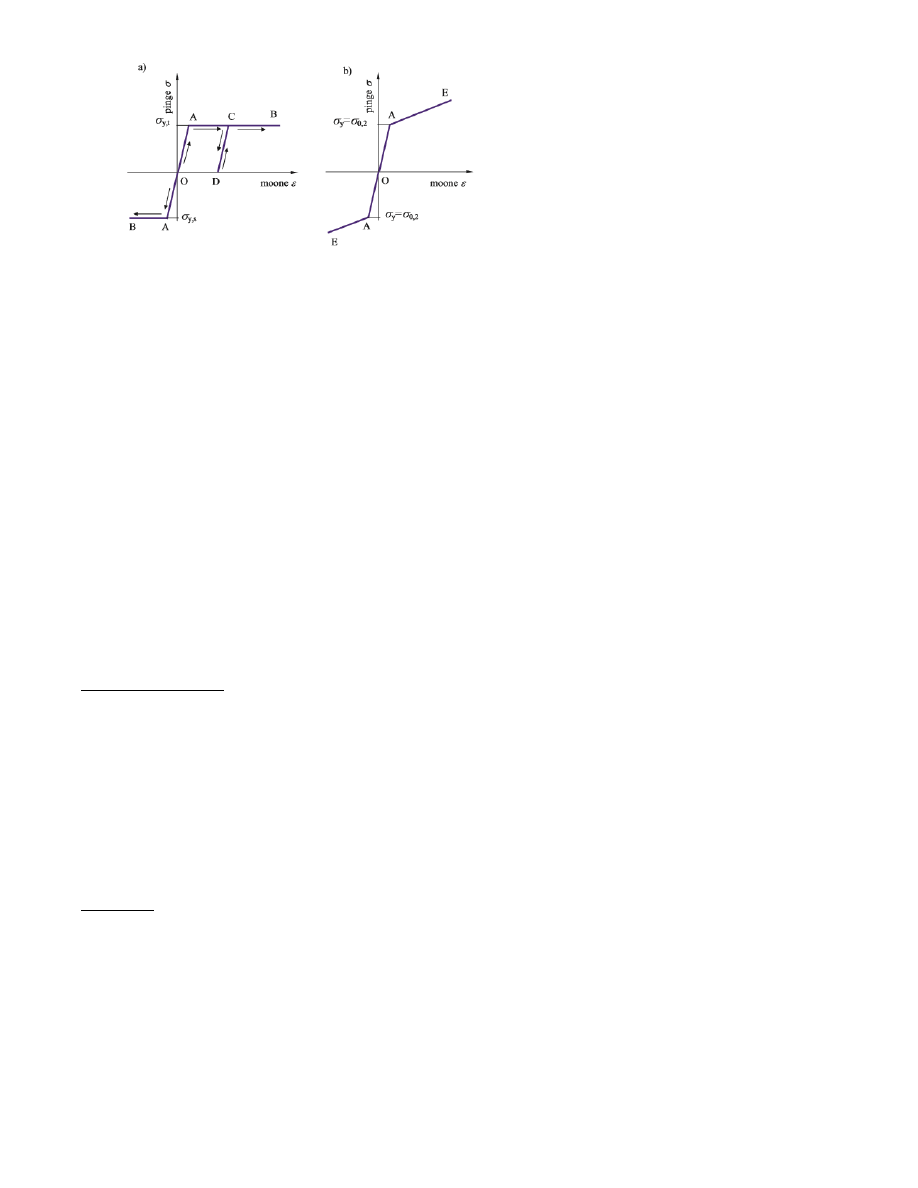

Prandtli keha mudelid kirjeldavad plastset materjali. a. ideaalset elastoplastset materjali. b. kalestuvat
elastoplastilist matrjali a.       OA- käitub Hooke´i kehana AB-materjal muutub plastseks
CD-pinge kadumisel moone vähe haaval kaob
OD-pinge täielikul kadumisel ilmunud jääkmoone Materjali seisundid
Materjal võib olla nt ühtedes tingimustes elastses seisundis, teistes plastses seisundis ja kolmandas
purunemisseisundis.
Seisust määravaks mõjuriks peetakse pingust.   Habras purunemine - pragu areneb risti suurematele tõmbepingetele
 Plastne purunemine - peale olulist deformatsiooni u 45º suurimate tõmbepingete suunaga. 2. Materjali käitumise erisusi (temperatuuri, aja, koormamiskiiruse, vahelduvkoormuse mõju). Temperatuuri mõju: Temperatuuri tõusul metallide tugevuskarakteristikud (voolepiir, tugevuspiir) ja elastsusmoodul vähenevad,
plastsust iseloomustav katkevenivus aga suureneb. Temperatuuri alanemisel on asi vastupidine. Neid
protsesse kirjeldavad seaduspärasused võivad konkreetsete materjalide puhul olla üsnagi individuaalsed,
mistõttu projektarvutuste lähteandmetena on vajalikud kavandatava materjali teimitulemused (temperatuuri
alanemisel voolpiir ja tugevuspiir tõusevad, kuid ilmneb äärmiselt tülikas külmahaprus, mis seisneb
plastsuse olulises vähenemises. Külmahaprus võib olla põhjustatud konstruktsiooni purunemise
pingekonsentratsiooni piirkonnas või dünaamilisel koormamisel.  Aja mõju: Täpsed mõõtmised näitavad paljude konstruktsioonimaterjalide viskoossust: elastne deformatsioon ei teki
koormamisel hetkeliselt, vaid nõuab arenemiseks teatavat aega. Nähtust, mis seisneb elastse moone
kasvamises ka peale koormamise lõppu ja kadumises mõni aeg peale koormuse eemaldamise lõppu, nim
viskoelastsuseks ehk elastseks järelmõjuks.  Materjali kestval töötamisel kõrge temperatuuri juures lisandub viskoossusele plastsus. Viskoplastsuse
avaldumisvormideks on roome ja pingerelaksatsioon. Roomeks nim plastse deformatsiooni aeglast kasvu
sellise püsiva pinge juures, mille lühiajaline mõju põhjustab vaid elastset deformeerumist. Roome
tekkimiseks vajalik temperatuur on süsinikterasel 300°C, betoonidel ja plastidel toatemperatuur.


Roomel on 2 aspekti. Kõigepealt võib roome põhjustada detaili mõõtmete lubamatut muutumist. Nt võivad
gaasiturbiini rootori labad sellisel määral pikeneda, et satuvad kontakti töökambri seintega. Vajalik
roomepiir – suurim pinge, mille rakendamisel roomemoone teatava aja välte ei ületa etteantud suurust.
Määratakse eksperimentaalselt roomekiiruse registreerimise teel. Teiseks aspektiks materjali purunemise
võimalus mingi pinge juures, mis lühiajalisel mõjumisel ohtu ei kujuta. Seda nähtust iseloomustab
kestustugevuse kõver, mis näitab tugevuspiiri muutumist ajas mingi kindla temperatuuri juures. Materjali
karakteristik kestustugevuse piir – pinge, mille juures materjal mingil temperatuuril ei purune enne etteantud
tähtaega. Kestustugevuse nähtus sunnib registreerima kõrgel temperatuuril töötava seadme tööaega.  Koormamiskiiruse mõju: Deformeerumiskiiruse suurenedes sama materjali käitumine muutub. Elastset deformeerumist väljenduva
sirgjoone kulg jääb samaks, kuid plastse deformatsiooni arenemine pidurdub ja platse materjali
tõmbediagramm hakkab lähenema hapra materjali omale. Tõusevad nii voolepiir kui ka tugevuspiir koos
samaaegse katkevenivuse vähenemisega. Vahelduvkoormuse mõju: Sageli mõjuvad konstruktsioonielementidele (masina – ja sõidukidetailidele) sellised koormused, mis
tekitavad ajas muutuvaid vahelduvpingeid, millega kaasnevad vastavad vahelduvmoonded. Pinge
paljukordsel vaheldumisel võib element hapralt puruneda tugevuspiirist märksa madalama pinge juures.  Soodsates tingimustes põhjustab vahelduvpinge materjalidefektidega seotud mikropragude arenemist, mis
võib viia makroprao tekkele. Kui see on olulise osa detailist läbi lõiganud, siis detail puruneb töötava
ristlõike vähenemise tõttu. Purunemishetkel tekkiv pinge on madal ainult näiliselt, kui arvutus toimub detaili
kogu ristlõike järgi. Sellist kahjustuste järkjärgulist arenemist nim väsimuseks, tekkivat makropragu
väsimuspraoks ja materjali võimet väsimusele vastu panna väsimustugevuseks. Väsimust saab ära hoida
madala tööpinge tekitamisega. Perioodilise vahelduvpinge väärtuste hulka tema muutumise ühe perioodi
vältel nim pingetsükliks, mille iseloomustamiseks kasutatakse suurusi – maksimumpinge, miinimumpinge,
keskpinge, amplituudpinge, asümmeetriategur R. Võrdse asümmeetriateguriga pingetsükleid loetakse
sarnasteks. Sarnaste tsüklite iseloomulikuks jooneks on see, et amplituudpinge moodustab kindla osa
keskpingest. Kõik nullist erineva keskpingega tsüklid on asümmeetrilised. Asümmeetrilise tsükli erijuhtum
on pulsatsioonitsükkel, mille R=0. Staatilise, ajas püsiva pinge R=1.  Materjalide ohutu pingetsükli kvantitatiivseks iseloomustamiseks kasutatakse väsimuspiiri mõistet.
Väsimuspiir on suurim pinge, mida materjal talub purunemata kui tahes paljude tsüklite vältel. Oma loomult
on ta samalaadne tugevuspiiri ja voolepiiriga, mis iseloomustavad materjali vastupanu ühekordsele
koormamisele. Väsimuspiir määratakse uuritavast materjalist proovikehade sarja teimimisega
väsimusmasinas. Praktiliselt loetakse väsimuspiiriks suurimat pinget, mida materjal talub purunemata küllalt
suure baasi juures.  Konstruktsioonielement võib aga olla koormatud selliselt, et igas tsüklis lisandub esialgsele elastsele
deformatsioonile plastne deformatsioon. Sel juhul on purunemistsüklite arv oluliselt väiksem kui ainult
elastsel deformeerumisel. Metalli purunemist korduval elastsoplastsel  deformeerumisel nim elastoplastseks
väsimuseks. Metalli purustamiseks piisab kümnekorrast tsüklist.


3. Konstruktsiooni tugevusarvutus. Kasutamise käigus konstruktsiooni koormatase. Lihtkoormamine – kõik rakendatavad jõud kasvavad
samaaegselt ja on võrdelised ühe parameetriga F. Tugevusarvutusega taotletakse koormuse ohutust
konstruktsioonile. Koormuse ohutuse saab mõõta varuteguriga S, S=Fdam/F (F – konstruktsioonile mõjuv
koormus, Fdam ohtlik koormus). Varutegur näitab, mitu korda  võiks koormust suurendada, enne kui tekib
konstruktsiooni ohtlik seisund.  Piisava ohutuse saavutamiseks peab olemas rahuldatud konstruktsiooni tugevustingimus, mis väljendab
mõtet, et tegelik varutegur ei tohi olla väiksem vajalikust ehk nimivarutegurist. Valitakse kogemuslikult,
peab tagams nii konstruktsiooni ohutuse kui ka ökonoomsuse. Liiga väikese varuteguri korral pole tagatud
ohutus, liiga suure puhul sisaldab konstruktsioon liigset materjali.  Konstruktsioonimaterjalidega seotud mõjuritest märgime:  Materjali ühtlust (nt puidu karakteristikud hälbivad märksa rohkem kui terase omad, sp tuleb  kasutada suuremat varutegurit)  Materjali ohtliku seisundi iseloomu (purunemine on ohtlikum kui plastne deformeerumine ja nõuab  suuremat varutegurit) Konstruktsiooni kui tervikuga seotud mõjuritest võib nimetada:  Konstruktsiooni vastutusrikkust (nt lennuki puhul on vajalik suurem varutegur kui laohoone korral)
 Koormuse eelhindamise võimalust (nt vedeliku surve reservuaaris on täpselt teada, samal ajal kui  lainelöögi survet laevale on raske hinnata ja võimalikku viga tuleb kompenseerida varuteguri kaudu)  Arvutusskeemi kvaliteeti (mida ligikaudsemal arvutusskeem lähendab tegelikkust, seda suurem peab  olema varutegur) 2 tugevusarvutuse meetodit – piirkoormusemeetod ja piirpinge meetod. Piirkoormuse meetod peab ohtlikuks
sellist koormust, mis põhjustab konstruktsiooni piirseisundi. Piirseisundis konstruktsioon kaotab
kandevõime kas purunemise või siis olulise plastse deformeerumise tõttu; vastavat koormust nim
piirkoormuseks. Meetod taotleb piirseisundi tekke vältimist. Hapra materjali puhul piirkoormust lihtne leida,
plastse materjali puhul raskem. Kasutatakse ehituskonstruktsioonide projekteerimisel, millele mõjuv
koormus on suhteliselt põsiv või vähekordsete maksimumidega, nii et elastne ega ka elastoplastne väsimus
ei kujuta ohtu.  4. Piirpinge meetod. Piirpinge on pinge, mis vastab piirseisundi tekkele, kus konstruktsioonimaterjal kas puruneb või omandab
suuri jääkdeformatsioone. Piirpingeks sitke materjali puhul (teras, alumiinium) on voolupiir  Ϭy: Piirpingeks hapra materjali puhul (malm, betoon) on tugevuspiir: tõmbetugevus või survetugevus:


(Laialdasemalt kasutust leidnud meetod. Piirpinge meetodi kohaselt on konstruktsioonil ohtlik koormus, mis
kasvõi ühesainsas punktis põhjustab materjali ohtliku seisundi. Konstruktsioon on töökindel ainult juhul, kui
ta jääb terves ulatuses elastsesse seisundisse. Üleminekule ohutust elastsest seisundist ohtlikku vastab
materjali piirseisund. Masinate ja transpordivahendite puhul domineerivad muutuvad koormused; nende
projekteerimisel kasutatakse piirpingemeetodit.  Piirpinge meetod peab ohtlikuks koormust, mis tekitab mõnes konstruktsiooni punktis piirpinge. Selleks
võib olla olenevalt materjali tüübist, koormuse iseloomust ja kasutamistingimustest kas tugevuspiir,
voolepiir, väsimuspiir või ka kestustugevuse piir, roomepiir. Tugevustingimuse rakendamiseks tuleb leida
seos koormuse ja ohtlikemas punktis tekkiva pinge vahel.  Pannes selle võrduma pinge piirpingega, saab

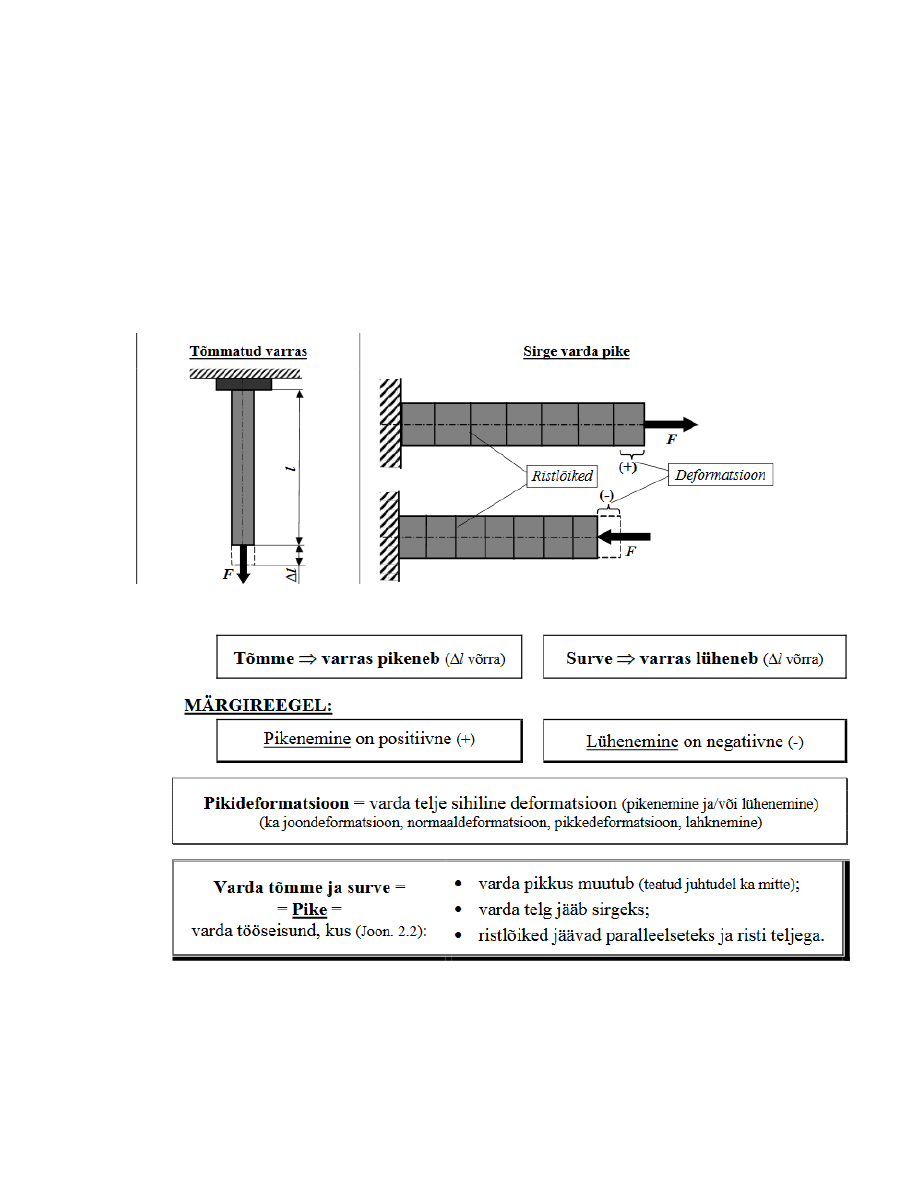

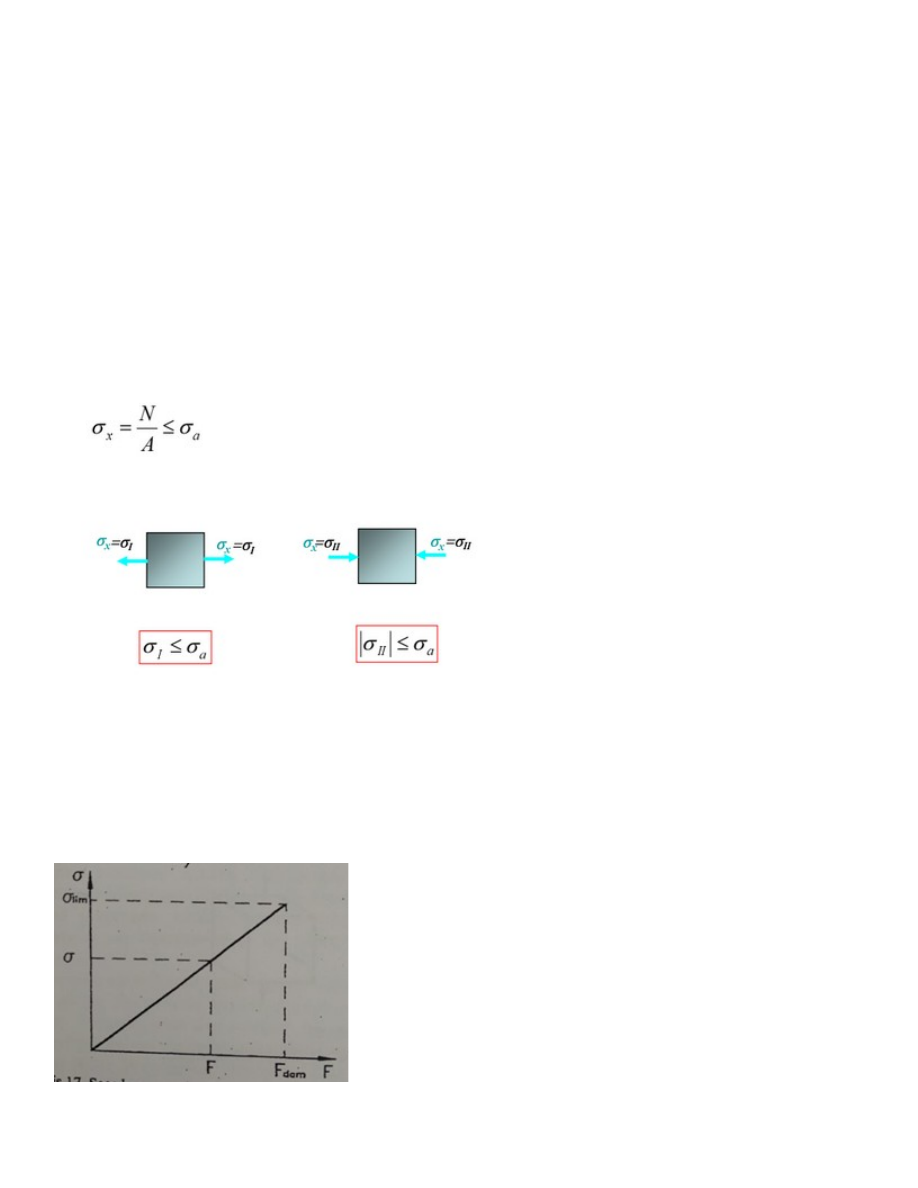

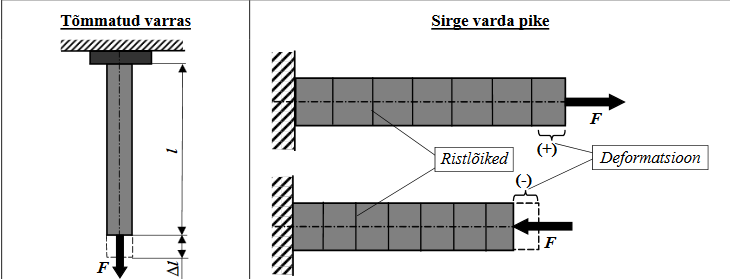

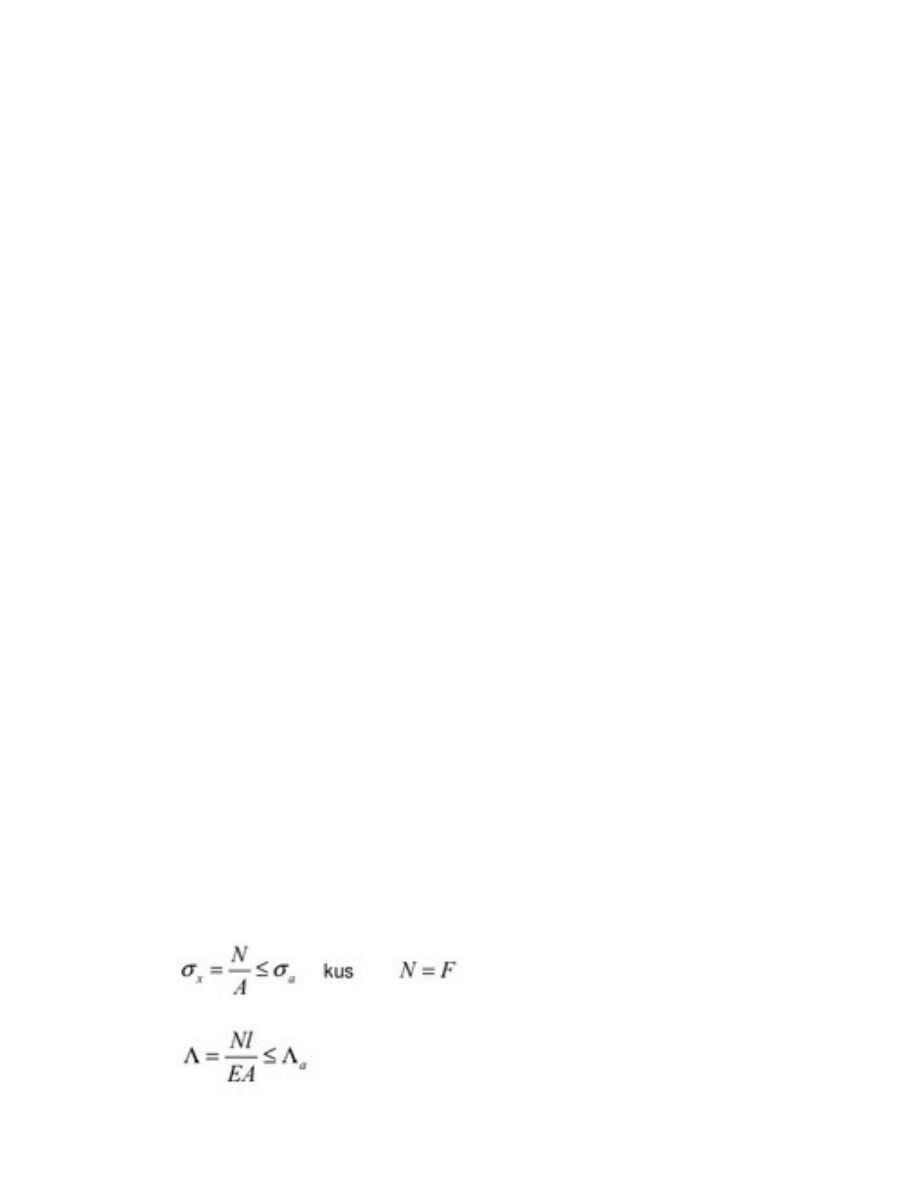

leida ohtliku koormuse. )   Tugevusarvutus tõmbel ja survel: Tugevustingimus omab lihtsa kuju, kuna varda igas punktis leiab aset joonpingus: . Joonpinguse korral on vaid üks nullist erinev peapinge, mille suurust tuleb kontrollida.  Piirpingemeetod peab ohtlikuks koormust, mis tekitab mõnes konstruktsiooni punktis piirpinge  σlim. Selleks  võib olla olenevalt materjali tüübist, koormuse iseloomust ja kasutamistingimustest kas tugevuspiir, voolepiir,
väsimuspiir või ka roomepiir jne.
Tuleb leida seos koormuse ja ohtlikemas punktides tekkiva pinge vahel. Võrrutades selle pinge piirpingega saab
leida ohtliku koormuse Fdam. Inseneripraktikas üldjuhul lineaarselt töötavad konstruktsioonid. Sarnaste kolmnurkade kaudu saab:

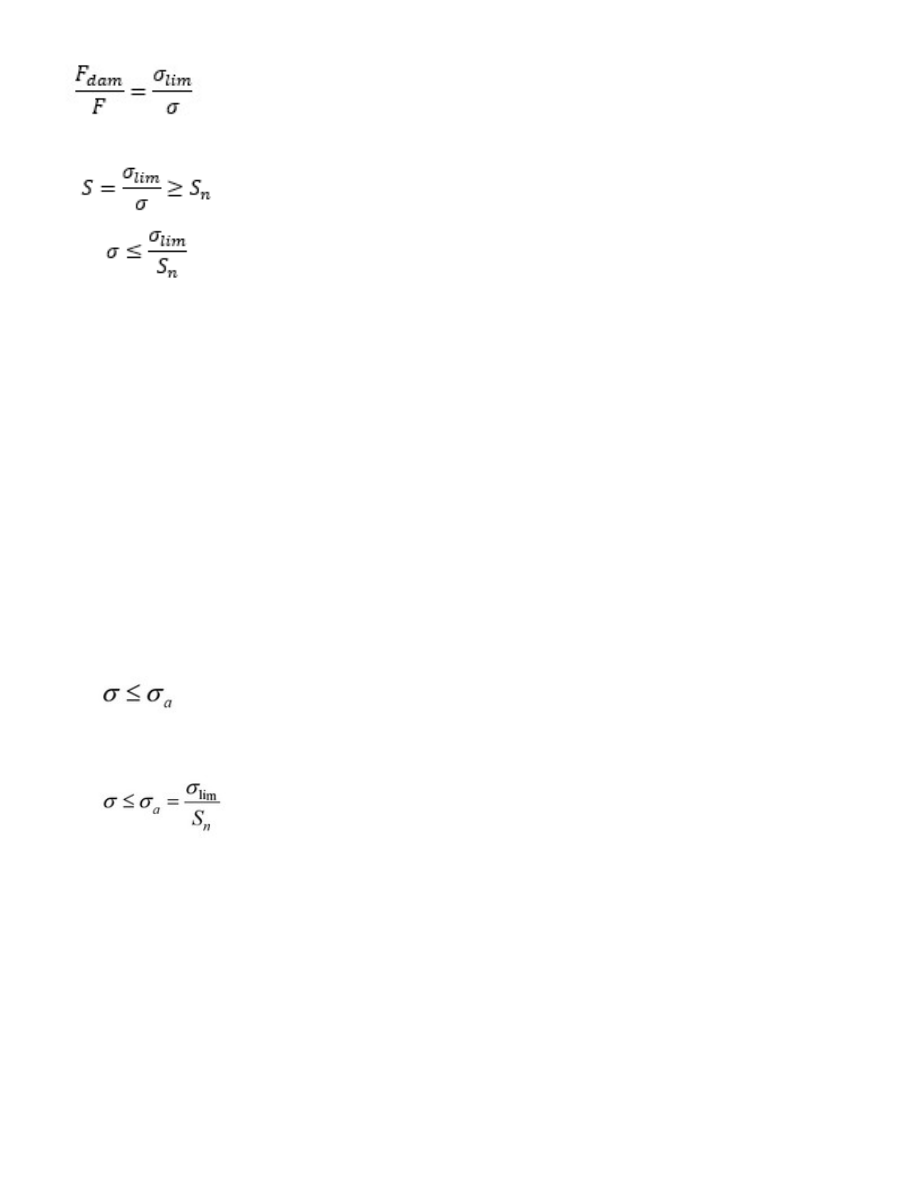

Kuna Fdam/F esindab varutegurit S, siis sellest tulenevalt: Need avaldised on praktilises töös tugevustingimuse põhikujudest mugavamad. Mitte-
lineaarsete töötavate konstruktsioonide korral neid kasutada ei saa.  Võrdpinge määramisel on kaks lähenemisviisi: Klassikalised piirseisundikriteeriumid – esitatakse hüpotees piirseisundi tekke peapõhjuse kohta. Valitud
mõjur väljendatakse peapingete funktsioonina. Teooria õigsust kontrollitakse katseliselt.  Fenomenoloogilised kriteeriumid – teimi tulemuste analüüsi põhjal tehakse selgeks, mis tingimusel tekib
piirseisund.  5. Lubatava pinge võte. Lubatavate pingete meetod on üks arvutusmeetoditest, mis hindab konstruktsiooni tugevust pingete alusel.

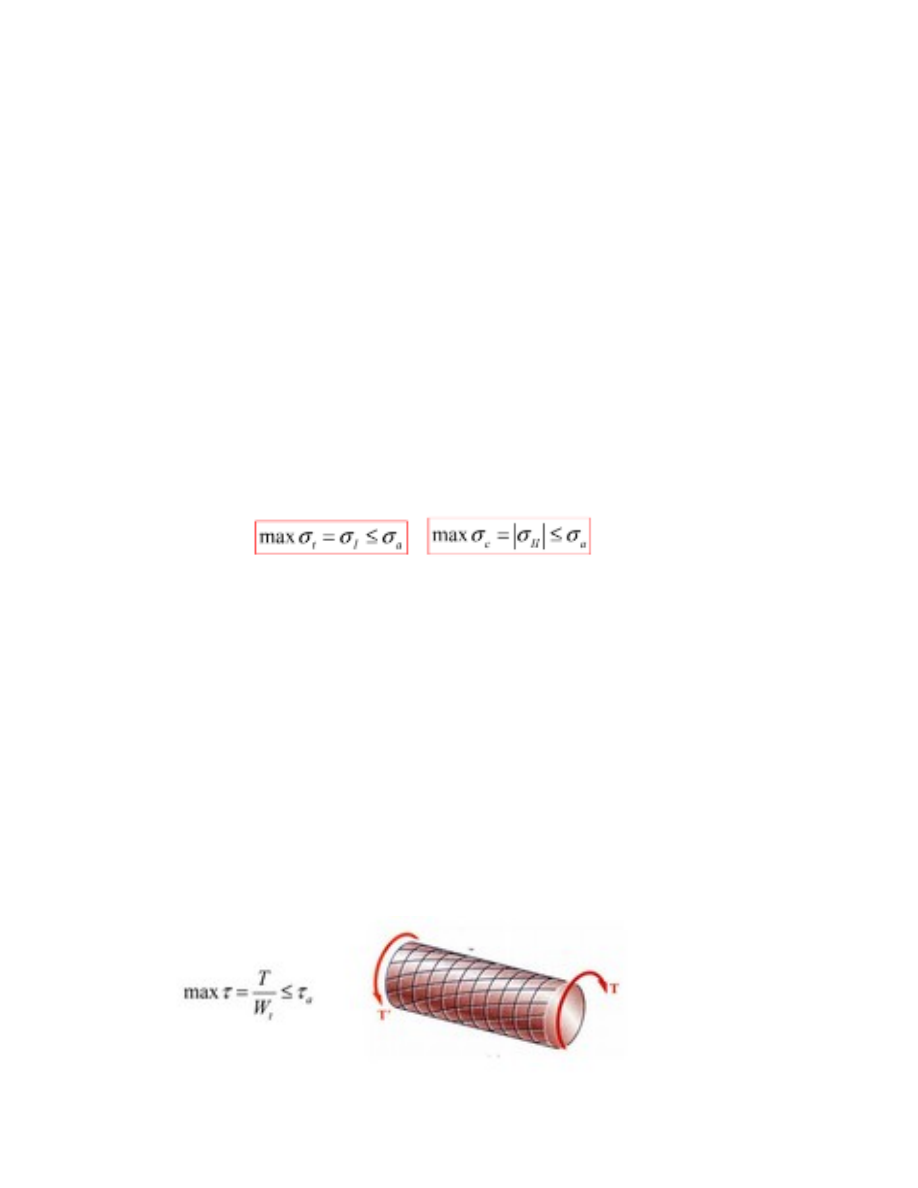

Tugevuskriteeriumiks on pinge. Tugevustingimus: konstruktsioonis esinevad pinged ei tohi ületada
lubatavat pinget.   Lubatavaks pingeks on piirpinge, mida on vähendatud nominaal varutegur Sn korda: varutegur on ühest suurem arv, mida tavaliselt annavad ette ehitusnormid. Varutegur  sõltub peamiselt materjali omadustest, konstruktsiooni vastutusrikkusest ja koormuste suuruse ja iseloomu
prognoosi täpsusest.  (Lubatava pinge võte on piirpingemeetodi erijuhtum lineaarselt töötavate konstruktsioonide arvutamiseks,
milles põhiliseks karakteristikuks on lubatav pinge. Selle võtte aluseks on tugevustingimuse kuju, mille
kasutamiseks tuleb määrata materjali piirpinge. Piirpinge leidmine sõltub sellest, kas vaadeldavas punktis on
joonpingus või liitpingus, mille all mõistame nii tasand- kui ka ruumpingust. Joonpinguse eriseisund
liitpingusega võrreldes on tingitud sellest, et seda pingust on lihtne tekitada tõmbeproovikehas või
surveproovikehas.  Tugevustingimuses esinevat pinge taset, mida tegelikult esinev pinge ei tohi ületada, nim lubatavaks

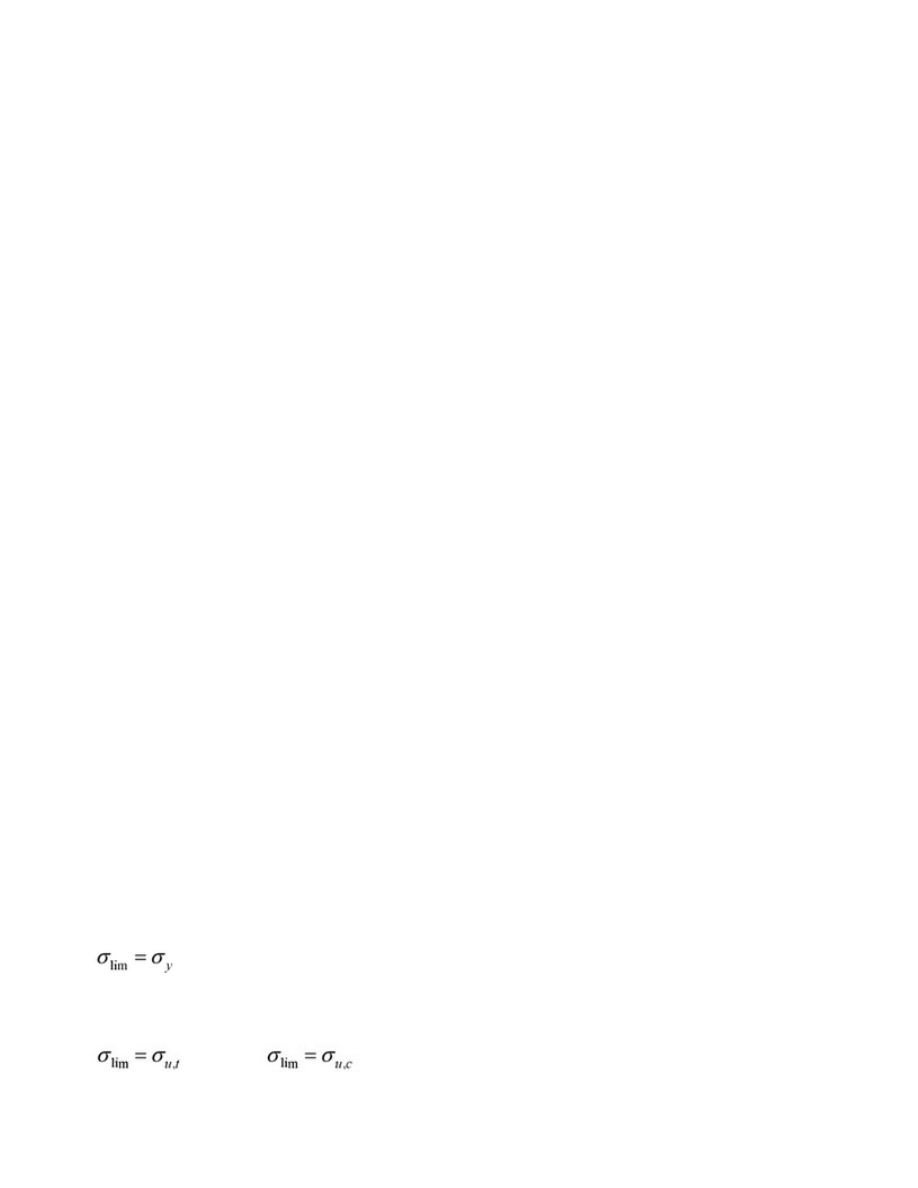

pingeks. Ühekordsel koormamisel on hapra materjali piirpingeks tugevuspiir. Et selle materjalitüübi


tõmbetugevus on üldiselt survetugevusest väiksem, siis ka lubatav tõmbepinge on väiksem lubatavast
survepingest. Plastse materjali piirpingeks on voolepiir, mis tõmbel ja survel ligilähedaselt ühtib. ) 6. Tugevuskriteeriumid. 1. Suurima nihkepinge kriteerium (III tugevuskriteerium) – kriteerium põhineb hüpoteesil, et  piirseisund tekib sõltumatult pingusest siis, kui suurim pinge saavutab teatud iseloomuliku

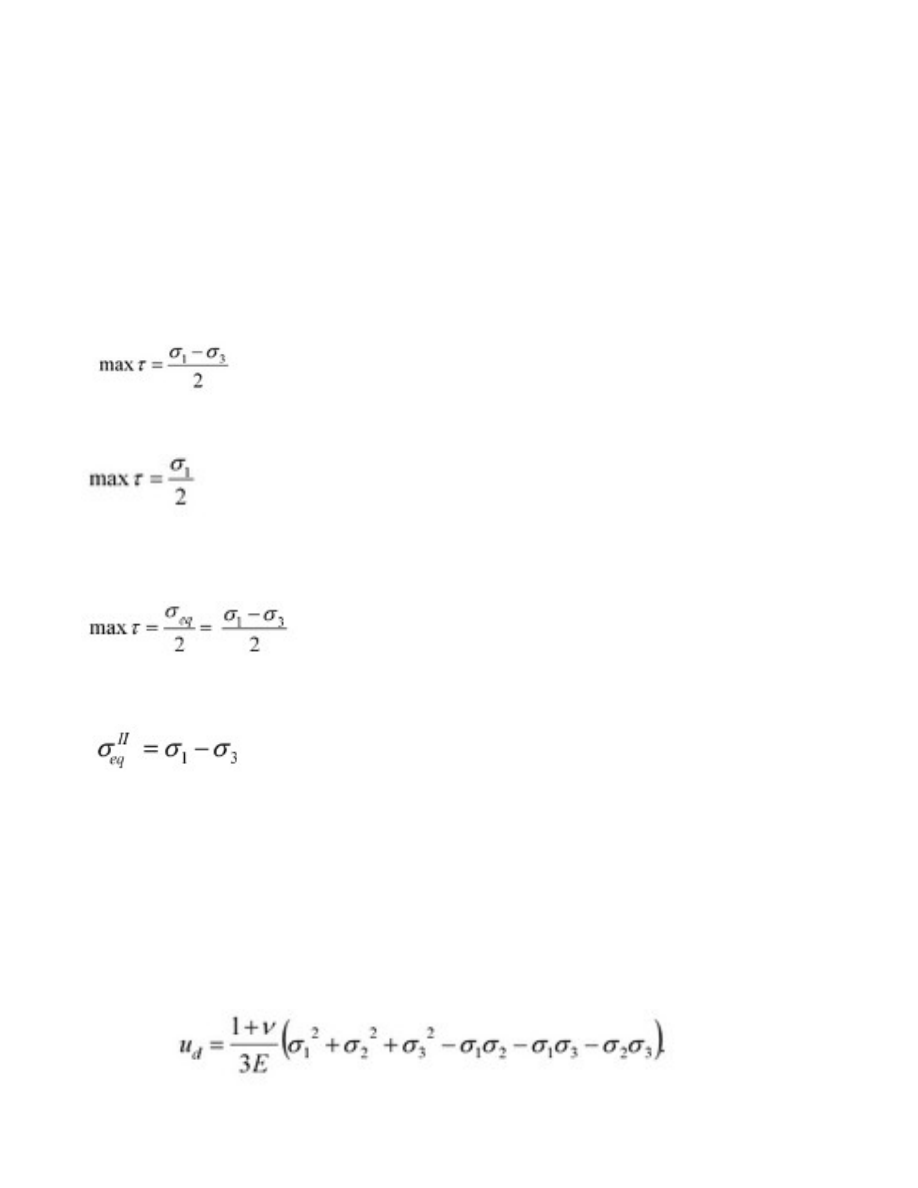

väärtuse. Katseline kontroll on näidanud, et suurima nihkepinge kriteerium kirjeldab hästi
plastsuse sellise materjali piirseisundina, mille käitumine tõmbel ja survel on ühesugune (nt
süsinikteras). Seda kriteeriumi ei saa kasutada habraste materjalide jaoks, sest teatavasti
tõmbeproovikeha puruneb ristlõiget mööda, surveproovikeha aga kaldpragude moodustumisega.  Liitpinguse korral suurimad nihkepinged leitakse valemiga: Tõmbel suurimad nihkepinge leitakse valemiga: Püstitatud hüpoteesi kohaselt on joonpingus võrdohtlik liitpingusega siis, kui mõlema  pinguse suurimad nihkepinged on võrdsed.  Võrdpinge leidmiseks tuleb võrdsustada kahe pinguse nihkepinged: III teooria võrdpinge: katseline kontroll on näidanud, et suurima nihkepinge kriteerium kirjeldab hästi  plastsuse teket materjalides, mille käitumine tõmbel ja survel on ühesugune (teras). Ei sobi habrastele

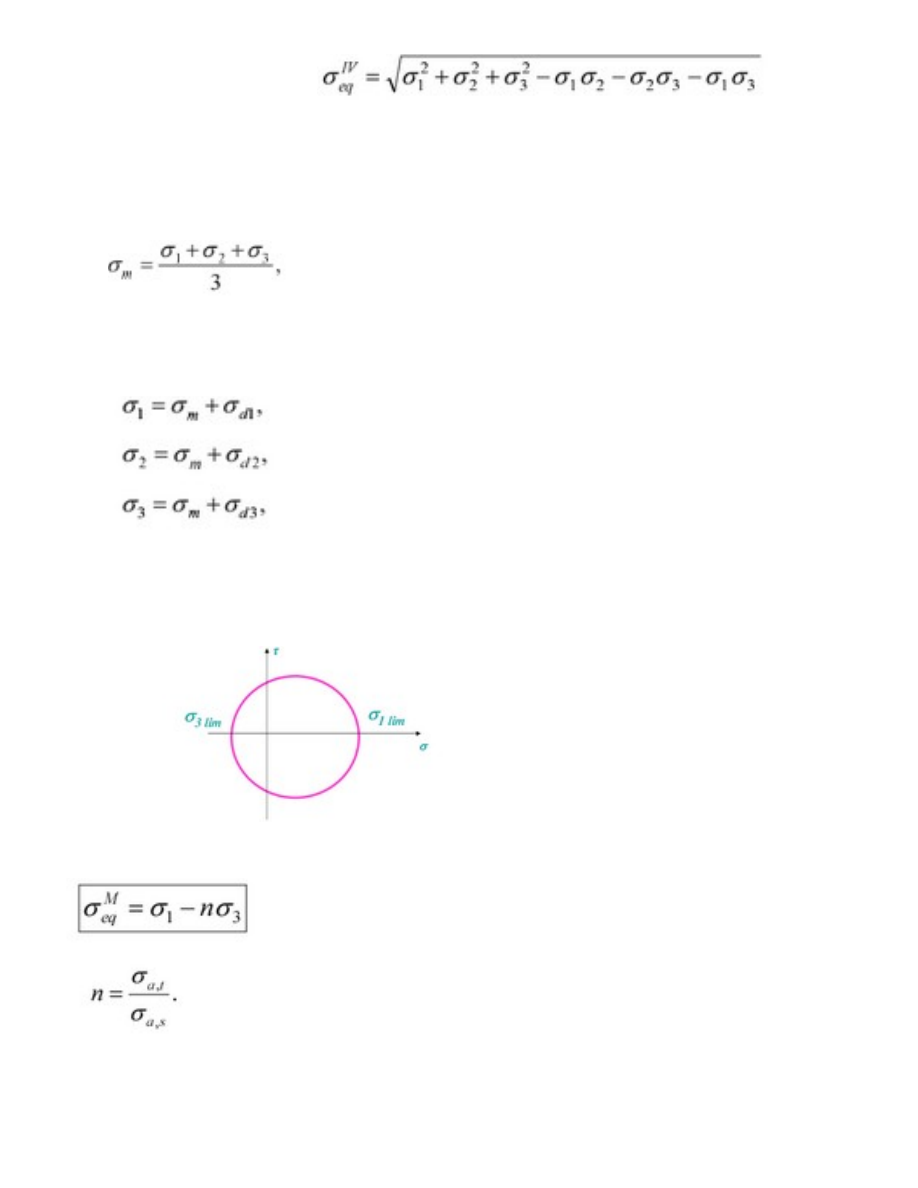

materjalide puhul (malm). 2. Kujumuutuse energia kriteerium – piirseisund tekib sõltumatult pingusest siis, kui  kujumuutusega seotud deformatsioonienergia tihedus saavutab mingi iseloomuliku väärtuse.
Katseline kontroll on näidanud, et ka kujumuutuse energia kriteerium sobib hästi plastsuse tekke
kirjeldamiseks materjalis, mille käitumine tõmbel ja survel on ühesugune. Kujumuutumisnähtus
on seotud materjalis toimuvate nihetega.
Hüpotees: piirseisund tekib siis, kui kujumuutusega seotud deformatsioonienergia saavutab
teatud piirväärtuse.


IV teooria võrdpinge  Võtame näiteks risttahuka. Selleks, et risttahuka kuju ei muutuks, peavad tema küljed võrdselt
deformeeruma. Siis kui kuubi kuju jääb kuubiks, kuigi tema ruumala muutub. Kui on antud peapinged  1,  2 ja  3, siis ruumala muutust põhjustab keskmine peapinge: Ϭ Ϭ Ϭ mida nimetatakse hüdrostaatiliseks pingeks. Peapinged hüdrostaatilise pinge ja hälbe summana: saadud avaldistest selgub, et mistahes pingus võib olla alati esitatud kahe  pinguse summana: hüdrostaatiline pinge põhjustab ainult mahumuutust (kuju jääb samaks), hälve
põhjustab ainult kujumuutust (maht jääb samaks) 3. Mohr’i tugevuskriteerium – katselised tulemused näitasid, et hapra materjali piirseisundi tekkel  on peamine roll äärmistel peapingetel  1 ja  3, millele vastab piirring  Ϭ Ϭ Mohr’i teooria võrdpinge: Plastsel materjalil on võrdne voolupiir tõmbel ja survel, siis n=1 ning saame III  teooria võrdpinge. Seega tegemist on III teooria üldistusega habrastele materjalidele.


7. Varda tugevusarvutus lubatav pinge võttega:  Üldmetoodika – varrast võib pidada tugevaks, kui kõigis punktides on küllaldase varuga  välistatud materjali piirseisundi teke. Selleks peab kõigis punktides olema rahuldatud
tugevustingimus. Tugevustingimuse rahuldamist punktide lõpmatus hulga võimaldab saavutada
metoodika, mille kohaselt piirdutakse ainult üksikute ristlõigete ja nendes mõnede punktide
uurimisega. Selle metoodika kohaselt tugevusarvutus sooritatakse järgmises järjestuses:
a. Ohtliku ristlõike määramine – selgitatakse varda sisejõud, need esitatakse püüridena.  Sisejõudude kaudu määratakse varda ohtlik ristlõige. Kui ühtlases vardas esineb ainult üks
sisejõud, siis ilmselt ohtlik on suurima sisejõuga ristlõige. mitme sisejõu samaaegsel
esinemisel on ohtlik see ristlõige, milles suured on kaks või enam sisejõudu. Vahel pole
ohtliku lõike asukoht silmnähtav. Sellistel juhtudel valitakse inseneripraktikas enamasti kaks
või rohkem võimalikku ohtlikku punkti. Ohtlik ristlõige – koht, kus mõjuvad ekstremaalsed
sisejõud.  b. Ristlõike ohtliku punkti määramine – leitakse üksiksisejõududele vastavad pinged, esitatakse  need püüridena. Valitakse nende põhjal ohtlik punkt. Mitme sisejõu puhul selgitatakse,
millises punktis tekkiv pingete kombinatsioon võib põhjustada ohtlikema pinguse.  c. Ohtliku punkti tugevusarvutus – selgitatakse pinguse iseloom valitud punktis, seejärel  taotletakse punkti tugevustingimuse rahuldamist. Nulljoonest kaugemates kihtides on
joonpingus. Varda arvutamisel esineb kolm tugevustingimuse kuju: 1. Joonpingus – konstruktsioonis esinevad peapinged ei tohi ületada lubatavat pinget 2. Tasandpingus –
3. Nihkepingus – tasandpinguse erijuhtum.   Tugevusarvutus pikijõule – eeldame, et varda ohtlikus ristlõikes esineb ainult pikijõud N, muus  sisejõud kas puuduvad või on väikesed. Selle lõike mis tahes punktis esinev pinge on peapinge ja
seejuures ainus nullist erinev pinge. Seega on ristlõike kõik punktid joonpinguses ja ristlõike
tugevus tagatud.
1. Sisejõudude leidmine – arvutusskeem
2. Varraste ristlõigete pinnakarakteristikute leidmine
3. Tugevuskontroll (kui tugevus ei ole tagatud, tuleb varras uuesti dimensioneerida või  vähendada koormust)  Tugevusarvutus väändemomendile – juhtum, kus varda ohtlikus ristlõikes esineb ainult  väändemoment või teised sisejõud on hüljatavalt väikesed. Sel juhul on ristlõike kõigis punktides
nihkepingus. Ohtlikud punktid paiknevad ristlõike servas.

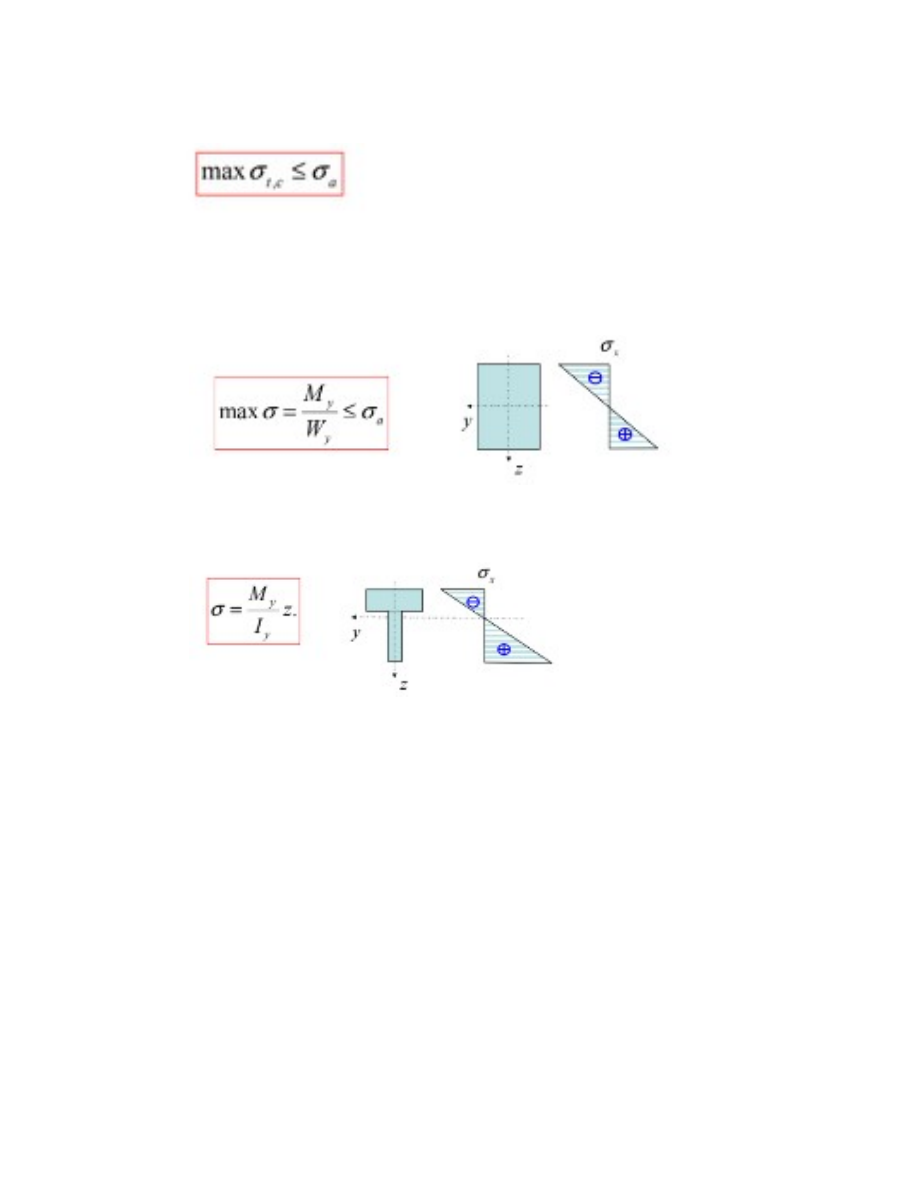

Tugevusarvutus:  Tugevusarvutus paindemomendile – tugevusarvutus paindemomendile toimub juhul, kui  ristlõikes mõjub kas ainult My või ainult Mz ja ka siis, kui teiste sisejõudude osatähtsus on väike.


Suurimad paindepinged esinevad ohtliku ristlõike punktides, mis paiknevad nulljoonest suurimal
kaugusel. Et paindepinge on peapinge ja seejuures ainus nullist erinev peapinge, siis on ohtlikes
punktides peapingus.
Tugevusarvutus: Erijuhtumid:
1. Ristlõige on nulljoone suhtes sümmeetriline – suurim tõmbepinge ja suurim survepinge on  absoluutväärtuselt võrdse ja neid arvutatakse ristlõike tugevusmomendi abil. Kui materjali
tõmbetugevus on väiksem kui survetugevus (nt malm), siis tugevustingimusse viiakse neist
väiksem.  2. Ristlõige on nulljoone suhtes mittesümmeetriline – suurim tõmbepinge ja suurim survepinge  on absoluutväärtuselt erinevad ja nad arvutatakse enamasti paindepinge üldvalemiga.  Liittugevusarvutus
 Tugevusarvutuse üldjuhtum  Pingekontsentraatorite mõju varda tugevusele – järskude ristlõigete muutuste läheduses ilmnevad pingevälja häired, mida nimetatakse pingekontsentratsiooniks, nähtuse põhjust (ava, siseslõiget
vms)  aga kontsentraatoriks.
Varda üks otslõige on ühendatud  teisega peapingete kulgjoontega, mille sihis toimub
intensiivseim jõuülekanne materjaliosakeste vahel. Varda servas toimub see kõige otsemat
teedpidi ja vastav kulgjoon on sirge. Ava  kohal peavad kulgjooned mööduma avast, mistõttu nad
kuhjuvad ava kõrval ja pinge on suurem. Pingeseisundit kontsentraatorite lähedases piirkonnas
võib uurida näiteks numbriliste meetodite abil, milles kogu konstruktsioon jagatakse
elementideks ning lahenduse käigus leitakse pinged igas elemendis. Lõplike elementide meetodi
abil võib määrata pingeseisundit mistahes keerulise kujuga konstruktsioonis, kaasaarvatud
pingekontsentraatori lähedal. Varda painutamine pingekontsetraatori olemasolu. Väljalõike kohal
on suured pinged, mis kutsuvad esile prao teket.

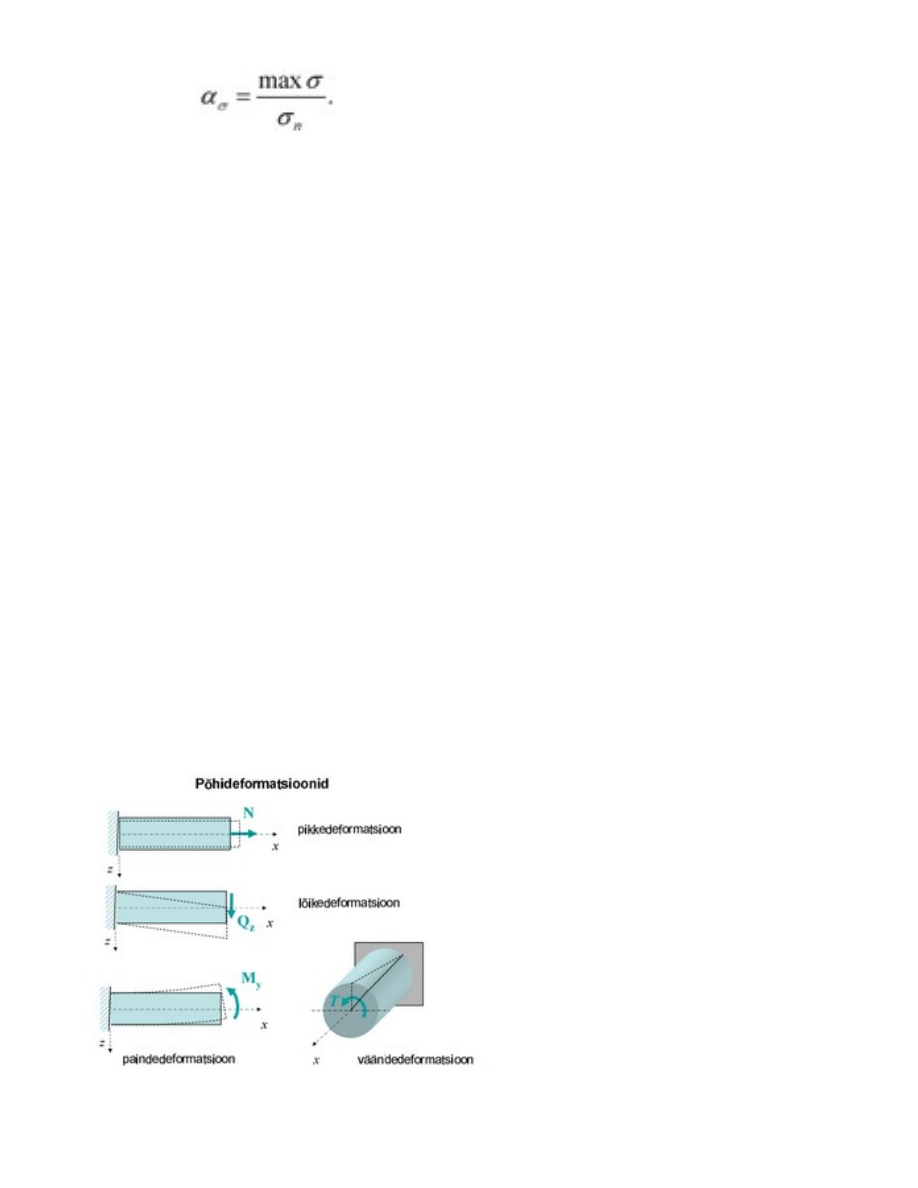

Arvuliselt iseloomustatakse pingekontsentratsiooni teoreetilise kontsentratsiooniteguriga


kus max  on kohaliku pinge suurim väärtus ja  Ϭ Ϭn on nimipinge  (nominaalne pinge), mis arvutatakse eeldusel, et pingekontsentratsiooni ei esine.
Habras materjal, erinevalt plastsest, satub pingekontsentraatori korral purunemise ohtu. Hapra
materjali puhul iseloomustatakse pingekontsentratsiooni mõju efektiivse
kontsentratsiooniteguriga, mis määratakse katseliselt ühest ja samast materjalist ilma
kontsentraatorita ja kontsentraatoriga proovikeha tugevuspiiride võrdlemisel.   Väsimustugevus – sageli mõjuvad konstruktsioonielementidele (eriti masinaelementidele)  sellised koormused, mis tekitavad ajas muutuvaid vahelduvpingeid. Pinge paljukordsel
vaheldumisel võib element hapralt puruneda tugevuspiirist märksa madalama pinge juures.
Vahelduvpinge soodustab mikropragude arenemist, mis võib viia makroprao tekkele. Kui see on
olulise osa ristlõikest läbi lõiganud, siis detail puruneb töötava ristlõike vähenemise tõttu. Sellist
kahjustuse järkjärgulist arenemist nimetatakse väsimuseks ning tekkivat makropragu
väsimuspraoks.
Väsimuspiir on suurim pinge, mida materjal talub purunemata kui tahes paljude tsüklite vältel.
Konkreetse teguriga R väsimuspiir määratakse proovikehade sarja teimimisega spetsiaalses
katsemasinas. Tulemused Wöhleri diagrammina.
Väsimustugevuse diagramm – kasutatakse asümmeetrilise tsükli puhul. Iga väsimuskõver annab

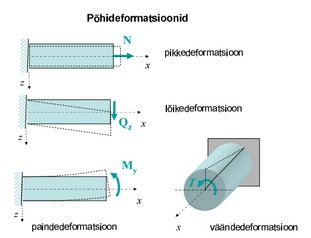

ühe punkti diagrammi.  8. Varda deformatsioonid: Deformatsiooniks nimetatakse varda mõõtmete ja kuju muutust. Igale varda sisejõule vastab
põhideformatsioon, kitsamas mõttes deformatsiooniks nimetatakse ka moondeid (suhtelisi deformatsioone).
Deformatsioon kirjeldab materjaliosakeste omavahelise asendi muutumist konstruktsiooni punktis ja annab
deformatsiooniolukorra pildi varda punktides. Varda deformatsiooni kui tervikut kirjeldatakse tema
deformeerunud telje asendi kaudu ehk telje siiretega. Seega siirded arvetavad kogu varda deformatsiooni.


Deformeerunud konstruktsiooni telje punktid võtavad uue asendi. Varda telje punktide asukohtade muut on
siire, mida mõõdetakse telje algasendi suhtes. Siire on vektor, mis on suunatud punkti algasukohast

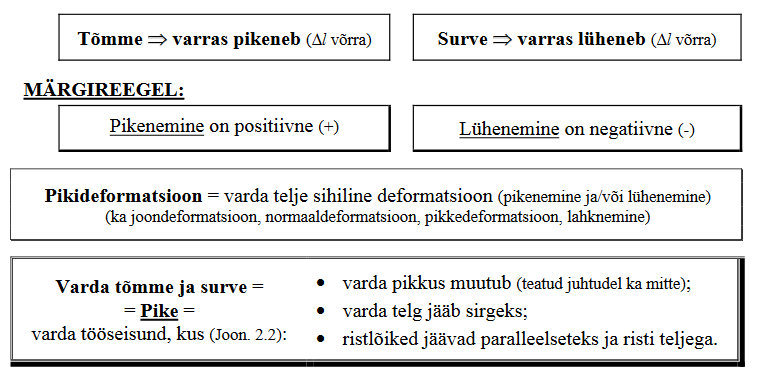

lõppasukohta.   Pikkedeformatsioon - varda telje sihiline deformatsioon (pikenemine ja/või lühenemine)  a. jõu F väärtuse suurenedes venib varras pikemaks (surve puhul läheb samaväärselt lühemaks)
b. igale jõu F väärtusele vastab teatav pikenemine ehk pikideformatsioon ∆l
c. jõu F vähenedes deformatsioon ∆l väheneb osaliselt või kaob täielikult
d. varda pikkuse muutuse ∆l väärtus vastava koormuse F väärtuse mõjudes sõltub materjali  omadustest ja ristlõike pindalast e. varda pikkuse muutuse ja seda esile kutsunud koormuse väärtuste sõltuvus on lineaarne  (Hooke’i seadus) Pikkedeformatsioon: Pikijõu mõjul toimuv varda deformeerumine väljendub kas varda ristlõigete omavahelises
eemaldumises (tõmbejõud) või lähenemises (survejõud) koos varda samaaegse ahanemise või jämenemisega
(skeem a;b).
Deformeerumise   intensiivsust   vaadeldavas   kohas   saab   iseloomustada   kujuteldava   ühikpikkusega   lõigu
pikenemisega: pikkedeformatsiooni intensiivsus ehk pikkeprinkus.


N – põikjõud

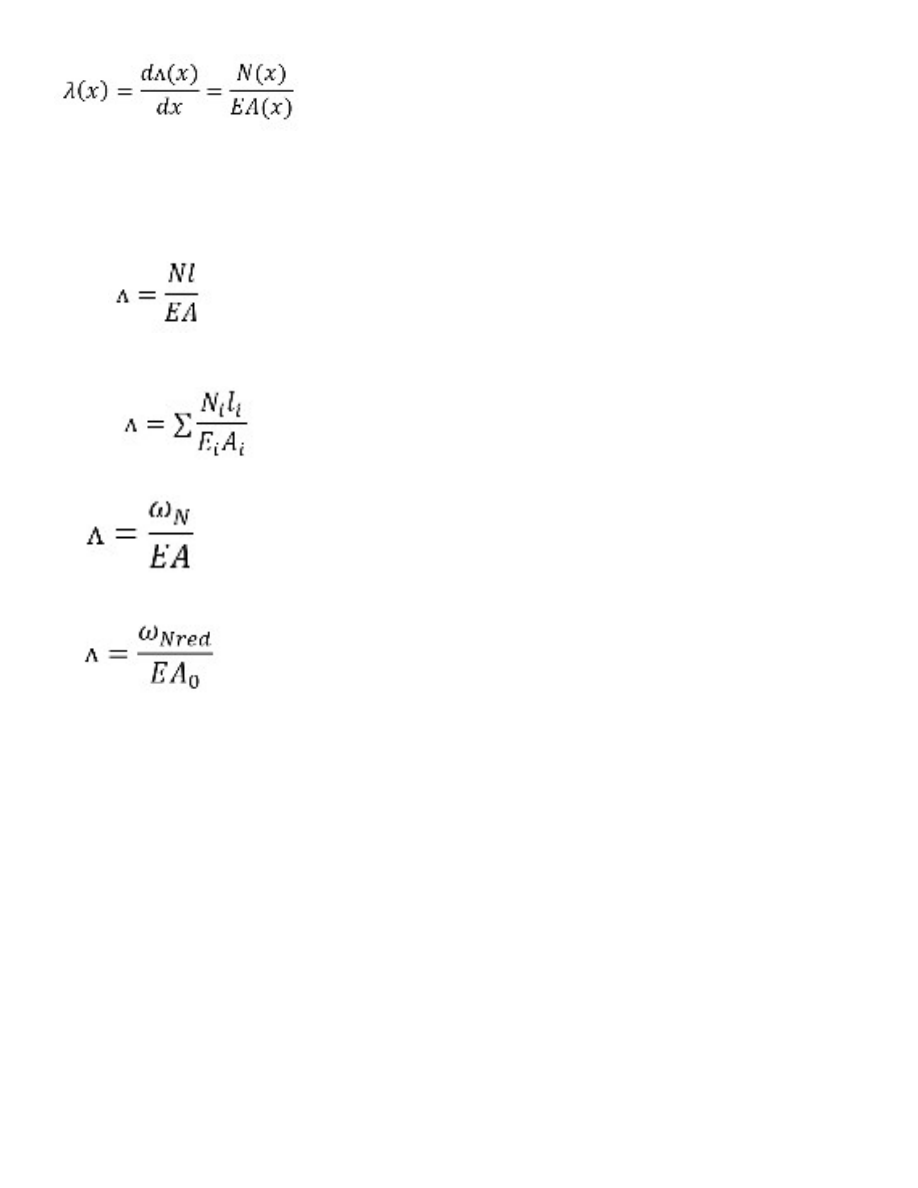

EA – pikkejäikus Ühtlase varda deformatsioon püsivast sisejõust: Astmeliselt muutuv pikijõud või ristlõige: Keerukalt muutuv pikijõud konstantse ristlõikega vardas:
Pidevalt muutuva ristlõikega varras:       Paindedeformatsioon – Deformatsiooni all mõistetakse keha osakeste nihkumist üksteise suhtes  või nendevahelise keskmise kauguse muutumist. Kui kinnitada elastse varda üks ots liikumatult,
varda teise otsa aga riputada koormis, tekib paindedeformatsioon.
Painde suurus sõltub materjali o Ristlõike kujust
o Keha mõõtmetest
o Materjali elastsusmoodulist Paindeomadused on eriti tähtsad näiteks: o Kullasulamite
o Roostevabast terasest kinnitusklambrite
o Juurekanali instrumentide
o Süstlanõelte jt. puhul. Näiteks, mida suurem on instrumendi number, seda jäigem ta on. Võrdelisuse e. elastsuse piir on väiksem
suuremate instrumentide korral ja mittelineaarsus ilmneb juba väiksemate paindenurkade korral. Instrumendile
jääb jääv deformatsioon, kui ületatakse elastsuspiir.  Varda ülemised kihid venivad välja, alumised aga surutakse kokku.


Mõlema kihi vahel paikneb neutraalne kiht, mille pikkus ei muutu- see kiht kõverdub Paindemomendi mõjul kiud ühel pool neutraalkihti pikenevad ja teisel pool lühenevad. Sellega seoses ristlõiked
pöörduvad üksteise suhtes ümber nulljoone ja varda telg kõverdub. Vaadeldava paindedeformatsiooni mõõduks

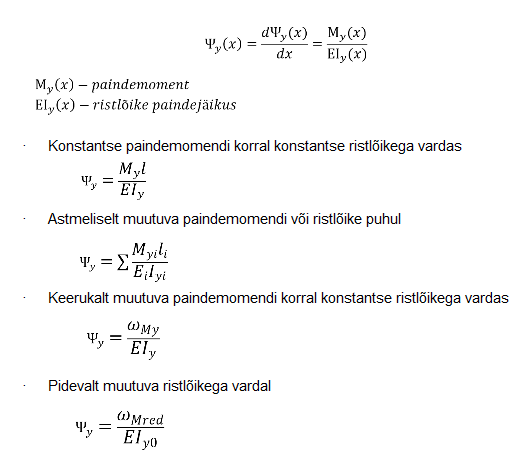

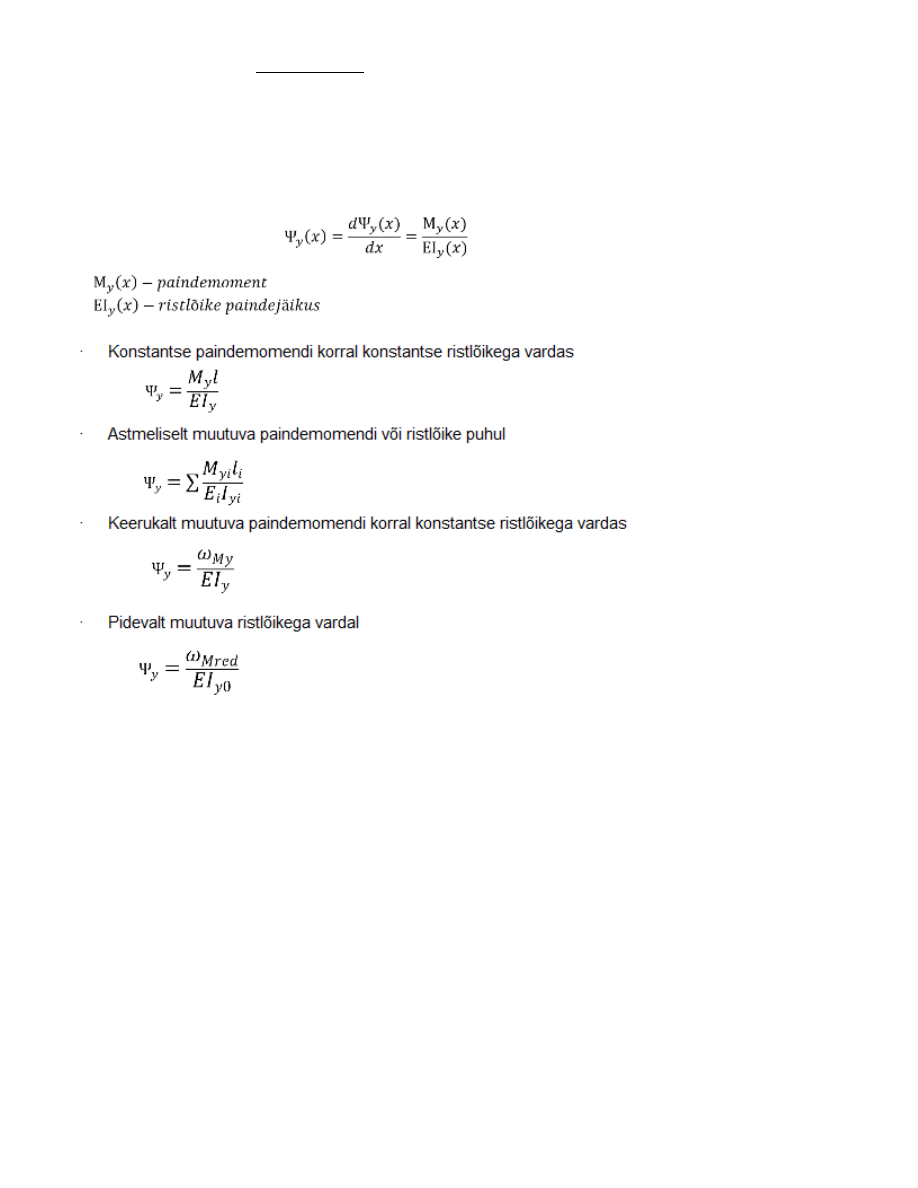

võtame paindenurga Ψy  - varda otspindade vastastikuse pöördenurga (radiaanmõõdus) (skeem e)
Paindedeformatsiooni intensiivsus ehk paindeprinkus vaadeldava lõike vahetus läheduses:   Väändedeformatsioon  Lõikedeformatsioon 9. Varda telje siirded:
a. Siire telje sihis - Teljesihilisi siirdeid põhjustab ainult pikijõud. Suvalise punkti siire u(x) võrdub toe ja  vaadeldava punkti vahelise varda lõigu pikkuse muuduga: valem lk 18 Siire avaldub summana, kus liidetavateks on algsiire u(0) (mis võib olla  b. Pööre ümber varda telje c. Pööre ümber ristlõike peatelje - Pöördeid ümber varda telje põhjustab ainult väändemoment.  Kinnistoega varda korral suvalise ristlõike pöörde võrdub toe ja vaadeldava lõike vahelise varda lõigu
väändenurgaga.


d. Siire risti varda teljele

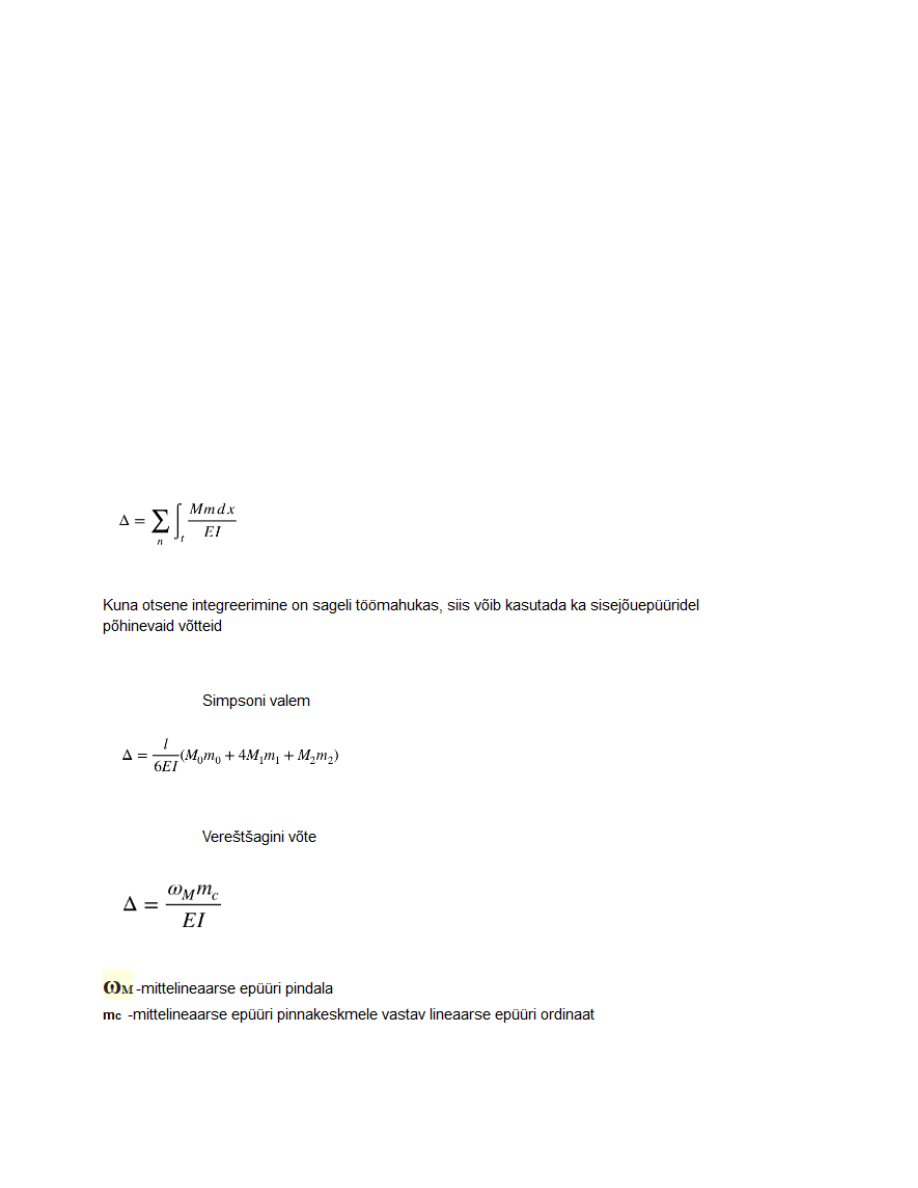

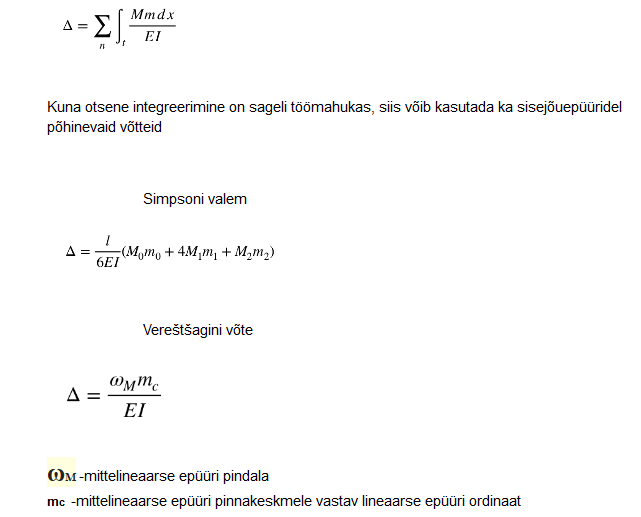

e. Elastse joone võrrandid 10. Siirete määramine Mohr’i integraaliga. 1. Leitakse konstruktsioonile rakendatud koormusest tekkivad sisejõud 2. Sellesse punkti mille siiret otsitakse rakendatakse otsitavale siirdele vastav ühikjõud,  ühikmoment või nende grupp. Joonsiirde leidmiseks rakendatakse ühikjõud, pöörde leidmiseks
ühikmoment. Telje kahe punkti vastastikuse pöörde leidmiseks rakendatakse nendesse
punktidesse kaks vastupidist jõupaari momendiga 1 ja kahe punkti omavahelise eemaldumise või
lähenemise leidmiseks kaks vastupidist ühikjõudu. 3. Leitakse rakendatud jõududele vastavad sisejõud. 4. Arvutatakse Mohr’i integraal, mis võrdub otsitava üldistatud siirdega. Kui integraal on  positiivne, siis siire rakendatud ühikjõu suunas, kui aga negatiivne, siis vastassuunas. 11. Lihtsamaid staatikaga määramatuid konstruktsioone:


Konstruktsiooni ehk tarindi tugevus- või jäikusarvutuseks tuleb eelnevalt leida sisejõud. Sisejõud
määratakse lõikemeetodi kohaselt lõikega eraldatud tarindiosa tasakaaluvõrranditest. Sidemete
(reaktsioonide) arv võrdub tasakaaluvõrrandite arvuga. Konstruktsioone, mille toereaktsioone ja sisejõude
saab leida kasutades vaid tasakaalutingimusi, nimetatakse staatikaga määratavateks.  Tehnikas kohtame aga palju konstruktsioone, mida ei õnnestu lahendada ainult staatika võrrandite abil.
Põhjus on selles, et lahendamisel esinevate tundmatute suuruste (toereaktsioonide, sisejõudude) arv ületab
nende leidmiseks kasutada olevate tasakaaluvõrrandite arvu. Kõiki selliseid tarindeid nim staatikaga
määramatuteks. Iga konstruktsioon peab olema kujukindel, vastasel juhul on ta geomeetriliselt muutuv.  Kujukindlust tagavaid sidemeid nimetatakse vajalikeks. Varrassüsteemile annavad jäikust näiteks
liigendkolmnurgad ja jäigad sõlmed.  Staatikaga määramatut konstruktsiooni iseloomustab lisaks vajalikele, liigsidemete olemasolu. Liigsidemed
põhjustavad tasakaaluvõrranditega mittemääravate sidemereaktsioonide tekke.  Staatikaga määramatute konstruktsioonide lahendamisel on kasutusel kaks erinevat ideed, millel põhineb
kaks lahendusmeetodit – jõumeetod ja siirdemeetod.     Jõumeetod – võimaldab arvutada staatikaga määramatut konstruktsiooni. Jõumeetodi  kasutamisel lihtsustatakse konstruktsiooni arvutusskeemi eemaldades liigsidemeid. Liigsidemete
arvu nimetatakse staatikaga määramatuse astmeks. Saadud staatikaga määratavat arvutusskeemi
nimetatakse põhiskeemiks. Põhiskeemi moodustamine – liigsidemete eemaldamine. Eemaldatud
sideme mõju põhiskeemis asendame sidemereaktsiooniga, mis on esialgu tundmatu.   Siirdemeetod
 Termo- ja koostepinged – temperatuuri muutumine tekitab staatikaga määramatus  konstruktsioonis termo- ehk temperatuuripinged, kuna tema deformatsiooni on tõkestatud.
Staatikaga määratavates konstruktsioonides termopinges temperatuuri ühtlasest muutusest ei
teki, sest nendes süsteemides on konstruktsioonielemendil võimalus vabalt deformeeruda.
Tavaliselt püütakse termopinge taset alandada mitmesuguste konstruktiivsete võtetega. Näiteks
torustikes moodustatakse painduvad kompensaatorid. 12. Surutud sale varras (põhiseosed, sirge varda stabiilsus ja kriitiline koormus, tugede mõju sellele;  Euleri valemi kasutatavuse piir; varda arvutus survele). Nõtke ja kriitiline koormus:  Mõlemast otsast liigenditele toetatud vardale mõjub tsentriliselt rakendatud jõud F.  a. Tugevustingimuste rahuldamiseks peab olema tagatud b. Jäikustingimuse rahuldamiseks peab olema tagatud

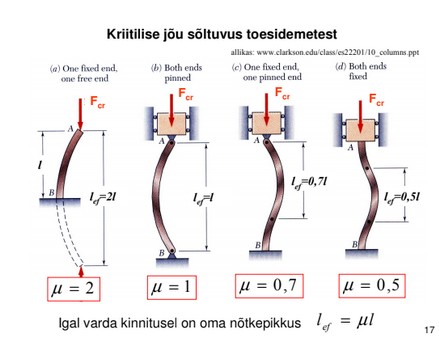

Isegi siis, kui koormus F on tugevustingimust kohaselt lubatav, võib varras kaotada stabiilsuse ja seega ka
kandevõime. Seda nimetatakse nõtkeks, mille tagajärjel varras saavutab uue tasakaaluseisundi, kuid sellega
kaasnevad suured siirded, on võimalik plastsete deformatsioonide teke ja purunemine.  Tasakaaluseisundid: stabiilses tasakaaluasendis väike häiring ei vii kuuli tasakaaluasendist välja, labiilses

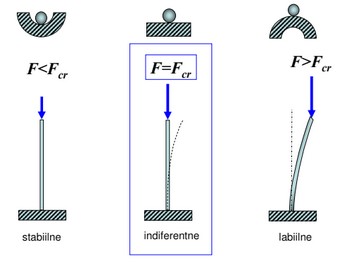

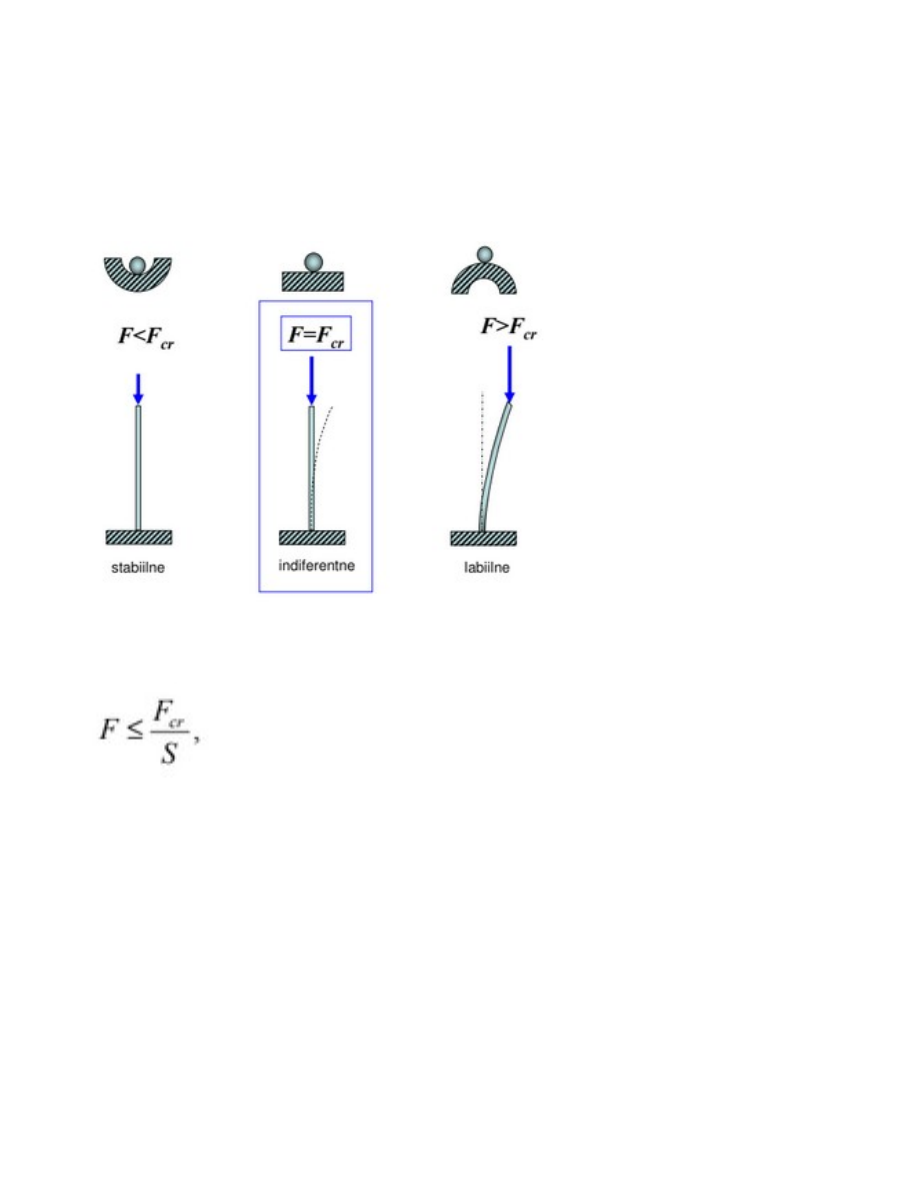

aga viib. Stabiilses tasakaaluasendis kuuli potentsiaalne energia on minimaalne, labiilses aga maksimaalne.  Kriitiline jõud – vähim jõud, mille juures on võimalik stabiilsuse kadu.  Stabiilsustingimus – olgu surutus sale varras konstruktsioonielemendiks. Selle elemendi kandevõime on
tagatud siis, kui on täidetud tugevus- ja jäikustingimused, ja kui varda koormus ei ületa kriitilist väärtust. kus S on nõtke varutegur Kriitilise jõu sõltuvus toesidemest:  Konsoolvarras nõtkumisel paindub nii nagu kahe liigendotsaga varda ülemine pool. Siis  konsoolikriitiliseks jõuks on

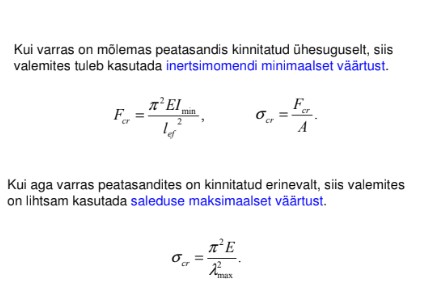

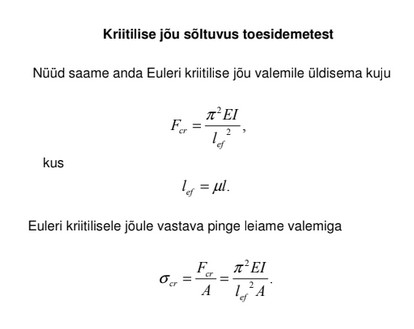

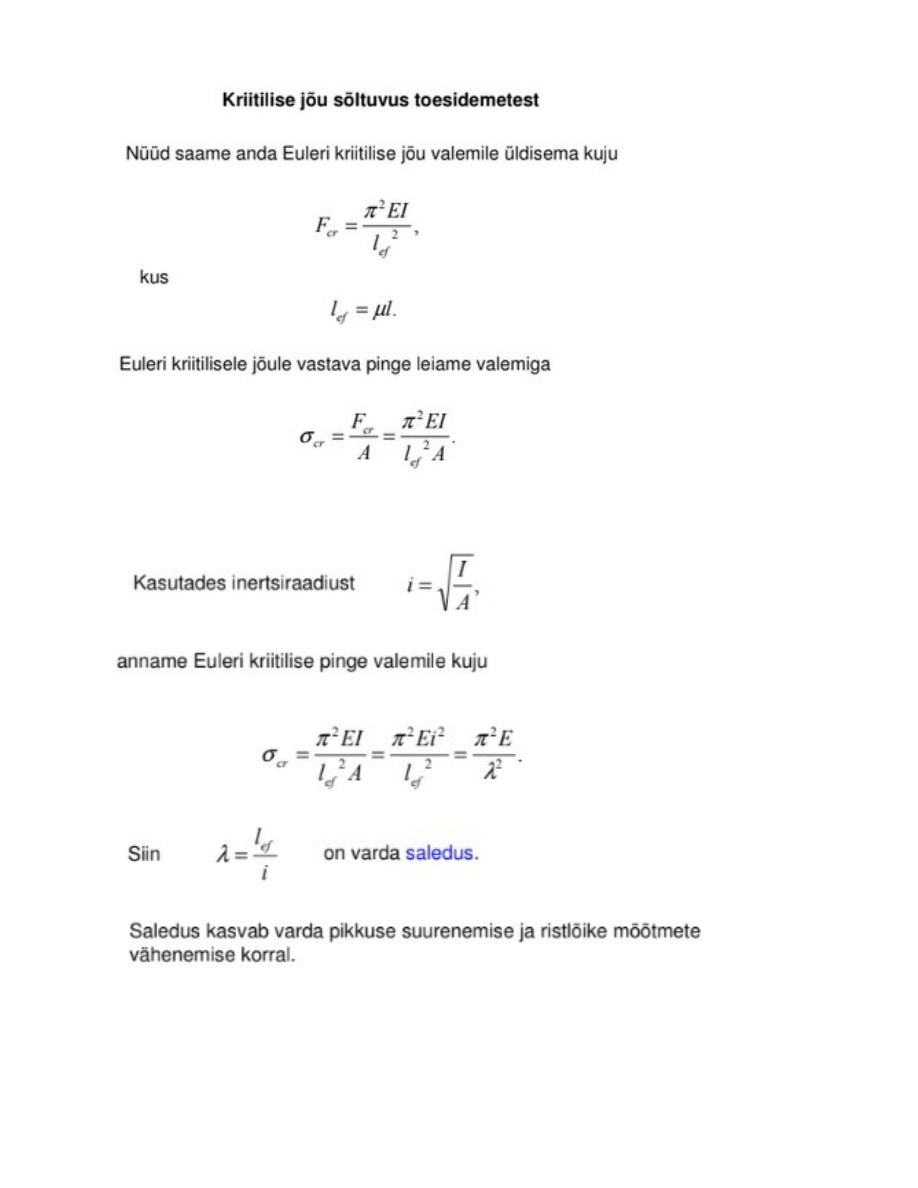

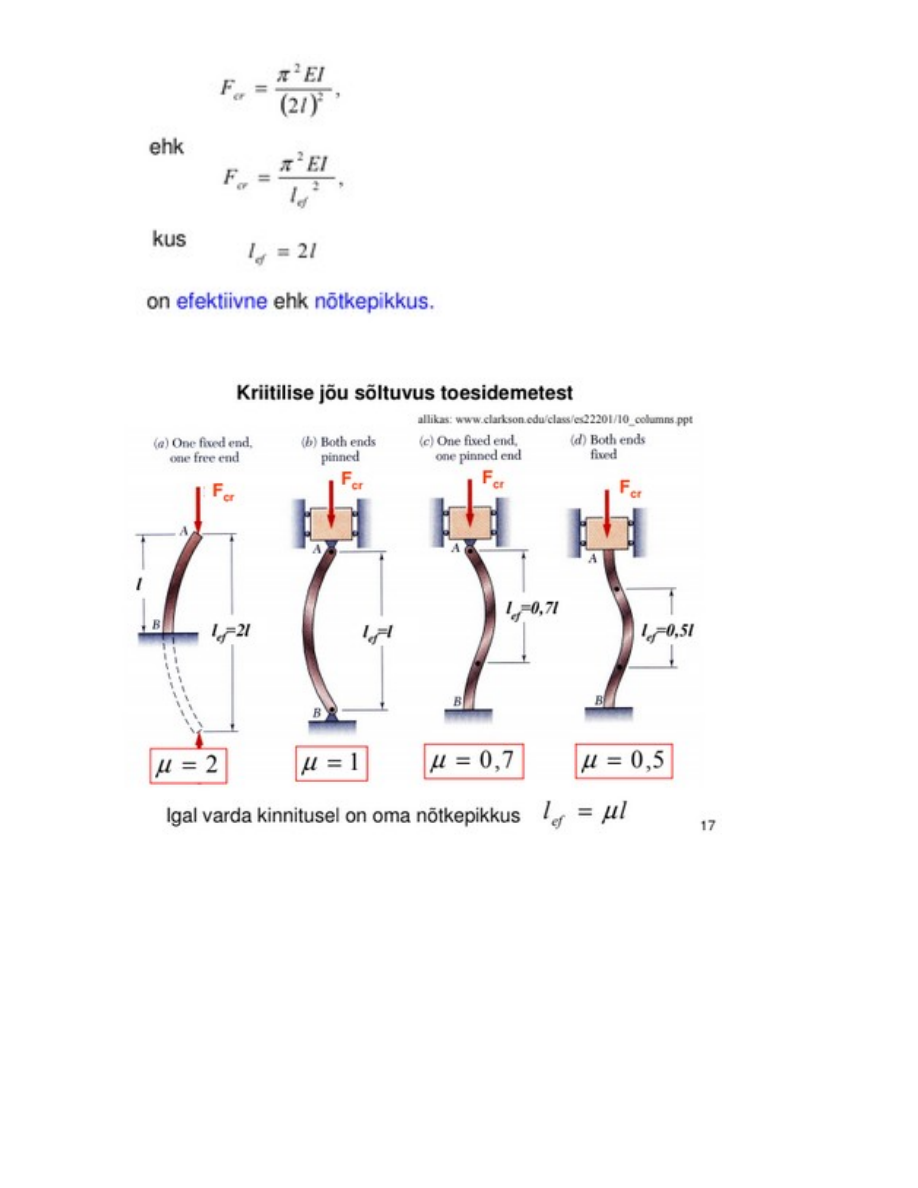

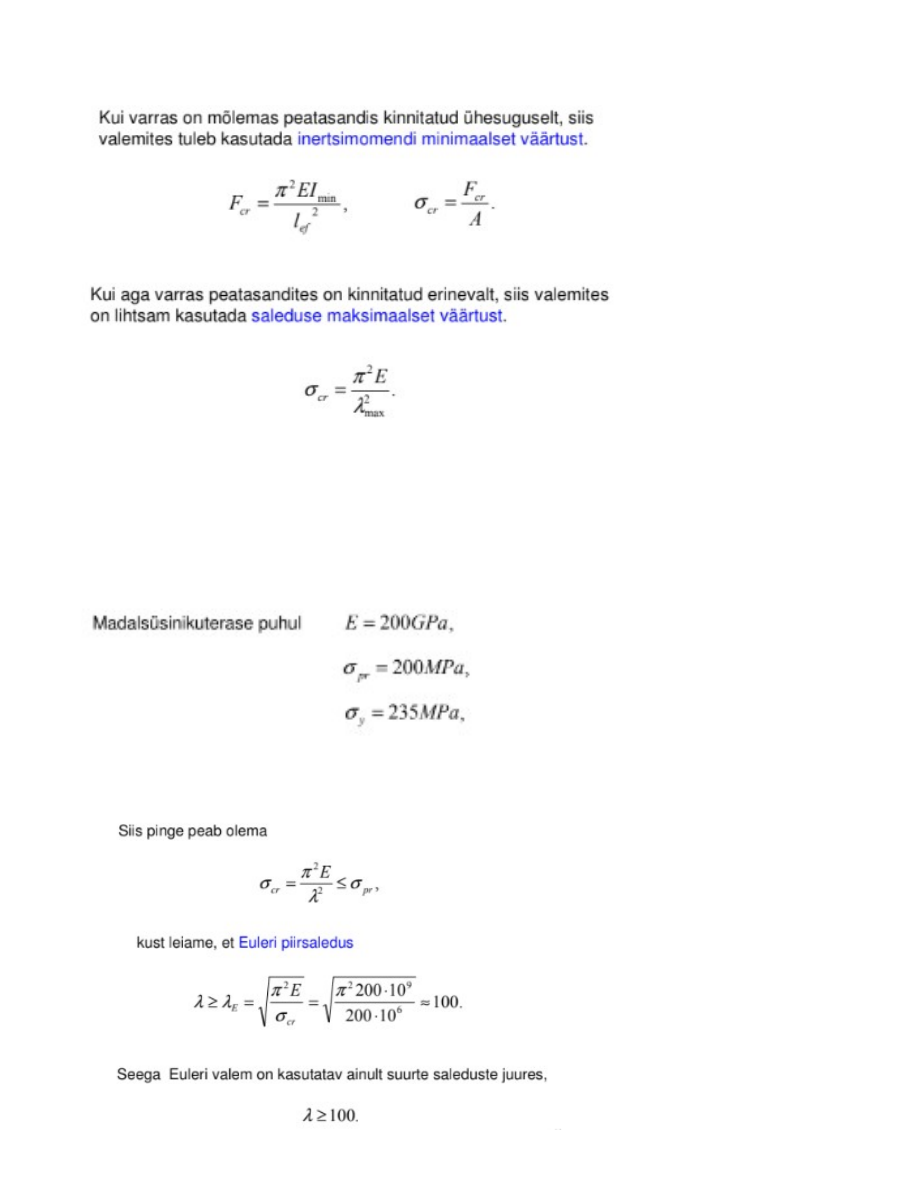

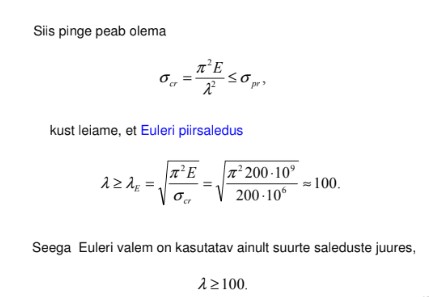

 Euleri valemi kehtivuspiir: Kuna Euleri tuletamisel lähtuti Hooke’i seaduse kehtivusest, siis arvutatav kriitiline pinge ei tohi ületada
materjali proportsionaalsuse piiri.

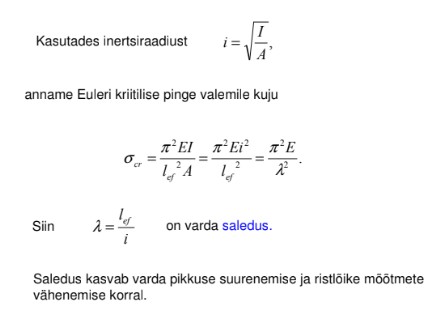

Väikeste saleduste juures nõtkumise ohtu ei ole. Suurte ja väikeste saleduste vahel on nn keskmised saledused, kus Euleri valemit kasutada ei saa, ning
arvutusteks kasutatakse teisi meetodeid. Suurem osa konstruktiivseid elemente satub just keskmiste

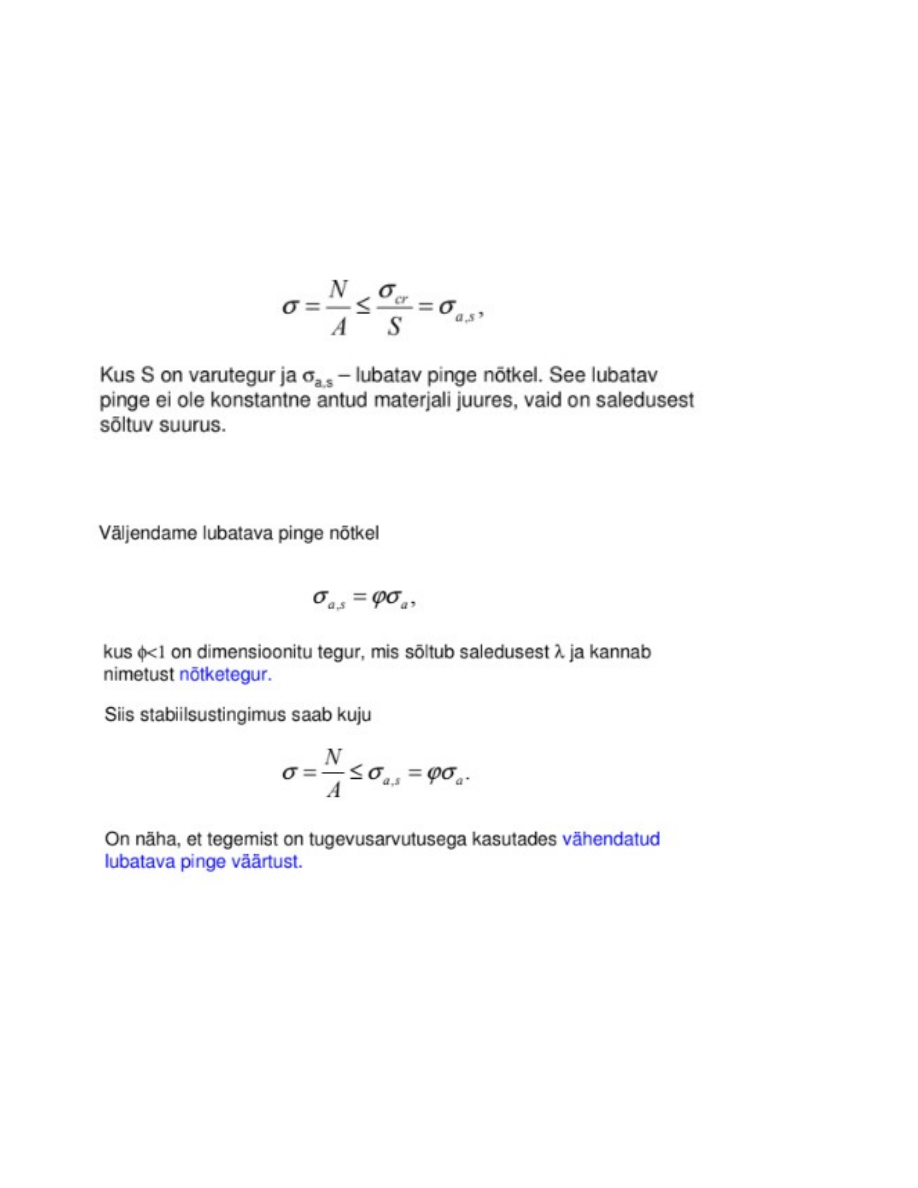

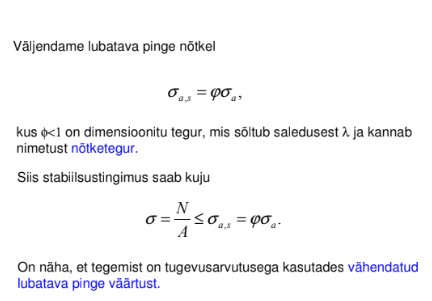

saleduste piirkonda.   Nõtketegur: Vardale stabiilsustingimus kriitilise pinge abil Nõtketegur näitab, mitu korda tuleb vähendada lubatavat (surve)pinget selleks, et oleks täidetud
stabiilsustingimus.  13. Tugevusarvutused kandevõime järgi. Konstruktsiooni tugevusarvutusel lubatava pinge meetodil loetakse, et ohtlik olukord satub siis, kui
konstruktsiooni materjalis tekib piirseisund.


Kui tegemist on hapra materjaliga, siis loetakse, et piirseisund tekib siis, kui mistahes konstruktsiooni punktis
pinge jõuab tugevuspiirini. Hapra materjali puhul tugevuspiiri ületamisega kaasneb pragude teke ja tihti sellega
on konstruktsiooni kandevõime ammendatud.   Sitke materjali arvutus lubatava pinge meetodil – kui tegemist on sitke materjaliga, siis  loetakse, et  piirseisund tekib siis, kui mistahes konstruktsiooni punktis pinge jõuab voolupiirini. Materjali
voolamine ühes konstruktsiooni punktis, või isegi väikeses piirkonnas ei tähenda aga konstruktsiooni
kandevõime kohest kadumist, kuna ristlõike ülejäänud punktide pinged on voolupiirist väiksemad.
Ristlõikel on tugevuse varu, mida saab veel ära kasutada.  Kandevõimemeetod Kandevõimemeetod on üks tugevusõpetuse põhimeetoditest, mis peab ohtlikuks konstruktsiooni piirseisundit
põhjustavat koormust ja taotleb piirseisundi ärahoidmist.  Hapra materjali puhul annab kandevõimemeetod lubatava pinge meetodiga samase tulemuse. Mõlemal juhul on
piirkoormuseks selline koormus, mis põhjustab konstruktsiooni ohtlikumas punktis materjali purunemise.  Kandevõimemeetodit kasutatakse enamasti plastse materjali puhul (madalsüsinikuteras, alumiinium). Meetod
võimaldab konstruktsioone julgemalt koormata. Eriti suur efekt on staatikaga määramatute konstruktsioonide
puhul.
