Tugevusõpetus I kodunetöö 3 (0)

1 Hindamata
Punktid

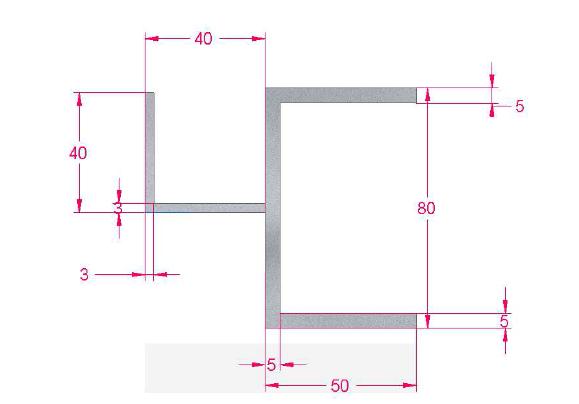

1.  Ristlõike pinnakeskme asukoht

1.1 L-profiili 40/40x3  pinnakese

𝐼𝑥
35,1
Z0 = b -
 = 40 –
 = 11,5 mm
𝑊𝑥
1,23

1.2 U-profiili  50/80/50x5 pinnakese

𝐼𝑦
200,8
Z0 = b -
 = 50 –
 ≈ 16,4 mm
𝑊𝑦
5,98

𝑆𝑧′
𝑦𝑐 =
𝐴   ←liitkujundi pinnakeskme asukoht
𝑆𝑦′
𝑧𝑐 =   𝐴
Sz’= S(1)z’ + S(2)z’ ←liitkujundi staatiline moment Z’-telje suhtes
S(1)z’ = yc1 A(1)
S(2)z’ = yc2 A(2)


Osakujundite pinnakeskmete koordinaadid
Yc1 = 0

 Yc2 = 11,5 – 1,5 = 10 mm
Zc1 = 0

Zc2 = 40 – 11,5 + 16,4 = 44,9 mm
Liitkujundi pinnakeskme koordinaadid
𝑆
𝑆⁽¹⁾
0∗225+10∗814
Y
𝑧′
𝑧′+ 𝑆⁽²⁾𝑧′
c =
=
=
= 7,8 𝑚𝑚
𝐴
𝐴 ⁽¹⁾+𝐴⁽²⁾
225 +814

𝑆
𝑆⁽¹⁾
0∗225+44,9 ∗814
Z
𝑦′
𝑦′+ 𝑆⁽²⁾𝑦′
C =
=
=
= 35,2 𝑚𝑚
𝐴
𝐴 ⁽¹⁾+𝐴⁽²⁾
225 +814
Liitkujundi pindala A=225 + 814 =  1039  mm²


2.  Ristlõike  telg - inertsmomendid

Esimese  osakujundi  telg-inertsmomendid
I(1) y1 = Ix = 35100 mm4
I(1) z1 = Ix = 35100 mm4
e(1)z = Zc = 35,2 mm
e(1)y = Yc = 7,8 mm

Inertsmomendid telgede y ja z suhtes
I(1)y = I(1)y1 + (e(1)z)2 * A(1) = 35100 + (35,2)² * 225 =313884 mm4
I(1)z = I(1)z1 + (e(1)y)2 * A(1) = 35100 + (7,8)² * 225 =48789 mm4

Teise osakujundi telg-inertsmomendid
I(2) y2 = Iy = 200800 mm4
I(2) z2 = Ix = 791500 mm4

Punkti C koordinaadid osakujundi peatelgede suhtes
e(2)z = (Zc2 – Zc ) = 44,9 – 35,2 = 9,7 mm
e(2)y = -(Yc2 – Yc )= -(10 - 7,8)=-2,2 mm

Inertsmomendid telgede y ja z suhtes
I(2)y = I(2)y2 + (e(2)z)2 * A(2) = 200800 + (9,7)² * 814 =124211 mm4
I(2)z = I(2)z2 + (e(2)y)2 * A(2) = 791500 + (-2,2)² * 814 =795440 mm4

Liitkujundi telg-ja inertsmomendid

Inertsmomendid kesktelgede y ja z suhtes
Iy = I(1)y + I(2)y = 568730 + 124211 = 692941 mm4
Iz = I(1)z + I(2)z = 48789 + 795440 = 844229 mm4
915692>844229
3.  Ristlõike  tsentrifugaal -inertsmoment
Tsentrifugaal-inertsmoment  teljestik  YZ - suhtes
Iyz = I(1)y1z1 + e(1)y * e(1)z * A(1)

Inertsmomendid pööratud telje suhtes
𝐼(1)
𝐼(1)
I(1)
𝑦1+ 𝐼⁽¹⁾𝑧1
𝑦1− 𝐼⁽¹⁾𝑧1
η =
 +
 *cos(2*45°) - I⁽¹⁾y1z1 * sin(2*45°) = 13100 mm4
2
2
I(1)y1 = I(1)z1
I(1)y1z1 = I(1)y1 – I(1)η
I(1)yz = (I(1)y1 – I(1)η) + e(1)y * e(1)z * A(1) = (35100 – 13100) + 7,8 *35,2 * 225 = 83776  mm4

Teise osakujundi tsentrifugaal-inertsmoment
I(2)yz = I(2)y2z2 + e(2)y * e(2)z *A(2)= 9,7 * (-2,2)* 814 = -17371 mm4
Iy2z2 = 0

Liitkujundi tsentrifugaal-inertsmoment
Iyz = I(1)yz + I(2)y2 = 83776 – 17371 = 66405 mm4


Ristlõike kesk pea-inertsmomendid

𝐼𝑦𝑧
1
1(−2∗
1
66405
α= 𝑡𝑎𝑛ˉ
𝐼𝑦−𝐼𝑧
= ∗ 𝑡𝑎𝑛ˉ1 ∗ (−2 ∗
) =  20°38'
2
2
692941−844229


Ristlõike kesk-peainertsmomendid
𝐼
𝐼
692941+844229
692941−844229
I
𝑦+𝐼𝑧
𝑦+𝐼𝑧
z =
+   √(
)2 +   𝐼2
 + √(
)2 +   (66405)2 = 869241
2
2
𝑦𝑧 =
2
2

𝐼𝑦+𝐼𝑧
𝐼𝑦−𝐼𝑧
692941+844229
692941−844229
IY =
  −   √(
)2 +   𝐼2
  - √(
)2 +   (66405)2 = 667929
2
2
𝑦𝑧 =
2
2

Ristlõike kesk-inertsmomentide seos
Iy+Iz = IY+ IZ

Iy+Iz= 692941 + 844229 = 1537170mm4
IY+ IZ = 869241 + 667929 = 1537170mm4

Iy = Imin = 692941 mm4
IZ = Imax  = 844229 mm4
