MHE0011 TUGEVUSÕPETUS I Variant nr. Töö nimetus: A-3 B-8 Tala ristlõike tugevuse näitaja Üliõpilane (matrikli nr ja nimi) Rühm: Juhendaja: MAHB - 32 Priit Põdra Töö esitatud: Töö parandada: Arvestatud: 04.01.2012 1. Detailide joonised 1.1 L-profiil mõõtudega 50/50/3, mis oli antud Kuna aga antud möötmetega L-profiili ei ole Ruukki kataloogis, valitakse ligilähedane, milleks on 50/50/5

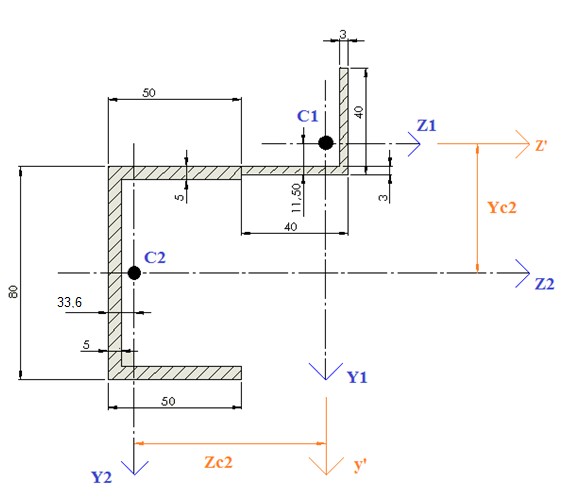

MHE0011 TUGEVUSÕPETUS I Variant nr. Töö nimetus: A9 B-0 Tala ristlõike tugevuse näitaja Üliõpilane (matrikli nr ja nimi) Rühm: Juhendaja: MAHB - 32 Priit Põdra Töö esitatud: Töö parandada: Arvestatud: 1. Detailide joonised 1.1 L-profiil mõõtudega 60/60/3, mis oli antud Arvutatakse pinnakeskme asukoht z0 b - cm See on ka märgitud alljärgneval joonisel, kus on ka kujutatud L-profiili mõõtmetega 60/60/3

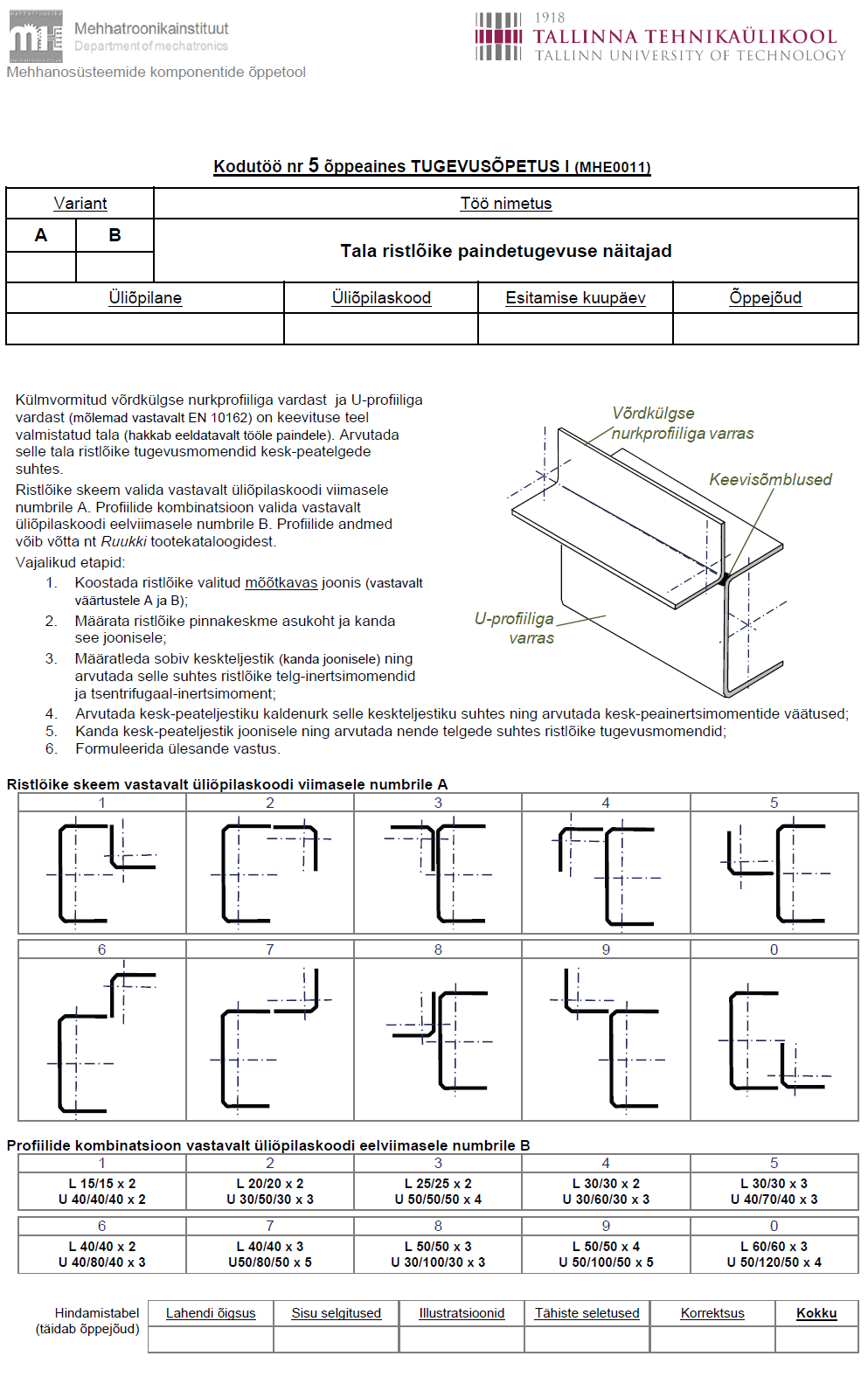

Mehhanosüsteemide komponentide õppetool Kodutöö nr 3 õppeaines TUGEVUSÕPETUS I (MHE0011) Variant Töö nimetus A B Tala ristlõike paindetugevuse näitajad 3 5 Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud 2015 Külmvormitud võrdkülgse nurkprofiiliga vardast ja U-profiiliga Võrdkülgse vardast (mõlemad vastavalt EN 10162) on keevituse teel nurkprofiiliga

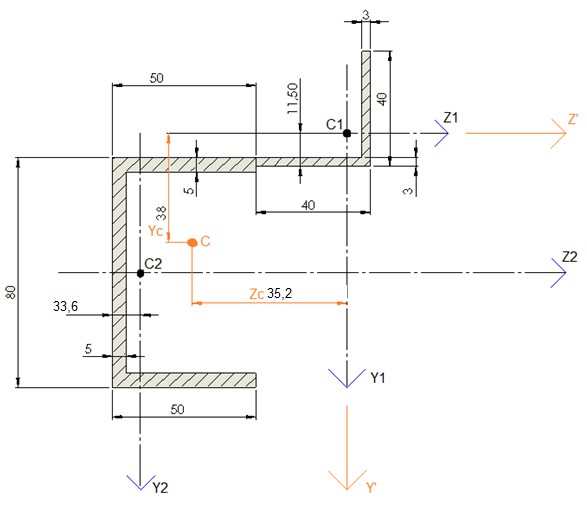

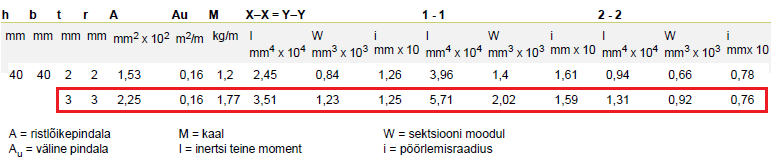

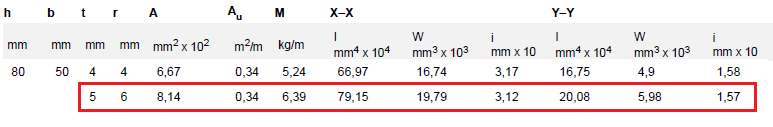

Zc1 = 0 Zc2 = 40 11,5 + 16,4 = 44,9 mm Liitkujundi pinnakeskme koordinaadid ¹ + ² 0225+10814 Yc = = ¹+² = 225 +814 = 7,8 ¹ + ² 0225+44,9 814 ZC = = ¹+² = 225 +814 = 35,2 Liitkujundi pindala A=225 + 814 = 1039 mm² 2. Ristlõike telg-inertsmomendid Esimese osakujundi telg-inertsmomendid I(1) y1 = Ix = 35100 mm4 I(1) z1 = Ix = 35100 mm4 e(1)z = Zc = 35,2 mm e(1)y = Yc = 7,8 mm Inertsmomendid telgede y ja z suhtes I(1)y = I(1)y1 + (e(1)z)2 * A(1) = 35100 + (35,2)² * 225 =313884 mm4 I(1)z = I(1)z1 + (e(1)y)2 * A(1) = 35100 + (7,8)² * 225 =48789 mm4 Teise osakujundi telg-inertsmomendid I(2) y2 = Iy = 200800 mm4 I(2) z2 = Ix = 791500 mm4
66 Tugevusanalüüsi alused 5. DETAILI SISEPINNA OMADUSED 5. DETAILI SISEPINNA OMADUSED 5.1. Ristlõige kui varda tugevuse mõõt Tugevusanalüüsi oluline küsimus: Kas detaili ristlõike kuju ja "Jäme" varras on tugevam, kui "peenike" ehk mõõtmed on optimaalsed? varras milline "jämedus" on piisav? Eelnevast: Ristlõike vastupanuvõime sõltub varda koormamise viisist Ristlõike vastupanuvõime koormuste toimele on erinevate sisejõudude mõjudes erinev (Joon. 5.1) ning sõltub:
66 Tugevusanalüüsi alused 5. DETAILI SISEPINNA OMADUSED 5. DETAILI SISEPINNA OMADUSED 5.1. Ristlõige kui varda tugevuse mõõt Tugevusanalüüsi oluline küsimus: Kas detaili ristlõike kuju ja "Jäme" varras on tugevam, kui "peenike" ehk mõõtmed on optimaalsed? varras milline "jämedus" on piisav? Eelnevast: Ristlõike vastupanuvõime sõltub varda koormamise viisist Ristlõike vastupanuvõime koormuste toimele on erinevate sisejõudude mõjudes erinev (Joon. 5.1) ning sõltub:

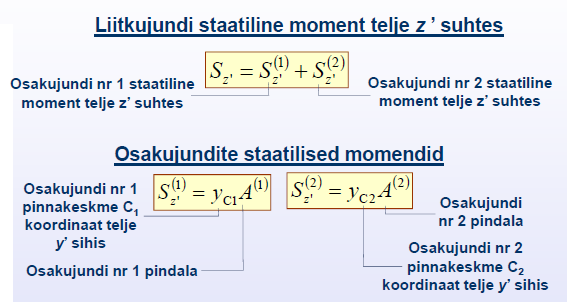

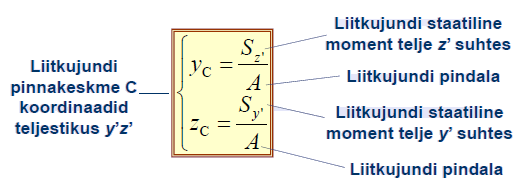

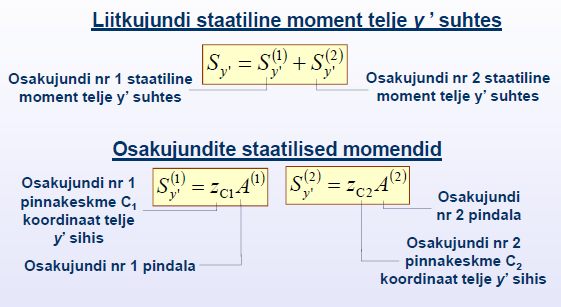

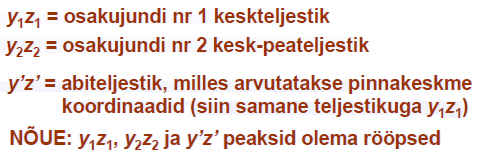

b = 8 cm Arvutada joonisel esitatud kujundi keskpeainertsimomendid. 80 Nõutav lahenduskäik: · Määrata kujundi keskpeateljed · Arvutada kujundi peainertsmomendid. 90 · Esitada sobivas mõõtkavas joonis, kus on näidatud kujundi mõõtmed, arvutustes kasutatud teljed ja nende asendit kirjeldavad mõõtmed. 160 2. Ristlõike pinnakeskme asukoht ja keskpeateljestik 1 C1 z1 Osakujundid Osakujund nr 1 - poolring pinnakeskmega 2 C1 C2 z2 Osakujund nr 2 - ristkülik
b = 8 cm Arvutada joonisel esitatud kujundi keskpeainertsimomendid. 80 Nõutav lahenduskäik: · Määrata kujundi keskpeateljed · Arvutada kujundi peainertsmomendid. 90 · Esitada sobivas mõõtkavas joonis, kus on näidatud kujundi mõõtmed, arvutustes kasutatud teljed ja nende asendit kirjeldavad mõõtmed. 160 2. Ristlõike pinnakeskme asukoht ja keskpeateljestik 1 C1 z1 Osakujundid Osakujund nr 1 - poolring pinnakeskmega 2 C1 C2 z2 Osakujund nr 2 - ristkülik
