Tööpingid (0)

Tööpingid

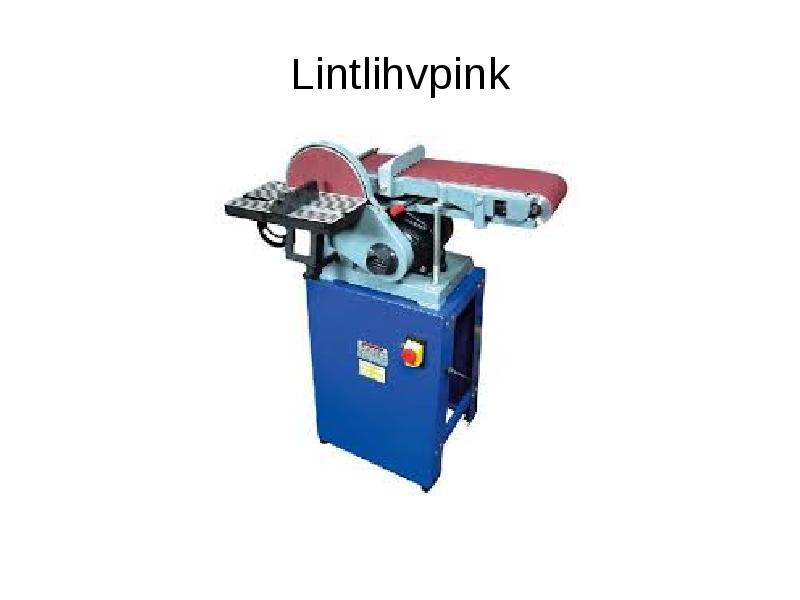

Lintlihvpink

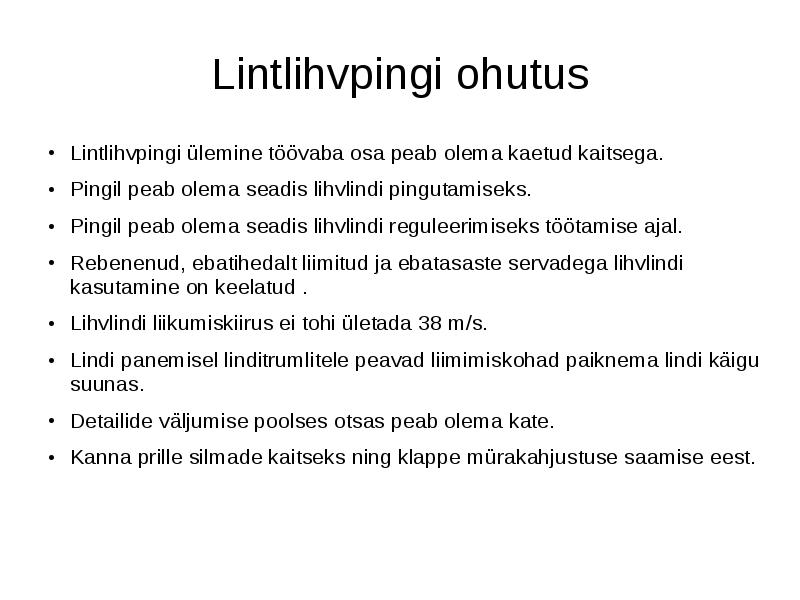

Lintlihvpingi ohutus
●
Lintlihvpingi ülemine töövaba osa peab olema kaetud kaitsega.
●
Pingil  peab olema seadis lihvlindi pingutamiseks.
●
Pingil peab olema seadis lihvlindi reguleerimiseks töötamise ajal.
●
Rebenenud, ebatihedalt  liimitud  ja ebatasaste  servadega  lihvlindi
kasutamine on keelatud .
●
Lihvlindi  liikumiskiirus  ei tohi ületada 38 m/s.
●
Lindi panemisel linditrumlitele peavad liimimiskohad paiknema lindi käigu
suunas.
●
Detailide väljumise poolses otsas peab olema kate.
●
Kanna prille silmade kaitseks ning klappe mürakahjustuse saamise eest.

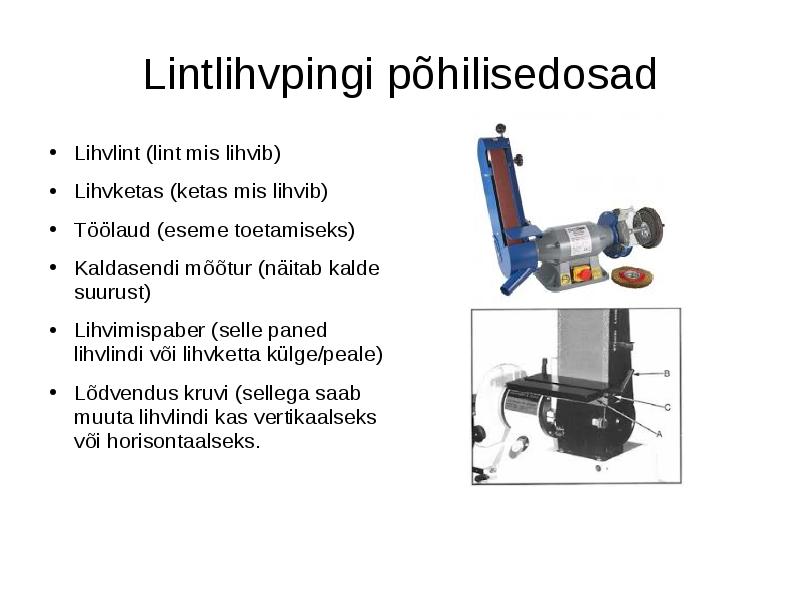

Lintlihvpingi põhilisedosad
●
Lihvlint ( lint  mis lihvib)
●
Lihvketas ( ketas  mis lihvib)
●
Töölaud (eseme toetamiseks)
●
Kaldasendi mõõtur (näitab kalde
suurust)
●
Lihvimispaber (selle paned
lihvlindi või lihvketta külge/peale)
●
Lõdvendus kruvi (sellega saab
muuta lihvlindi kas vertikaalseks
või horisontaalseks.

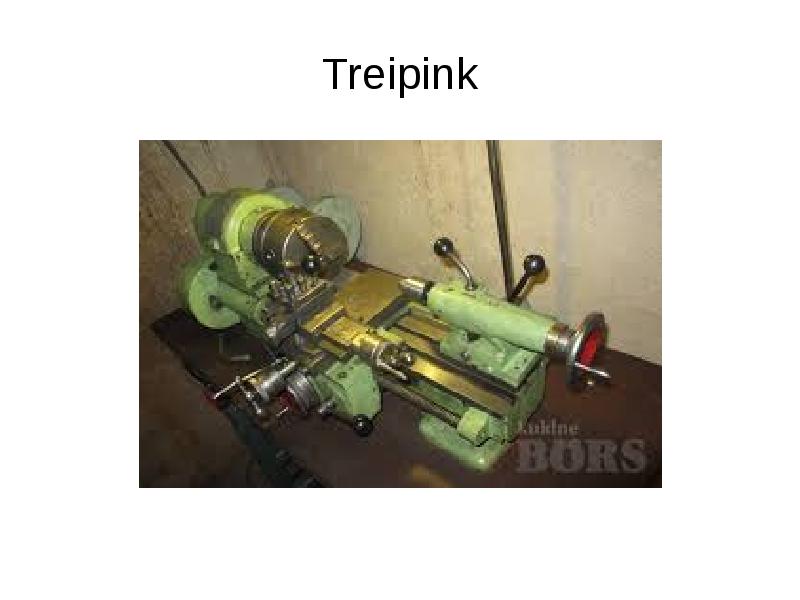

Treipink

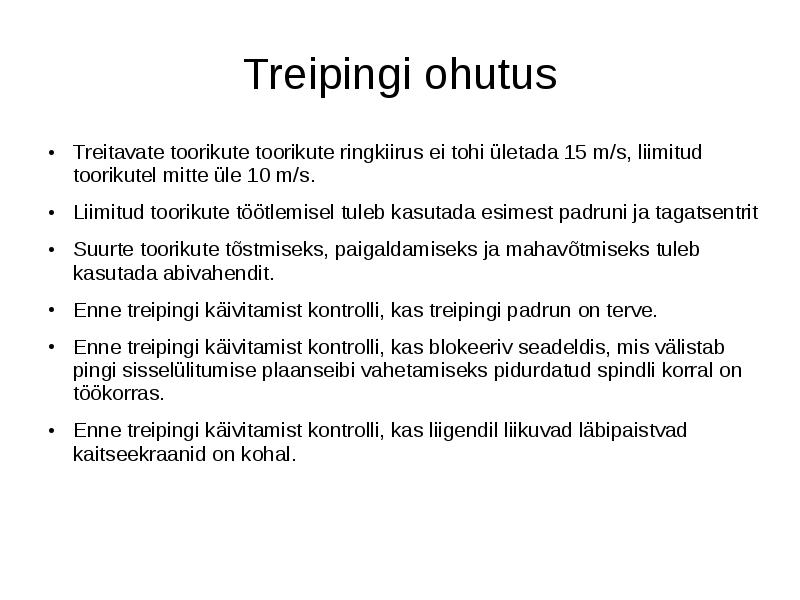

Treipingi  ohutus
●
Treitavate toorikute toorikute ringki rus ei tohi ületada 15 m/s, li mitud
toorikutel mitte üle 10 m/s.
●
Liimitud toorikute töötlemisel tuleb kasutada esimest padruni ja tagatsentrit
●
Suurte toorikute tõstmiseks, paigaldamiseks ja mahavõtmiseks tuleb
kasutada abivahendit.
●
Enne treipingi käivitamist kontrol i, kas treipingi  padrun  on terve.
●
Enne treipingi käivitamist kontrol i, kas blokeeriv seadeldis, mis välistab
pingi  sisselülitumise plaanseibi vahetamiseks pidurdatud spindli korral on
töökorras.
●
Enne treipingi käivitamist kontrol i, kas li gendil li kuvad läbipaistvad
kaitseekraanid on kohal.

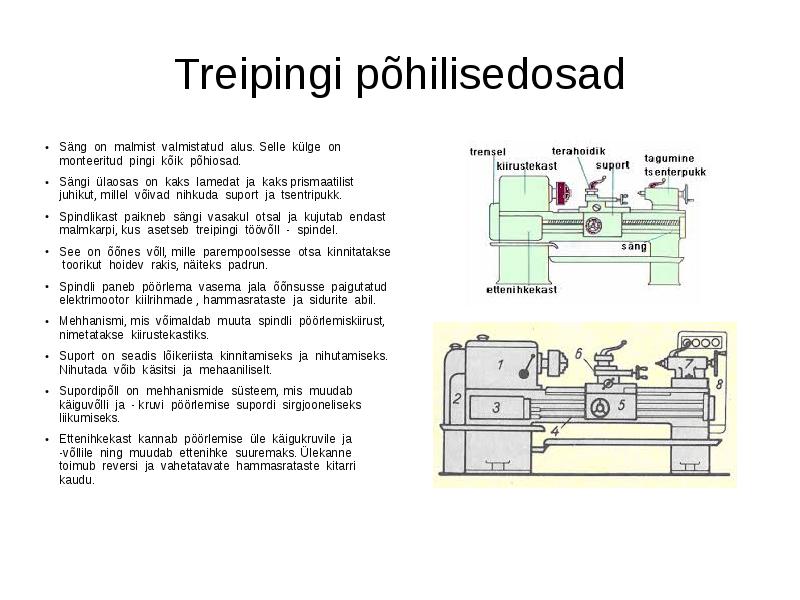

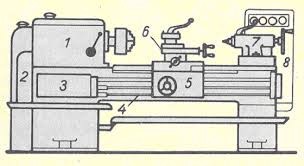

Treipingi põhilisedosad
●
Säng  on   malmist   valmistatud  alus. Sel e  külge  on
monteeritud  pingi  kõik  põhiosad.
●
Sängi   ülaosas   on  kaks  lamedat  ja  kaks prismaatilist
juhikut, millel  võivad  nihkuda  suport  ja  tsentripukk.
●
Spindlikast  paikneb  sängi  vasakul  otsal  ja  kujutab  endast
malmkarpi, kus  asetseb  treipingi  töövõll  -  spindel.
●
See  on  õõnes  võl , mil e  parempoolsesse  otsa  kinnitatakse
 toorikut  hoidev   rakis , näiteks  padrun.
●
Spindli  paneb  pöörlema  vasema  jala  õõnsusse  paigutatud
elektrimootor   ki lrihmade , hammasrataste  ja  sidurite  abil.
●
Mehhanismi, mis  võimaldab  muuta  spindli  pöörlemiskiirust,
nimetatakse  ki rustekastiks.
●
Suport  on  seadis  lõikeri sta  kinnitamiseks  ja  nihutamiseks.
Nihutada  võib  käsitsi  ja  mehaaniliselt.
●
Supordipõll  on   mehhanismide   süsteem, mis  muudab
käiguvõl i  ja  - kruvi  pöörlemise  supordi  sirgjooneliseks
li kumiseks.
●
Ettenihkekast  kannab  pöörlemise  üle  käigukruvile  ja
-võl ile  ning  muudab  ettenihke   suuremaks . Ülekanne
toimub  reversi  ja  vahetatavate  hammasrataste   kitarri
kaudu.

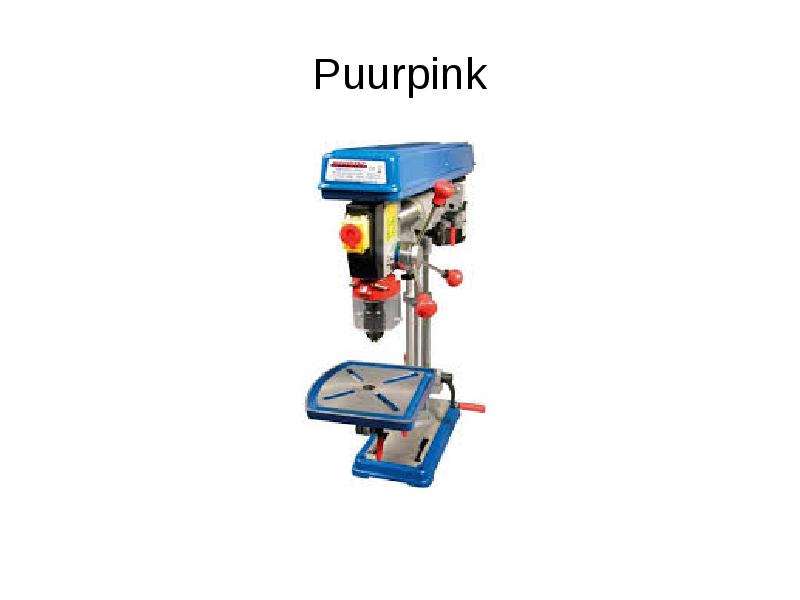

Puurpink

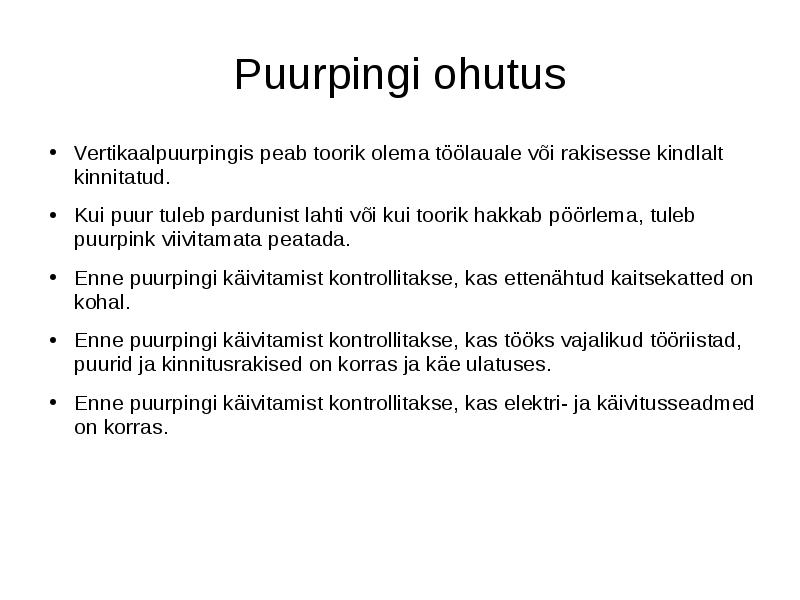

Puurpingi  ohutus
●
Vertikaalpuurpingis peab  toorik  olema töölauale või rakisesse kindlalt
kinnitatud.
●
Kui  puur  tuleb pardunist lahti või kui toorik hakkab pöörlema, tuleb
puurpink viivitamata peatada.
●
Enne puurpingi käivitamist kontrollitakse, kas ettenähtud kaitsekatted on
kohal.
●
Enne puurpingi käivitamist kontrollitakse, kas tööks vajalikud  tööriistad ,
puurid ja  kinnitusrakised  on korras ja käe ulatuses.
●
Enne puurpingi käivitamist kontrollitakse, kas elektri- ja käivitusseadmed
on korras.

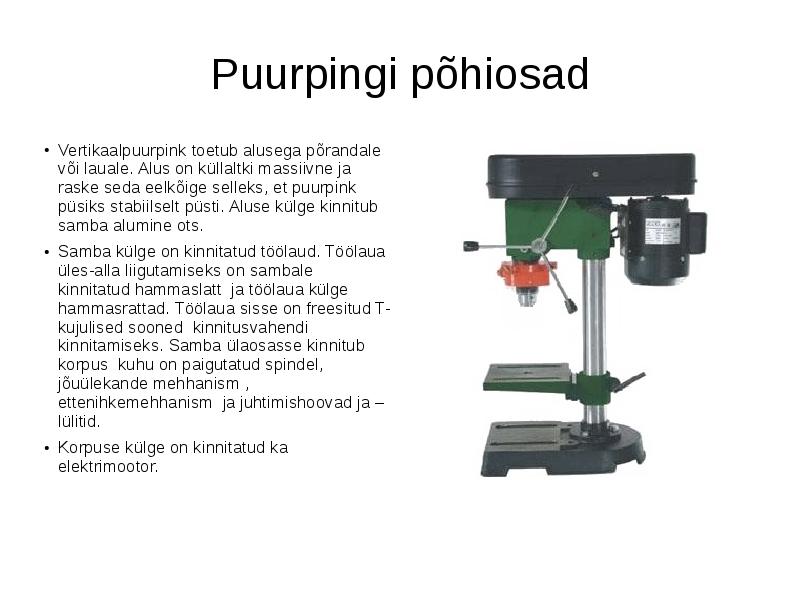

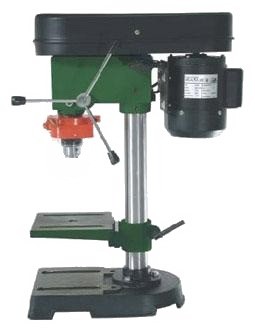

Puurpingi põhiosad
●
Vertikaalpuurpink  toetub  alusega  põrandale
või lauale. Alus on küllaltki massiivne ja
raske seda eelkõige selleks, et puurpink
püsiks  stabiilselt  püsti. Aluse külge kinnitub
samba alumine ots.
●
Samba külge on kinnitatud töölaud. Töölaua
üles-alla liigutamiseks on  sambale
kinnitatud hammaslatt  ja töölaua külge
hammasrattad. Töölaua sisse on freesitud T-
kujulised   sooned   kinnitusvahendi
kinnitamiseks. Samba ülaosasse kinnitub
korpus  kuhu on paigutatud spindel,
jõuülekande  mehhanism  ,
ettenihkemehhanism  ja juhtimishoovad ja –
lülitid .
●
Korpuse külge on kinnitatud ka
elektrimootor.
