Kordamisküsimused õppeaines „ Universaalsed seadmed ja rakised KMI-31
Kontrolltöö 11.12.2015

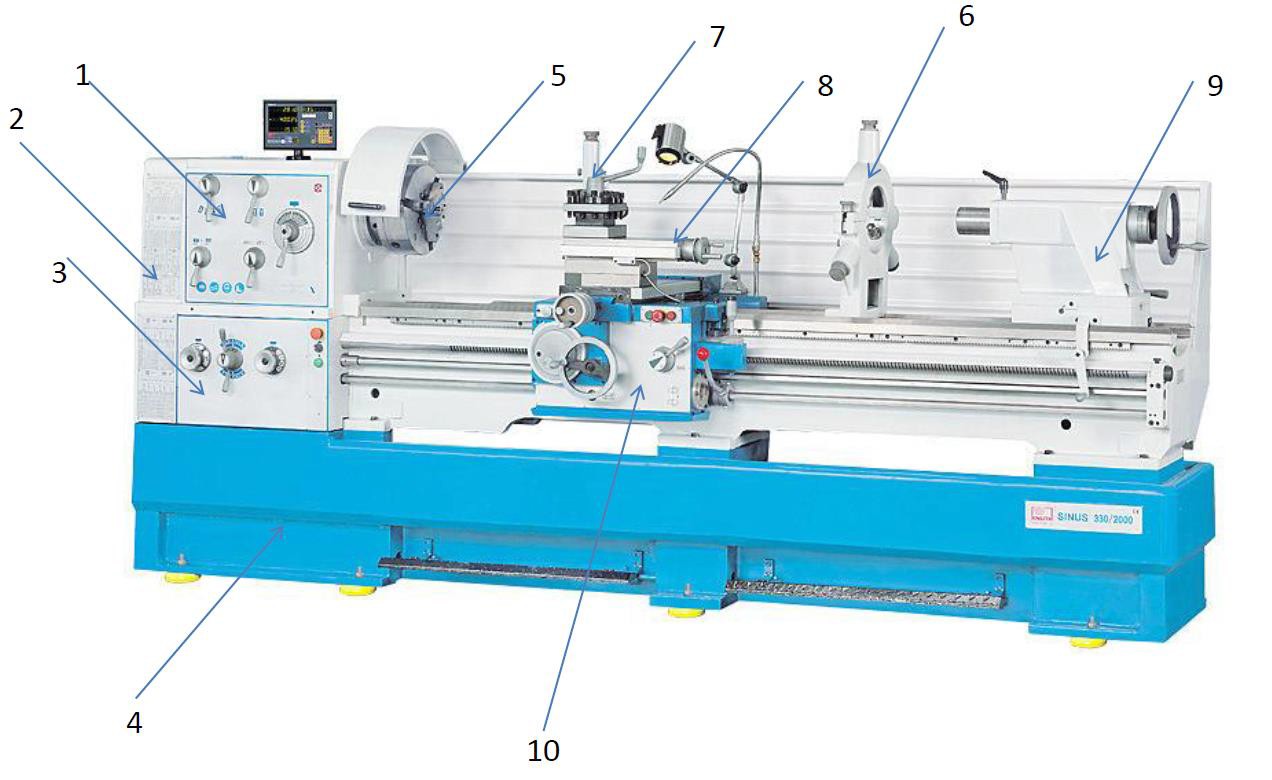

1. Treipingi osad
•1. Spindlikast
paikneb sängi vasakus servas , on malmist karp, kus asetseb treipingi töövõll – spindel. See on õõnes võll, mille parempoolsesse otsa kinnitatakse toorikut hoidvad rakised, näiteks padrun . Spindli paneb pöörlema vasaku jala õõnsusse paigutatud elektrimootor kiilrihmade, hammasrataste ja sidurite abil. Viimased kaks asetsevad spindlikastis. Mehhanismi, mis võimaldab muuta spindli pöörelemissagedust, nimetatakse kiirustekastiks ( hammasrataste ja sidurite süsteem)
•2. Kitarr
on määratud supordi häälestamiseks nõutavale ettenihkele vastavate hammasrataste valikuga
•3. Ettenihkekast
kannab pöörlemise üle käigukruvile ja võllile ning muudab ettenihke suuruse. Ülekanne toimub reversi ja vahetatavate hammasratastega kitarri kaudu
•4. Säng
on enamasti malmist valatud massiivne alus. Selle külge on monteeritud pingi kõik osad. Sängil asetsevad ka erineva ristlõikega juhikud, mis on karastatud, täpselt töödeldud ja millel nihkuvad suport ja tagapukk. Säng ise toetub kahele jalale .
• Hallmalm •Terasvalu •Teras • Betoon •Kunstkiuga armeeritud polümeerbetoon
•5. Padrun
• Rakis detailide kinnitamiseks.
3 pakilisi kasutatakse silindriliste toorikute töötlemiseks, on isetsentreeruvad. 4 pakilisi kasutatakse prismaatiliste toorikute töötlemiseks, võimalik üksteisest sõltumatult reguleerida.
•6. Lünett
Pikkade detailide toestamiseks. Kasutatakse liikumatut lünetti ja liikuvat lünetti
•7. Terahoidja
•8. Ülemine pikikelk
•9. Tagapukk
•Tagapukk liigub mööda juhikuid. Toetab pikki toorikuid ja kasutatakse ka puuride , avardite, hõõritsate ja revolverpea kinnitamiseks. Tagapukk on varustatud kas liikuva või liikumatu tsentriga.
•Pukk kinnitatakse kergemaks tööks hoovaga ja raskemaks tööks mutriga . Tsentripuki saab ühenda pinkidel 1k62 suprodipõllega ja liigutada mehaanilise ettenihkega.
•10. Supordi põll
on mehhanismide süsteem, mis muudab käigukruvi ja käiguvõlli pöörelemise supordi joonliikumiseks.
2. Treipingi põhikarakteristika eelisnäitajad

• tsentrite vahe

• treitava detaili läbimõõt( sängi-,supordi-, sillakohal, silla pikkus)

• spindli ava

• spindli pöörded

• ettenihked

• mass ja gabariitmõõtmed

• lisaseadmed

• tehniline tugi


3.Treipingil kasutatavad detaili kinnitusrakised
1.Padrun
3 pakilisi kasutatakse silindriliste toorikute töötlemiseks, on isetsentreeruvad. 4 pakilisi kasutatakse prismaatiliste toorikute töötlemiseks, võimalik üksteisest sõltumatult reguleerida
2.Tsangpadrun
kasutatakse silindriliste toorikute kinnitamiseks. Eeliseks on tooriku täpne ja kindel baseerimine padruni suhtes.
3. Plaanseib
kasutatakse ebakorrapärase kujuga toorikute kinnitamiseks
4. Tornid
kasutatakse õõnsate toorikute töötlemiseks otstest ja terve silindrilisepinna ulatuses

4. Treipinkide tüübid
•Universaaltreipingid
•Lauatreipink
•Spetsiaaltreipingid
•Kopeerpingid
•Treiautomaadid
•Sisetreipingid
•Varbautomaadid:
Ühespindlilised
Mitmespindlilised
•Revolvertreipingid
•APJ treipingid (CNC)
5. Juhikute tüübid
•Juhikud jagunevad funktsionaalselt järgmiselt:
- Seadejuhikud (nende ülesandeks on pingi mingi elemendi täpne positsioneerimine , näiteks tagapuki pinooli juhik)
- Liikumisjuhikud (kõik juhikud, mis masina elemendi töö kestel liigub, näit töölaud)
•juhikud jagunevad töörežiimi järgi:
- Hüdrodünaamilised ehk tasapinnalised juhikud ( kaks määritud pinda libisevad üksteisel.)
- Prismaatilised juhikud
- Kalasabajuhikud
- Veerejuhikud
6. Freespinkide tüübid
1.Konsoolfreespingid
• Horisontaalsed
• Vertikaalsed
•Universaalsed
2. Konsoolita vertikaalfreespingid
3. Karusellfreespingid
4. Kopeerfreespingid
• ErifreespingidKeermefreespingid
•Soonefreespingid
•Hambafreespingid
7. Freespinkidel teostatavad operatsioonid
•Freespinkides teostatakse tasapindade töötlmiset, asmteliste, soonpindade, keermete, kurvi , hammasrataste ja kujupindade töötlemist
8. Freespingi põhikarakteristika eelisnäitajad
9. Haas töötlemiskeskustel kasutatavad spindlid
Rihmülekanne
Parim hind
Otsemootoriga
Hea töödeldava pinna kvaliteet ja spindli terminilne stabiilsus.
Hammasratasülekanne
Suur väändemoment väikestel pööretel (koorivtöötlus)
10.Tööpinkide konstrukstsioonis kasutatavad materjalid
Materjalid:
•Hallmalm –hea vibratsioonisummutusvõime, madal hind, kuid raske ja nõuad kalleid vorme kuna valatakse ühes tükis
•Teras –erinevad konstruktsioonielemendid keevitatakse omavahel kokku, seetõttu kergem kui malm . Hea jäikuse ja kaalu suhe, kuid halb vibratsiooni summutaja
•Keraamika –kasutatakse selliste komponentide valmistamisel, mis nõuavad suurt tugevust, jäikust, korrosioonikindlust ja pinnaviimistlust nagu spindlid ja laagrid
•Kompsiidid –kasutatakse kõrget täpsust nõudvate elementide valmistamisel
•Epoksüüdgraniit –kasutatakse peamiselt lihvpinkide valmistamisel. Hea valatavus, jäikuse ja kaalu suhe ning termostabiilsus
•Polümeerbetoon –kasutatakse peamiselt tööpingi sängide valmistamiseks. Hea valatavus ja võnkesummutusvõime, kuid halb soojusjuhtivus ja väike jäikus
11. 2 üldist lisaküsimust materjali ulatuses
