Tiguülekande arvutus (0)

Tallinna Tehnikaülikool - Mehaanika - Masinelemendid II

1 Hindamata

MHE0042 MASINAELEMENDID II
Kodutöö nr. 3
Variant nr.
A -4
B -2
Töö nimetus: Tiguülekande arvutus
Üliõpilane (matrikli nr ja nimi)
Rühm:
Juhendaja :
A.Sivitski
Töö esitatud:
22.05.2014
Töö parandada:
Arvestatud:
Tiguülekanne
Antud:
Teo materjal – teras 15Cr3, karastatud HRC 46...50 (ReH = 750 MPa, Rm = 1500 MPa)
Tiguratta materjal:
hammasvöö – tinapronks G-SnBz12 (Rm = 290 MPa,
lubatav kontaktpinge []H = 220 MPa,
lubatav paindepinge []F = 70 MPa)
rumm – teras E295 (ReH = 295 MPa, Rm = 490 MPa)
Ülekandearv u = 94, pöördemoment tigurattal T2 = 250 Nm.
A
0
1
2
3
4
5
6
7
8
9
u
38
47
66
76
94
38
47
66
76
94
B
0
1
2
3
4
5
6
7
8
9
T, Nm
200
200
250
250
300
300
350
350
450
450
Leida:
Teha tiguülekande projektarvutus .
Loetleda: tiguülekannete üldised omadused ja tõrgete põhjused
Tiguülekande üldised omadused:
Max. võimsus P: normaaljuhul 50 kW, erijuhul 200 kW
Max. väljundmoment Tv: 104 Nm
Max. ringkiirus v: normaaljuhul 10 m/s, erijuhul 30 m/s
Max. ülekandearv u: normaaljuhul 50, erijuhul 1500*
Kasutegur η: 0,70...0,92
Erivõimsus: 0,2...5 kW/kg
Võimalik töötemp.: normaaljuhul -30...+150 ⁰C, erijuhul -30...+250 ⁰C
Ülekandearvu püsivus: hea
Müratase: madal
Tõrgete põhjused: kõrge temperatuur, suured võimsused
Projektarvutus
Teo keermekäikude arv z1 = 1
(Sõltub ülekandearvust: 8 30 ⇒ z1 = 1).
Tiguratta hammaste arv
z2 = z1 ⋅ut =1⋅94 = 94
Teo läbimõõduteguri vähim lubatud väärtus
qmin = 0,212z2 =0,212 ⋅ 94 ≈ 20
Valin q = 20 ( reast q = 8; 10; 12,5; 14; 16; 20).
Telgede vahe
kus koormustegur K = 1,2
(K = 1, kui libisemiskiirus
K = 1,1 ... 1,3 kui v1 > 3 m/s).
Ülekande moodul
Valin m = 2 mm (reast: m = 2; 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16; 20).
Siis tegelik telgede vahe
Ratta ja korpuse minimaalne vahekaugus

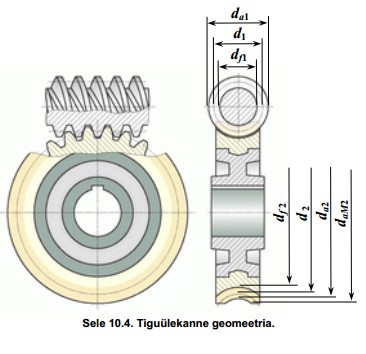

Teo ja tiguratta geomeetrilised mõõtmed
Teo jaotusläbimõõt ,
peasilindri läbimõõt ,
jalgadesilindri läbimõõt ,
keermestatud osa pikkus .
Lihvitud või freesitud teo puhul keermestatud osa pikkust tuleb suurendada
25 mm kui m 16 mm.
Valin b1=60 mm
kui z1 = 4, siis b1 ≥ (12,5+0,09z2 )m
keerme tõstenurk
Tiguratta jaotusläbimõõt
peaderingjoone läbimõõt
jalgaderingjoone läbimõõt
suurim läbimõõt
Valin
Hammasvöö laius
b2 ≤ 0,75da1 , kui z1 = 1 … 3 ja b2 ≤0,67da1 , kui z1 = 4,
b2 ≤ 0,75da1 = 0,75⋅44 = 33 mm
Valin b2 = 33 mm.
Teo ringkiirus
Libisemiskiirus
Selle libisemiskiiruse puhul hõõrdenurk ϕ ≈ 1,40 (Lisa 1, Tabel 1)
Ülekande kasutegur, silmas pidades energia kaod ülekande määrimiseks
η1
Valin ülekande täpsusklassi 7. Siis dünaamikategur Kd = 1,1 (Lisa 1, Tabel 2).
Koormuse ebaühtlast jagunemist arvestatav tegur
kus θ = 215 (Tabelis läbimõõduteguri 20 jaoks deformatsioonitegurit ei olnud, antud suurus on hinnanguline), x = 0,6 (rahulik töörežiim), staatilise koormamise
puhul x = 1.
Siis koormusetegur
Kontrollime kontaktpinge
Hammaste ekvivalentarv
siis hamba kujutegur YF ≈2,2 (Lisa 1, Tabel 4).
Paindepinge

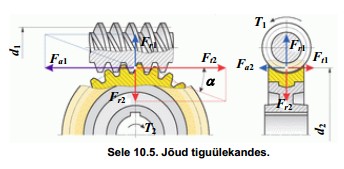

Jõud ülekandes
Teo telgjõud ja ratta ringjõud
Teo ringjõud ja ratta telgjõud
Teo ja ratta radiaaljõud
kus α = 20⁰ - hambumisnurk.

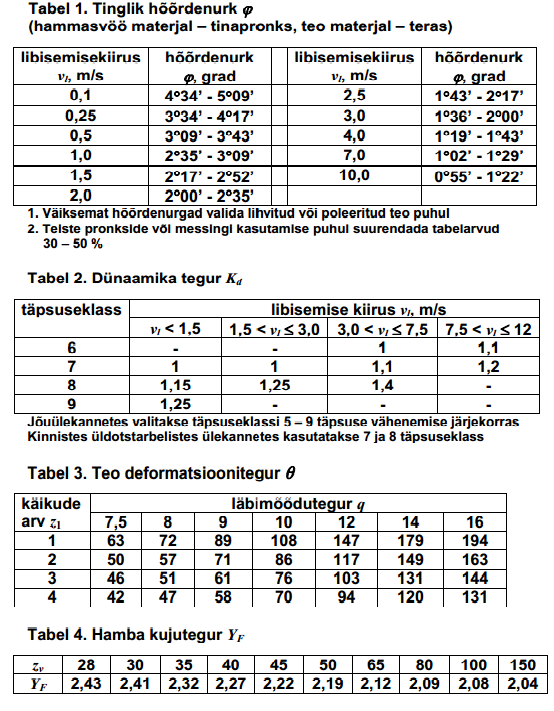

Lisa 1
