TALLINNA TEHNIKAÜLIKOOL
Materjalitehnika instituut Metallide tehnoloogia õppetool
Kodutöö MTT0010 Konstruktsioonimaterjalide tehnoloogias
Töö nimetus:
Survetöötlemine (Plastne vormimine )
Töö nr. 1
Üliõpilane: Sergei Lakissov
Üliõpilaskood: 094171
Rühm: MATB22
Juhendaja : Eduard Kimmari
Töö tehtud: 1.05.2010
Esitatud: 1.05.2010
Arvestatud:
Töö eesmärk ja ülesanne: tuleb koostada tehnoloogiline protsess detaili tooriku valmistamiseks kuumvormstantsimise teel
Detail

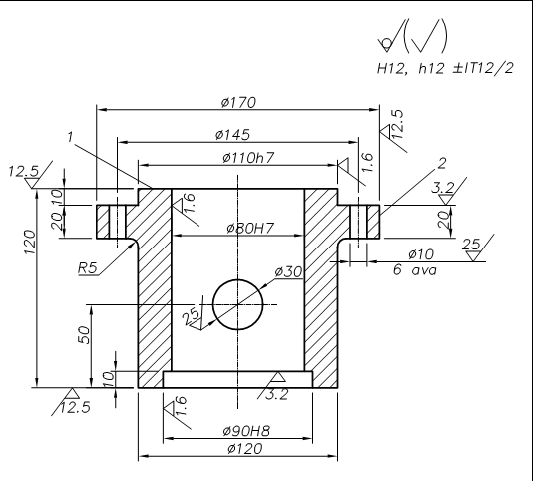

Vastavalt matriklinumbrile , tuleb esitada detaili varianti numbriga 1 tehnoloogiline protsess. Detaili materjaliks on tempermalm . Detaili joonis on toodud all.
Stantsimisviis
Sellise kujuga detaili saab valmistada nii stantsimisvasaral kui ka väntpressil, ning kasutades nii kinnist kui ka avatud stantsimist. Reaalselt, otsuse langetamiseks oleks vaja teha majanduslikke arvutusi.
Vaatleme detaili avatud stantsiga tehnoloogiat väntpressil1.
Stantsise joonis

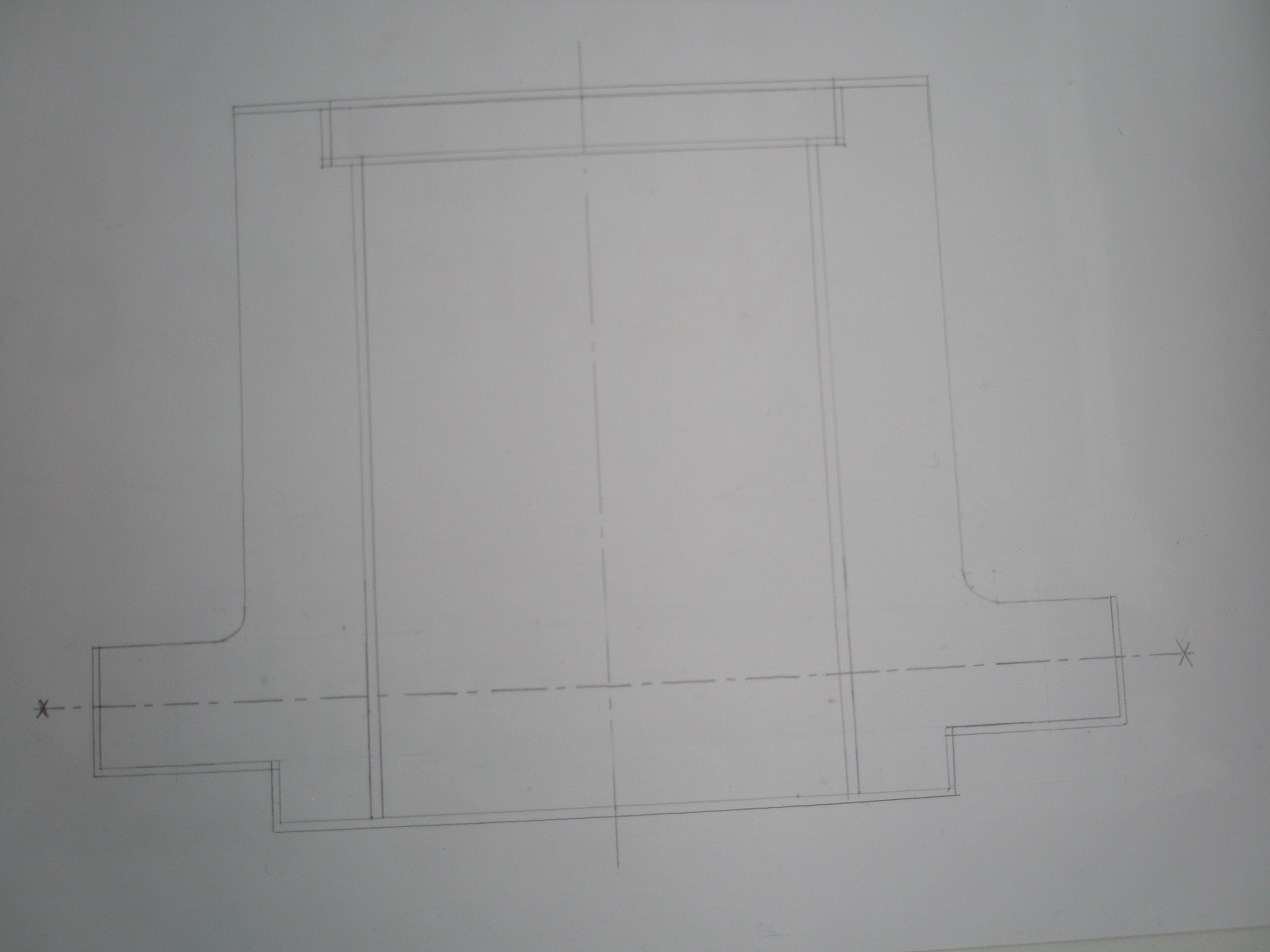

Selleks, et saada stantsise joonist, esiteks teeme detaili joonise. Paneme tähele, et joonisel puuduvad 6 ava diameetriga 10 ning detaili sümmeetriateljega risti olev ava. See on nii sellepärast, et neid avasid ei tehta kuumpressimise teel, vaid puuritakse hiljem.
Kuna detaili kõrgus on vähem, kui selle laius, deformeerimine tuleb telje suunas. Lõikepinnaks valime tasandi, ning asendame seda selliselt , et see lõikaks detaili vertikaalset külgpinda – see aitab märgata stantsipoolte omavahelist nihkumist .
Vaatleme keskmist ava. Selle diameeter on 80, mis on vähem, kui detaili kõrgus 120 – seega ei ole kohustuslik teha seda ava stantsida. Siiski, materjali kokkuhoiuks on mõistlik seda teha (paneme tähele, et selle ava diameeter on suurem kui minimaalne nõutav väärtus kolmkümmennd mm). Seega, teeme stantsi selle avaga.
Asetame detaili selliselt, et pikem osa oleks üleval – see aitab täita see paremini metalliga.
Lisame detailile 1-2 mm varud igal pinnal, kus on näidatud pinnakareduse märk – nende jaoks on nagunii ette nähtud lõiketöötlus.
Järgmisena, lisame kalded , et detaili oleks lihtne välja tõugata (aga mitte üindadele, kus ei ole ettenähtud lõiketöötlus). Avasse jääb sidepind, mida pärast stantsimist kõrvaldatakse (nagu ka väliskraadi).
Lisame veel kõikidele nurkadele ümardused.
Märgistame kriipskakspunktjoonega detaili kontuur .
Lisame mõõtmed.
Nüüd ongi stantsise joonis valmis.
Stantsise joonis

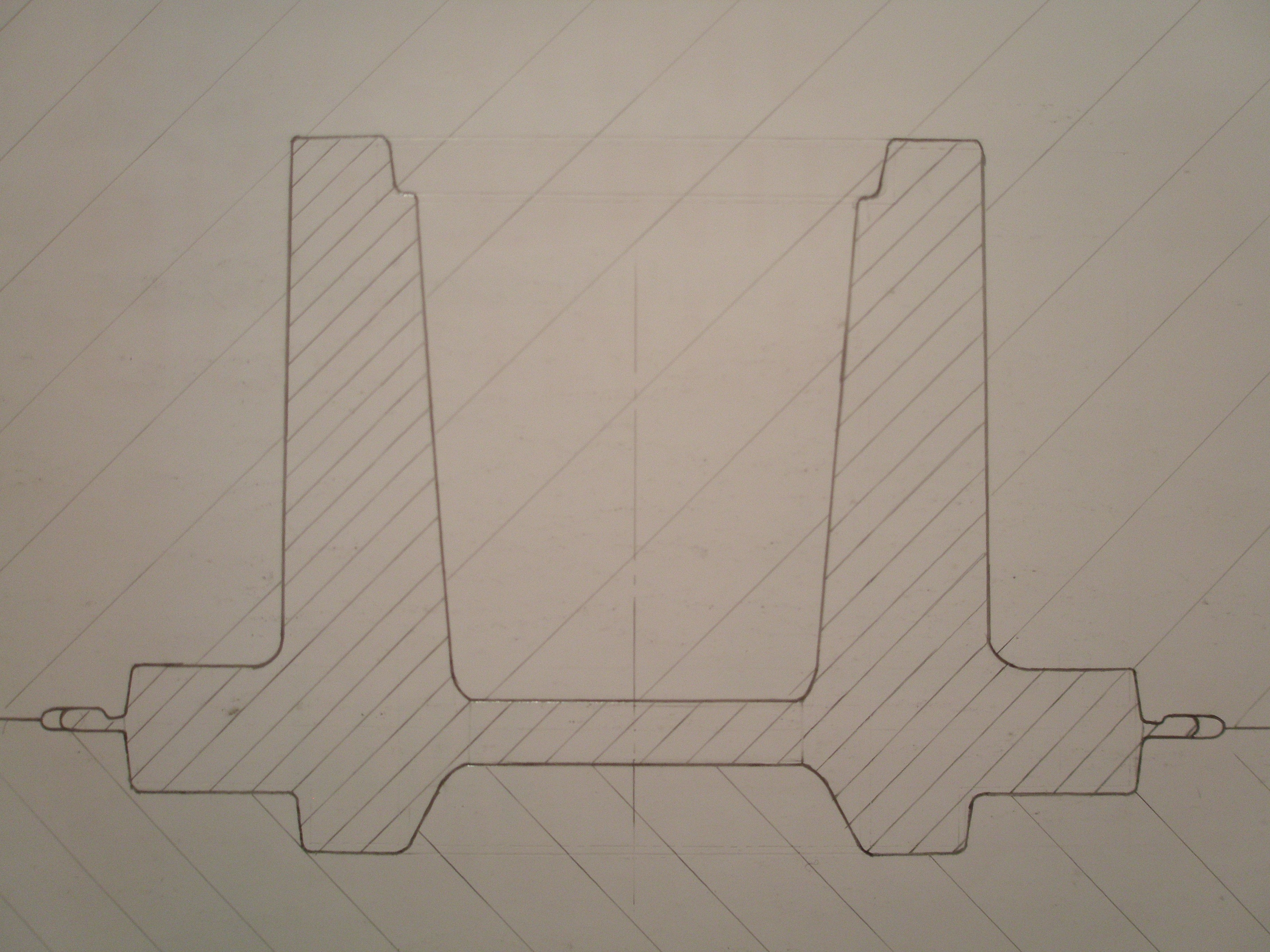

Selleks, et saada stants joonist, lisame stantsise joonisele veel sidepinda ning väliskraati:
1 Ma ei too siia väntpressi joonise ja töö põhimõtteid, kuna nad on juba olemas metoodilises juhendis, ning ma ei näe põhjust nende kopeerimisest siia. See ei kontrolliks nagunii minu teadmisi.
