Valutehnoloogia (0)

TALLINNA TEHNIKAÜLIKOOL
Materjalitehnika instituut Metallide tehnoloogia õppetool
Kodutöö MTT0010 Konstruktsioonimaterjalide tehnoloogias
Töö nimetus:
VALUTEHNOLOOGIA
Töö nr. 2
Üliõpilane: Sergei Lakissov
Üliõpilaskood: 094171
Rühm: MATB22
Juhendaja : Eduard Kimmari
Töö tehtud: 2.05.2010
Esitatud: 2.05.2010
Arvestatud:
Töö eesmärk ja ülesanne: käsitleda valutooriku valmistamisprotsess käsivormimisega liivvormi
Detail
Vastavalt matriklinumbrile, tuleb esitada detaili number 1 tehnoloogiline protsess. Detaili materjaliks on hallmalm . Detaili joonis on toodud all.

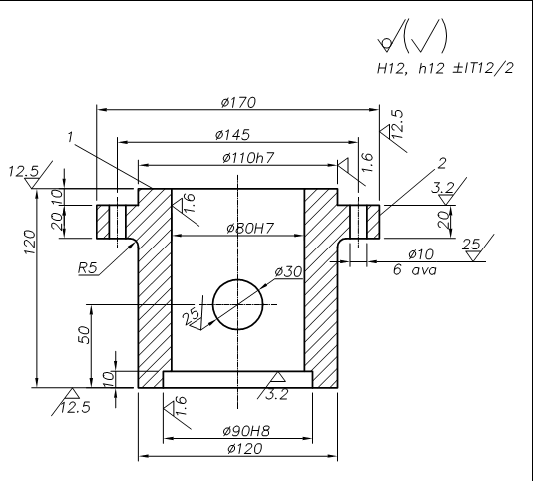

Valandi joonis
Kõigepealt otsustame detaili asendit vormis. Kuna detail on tsilindrilise kujuga, asetame see vormis vertikaalselt. Lahutuspinda asetame selliselt , et detaili oleks mugav vormist välja võtta.
Suurema osa detailis paigutame vormi alumisel poolel, et tagada selle paremat täitumist.
Kõkidel pindadel, kuhu on ettenähtud täiendav lõiketöötlus, lisame töötlusvaru.
Selleks et teha keskmise ava (läbimõõt 80), kasutame kärni. Kuus ava läbimõõduga 10 on liiga väikesed, et neid teha valuvormis, nii et neid peab puurima hiljem.
Suurem ava läbimõõduga 30 mm on sellises asendis, et seda on raske teha valuvormis. Seda on võimalik teha, kui kasutada keerulisema kujuga kärni, aga siis peab veel olema väga ettevaatlik kärni asetamisel vormisse. Palju lihtsam on seda ava hiljem puurida, eriti arvestades, et ta on lihtsasti ligipääsetavas kohas, ja selleks on niigi ettenähtud lõiketöötlus.
Seega märgistame selle ava joonisel ka kahe risti oleva peenjoonega – ehk seda ava valamisega ei tehta.

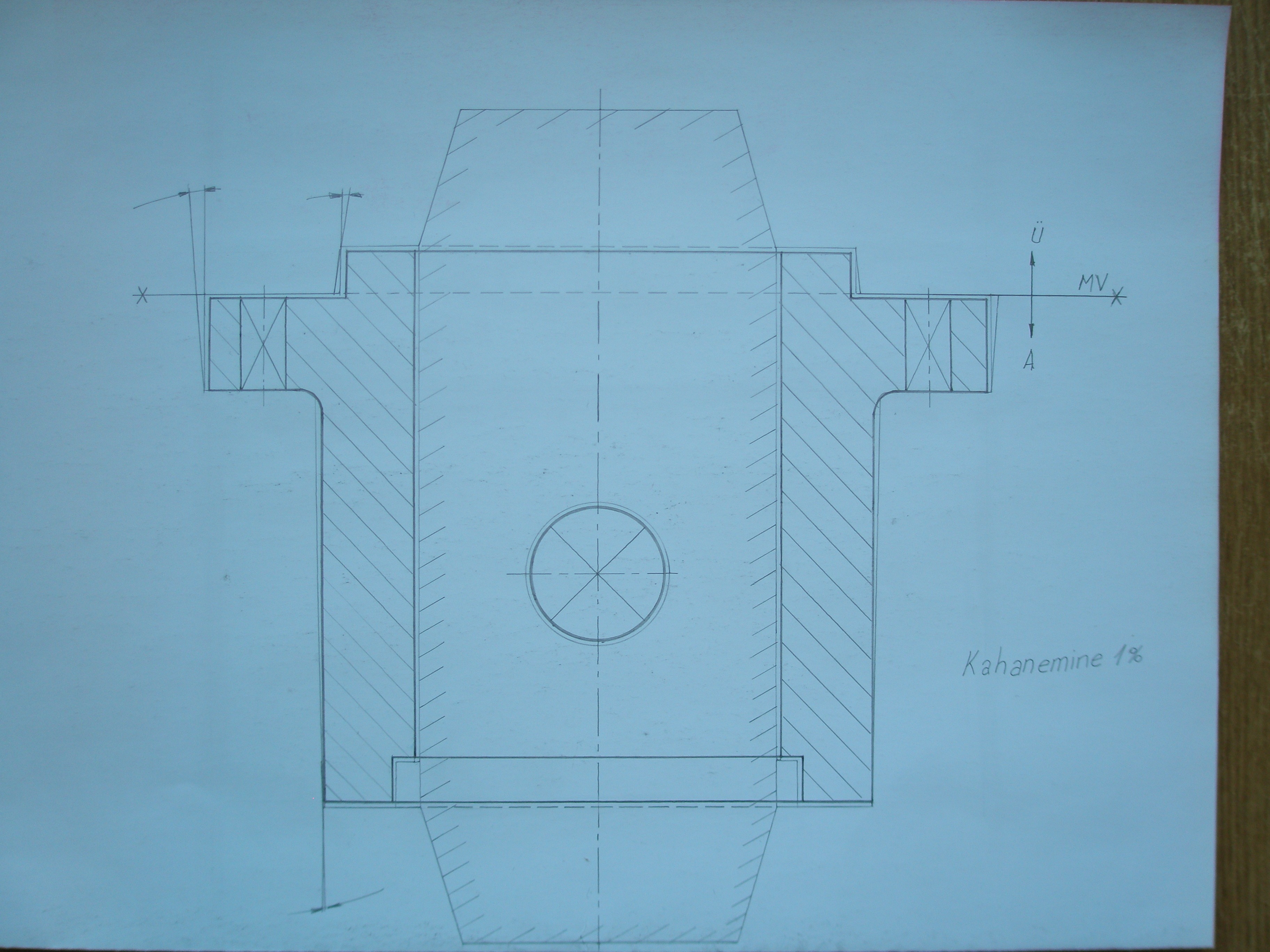

Viimaseks , teeme kalded detaili välja võtmiseks vormist.
Liivvormi põhimõtteline konstruktsioon

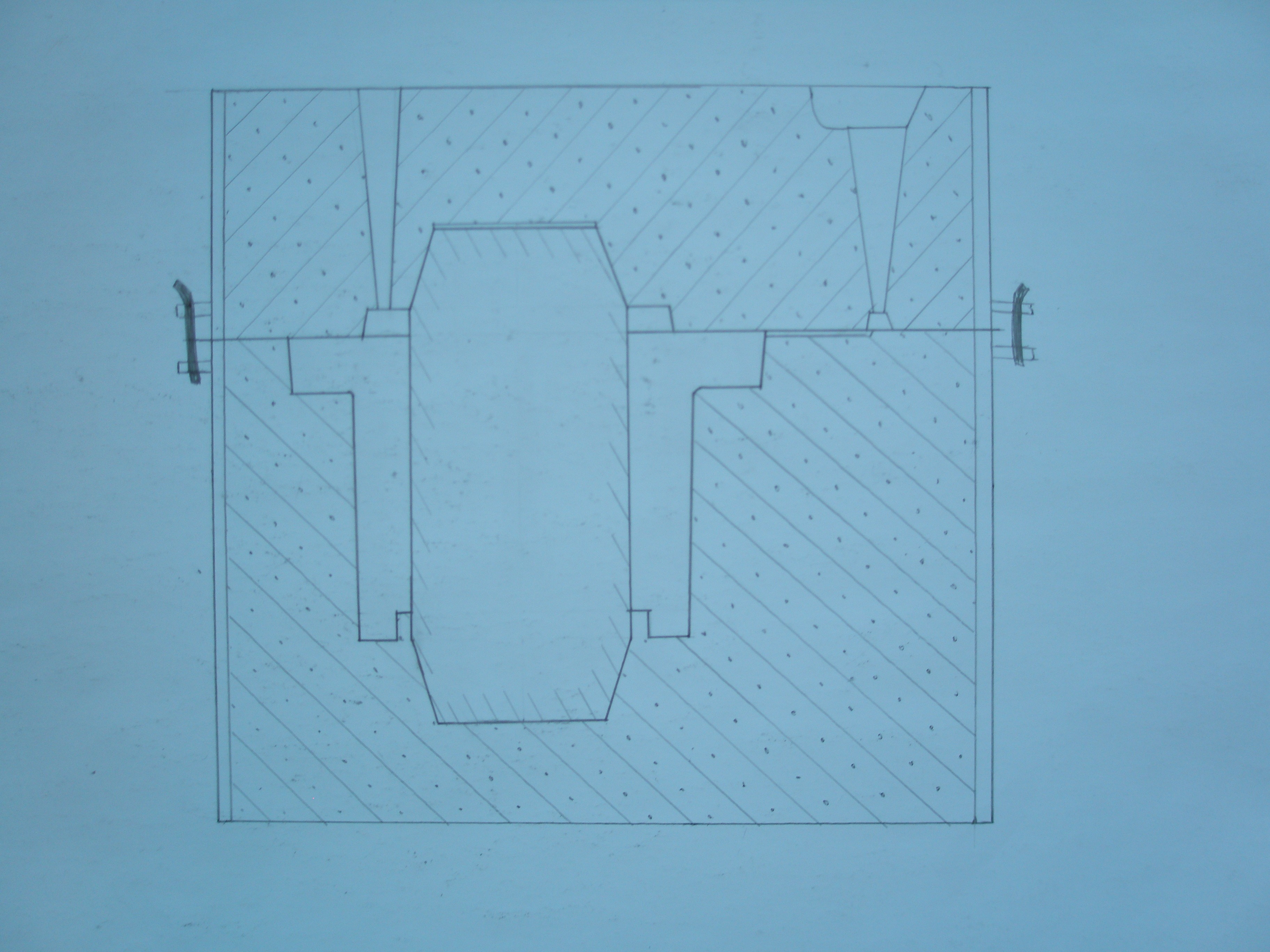

Kuna meil on juba valandi joonis, võime joonestada liivvormi konstruktsiooni.
Selleks lisame valandi joonisele veel räbupüüdel, püstkanal valulehtriga ja tõusukanal.
Tootmisprotsessi analüüs
Valandiga ei saa saavutada väikest pinnakaredust, sellepärast ongi jäetud töötlusvaru lõiketöötlemiseks.
Protsessi teostamiseks on vaja hallmalmi soojendada temperatuurini umbes 800-900 kraadi. Kõrgekvalifikatsiooniga tööjõu ei vajata.
Materjalidest on vaja mudelit, vormkasti, liivasegu, räbupüüdja, toitekanali ja õhukanali mudeleid ja kärni.
Alternatiivsed tootmise viisid
Alternatiivsetest viisidest sobiks näiteks survevalu, kuna see on sobiv väiksemate detailide tootmiseks ning sobib masstootmiseks . Lisaks, selle suurema täpsuse pärast oleks võimalik minimiseerida täiendavat lõiketöötlemist.
