Stantsid ja pressvormid ül. 3 (0)

1 Hindamata
Punktid

ÜLESANNE NR.3
Variant 1.
Teha detailide painutamiseks vajalikud konstruktiivsed arvutused:
a) arvutada toorikute pikkused;
b) leida painutusjõud või kalibreerimisjõud;
c) arvutada templite ja matriitside mõõdud .
Teha templite ja matriitside eskiisid .
1) Lähteandmed:
R = 3mm
l = 50mm
s= 3mm
- Painutada koos kalibreerimisega

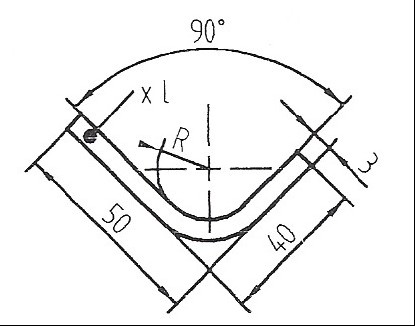

Sele 7.
Materjal: teras 40, ГОСТ 1050-88
=Rm= 580 MPa
Painutatud osa pikkus neutraalkihis:
Tegur x on määratud sõltuvalt suhtest =
= 1
x = 0,42 Võtan tabelist 9 [1:38]
(r + x*s ) =
(3 + 0,42 * 3) = 6,69 mm
φ - painutatud osa nurga suurus, °;
ln – detaili painutusraadiuse osas neutraalkihi pikkus (mm),
r – detaili sisemine painutusraadius, mm;
s – materjali paksus, mm;
x – tegur, mis määrab neutraalkihi kauguse painderaadiuse sisepinnast
a) Tooriku kogupikkus:
= ( - s - r) + ( - s - r) +
= (50-3-3) + (40-3-3) + 6,69 = 84,69mm
= tooriku kogupikkus
b) Kalibreerimisjõud:
A = ( + ) * B = (47 +37) * 50 = 4200
p = 60 N /
P= p * A = 60 * 4200 = 252000N = 25,2 T
p - detaili kalibreerimissurve,
A - kalibreeritava tooriku templialuse pinna suurus,
c) Templite ja matriitside mõõdud:
Et saada painutamisel nõutavat painutamisnurka tuleb templiga painutada
detaili elastse deformatsiooni võrra rohkem.
k= 1 – x= 1 – 0,42 = 0,58
- teras 40, ГОСТ 1050-88 =37kg /mm2 =370Mpa
l= 37,5 mm (vt sele 8.)
tan β = 0,375 *
= 0,375 *
= 0,01424
tan β - elastse vedrutuse ühepoolne suurus, º;
k – tegur, mis määrab materjali neutraalkihi asukoha painutamisel sõltuvalt suhtest r/s, sealjuures k=1-x
l – tugedevaheline kaugus matriitsil, mm;
= materjali voolavuspiir tõmbel , MPa;
E – elastsusmoodul tõmbel, MPa ( terasel E = 2,1·105 MPa).
β= 0,8˚ ≈ 48´
Templi ja matriitsi nurk: 90˚ - 1˚20ʹ= 89˚12ʹ
Matriitsi mõõdud:
rm = 9 mm [1:54]
R = (0,6....0,8) * (r + s)= 0,8 * (3+3)= 4,8 mm
Templi ja matriitsi eskiis :
Sele 8.
2) LÄHTEANDMED:
r = 3 mm
l= 50 mm
s= 2 mm
b= 30 mm
h=40 mm
-Painutada vastusurvega ilma kalibreerimiseta

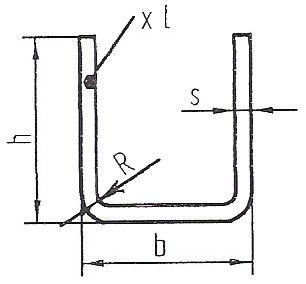

Sele 9.
Materjal: teras 08кп, ГОСТ 1050-88
=300 Mpa
a) Tooriku kogupikkus:
Tegur x on määratud sõltuvast suhtest
= 1,5
x = 0,44 [1:38]
lk =2(h - s - r) + (b - 2s - 2r) +2[
(r + xs)] =2*(40-2-3)+(30-2*2-2*3)+2[ (3+0,44*2)]=102,2 mm
b) Painutusjõud:
B = l = 50mm
rt = r = 3 mm
k2 =0,131 [1:52]
rm = 7mm [1:54]
P = 2,5* B *s ** k2= 2,5 * 50 * 2 * 300 *0,131
B – painutatava lindi laius piki painutusjoont, mm;
k2 – kahenurgalise painde tegur, milline sõltub stantsi konstruktiivsetest elementidest, suhetest rm/s ja rt/s
c) Templite ja matriitside mõõdud:
Et saada painutamisel nõutavat painutamisenurka, tuleb templiga painutada detaili elastse deformatsiooni võrra rohkem.
Elastse ühepoolse vedrustusnurga suurus klambri painutamisel on järgmine:
k = 1 – x = 1 – 0,44 = 0,56
l1= rm + rt + 1,25s = 7 + 3 + 1,25* 2 = 12,5mm
l1 – painutusõlg, mm;
- teras 08кп, ГОСТ 1050-88 =18kg /mm2 =180MPa
E- (teras) = 2,1 * MPa
tanβ = 0,75 *
* = 0,75 *
= 0,00712
β = 0,41˚ = 24ʹ
Pilud templi ja matriitsi vahel:
n = 0,10 võtan tabelist 20 [1:54]
n - tegur, milline sõltub painutatava materjali paksusest ja haara pikkusest
s=0,18
zmin = smax = 2,18mm
zmax = smax
+ s * n = 2,18 + 2* 0,10 = 2,38mm
Matriitsi mõõt
lm=Lv-ΔH8=30H8
Templi mõõt
lt=lm - 2*zmin=30-(2*2,18)=30-4,36=25,64h8
Matriitsi eskiis Templi eskiis:
Sele 10.
3) LÄHTEANDMED:
r = 3mm
l = 80mm
s = 6mm
b = 30mm
h = 40mm
Painutada vastusurvega ilma kalibreerimiseta.
Sele 11.
Materjal : Duralumiinium Д16А-М
=Rm= 220 Mpa
= 200 Mpa
a) Tooriku kogupikkus:
Tegur x on määratud sõltuvalt suhtest
= 0,5
x = 0,38 [1:38]
lk = 2 * (h – r – s) + (b – 2r – 2s) +2[
(r + xs)]=2*(40-3-6)+(30-2*3-2*6)+2[(3+0,38*6)]=90,60 mm
b) Painutusjõud:
B = l = 80mm
rt = r = 6 mm
k2 =0,22 [1:52]
rm = 12mm [1:54]
P = 2,5* B *s ** k2=2,5*80*6*220*0,22=58080 N
c) Templite ja matriitside mõõdud:
Et saada painutamisel nõutavat painutamisenurka, tuleb templiga painutada detaili elastse deformatsiooni võrra rohkem.
Elastse ühepoolse vedrustusnurga suurus klambri painutamisel on järgmine:
k = 1 – x = 1 – 0,38 = 0,62
lt= rm + rt + 1,25s = 12 + 6 + 1,25* 6 = 25,5mm
E- (duralumiinium) = 7,05 * MPa
tanβ = 0,75 *
* = 0,75 *
= 0,00146
β = 0,84˚ = 5 ʹ
Pilud templi ja matriitsi vahel:
smax = 6 ± 0,18 = 6,18
n = 0,07 [1:54]
Zmin = smax = 6,18mm
Zmax = Smax
+ s * n = 6,18 + 6 * 0,07 = 6,6mm
Matriitsi mõõt
lm=Lv-ΔH8=30H8
Templi mõõt
lt=lm - 2*zmin=30-(2*6,18)=30-4,36=17,64h8
Matriitsi eskiis Templi eskiis
Sele 12.
