Stansid 2. kodutöö (0)

Ülesanne Nr.2

Varjant Nr.12

Kirjeldus: Määra järgmiste detailide stantsimiseks lõikestantsil matriitsi ja templi mõõdud , pilude suurused matriitsi ja templi vahel ning teha matriitsi ja tempili eskiisid .

Kasutatud valemid:

(1)
(2)
(3)
Kus dm - matriitsi mõõde, mm;
dt - templi mõõde, mm;
s - materjali paksus, mm;
σ1 - materjali lõiketakistus, kgf/cm2.
ddet - kontuuri mõõtmed, mm;
δdet - kontuuri toleransid, mm;
z - pilu templi ja matriitsi vahel, mm;
c - tegur, mis arvestab stansitava detaili täpsust ja lõikepinna pinna karedust

Arvutamine

Materjal:ГОСТ1050-74 teras 20
σ1 =320MPa=32,6 kgf/cm2 (lõõmutatud materjal)
Detaili mõõtmed: sise ava d= 60mm H14(),
väliskontuur D= 140mm h14() ,
paksus s= 8mm
tegur c= 0,035 kuna tüpsus klass on suurem kui IT9
Pilu matriitsi ja templi vahel:
(3)

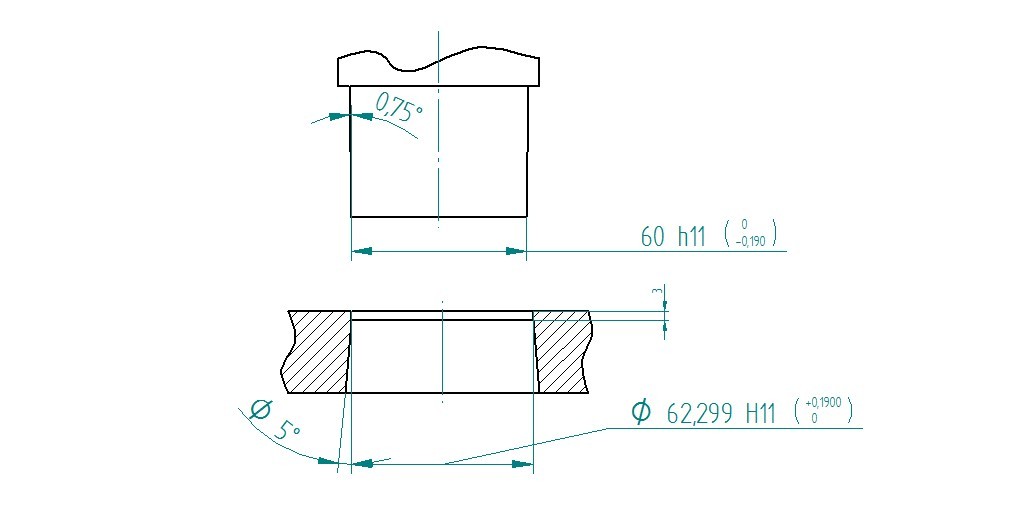

Siseava:
Avade stansimisel tehakse pilu matriitsi ava suurendamise arvelt:
dm= 60+0,74+1,559=62,299mm(1)
matriitsi tolerantsiks on H11
templi mõõt ava stansimisel võetakse võrdeseks ava maksimaalse mõõduga.

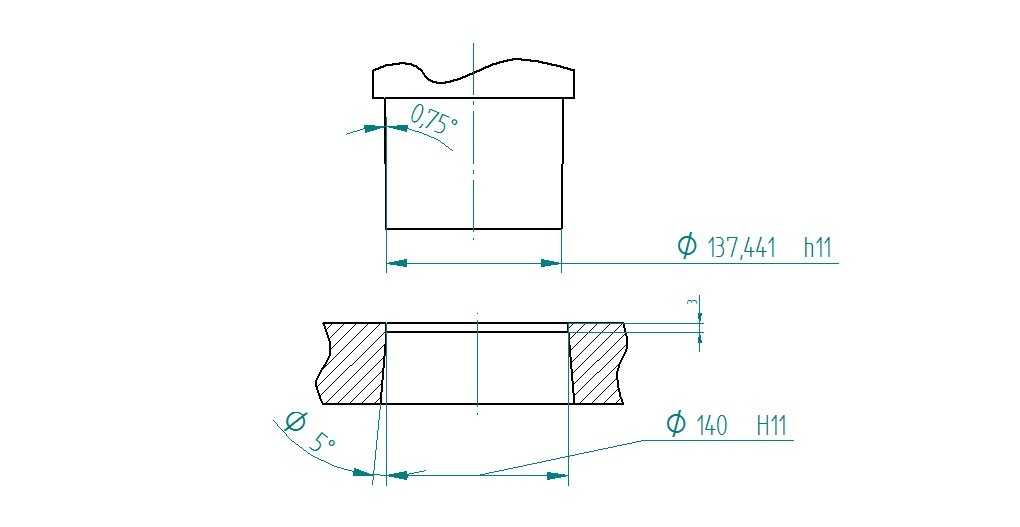

Väliskontuur:
väliskontuuri stansimisel tehakse pilu templi mõõdu vähendamise arvelt
dt= 140-1-1,559=137,441mm(2)
templi tolerantsiks on h11
matriitsi mõõt väliskontuuri stansimisel võetakse võrdseks stansitava detaili minimaalse mõõduga

Materjal:ГОСТ1050-74 teras 50
σ1 =640MPa= 65,2kgf/cm2 (lõõmutatud materjal)
Detaili mõõtmed: sise ava d= 20mm H8(),
väliskontuur D= 180mm h8() ,
paksus s= 1mm
tegur c= 0,005 kuna tüpsus klass on IT8
Pilu matriitsi ja templi vahel:
(3)

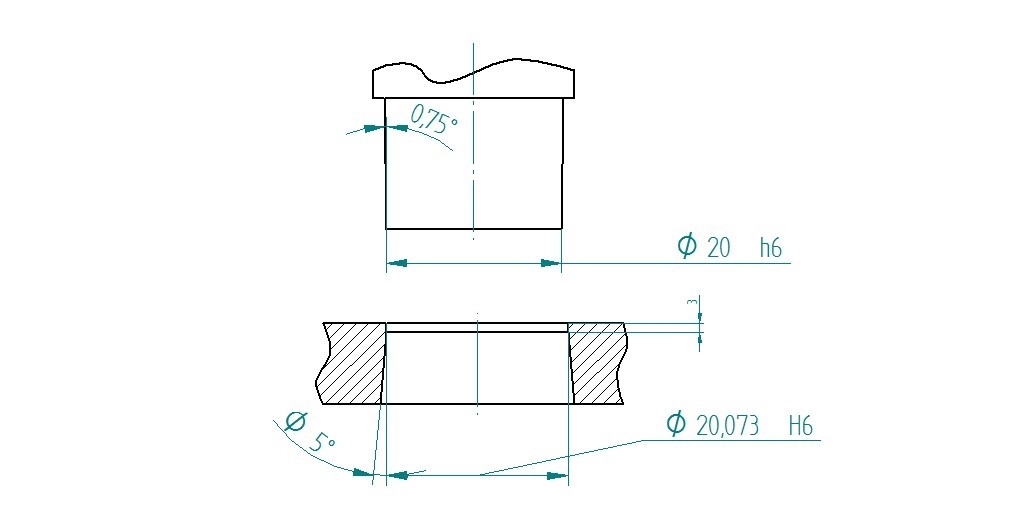

Siseava:
Avade stansimisel tehakse pilu matriitsi ava suurendamise arvelt:
dm= 20+0,033+0,04=20,073mm(1)
matriitsi ja templi tolerantsiks on H6
templi mõõt ava stansimisel võetakse võrdeseks ava maksimaalse mõõduga.
Väliskontuur:
väliskontuuri stansimisel tehakse pilu templi mõõdu vähendamise arvelt
dt= 180-0,063-0,04=179,897mm(2)
templi ja matriitsi tolerantsiks on h6
matriitsi mõõt väliskontuuri stansimisel võetakse võrdseks stansitava detaili minimaalse mõõduga

Materjal:ГОСТ1050-74 teras 20
σ1 =320MPa=32,6 kgf/cm2 (lõõmutatud materjal)
Detaili mõõtmed: sise ava: külg a=80mm H8()
Külg b= 30mm H8()
Ümarusraadius R=3mm H8()
Väliskontuur: külg A= 120mm h12()
külg B=60mm h12 ()
materjali paksus: s=3mm
Pilu matriitsi ja templi vahel:
Sise ava jaoks:
(3)
Tegur c = 0,005 kuna täpsus klass on IT8
Väliskontuuri jaoks:
(3)
Tegur c= 0,035 ,kuna täpsusklass on suurem kui IT9
Mõõtmete arvutamine
Sise ava:
Matriitsi ja templi mõõtmetel kõigil on tolerantsiks H6 ja h6 vastavalt
Külg am=80+0,046+0,086=80,132mm(1)
Külg bm=30+0,033+0,086=30,119mm(1)
Raadius Rm=3+0,014+0,086/2=3,057mm(1)
templi mõõt ava stansimisel võetakse võrdeseks ava maksimaalse mõõduga.
Väliskontuur:
Matriitsi ja templi mõõtmetel kõigil on tolerantsiks on H9 ja h9 vastavalt
Külg At=120-0,35-0,6=119,05mm(2)
Külg Bt=60-0,3-0,6=59,1mm(2)
matriitsi mõõt väliskontuuri stansimisel võetakse võrdseks stansitava detaili minimaalse mõõduga.

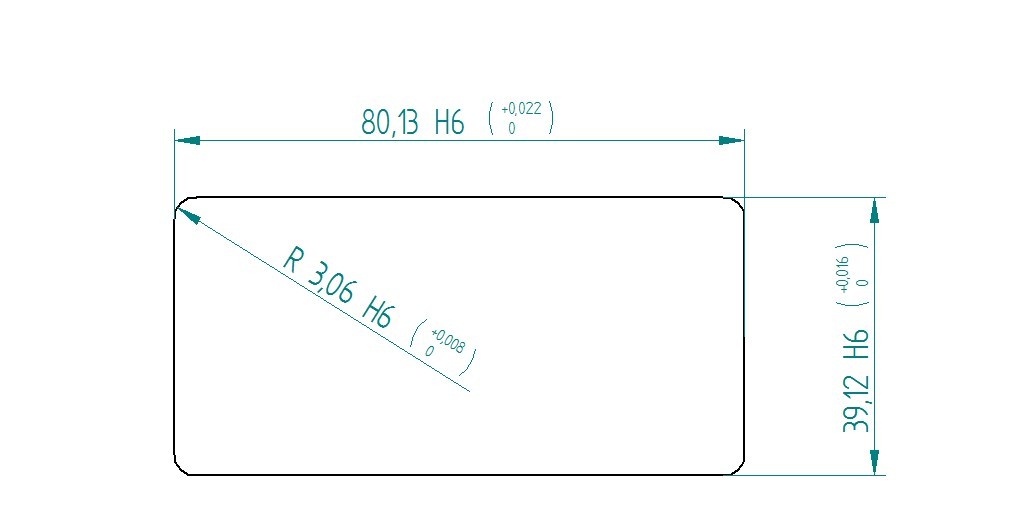

Sise ava matriits

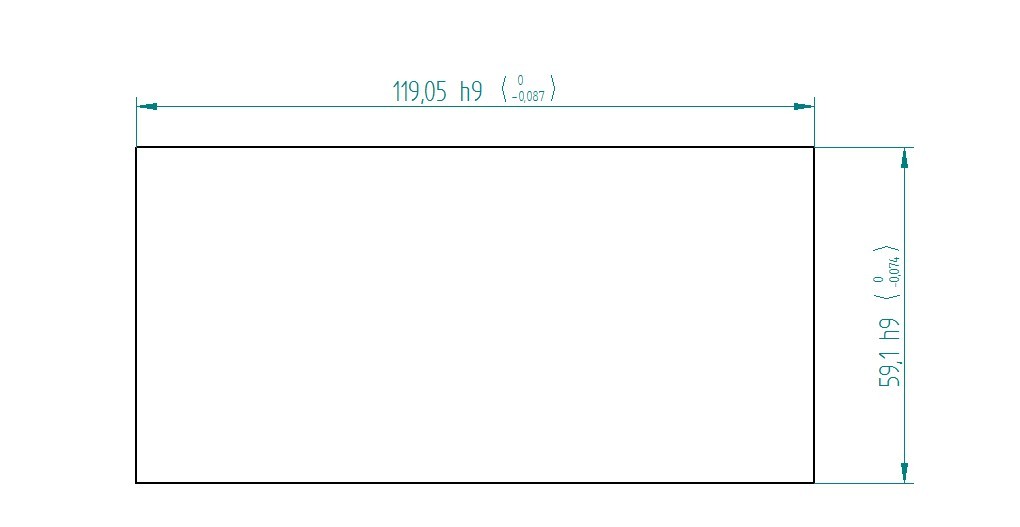

Välis kontuuri matriits
