Rikkevoolukaitselüliti
1 osa
2011a.
Ingrid Knuut
Rikkevoolukaitselüliti
tingmärgid
230V rikkevoolukaitselüliti
juhtahela skeemis
400V  rikkevoolukaitselüliti
juhtahela skeemis
400V rikkevoolukaitselüliti
ühejooneskeemis
Elektrilöögikaitse põhimõtted
Ohtlikke pingestatud osi ei tohi saada puudutada ja puutevõimalikud
osad ei tohi olla ohtliku pinge all
 Ei  normaalolukorras
 Ega üksikrikkeolukordades.
Selle põhinõudele on üldse ehitatud kõik kaitseviisid ja – võtted elektrilöögi
eest.
Normaalolukorras võib inimene saada  elektrilöögi vahetult kokkupuutel
pinge all oleva voolujuhtiva osaga (otsepuutel), rikkeolukorras aga
 kokkupuutel ohtliku pinge alla sattunud  voolujuhtiva osaga (kaudpuutel).

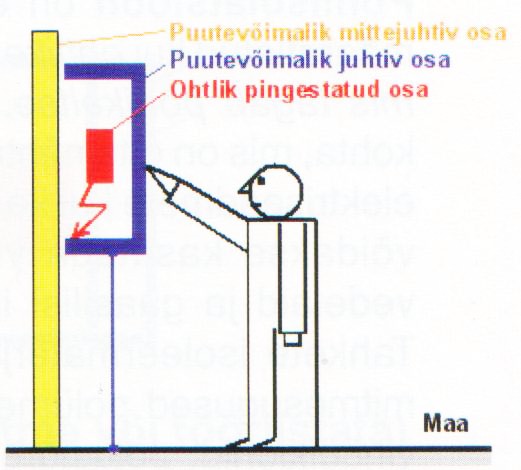

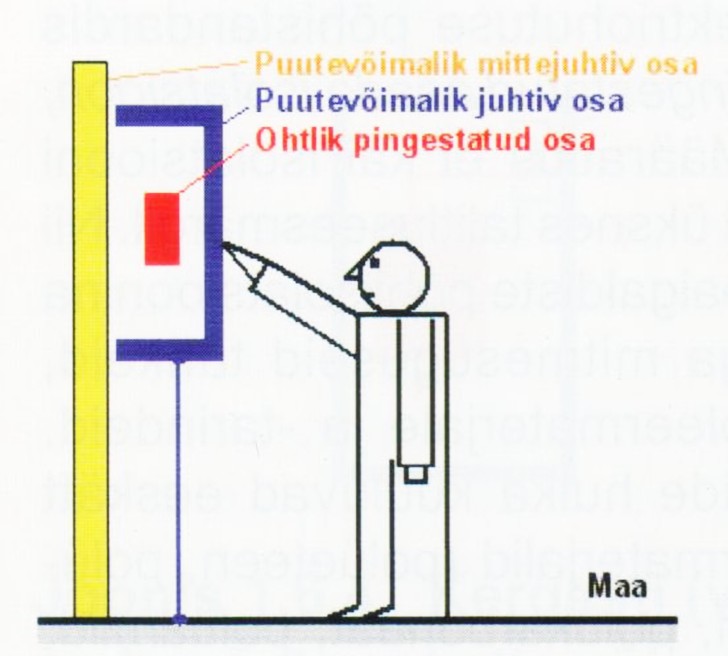

Joonis  1.  Elektrilöök  otsepuutel (vasakul) ja kaudpuutel (paremal).
Kaitse otsepuute eest (otsepuutekaitse) võidakse saavutada
kahel viisil :
 Inimese või looma keha läbida võiva voolu tekke takistamisega,
 Inimese või looma keha läbiva voolu piiramisega  allapoole
     elektrilööki põhjustatavat  väärtust.
Kaitse kaudpuute  puhul (kaudpuutekaitse)  saavutatakse
 rikkevoolu tekke tagamiskaitsega,
 rikkevoolu piiramisega  allapoole elektrilööki põhjustavat


     väärtust,
  toitepinge  automaatse väljalülitamisega,
 potentsiaaliühtlustuse kasutamisega.
Rikkevoolukaitse  ülesehitus
  Rikkevoolu olemus
Ükski elektrotehnikas kasutatav isoleermaterjal pole ideaalne
ning seetõttu tekib  ka täiesti korras elektriseadmete ja –võrkude
normaaltalitlusel voolujuhtide pingestamisel vool mitte ainult
faasi- ja neotraalijuhtides, vaid ka voolujuhtide ja maa vahelises
ning  voolujuhtide  omavahelises  isolatsioonis  Sellist voolu
nimetatakse lekkevooluks. Kui  isolatsioon  on korras , on
lekkevool  väike.
Näiteks:
Faasipinge 230V  ja  isolatsioonitakistuse 0,5MΩ juures on ühe faasi
lekkevool 0,5mA. Selline vool ei kujuta mingit ohtu
elektriseadmetele  ega ka neid teenindavatele inimestele. Ohtlik
on, kui lekkevool suureneb üle ohutu piiri , s.o muutub
rikkevooluks , mida võib  tingida isolatsioonirike, kereühendus
mõnes  elektriseadmes  või  maaühendus mõnes toiteliinis.
Isolatsioonirike ei pruugi põhjustada elektriseadmete
talitlushäireid, kuid võib esile kutsuda  elektrilöögi- ja/või
tulekahjuohu.
    Märkus
Viimastel aastatel on rikkevoolukaitselüliteid hakatud  tähistama  lühendiga
RCD ( ingliskeelse  nimetuse residual current device järgi), mis
sõnasõnaliselt tähendab  jääkvooluaparaat. Põhjenduseks on ilmselt see, et
rikkevool võib tähendada  ka muud kui isolatsioonirikkel tekkivat voolu.
Käesolevas loengus on  vajaduse korral kasutatud lühendit RVKL.
  Rikkevoolukaitse põhimõte
TN- süsteemis
Tänapäeval kõige sagedamini  kasutatava   rikkevoolukaitse põhiskeem on
Esitatud joonisel 2  ja joonisel 4.

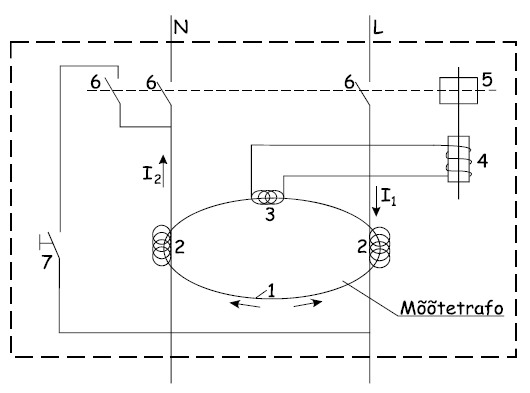

Joonis 2.Rikkevoolukaitselüliti
tööpõhimõtte skeem:
1 – rõngasmagnetsüdamik,
2 – primaarmähised,
3 – sekundaar- ehk mõõtemähis,
4 – mõõterelee  mähis  ja
südamik,
5 –  relee  vabasti,
6 – voolukontaktid,
7 – kontrollnupp.
Rikkevoolu suurust mõõdab mõõtetrafo, mis koosneb
rõngasmagnetsüdamikust (1) ning sellele mähitud primaarmähistest (2)
ja sekundaarmähisest (3).
Normaaltalitlusel on  faasivool  I1 ja
neutraaljuhi vool I2 võrdsed, nende
tekitatud magnetvood on võrdsed ja
vastassuunalised.  Magnetvoog  südamikus
võrdub nulliga ja mõõtemähises (3) ei
teki voolu. Kui algab rikketalitlus,
tasakaal häirub, südamikus tekib
magnetvoog ning mõõtemähises
indutseeritakse  rikkevooluga võrdeline
vool. Mõõterelee (4) vabasti (5) lahutab
voolukontaktid (6). Kontrollnupp (7) on
lüliti korrasoleku perioodiliseks
kontrolliks.

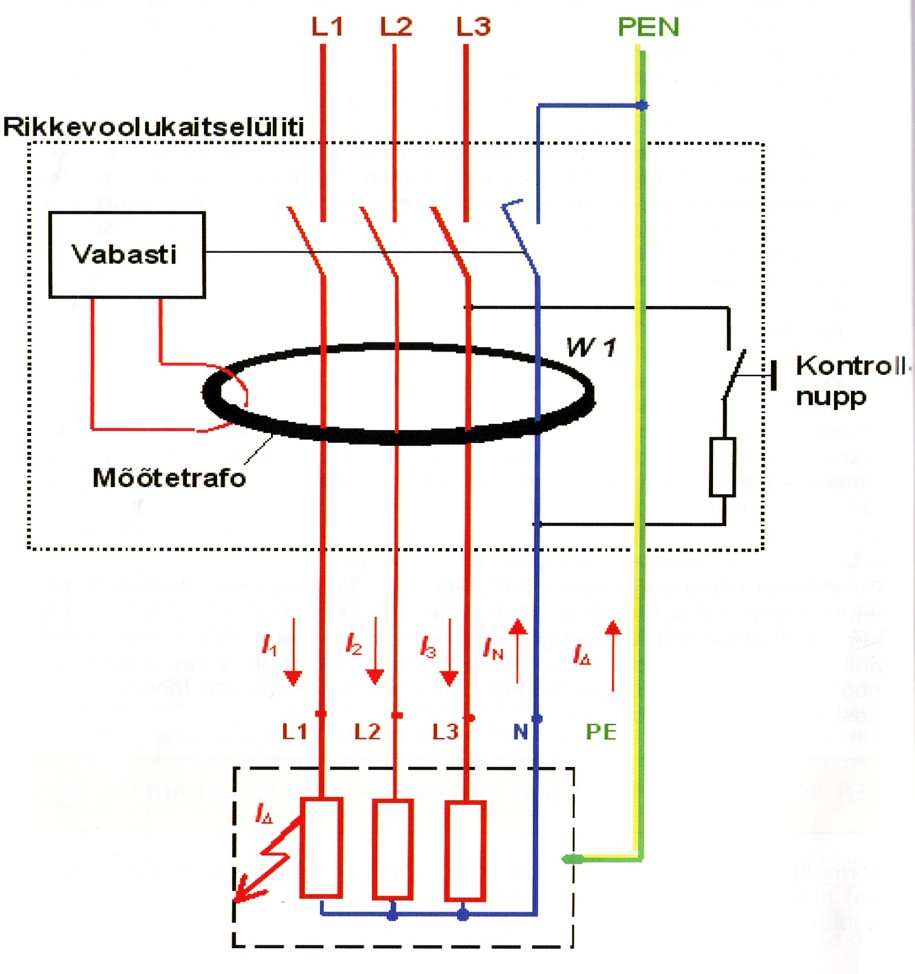

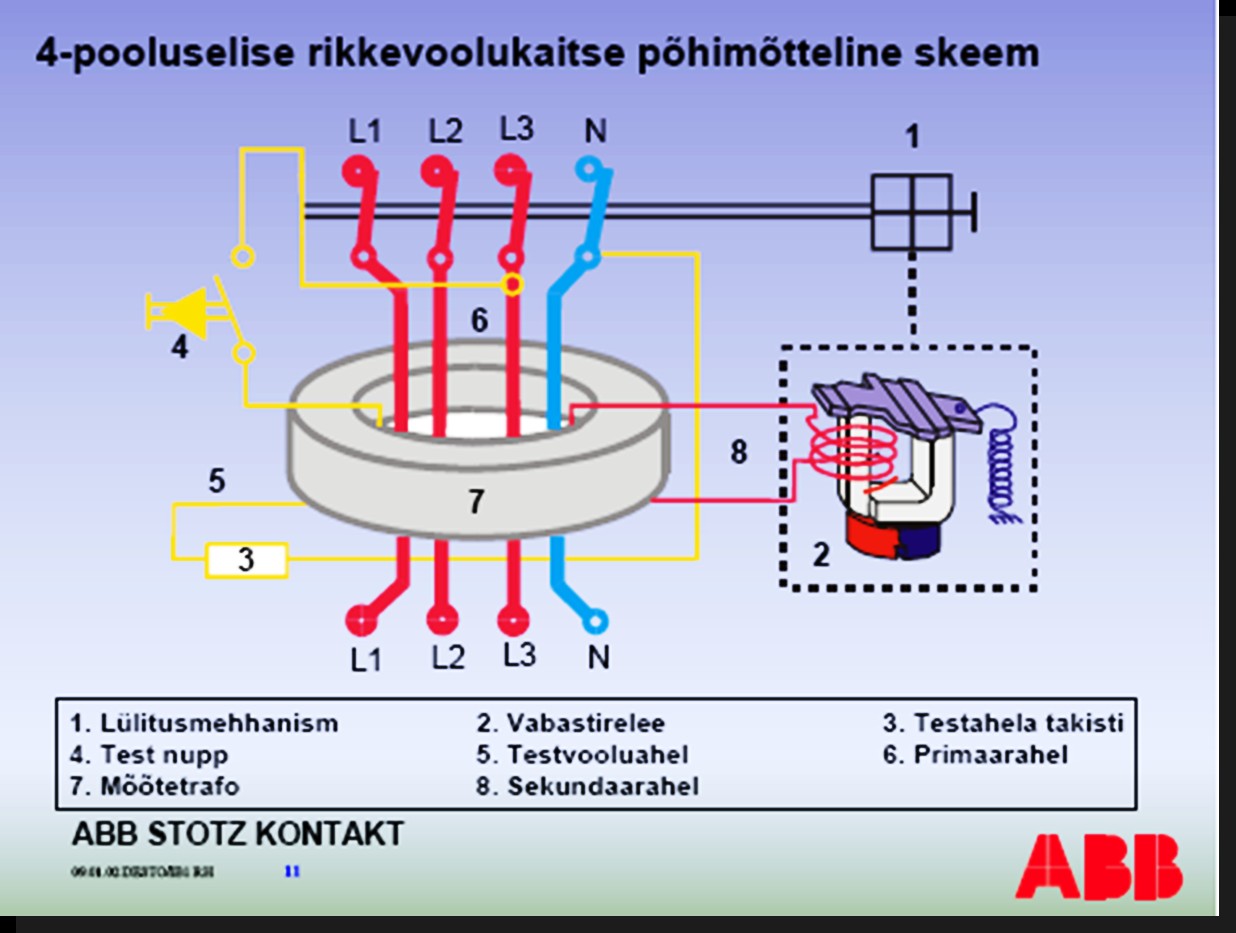

Joonis 4. Rikkevoolukaitse  põhimõtteskeem
NB! Kaitsejuht (PE-juht) ei tohi rikkevoolukaitselülitit läbida!
Rikkevoolukaitse puhul loetakse kaitse üldjuhul tagatuks,
kui kasutatakse rikkevoolukaitselülitit nimirakendusvooluga 30mA ja
      rakendumisajaga 30ms.
kui  eriti ohtlikes  kohtades  kasutatakse  väikese  nimirakendusvooluga
     (nt.  10mA ) rikkevoolukaitselülitit.

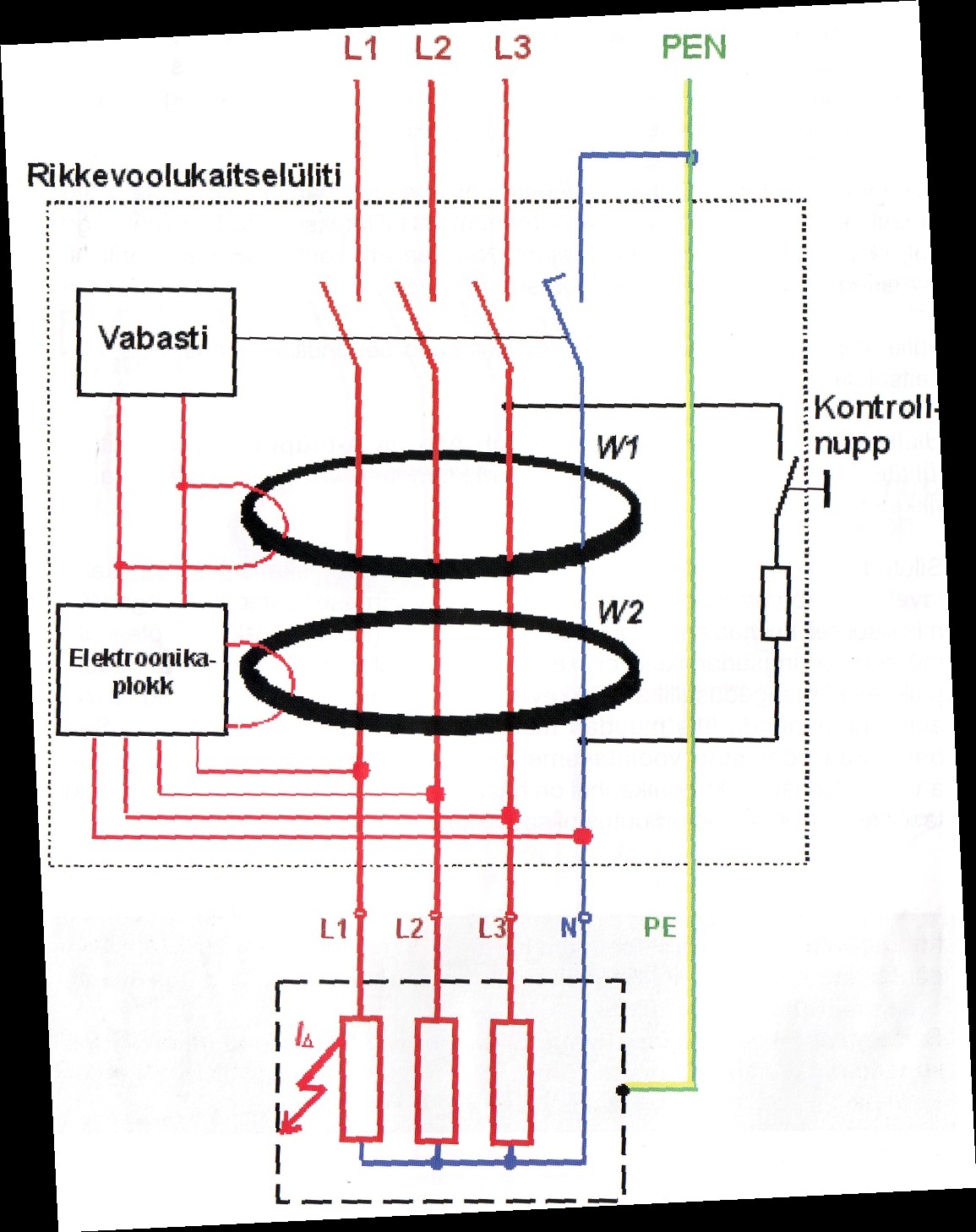

  Joonis 5. Alalisrikkevoolule tundliku (B-tüüpi) rikkevoolukaitselüliti
tööpõhimõtte selgituseks.
Rikkevoolukaitselüliti tööpõhimõte
Rikkevoolu suurust mõõdab mõõtetrafo. Normaaltalitluses on faasivool I1 ja
neutraaljuhtme vool I2 võrdsed, nende magnetvood võrdsed ja vastassuunalised.
Summaarne  magnetvoog südamikus on null. Rikke korral tasakaal rikutakse,
südamikus tekib magnetvoog ning
mõõtemähises indutseeritakse
rikkevooluga võrdeline vool.
Rikkevooluvabasti relee lahutab
kaitselüliti voolukontaktid ja
rikkis seade lülitatakse välja.

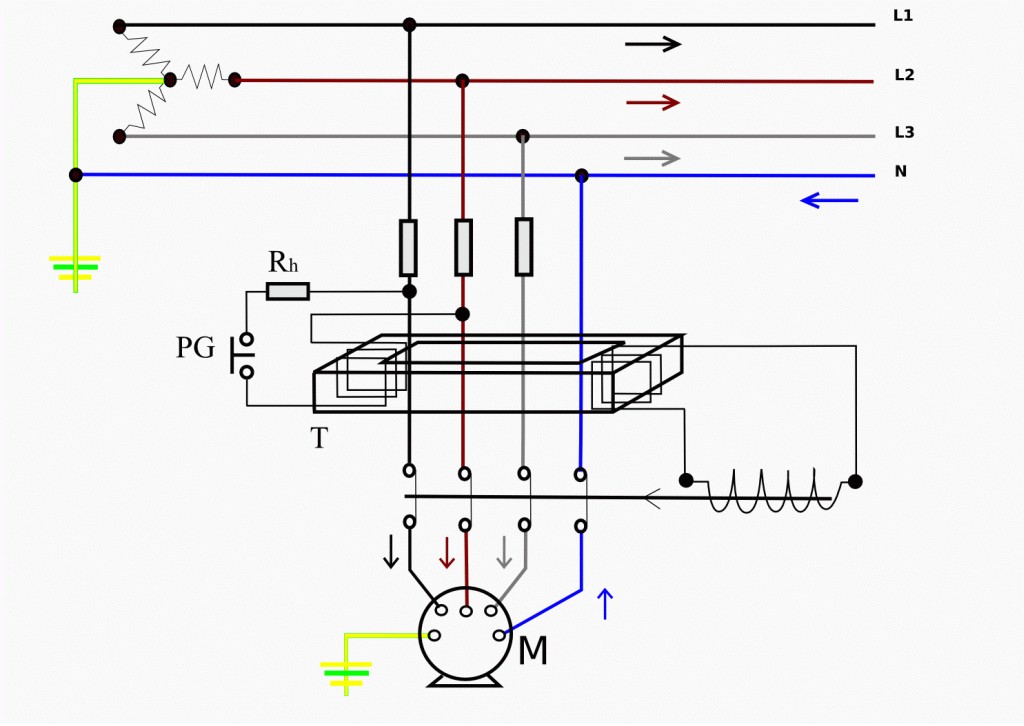

Üldist põhimõtet kajastab
kõrval olev põhimõtteskeem,
kus rikkevoolukaitse on nn.
normaalolekus. Joonis 3.

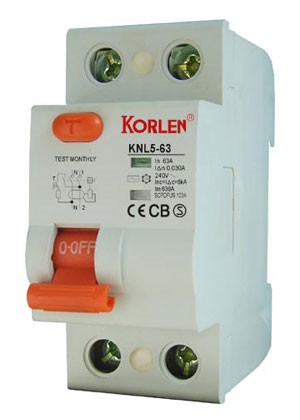

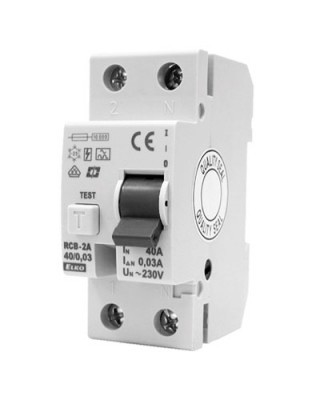

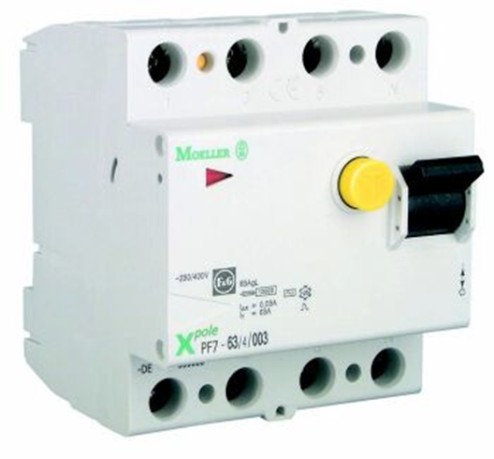

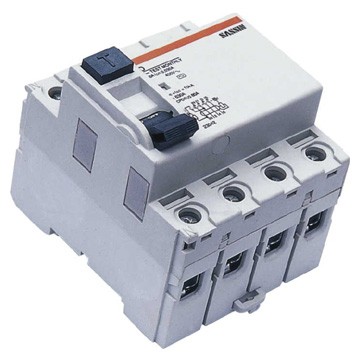

Rikkevoolukaitselüliti ehitus
Tänapäeva rikkevoolukaitselülitid valmistatakse kompaksete
moodulseadmetena. See võimaldab kasutada erinevate
firmade seadmeid, sest  mõõdud  on standardsed.  Aparaadid
paigaldatakse spetsiaalsetele kilbi komplektis olevatele nn. DIN
liistudele. Rikkevoolukaitselülitid valmistatakse

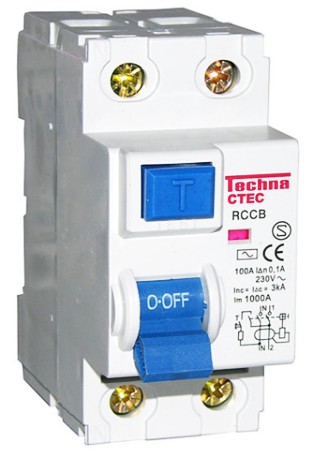

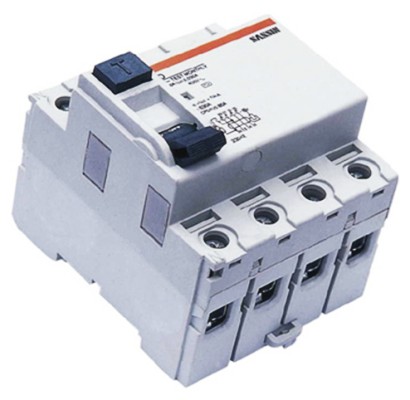

kahepooluselistena (1F + N) ja neljapooluselistena (3F + N).
Alloleval joonisel on kujutatud rikkevoolukaitselüliti
põhimõtteline ehitus.

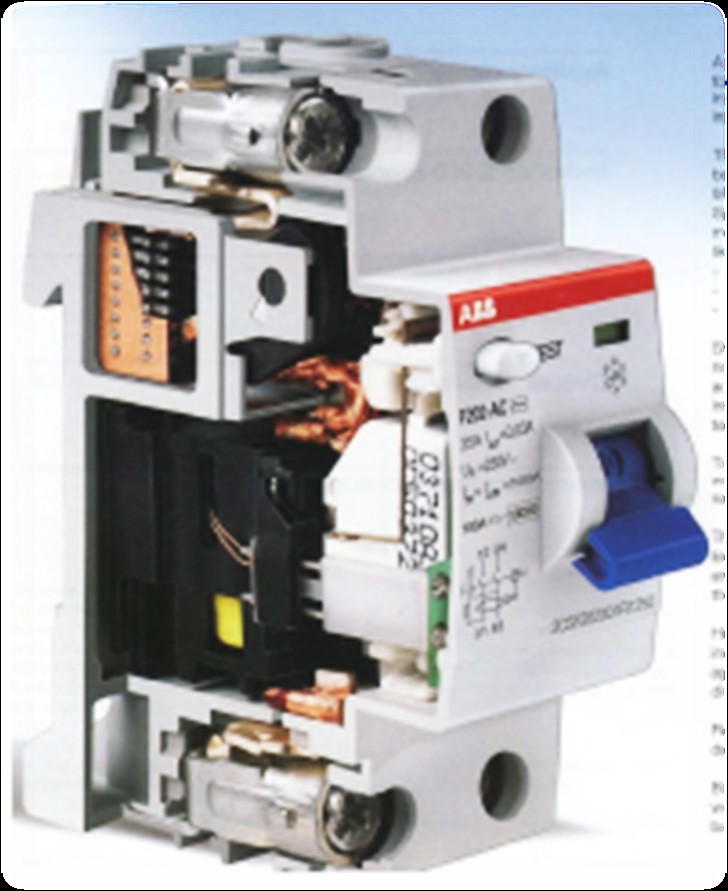

Rikkevoolukaitselüliti läbilõige
Valmistatakse ka kolmepooluselisi, mida saab kasutada TN-
või TT- juhistikes kahefaasilisel toitel. Kahepooluselise
rikkevoolukaitselüliti  laius on 2 kohaühikut (1 kohaühik on
17,5mm), kolmepooluselisele oma 3 ja neljapooluselise oma  4
kohaühikut.

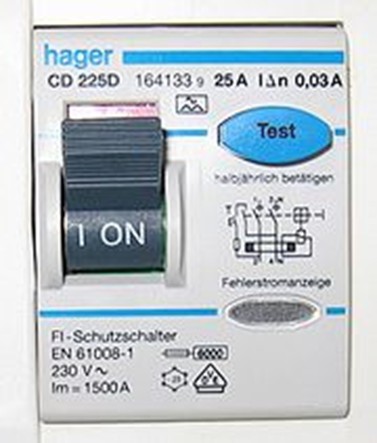

Valgest või hallist pressplastist kerega rikkevoolukaitselüliti
esiküljel on hoob  Aparaadi käsitsi sisse- ja väljalülitamiseks
või taas  isselülitamiseks pärast lüliti  rakendumist (joonis 5.2).

Samas paikneb ka kontrollnupp, mille abil saab veenduda rikkevoolukaitselüliti
korrasolekus. Sõltuvalt  firmast  võib see olla valge, kollane, sinise või muud värvi
ning olla tähistatud  tähega  T või sõnaga Test.
Peakontaktide  mehaaniline  asendiindikaator näitab kontaktide asendit: punane
värv tähendab, et kontaktid suletud, roheline- et kontaktid on avatud. Lisaks
sellele võib lülitil olla rakendumise põhjuse indikaator, mis annab
värvimuutusega teada, et aparaat on rakendunud rikkevoolu toimel.
Aparaadi esiküljel on ka rikkevoolukaitselüliti ühendamise skeem (joonis 5.3),
mida on väga oluline jälgida lüliti  paigaldamisel . Sellega välditakse vigu, mis
võivad põhjustada aparaadi asjatut rakendumist  sisselülitamisel ja tuua kaasa
liigset ajakulu põhjuse väljaselgitamisel.

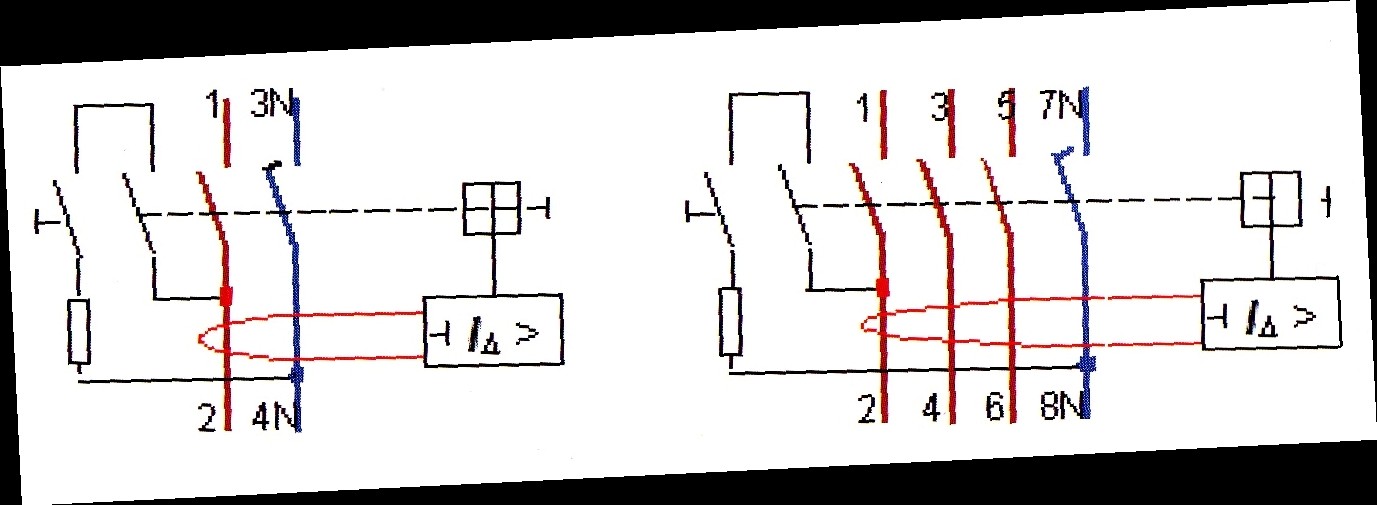

Joonis 5.3.
Kahe- ja neljapooluseliste rikkevoolukaitselülitite ühendusskeemide näited.
Kasutatud kirjandus:
http://et.wikipedia.org/wiki/Rikkevoolukaitsel%C3%BClit i
Rikkevoolukaitse - Raivo Teemets
ABB madalpingeseadmete  tootekataloogid
