Viljandi Ühendatud Kutsekeskkool
Raadiosaatja , vastuvõtja , mobiilside
Imre Mäetalu
AV11
02.05.2013
Raadiosaatja

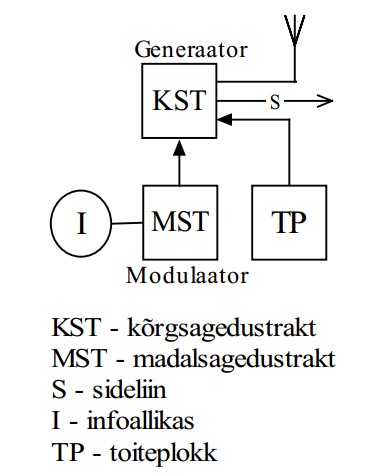

Raadiosaatja struktuurskeem , liigid, näitajad.
Raadiosaatja – tehniline seade, mis on ette nähtud raadiolainete abil info või rakenduslike käskude edastamiseks või mõneks muuks rakenduslikuks toimeks.
Liigid:
1) kasutusala järgi (raadiolevi saatja , raadiosides,
mobiilsides, amatöörsides jne)
2) laineala järgi (KL, PL, LL, ULL)
3) modulatsiooni viisi järgi (AM, FM)
4) tööliigi järgi (telefoni või telegraafi režiim)
5) võimenduselementide järgi (lamp, transistor )
Rakendusalad:
raadiolevis, - sides , mobiilsides, amatöörsides, lokatsioon, navigatsioon,
raadiojuhtimine, automaatikas, rakendus - ja tööstuselektroonikas.
Raadiovastuvõtja
Raadiovastuvõtja on elektrooniline vooluahel raadiosagedusliku signaali vastuvõtmiseks ja töötlemiseks.
Raadiovastuvõtja võtab antennilt vastu selle vastuvõtja jaoks ettenähtud sagedusega signaale. Vastuvõtja esimestes astmetes kasutatakse filtreid, mis eraldavad kasuliku signaali üldisest eetri mürast. Seejärel võimendatakse kasulikku signaali, et seda saaks demoduleerida või dekodeerida. Tulemuseks on tarbijale ( arvutile või inimesele) arusaadav signaal (heli, pildid, digitaalandmed, mõõtetulemused jne).
Raadiovastuvõtjad jagunevad ehituselt (skeemilt) otse- ja superheterodüünvastuvõtjateks.
Olmeelektroonikas tähendab raadiovastuvõtja ehk raadioaparaat ehk raadio seadet raadiosaadete vastuvõtuks ja jälgimiseks ning kuulamiseks.

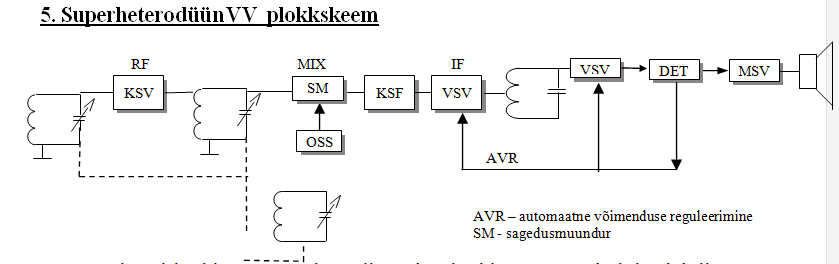

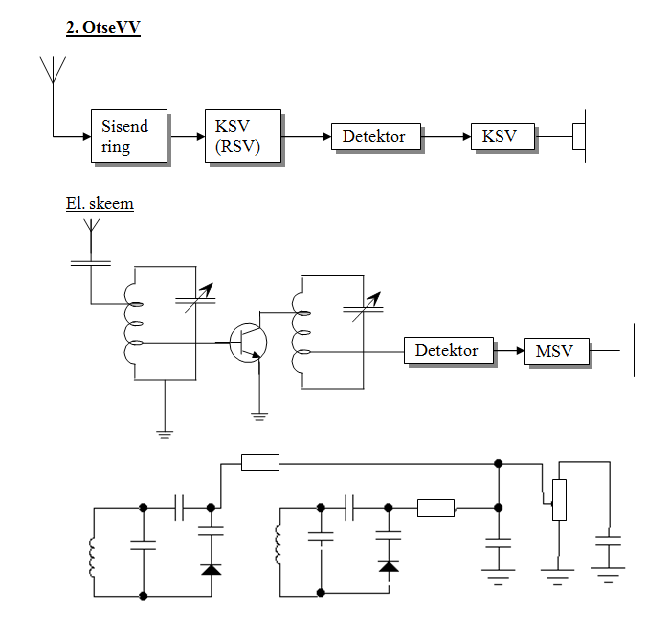

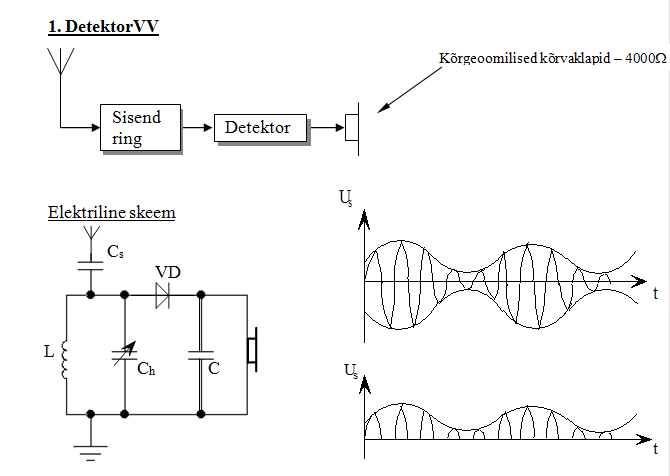

Raadiovastuvõtjate plokkskeemid
Mobiilside
Mobiilsideks nimetatakse üldiselt kõiki sidesüsteeme, kus signaalide edastamiseks ei kasutata juhtmeid või kaableid ( traadita side) ning terminalid võivad seetõttu teatud ulatuses vabalt liikuda , ilma et side katkeks.
Siia kuuluvad nt mobiiltelefonside süsteemid (NMT, GSM, GPRS , UMTS jt), satelliittelefonid, traadita kohtvõrgud, Bluetooth jne.
