Pistikud ja liidesed
2012

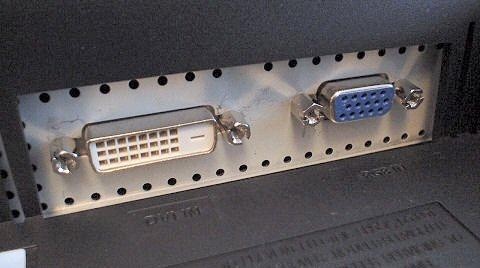

VGA Kasutatakse väga paljudes koolides , samas ka kodudes ja ka nii väikestes kui ka suurtes firmades . Otstarve on tal väga lihtne, nimelt saab sellega edastada arvuti deskdop´i mitmes monitoris korraga ( ka projekteerimisel)
DVI Täpselt sama tööpõhimõte mis VGA-l ning sama kasutusala, kuid sellega edastatud pilt on kõrgema kvalikteediga.

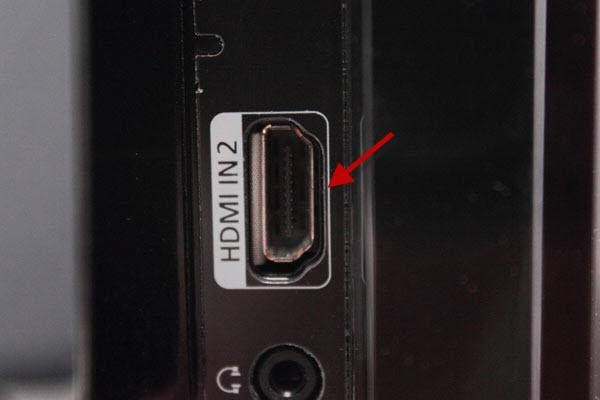

HDMI Sama kasutasala nagu ka VGA ja DVI-l kuid see on veel kõrgema kvalikteediga ( edastatav pilt, HD kvalikteet nt. 2160p) Kasutatakse kodudes ja ka asutustes.

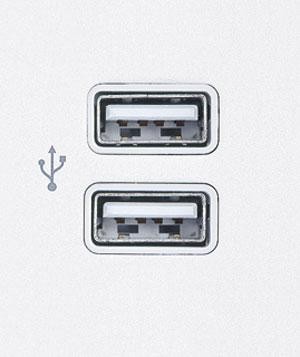

USB Sellega saab ühendada arvutiga tänapäeval väga palju tehnikat . Nt. telefonid, mp3-d, hiired, klaviatuurid jne. Kasutatakse igal pool nii laua kui ka sülearvutites.

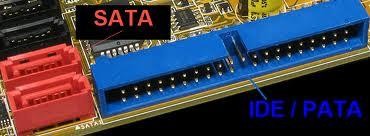

SATA See on kõvaketta liides (saab ühendada kõvaketast emaplaadi külge). Kasutatakse lauaarvutites.
ESATA See on välisekõvaketta liides, millel on suur andmete edastuskiirus. Kasutatakse nii Laua kui ka sülearvutites.
SERIAL PORT Jadavärat ehk jadaport (ka jadaliides) on arvutite füüsiline liides ühendamiseks jadasiiniga. Erinevalt rööpväratist saadetakse andmeid sisse ja välja ühe biti kaupa. Kuigi ka teised liidesed, nt. USB ja FireWire saadavad andmeid jadas, eristab jadaväratit neist ühilduvus RS-232 standardiga.Paljudel tänapäeva arvutitel pole jadaväratit, sest tavakasutajal ei ole seda enamasti vaja.
PARALLEL PORT paralleelport, rööpport Välisseadmete, näit. printeri arvutiga ühendamiseks ette nähtud pistikupesa. Läbi paralleelpordi liiguvad andmebitid paralleelselt, st. iga biti jaoks on oma juhe. Olenevalt tüübist võib paralleelpordi pistikul olla 8 või 16 jalga andmebittide jaoks ning paar-kolm jalga juhtsignaalide ja maanduse jaoks. Kasutatakse lauaarvutites.
PS/2 See on kõige tavalisem hiire ja klaviatuuri liides. Lilla on klaviatuuri oma ja roheline hiire oma. Muidugi paljud tänapäeva hiire ja klaviatuuri otsikud on USB poeale üle läinud. Kasutatakse lauaarvutites enamjaolt kuid ka sülearvutites
IDE ( PATA ) See liides on lauaarvutite emaplaadid, millega saab ühendada kõvaketaid, dvd/cd seadmeid jpm. emaplaadiga. (see IDE on ka muidugi ka kõvakettal endal ja ka DVD/DV seadmel ) Kasutatakse rohkem lauaarvutites.
FLOPPY Sarnaneb täielikult IDE-ga kuid on natukene väiksem pikkuselt. Nagu nimi ka ütleb kasutatakse seda Floppy ühendamiseks emaplaadiga. Kasutatakse lauaarvutites.
MOLEX Need pesad on enamjaolt toiteks. Toiteplokist antakse toitev vool edasi nende liideste kaudu ( on nii isased kui ka emased liidesed) Kasutatakse laua kui ka sülearvutites.
RJ45 (LAN) ----- See on serveri liides. Selle abil saab omavahel ühendada kaks ja enam arvutit omavahel, nii et nende arvutite vahel saab andmeid edastada. Kasutatakse nii süle kui ka lauaarvutites
RJ11 See on modemipordiühenduspesa. Kasutatakse tavaliselt lauatelefonide ja ruuterite ühendamiseks (võrgu, liiniga ).
3,5 mm AUDIO See on heli välja liides. Selle abil edastab emaplaat helisid välja kui sinna on taha ühendatud kas kõrvaklapid või kõlarid. Nii laua ja sülearvutites kasutatakse.
Toslink (optical) Toslink on sandartne optilise kaabli ühendus. See on kõige rohkem kasutuses audio süsteemides, nagu näiteks : MiniDisc, CD and DVD pleierid, DAT lindistajad, arvutites ja vanades video mängudes. Toslink optiline ühendus.
Coaxial audio
Koaksiaalkaabel on peamiselt televisioonisignaali edastamiseks kasutatav vasest kaabel , kuid seda kasutati ka andmeedastuseks 10Base2 ja 10Base5 Etherneti arvutivõrkudes.
MIDI on 1980-ndate alguses loodud ja 1982 määratletudandmevahetuse , mis võimaldab elektroonilistel instrumentidel, arvutitel ja teistel seadmetel omavahel suhelda, üksteist juhtida ja sünkroniseerida. Eelduseks on, et seadmed toetavad MIDI standardit ja nende vahel on MIDI-ühendus ( standardne MIDI-kaabel või näiteks USB-MIDI kasutajaliides) või WIDI-ühendus (" traadita " MIDI ehk Wireless MIDI). MIDIks nimetatakse ka kaabli või WIDI kaudu edastatavat MIDI teavet.
Gameport see kollane pesa.Tegu on mängupistikuda, mida kasutati IBM PC-des 1980-1990 aastatel. Alguses oli gameport saasaval laienduskaardina, hiljem integreerituna helikaardile.Mängu pistik on selle jaoks, et ühendada arvuti tarkvara ja tarkvara seondada tarvikutega.Kasutatakse joystickute ühendamiseks. On ka olemas üleminekud game pordist usb-le.
IEEE 1394 FireWire (ametlikult IEEE 1394) on jadasiini põhimõttel töötav kiire isokroonne andmeside liides, mis võimaldab andmete edastamist reaalajas . Kasutatakse laua kui ka sülearvutites.
Displayport DisplayPort on digitaalset pilti kuvava liidese standard. DisplayPort on mõeldud digitaalvideoliidese(DVI, inglise keeles Digital Video Interface ) ja video graafikamassiivi (graafikaadapteri) (VGA, inglise keeles Video Graphics Array ) asendamiseks.
SCSI Väikearvutisüsteemi liides on standardite komplekt, mis võimaldab arvutiga füüsiliselt liita väliseid seadmeid ja sooritada andmevahtetust.
S-Video S-Video ehk Separate Video on pildi edastamiseks mõeldud standard. S-Video edastab analoogsignaali. Kasutatakse laua ja sülearvutites.
RCA RCA pistikühendus (inglise k. ka phono connector või cinch connector) on pistikühendus, mida kasutatakse laialdaselt helitehnika ja videotehnika ühendamiseks.RCA pistikühendus on kahesoonelise koaksiaalkaabli jaoks ja koosneb pistikust ja pistikupesast.
