Pingekontsentraatoriga varda vastupidavus tsüklilisele paindekoormusele (0)

Lõik failist

Sarnased õppematerjalid

12

docx

Tugevusõpetus II Kodutöö 2

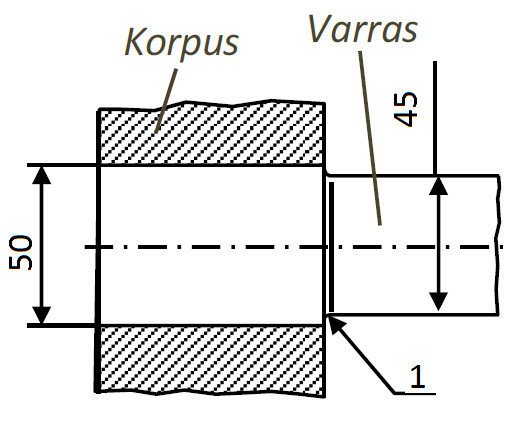

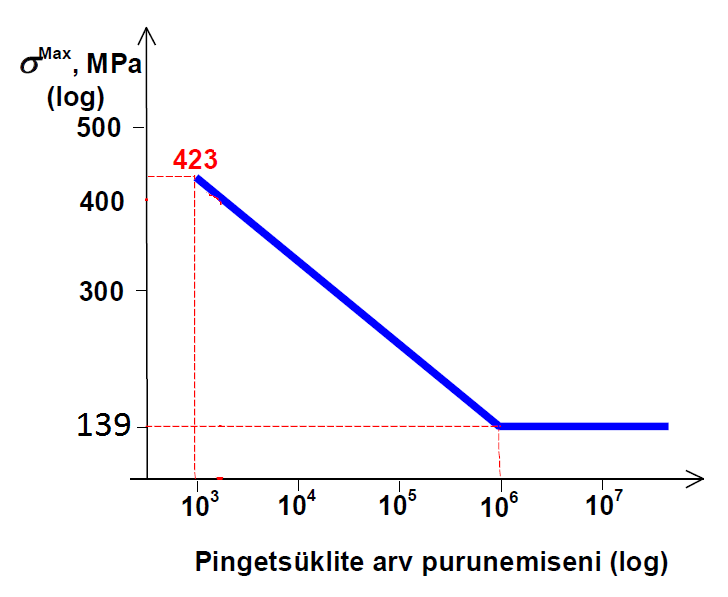

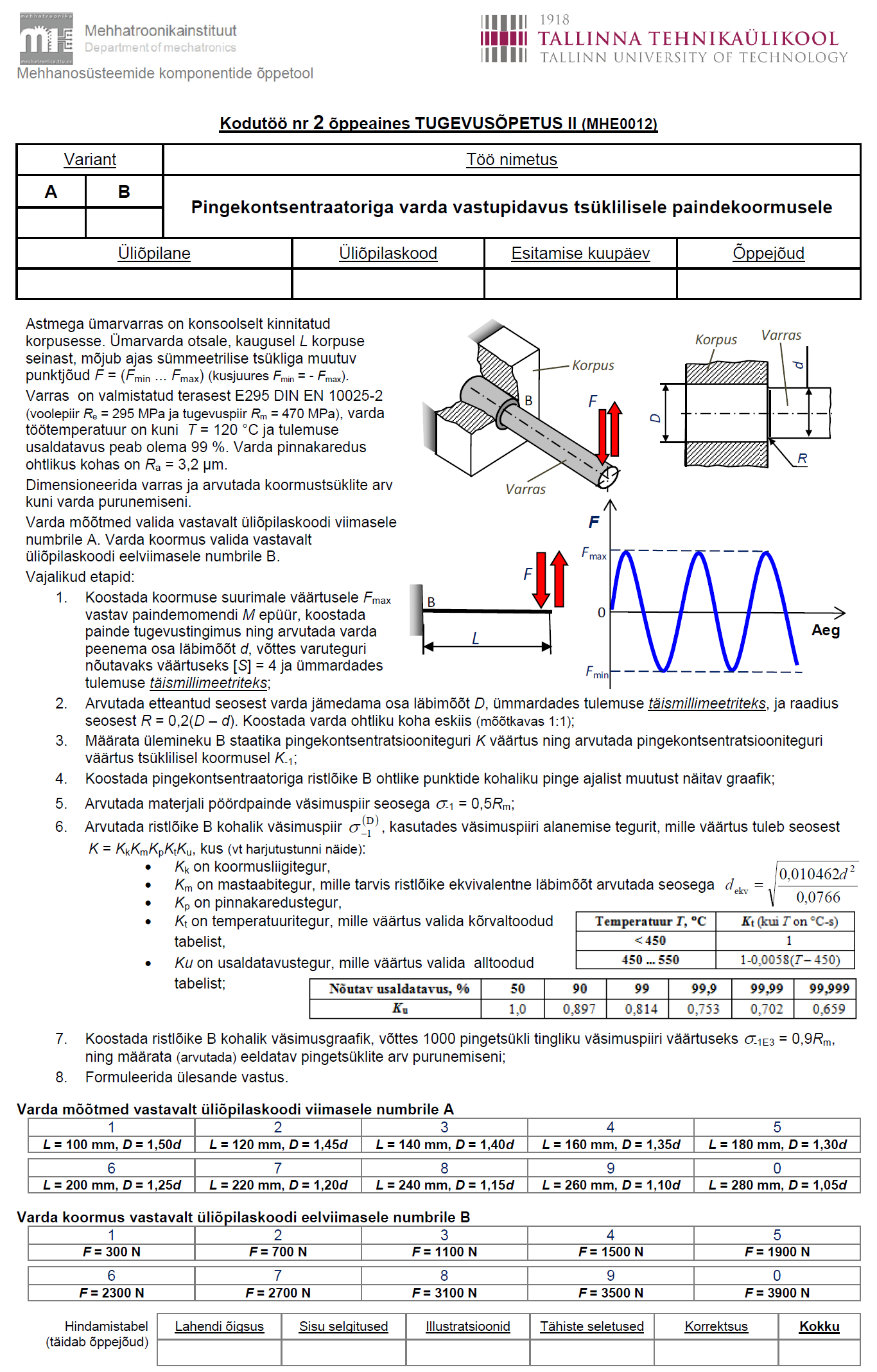

Mehhanosüsteemide komponentide õppetool Kodutöö nr 2 õppeaines TUGEVUSÕPETUS II (MHE0012) Variant Töö nimetus A B Pingekontsentraatoriga varda vastupidavus tsüklilisele paindekoormusele 3 5 Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud 2015 P.Põdra Astmega ümarvarras on konsoolselt kinnitatud Korp Varras korpusesse

Tugevusõpetus ii

7

pdf

Pingekontsentraatoriga varda vastupidavus tsüklilisele paindekoormusele

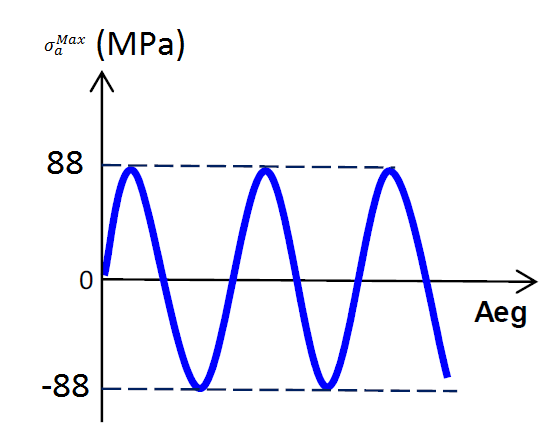

Kodutöö nr ​5​ õppeaines TUGEVUSÕPETUS ​(MES0240) Variant Töö nimetus A B Pingekontsentraatoriga varda vastupidavus tsüklilisele 2 3 paindekoormusele Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud Uku Luhari 202132 2.12.2020 Priit Põdra Astmega ümarvarras on konsoolselt kinnitatud korpusesse. Ümarvarda otsale, kaugusel ​L​ korpuse seinast, mõjub ajas sümmeetrilise tsükliga muutuv punktjõud ​F​ = (​F​min​ ..

Tugevusõpetus

8

docx

Pingekontsentraatoriga varda vastupidavus tsüklilisele paindekoormusele

Kodutöö nr 5 õppeaines TUGEVUSÕPETUS (MES0240) Variant Töö nimetus A B Pingekontsentraatoriga varda vastupidavus tsüklilisele paindekoormusele Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud Astmega ümarvarras on konsoolselt kinnitatud korpusesse. Ümarvarda otsale, kaugusel L korpuse seinast, mõjub ajas sümmeetrilise tsükliga muutuv punktjõud F = (Fmin ... Fmax) (kusjuures Fmin = - Fmax). Varras on valmistatud terasest E295 DIN EN 10025-2 (voolepiir Re = 295 MPa ja tugevuspiir Rm = 470 MPa), varda

Tugevusõpetus i

8

pdf

Pingekontsentraatoriga varda vastupidavus tsüklilisele paindekoormuseles MES0240 KT5

Kodutöö nr 5 õppeaines TUGEVUSÕPETUS (MES0240) Variant Töö nimetus A B Pingekontsentraatoriga varda vastupidavus tsüklilisele 7 2 paindekoormusele Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud Franz Mathias Ints 193527EANB 01.12.2020 Priit Põdra Astmega ümarvarras on konsoolselt kinnitatud korpusesse. Ümarvarda otsale, kaugusel L korpuse seinast, mõjub ajas sümmeetrilise tsükliga muutuv punktjõud F = (Fmin ... Fmax) Korpus Varras

Tugevusõpetus

7

docx

Pingekontsentraatoriga varda vastupidavus tsüklilisele paindekoormusele

MHE0012 TUGEVUSÕPETUS II Variant nr. Töö nimetus: A-3 Pingekontsentraatoriga varda vastupidavus tsüklilisele B-8 paindekoormusele Üliõpilane (matrikli nr ja nimi) Rühm: Juhendaja: MAHB - 41 Priit Põdra Töö esitatud: Töö parandada: Arvestatud: 16.04.12 Algandmed Astmega ümarvarras on konsoolselt kinnitatud korpusesse. Ümarvarda otsale, kaugusel L korpuse seinast, mõjub ajas sümmeetrilise tsükliga muutuv punktjõud F = (Fmin ..

Tugevusõpetus ii

11

docx

Tugevus II - Kodutöö 3

MHE0012 TUGEVUSÕPETUS II Variant nr. Töö nimetus: Kodutöö nr. 3 A-3 Pingekontsentraatoriga varda vastupidavus tsüklilisele B-1 paindekoormusele Üliõpilane (matrikli nr ja nimi) Rühm: Juhendaja: MAHB - 61 Priit Põdra Töö esitatud: Töö parandada: Arvestatud: 20.04.2012 Algandmed ja ülesande püstitus Astmega ümarvarras on konsoolselt kinnitatud korpusesse. Ümarvarda otsale, kaugusel L korpuse seinast, mõjub ajas sümmeetrilise tsükliga muutuv punktjõud F = (Fmin ... Fmax)

Tugevusõpetus ii

34

docx

ELEKTRIAJAMIGA TRUMMELVINTS

TALLINNA TEHNIKAÜLIKOOL MEHHATROONIKAINSTITUUT MHE0050 PÕHIÕPPE PROJEKT ELEKTRIAJAMIGA TRUMMELVINTS ÜLIÕPILANE: KOOD: JUHENDAJA: IGOR PENKOV TALLINN 2015  Üliõpilane Mattias Liht Üliõpilaskood 134578 MHE0050 – PÕHIÕPPE PROJEKT PROJEKTÜLESANNE 1. Projekteerida elektriajamiga vints. 2. Prototüüp: Vints koosneb järgnevatest põhielementidest: - mootorreduktor - raam - trummel - laagerdus - reduktori ja trumli ühenduselemendid - lüliti ja juhtimispult 3. Tehnilised karakteristikud Trossi kandevõime (kg) valida vastavalt üliõpilaskoodi viimasele numbrile A m = 1100 kg Trossi liikumiskiirus (m/s) valida vastavalt üliõpilaskoodi eelviimasele numbrile B v = 0,15 m/s - lasti käiguulatus, m valida -

Põhiõppe projekt

37

docx

Reduktori projekteerimine moodul 1

Reduktori projekteerimise näide 1. Mootori võimsuse arvutamine ja mootori valik Joon. 1. Konveieri trumli ajami kinemaatikaskeem 1 – mootor; 2 – sidur; 3 – hammasrattad (hammasülekanne) ; 4 – reduktori korpus; 5 – sidur; 6 – vedav rihmaratas; 7 – rihm; 8 – veetav rihmaratas; 9 – konveieri trummel; 10 – konveieri lint. Pöördemomendid ja pöörlemissagedused võllidel: Võll I - Т1 ja n1; Võll II - T2 ja n2; Võll III ehk töövõll T3 ja n3. Lähteandmed mootori valikuks: F = 3,3 kN, v = 2 m/s, D = 0,35 m, kus F on lintkonveieri koormus; v on lindi liikumise kiirus; D konveieri trumli läbimõõt. Pöördemoment töövõllil ehk III võllil: T3 = FD/ 2 = 3,3 ⋅ 103 ⋅ 0,35/ 2 = 578 Nm. Trumli pöörlemissagedus: n3 = 60 v /πD = 60 D = 60 ⋅ 2/πD = 60 ⋅0,35 =109,2 1/min. Trumli nurkkiirus ω3 = 2πD = 60 n / 60 = 11,43 rad/s Kasulik võimsus võllil III: P3 = T3 ⋅ ω3 = 57
