00000000 0000 MULLATÖÖDE TEHNOLOOGIAKAART Õppeaines: Tehnoloogia I Ehitusinstituut Õpperühm: KHE0000 Juhendaja: 000000 0000000 Tallinn 2022


SISUKORD 1 LÄHTEÜLESANNE JA OBJEKTI KIRJELDUS............................................................................5 1.1 lähteandmed................................................................................................................................5 1.1.1 Hoone lähteandmed.............................................................................................................5 1.1.2 Ajutised ehitised..................................................................................................................6 2 MULLATÖÖDE TEHNOLOOGIAKAART....................................................................................7 2.1 Tööde loetelu..............................................................................................................................7 2.2 Tööprotsesside kirjeldus.............................................................................................................7 2.2.1 Krundi märketööd................................................................................................................7 2.2.2 Kasvupinnase eemaldus ehk koorimine..............................................................................7 2.2.3 Mineraalpinnase eemaldus..................................................................................................8 2.2.4 Killustikualsue ehitus vundamendi taldmiku alla................................................................8 2.2.5 Vundamendi taldmiku ehitus...............................................................................................8 2.2.6 Geodeetilised märgid taldmikul..........................................................................................8 2.2.7 Vundamendi seina ladumine...............................................................................................8 2.2.8 Süvendi tagasitäide..............................................................................................................8 2.2.9 Haljastuse rajamine...........................................................................................................10 3 TÖÖDE KVALITEEDINÕUDED..................................................................................................11 3.1 Pinnase eemaldamine...............................................................................................................11 3.2 Kaevetööd.................................................................................................................................11 3.3 Tagasitäide................................................................................................................................11 3.4 Haljastus...................................................................................................................................12 4 BRIGAADIDE KOOSSEISU MÄÄRAMINE...............................................................................13 5 TÖÖDE MAHUD...........................................................................................................................14 5.1 Mahtude arvutuskäik................................................................................................................15 5.1.1 Hoone alune pind...............................................................................................................15 5.1.2 Ajutiste teede alune pind...................................................................................................15 5.1.3 Haljastuspind ümber hoone...............................................................................................15 6 TÖÖDE AJAKULU........................................................................................................................16 7 KASUTATAVAD MASINAD.......................................................................................................17 7.1 Kaevetööd.................................................................................................................................17 7.1.1 Roomiksekskavaator Caterpillar 313F L GC....................................................................17 2


7.1.2 Ekskavaator laadur JCB 4CX............................................................................................18 7.2 Transpordivahendid..................................................................................................................19 7.2.1 Tõstuksauto volvo FH128x4.............................................................................................19 7.2.2 Kallurauto SCANIA R480................................................................................................20 7.2.3 Pumbaga betoonimikser ehk PUMI...................................................................................21 7.3 Tihendustööd............................................................................................................................22 7.3.1 Tamper Wacker Neouson BS60-4AS................................................................................22 7.3.2 Pinnasetihendaja Wacker Neuson VP1550A....................................................................23 7.4 Müüritööd.................................................................................................................................24 7.4.1 Segumasin Atkia optimix 150e.........................................................................................24 8 VEOKITE ARVUTUSED...............................................................................................................25 8.1 Kasvupinnase koorimine ja transport.......................................................................................26 8.2 Mineraalpinnase kaevamine ja transport..................................................................................27 8.3 Süvendi tagasitäide...................................................................................................................28 9 MASINATE LIIKLEMINE............................................................................................................29 10 TÖÖDE KALENDERGRAAFIK.................................................................................................30 11 TÖÖOHUTUSNÕUDED..............................................................................................................31 12 LISAD...........................................................................................................................................32 12.1 Lisa 1. Masinate liikumisskeem.............................................................................................32 12.2 lisa 2. Tööde kalendergraafik.................................................................................................33 12.3 lisa 3. Vundamendi lõige........................................................................................................33 KOKKUVÕTE...................................................................................................................................36 VIIDATUD ALLIKAD......................................................................................................................37 3


SISSEJUHATUS Projekti eesmärk kokkuvõtlikult, on koostada mullatööde tehnoloogia kaart. Mis sisaldavad tööde-, kasutatavate   materjalide   -ja   kasutatava   tehnika   loetelu   ja   kirjeldust.   Töökorraldust   objektil   ja plaanilist   paiknemist.   Kvaliteedi   ja   tööohutuslike   nõudeid.   Kaevatava   kasvupinnase, mineraalpinnase ja tagasitäite mahud ja nende käitlemine. Järeltööde, sh haljastuse, planeerimine.  Samuti annab projekti koostamine teadmisi üldise tööde organiserimise ja planeerimise kohta. Lähteandmed pärinevad õppeainest „Hoone kavandamine + projekt“.  4


1 LÄHTEÜLESANNE JA OBJEKTI KIRJELDUS 1.1 LÄHTEANDMED Hoone-, krundi ja ajutiste objektide kirjeldus. 1.1.1 Hoone lähteandmed Hoone mõõtmed ja andmed:  pikkus – 26,3 m;  laius – 12,72 m;  lisana tambur hoone keskel : o Laius - 2,65 m; o Pikkus – 6,72 m.  korruste kõrgus – 3,6 m;  korruste arv – 2;  Hoone kõrgus  sokli kõrgus – 0,2 m;  välissein – Fibo3 250 mm;  vundament – Fibo5 250 mm;  põrand   –   Esimese   korruse   põrand   on   betoonist,   mis   on   valatud   tihendatud   killustikust aluspinnale. Krundi   mõõtmeteks   on   200 m2  (40*50 m).   Ohutuse   mõttes   piiratakse   kogu   krunt   piirdeaiaga. Piirdeaia sisse jäävad ehitussoojakud töölistele puhkeajaks ja tööriistade hoidmiseks. Piirdeaedade loetelu ja maksumus Tabel 1.  Hoone vundamendi lõiked on märgitud ära lisas(Lisa 3). 5


1.1.2 Ajutised ehitised Piirdeaia kilpide kogus ja maksumus on toodud alljärgnevas tabelis (Tabel 1)[1]: Nimetus Kogus Ühik Periood,  kuu Ühiku  hind,  €/päev Kokku  hind, € Koos km- ga, € Piirdeaed(3,5x2m) 51 tk 1 0,17 520,2 624,24 Plastmass alus(25,6kg) 50 tk 1 0,04 60 72 Ühendusklamber 50 tk 1 0,01 15 18 Kokku km-g 714,24 eurot 6


2 MULLATÖÖDE TEHNOLOOGIAKAART Järgnevas peatükis on selgitatud teostatavaid töid ja nende järjekorda. 2.1 TÖÖDE LOETELU Teostamist vajavad tööd [2]:  krundi märketööd;  kasvupinnase eemaldus ehk koorimine;  mineraalpinnase eemaldus;  killustikualuse ehitus vundamendi taldmiku alla;  vundamendi taldmiku ehitus;  geodeetilised märgid taldmikul;  vundamendi seina ladumine;  süvendi tagasitäide;  haljastuse rajamine. 2.2 TÖÖPROTSESSIDE KIRJELDUS Järgnevalt on selgitatud teostatavate tööde tööprotsesse. 2.2.1 Krundi märketööd  Geodeedid määravad nullkõrguse lähimast geodeetilisest punktist. Millest lähtuvalt hakataks hiljme mõõdistama   vundamendi   kraavi   sügavust.   Hoone   mahamärkmisega   alustatakse   telgedest,   mis reeglina märgistatakse maapinnale selgelt eristuva värviga [2]. 2.2.2 Kasvupinnase eemaldus ehk koorimine Kaevetöödeks on organiseeritud ekskavaatorid ja kallurautod. Kasvupinnase eemaldamisel on mitu eesmärki. Ajutiste teede rajamiseks on valaik kasvupinnase eemaldamine, et teostada tagasitäidet killustiga. Mis tagab stabiilsema kandevõime ehitustranspordile. Teisalt kasvupinnase eemaldamine nii   ajutiste   teede,   kui   ka   hoone   alla   jääval   alal   saab   sama   pinnast   kasutada   objekti   pinnase viimistlemisel. Seda kas ebastabiilsusi siludes või näiteks haljastusele parema pinnase loomiseks. Lisaks olemasoleva kasvupinnase kasutamine on kokkuhoid [2]. 7


2.2.3 Mineraalpinnase eemaldus Kasvupinnase alla jääv mineraalpinnas kuulub ultiseerimisele. Kallurautod transpordivad pinnase 3 km kaugusele [2]. 2.2.4 Killustikualsue ehitus vundamendi taldmiku alla Pinna   ühtlustamiseks   ja   pinnaniisukuse   leviku   tõkestamiseks   on   vajalik   vundamendi   kraavi killustikuga   tihendamine.   Kraavi   põhja   ehitatakse   0,2   m   paksune   killustikust   aluspõhi.   Kuhu märgitakse   omakorda   teljed,   et   oleks   võimalik   monoliitse   betoonist   vundamendi   taldmiku ehitus [2]. 2.2.5 Vundamendi taldmiku ehitus Geodeedi poolt määratud punktide abil või geodeedi uue märketöö tulemusel kantakse killustikule taldmiku  piirid. Eristamiseks lüüakse maasse armatuurlatid  ja värvitakse  selgelt eristuvat värvi. Seejärel on võimalik alustada taldmiku saalungite ehitusega. Armeerimine ja betoneerimine toimub vastavalt projektile ja tööplaanile [2].  2.2.6 Geodeetilised märgid taldmikul Enne   taldmiku  betooni  täieliku  tahenemist   märgitakse  taldmikule   geodeedi   poolt,  või   geodeedi poolt   märgitud   punktidest   lähtuvalt   vundmaendi   seinte   piirid.   Vunamdendi   seinte   ehituse kiirendamiseks märgistakase see püstise naelaga näiteks seina välisnurkades [2]. 2.2.7 Vundamendi seina ladumine Vundamendi   sein   laotakse   Fibo5   kergplokist.   Mille   alla   paigaldatakse   hüdroisolatsioon. Vundamendi   seinte   esmaseks   joonde   ajamiseks   kasutatakse   eelnevalt   seinte   välisnurkade punktidesse   fikseeritud   naelu.   Nende   vahele   paigaldatakse   müürinöör.   Müüritise   armeerimine toimub   vastavalt   projekti   juhistele.   Peale   seinte   ladumist   teostatakse   seinte   hüdro   -ja soojusisolatsiooniga katmine [2]. 2.2.8 Süvendi tagasitäide  Peale   vundamendi   müüritööde   lõppemist   teostatakse   tagasitäide.   Tagasitäite   puhul   on   oluline jälgida, et tagasitäidetavas pinnases, ei oleks suuri kive mis võiksid lõhkuda näiteks torustike mis jäävad süvendisse [2]. 8


9


2.2.9 Haljastuse rajamine Lõplik haljastamine toimub objekti lõpus. Kuid mullatööde tõttu objektil olevaid ekskavaatoreid saab   haljastuse   ettevalmistamiseks   kasutada   peale   vundmaneid   tagasitäidet.   Seda   näiteks olemasoleva kasupinnase sõelumiseks ja objektile laotamiseks, kuhu hiljem saab külvata näiteks muruseemne. Haljasttus ala on 25x35m alal. Mis kooritakse 0,2 meetri sügavuselt. Kooritav pinnas sõelutakse ja vajaminev tuuakse pärast tagasi, kus teostatakse haljastustööd [2]. 10


3 TÖÖDE KVALITEEDINÕUDED Kvaliteedinõuded kaevetöödega seotud töödele. 3.1 PINNASE EEMALDAMINE Kasvupinnaselt eemaldatakse taimestik, kivid ja pinnas. Teisaldatakse vastavalt plaanile ettenähtud kohta. Kus nad ultiliseeritakse või kasutatakse halastustööde viimistuseks (p221)[3].  3.2 KAEVETÖÖD Kaevetööd piirid lähtuvad geodeedi poolt määratud punktidest. Lubatud kaeve sügavus ja ulatus pinnal   on   määratud   projektis.   Vundamendi   kraavi   põhi   peab   olema   sile.   Tulenevalt tööohutusreeglitst ja pinnase eripäradest tuleb rakendada ohutusmeetmeid. Kaeviku põhja kogunev vesi tuleb välja pymbata. Seinad vajadusel toestada (p222)[3].  3.3 TAGASITÄIDE Tagasitäite töid teostatakse kihiti. See tähendab, et maksimaalselt 0,7 m tagasitäite kihid laotatakse täidetavasse alasse. Mida tihendatakse pinnasetihendajaga ja vajadusel niisutatakse veega. Pinnast tuleb tihendada nii, et ei tekiks vett koguvaid ebatasasusi. Projektist määratud sügavus võib erineda kuni   100 mm.   Talvisel   ajal   tuleb   tagasitäide   tihendada   koheselt   peale   laotamist.   Vältida   tuleb jäätunud pinnasega täitmist. Võib põhjustada hilisema pinnase vajumise [3].  11


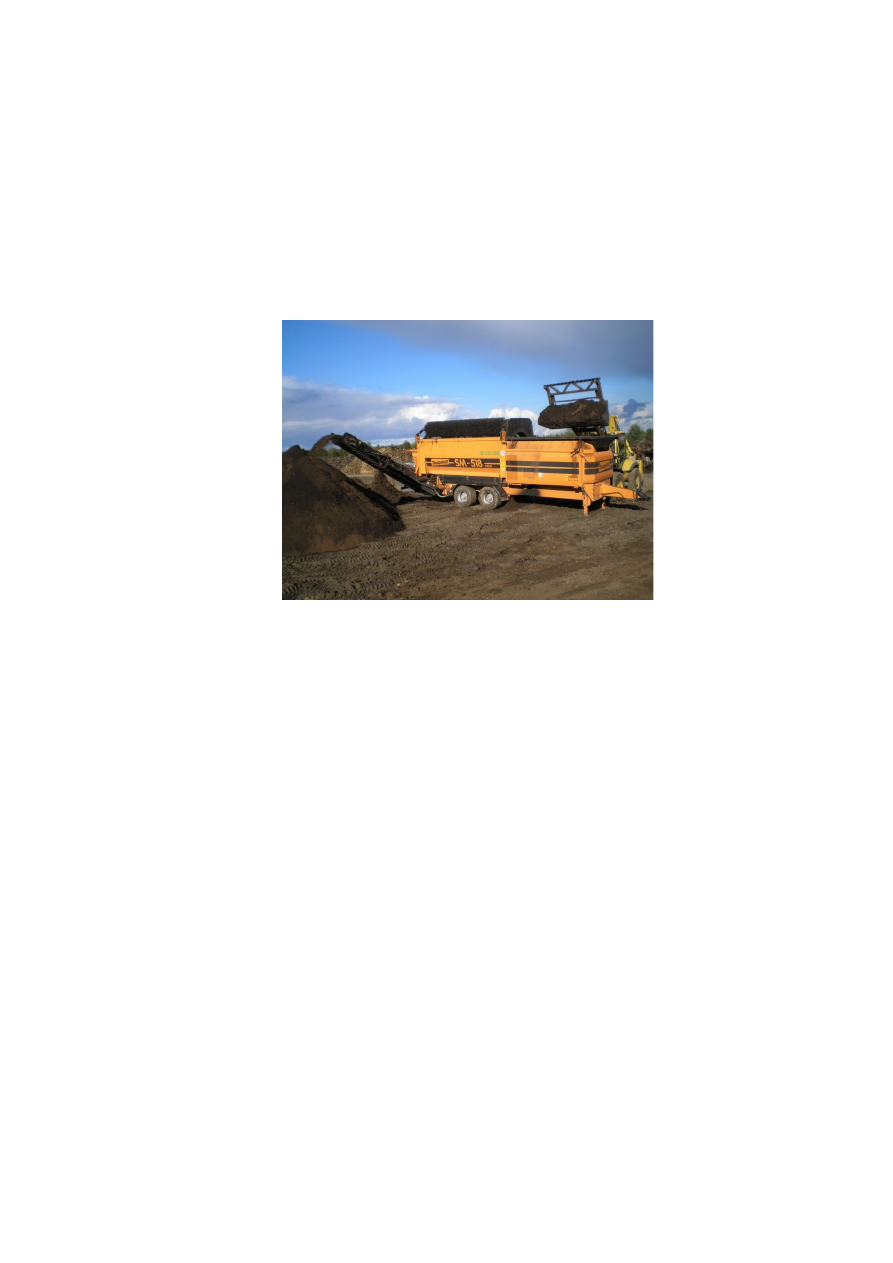

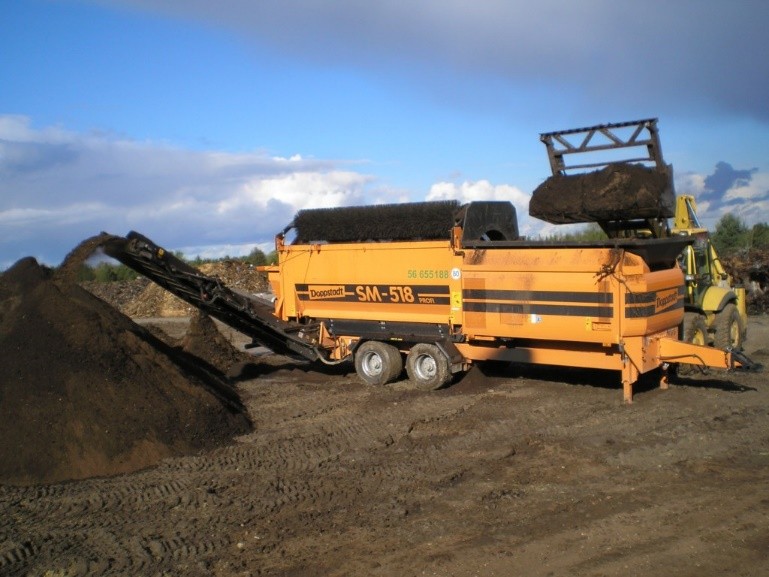

3.4 HALJASTUS Haljastus   on   objekti   lõppfaas.   Objektil   eemaldatud   kasvupinnast   võib   kasutada   haljastuskihi taastamiseks. Kui selgub, et pinnas on piisavalt toitainerikas taimestikule ja ei sisalda suuremaid kive ega juurikaid. Pinnase sõelumiseks saab kasutada trummelsõela (Foto 1).  Foto 1. [4] 12


4 BRIGAADIDE KOOSSEISU MÄÄRAMINE Brigaadide koosseis on järgnev [2]:  krundi märketööd –  2 töölist;  kasvupinnase eemaldus ehk koorimine –  1 ekskavaatorijuht + 4 veokijuhti;  mineraalpinnase eemaldus –  1   ekskavaatorijuht   +   4   veokijuhti   +   1 abitööline;  killustikualuse ehitus vundamendi taldmiku alla –  2 tööline; 1 laadur-eksavaator;  vundamendi taldmiku ehitus –  2 töölist;  Vundamendi taldmiku betoneerimine –  2   töölist   +   1   pumi   juht   +   1   vahelduv betooni segumasin;  geodeetilised märgid taldmikule –  2 töölist;  vundamendi seina plokkide paigaldus –  2 töölist;  süvendi tagasitäide -  1   ekskavaatori   juht   +   veokijuhid vastavalt teie veoki vajaduse arvutusele + 2 abitöölist;  haljastuskihi rajamine –  1   väikelaaduri   juht   +   2   töölist kasvupinnase tasandamiseks 13


5 TÖÖDE MAHUD Alljärgnevas tabelis (Tabel 2) on välja toodud kaeve -ja vundamenditööde mahud. Vundamendi  lõiked märgitud ära lisas (Lisa 3) . Nr Nimetus Kogus Ühik 1 Kogu süvend hoone all 800 m3 4 Kasvupinnas hoone all 265 m3 5 Mineraalpinnas hoone all 535 m3 6 Killustikalus vundamendile 36 m3 7 Perimeetri tagasitäide 237 m3 7 Killustik ajutise tee jaoks 373 m3 8 Vundamendi seinaplokid Fibo5 250mm 1506 tk 9 Taldmiku betoon 19,3 m3 10 Haljastuskiht 105 m3 14


5.1 MAHTUDE ARVUTUSKÄIK Selgitus kavetööde mahtude arvutustest. 5.1.1 Hoone alune pind Hoone aluse pinna ruumalade arvutamiseks lisatud pikkusmõõtudele lisamõõdud. Mis tulenevad kaeviku  kaldest  ja  tööruumi  jätmiseks  jäetava  ruumi  mõõdud. Antud hoone  puhul arvestatakse tööruumi 0,8 meetrit ja seda taldmiku servast. 5.1.2 Ajutiste teede alune pind Vältimaks masinate raskendatud liikumist tuleb rajada ajutised teed. Selleks kaevatakse enne teiste tööde algust teed kasvupinna sügavusele ja täidetakse killustikuga. 5.1.3 Haljastuspind ümber hoone Peale tagasitäite tööde lõppu teostatakse hoone ümber haljastustöid. Mis sisaldavad endas sõelutud kasvupinnase transport, silumist ja muruseemne külvamist. 5.2 15


6 TÖÖDE AJAKULU Teostatavate tööde ajamahukuse tabel alljärgnevas tabelis (Tabel 3)[2][5].  Töö nimetus Kogus Töö norm Ajakulu [h] Ajakulu, [päeva] Piirdeaia pigaldus (2 töölist) 51 tk 1 Krundi märketööd (2 töölist) 0,5 Kasvupinnase eemaldus 1096 m3 0,01 tundi/ m3 11 1,5 Mineraalpinnase eemaldus 428 m3 0,012 tundi/ m3 5 1 Killustikaluse ehitus vundamendi  taldmike alla 36 m3 0,3 tundi/ m3 10,48 1,5 Killistukiga ajutiste teede põha täide 184 m3 1 Vundamendi taldmiku saalungi ehitus 125,5 jm 1 Vundamendi taldmiku armeerimine  125,5 jm 27 jm/päev 36 4,5 Vundamendi taldmiku betooni valu 19,3 m3 0,5 Vundamendi seinaplokkide paigaldus 1506 tk 30 plokki tunnis 50 6,2 Tagasitäide perimeetril 209 m3 0,06 inimtundi/m3 12,5 1,5 Haljastuskihi rajamine (3 töölist) 275 m3 0,3 inimtundi/m3 82,5 10,5 16

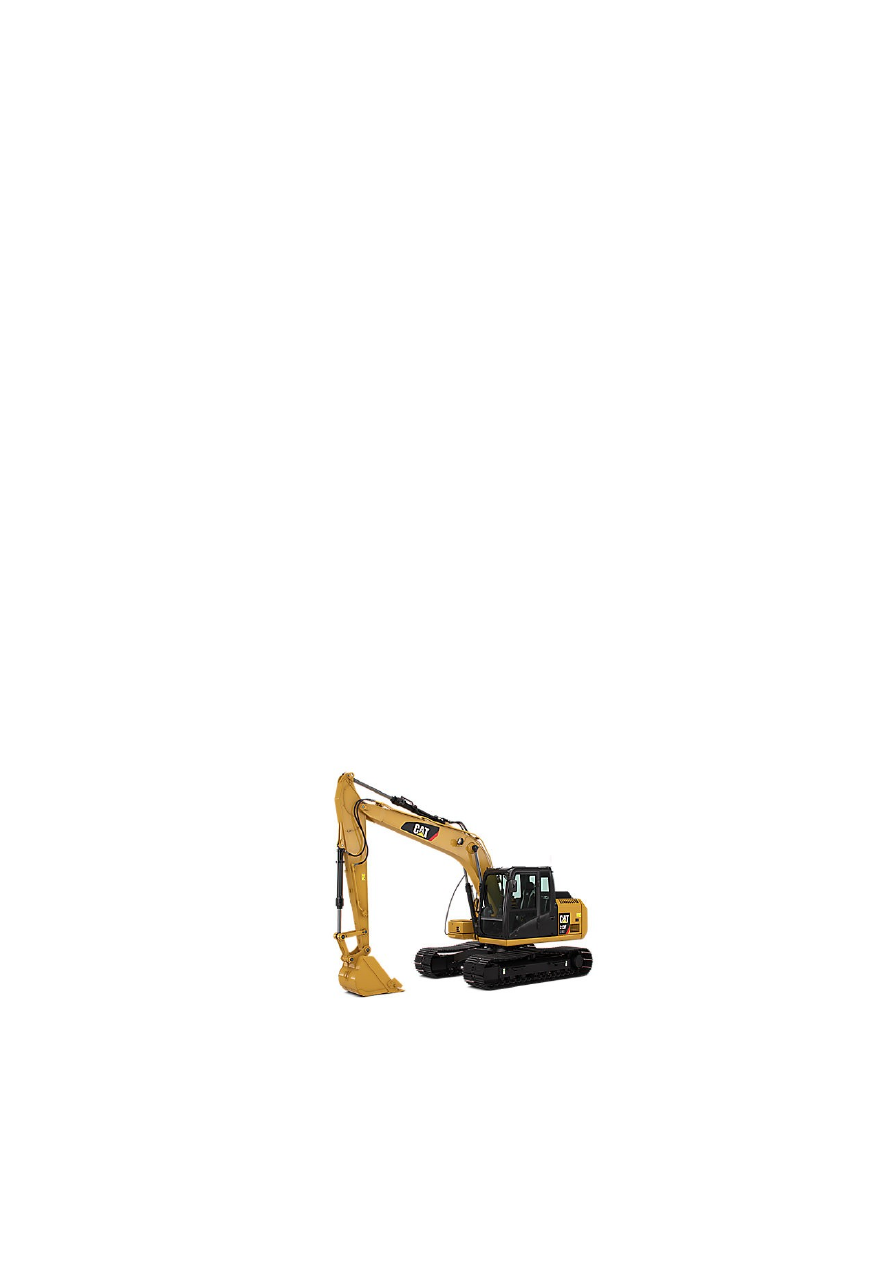

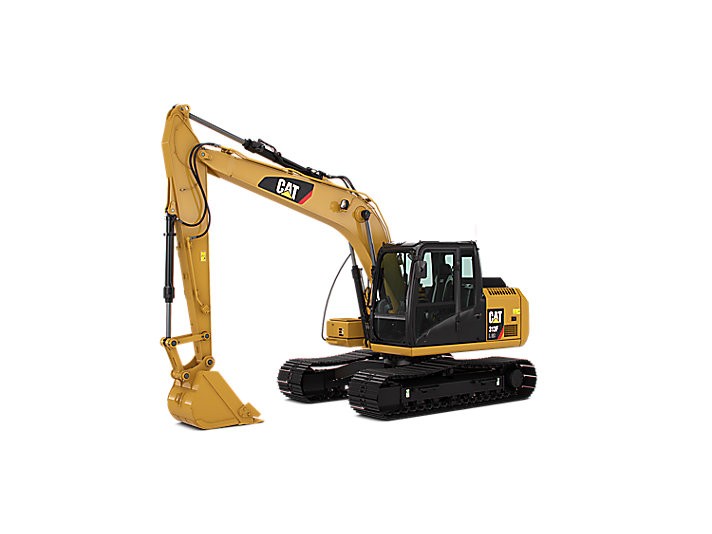

7 KASUTATAVAD MASINAD Järgnevalt tutvustus töödes kasutatavatest masinatest. 7.1 KAEVETÖÖD 7.1.1 Roomiksekskavaator Caterpillar 313F L GC  Suuremateks kaevetöödeks kasutatav roomiks ekskavaator (Foto 2). Tehnilised andmed [6]:  kaevesügavus – 6,03 m;  kaeveulatus – 8,62 m;  müratase – 99dB(A)  pikkus – 7,84 m;  laius – 2,69 m;  kõrgus – 3,15 m;  kaal – 14,6 tonni. Foto 2. [6] 17

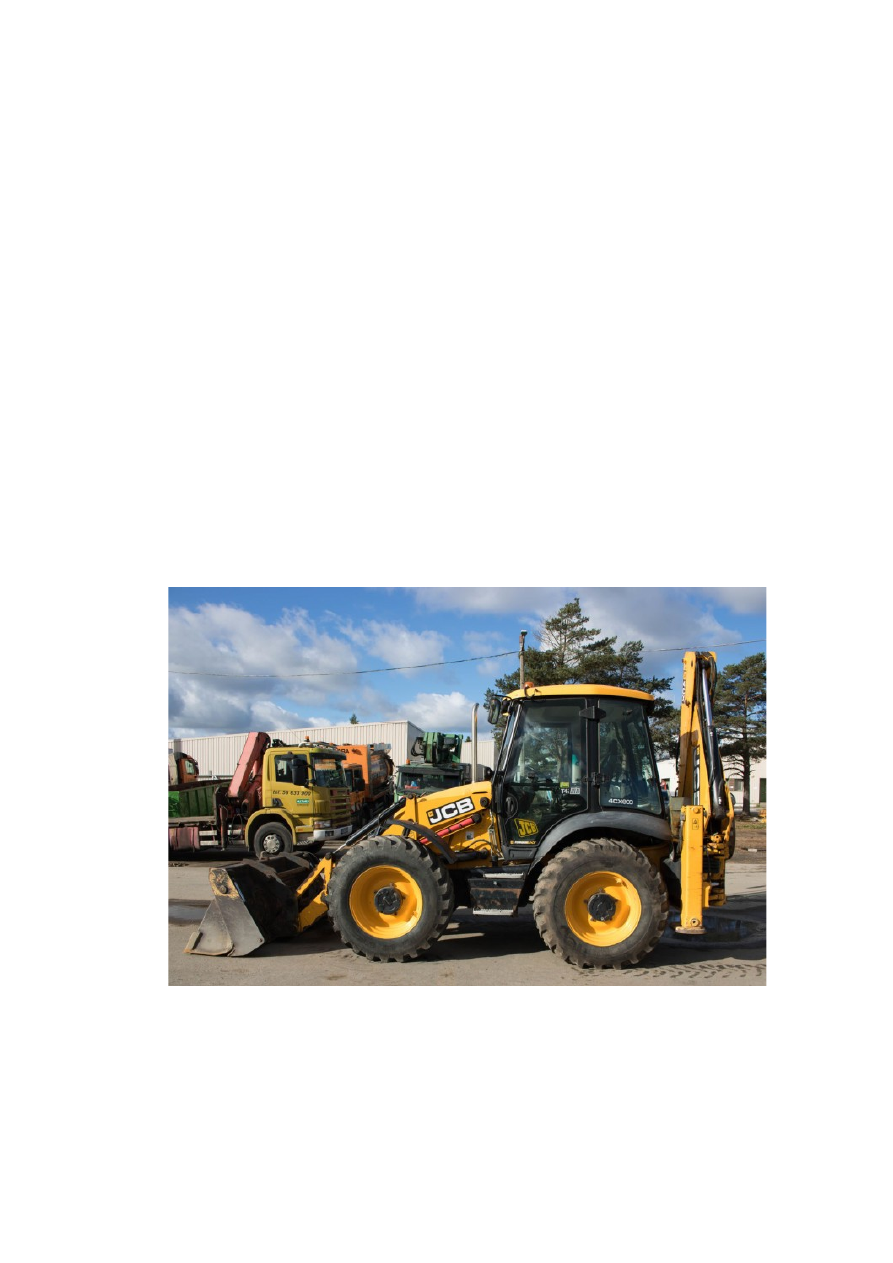

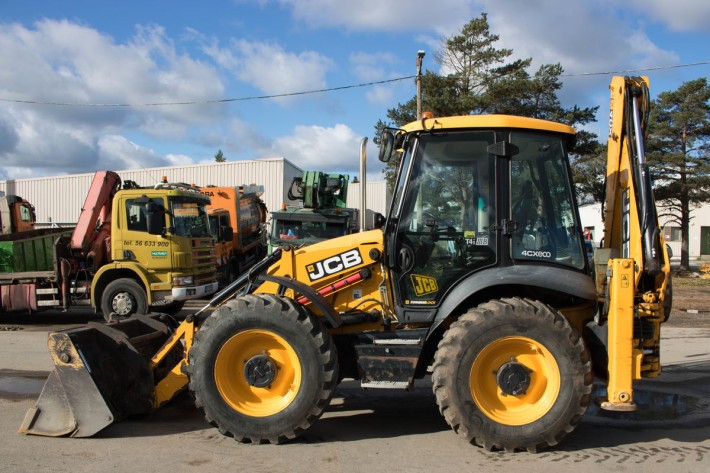

7.1.2 Ekskavaator laadur JCB 4CX Väiksemateks kaevetöödeks, pinnas- ja killustiku transpordiks (Foto 3). Tehnilised andmed [7]:  kaevesügavus – 4,4 m;  laadimiskõrgus – 3,4 m;  pikkus – 5,91 m;  laius – 2,33 m;  kõrgus – 3,54 m;  kaal – 10,45 tonni;  hüdrovasara ja planeerimiskopa valmidus. Foto 3. [7] 18

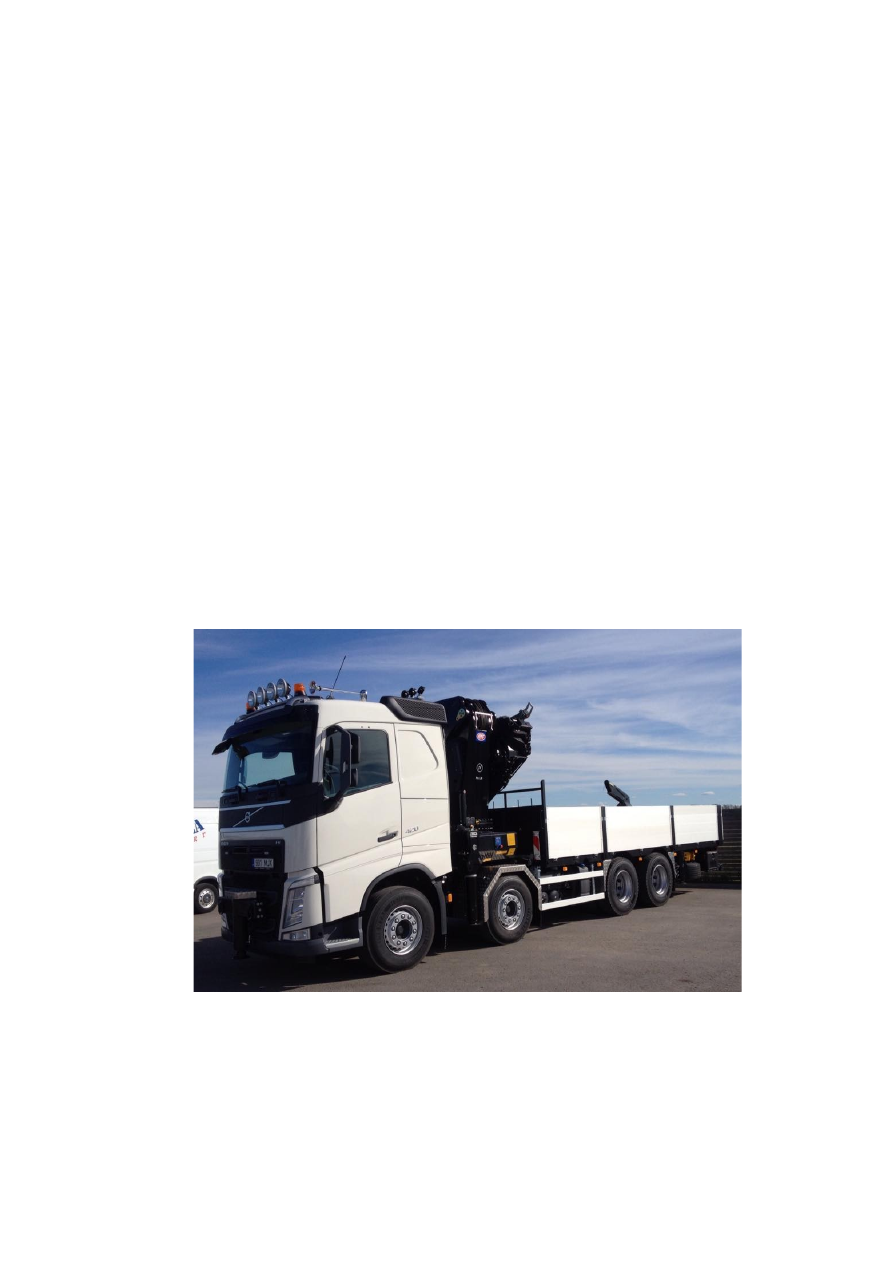

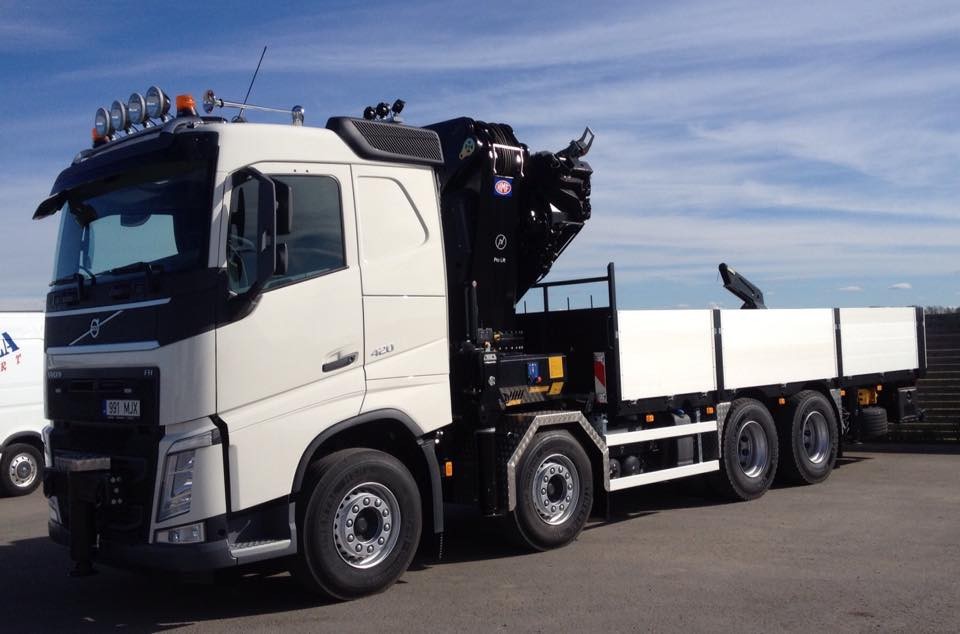

7.2 TRANSPORDIVAHENDID 7.2.1 Tõstuksauto volvo FH128x4 Materjali transpordiks objektile ja ja väiksemateks tõstetöödeks saab kasutada tõstukautot(Foto 4). Tehnilised andmed [8]:  noole kõrgus – 42 m;  maksimaalne tõstevõime – 16 tonni;  kandevõime – 8 tonni;  veokasti mõõdud: o pikkus – 6,6 m; o laius 2,48 m; o porte kõrgus – 0,8 m;  tugikäpad ees. Foto 4. [8] 19

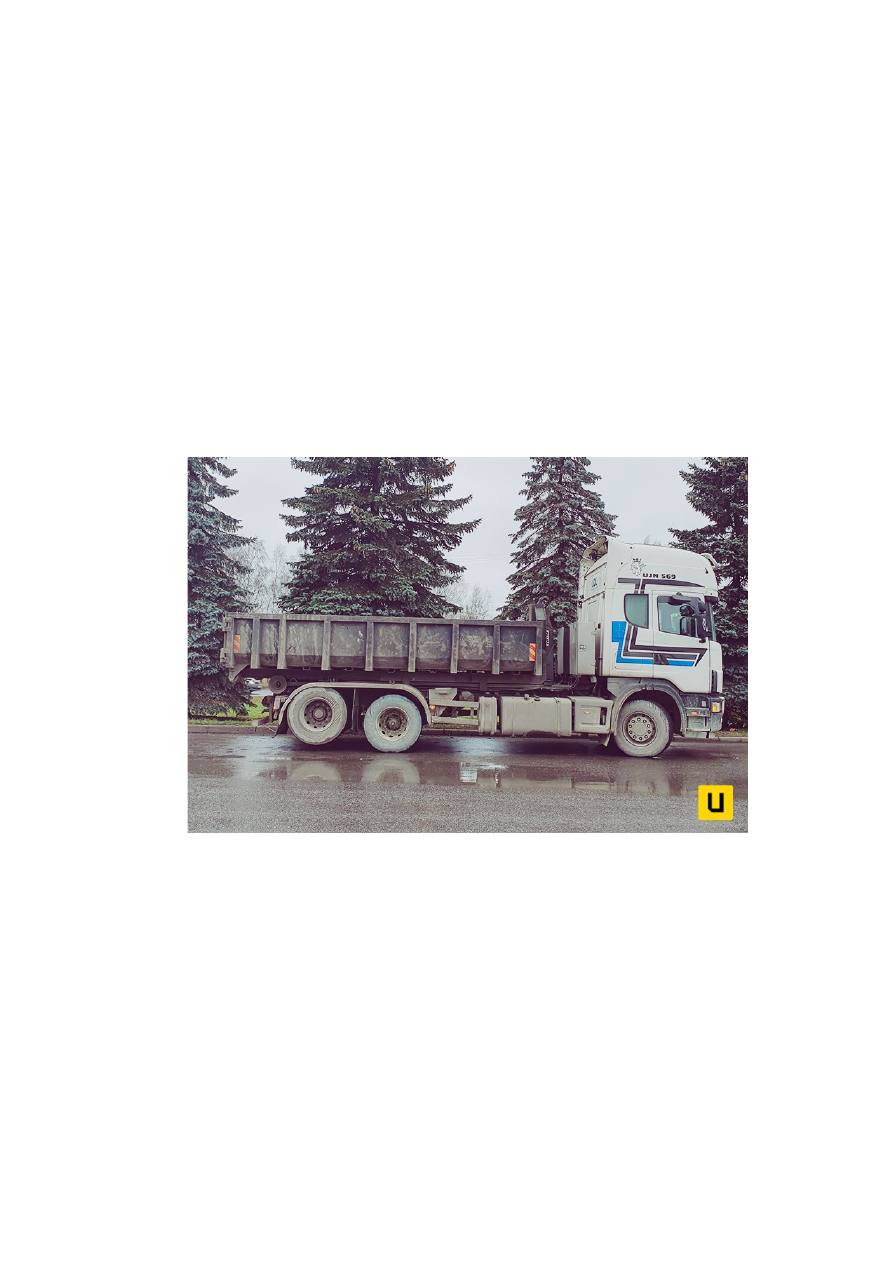

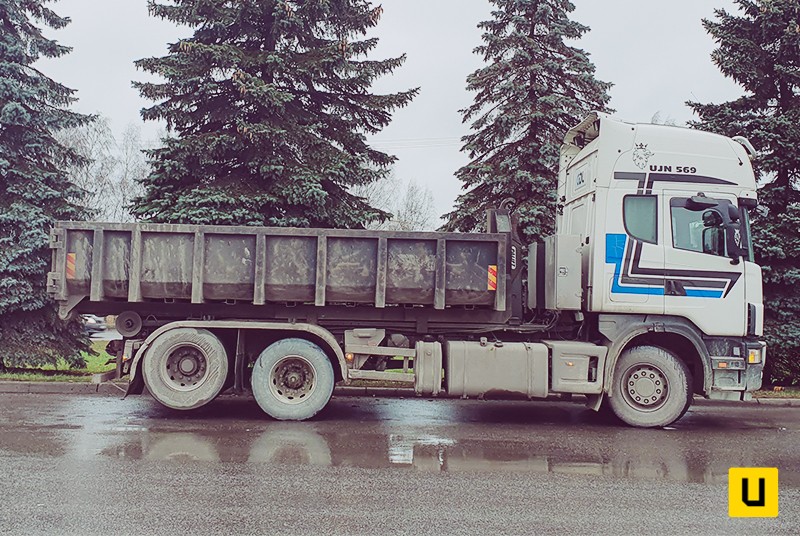

7.2.2 Kallurauto SCANIA R480 Pinnase ja killustiku transpordiks kasutatav kallur auto(Foto 5). Tehnilised andmed [9]:  kandevõime – 12,7 tonni;  kasti maht – 12 m3;  võimsus – 345 kW;  pikkus – 8,5 m;  laius – 2,55 m;  kõrgus – 4 m. Foto 5. [9] 20

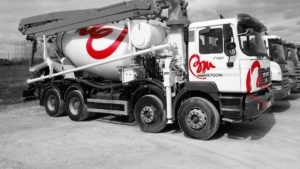

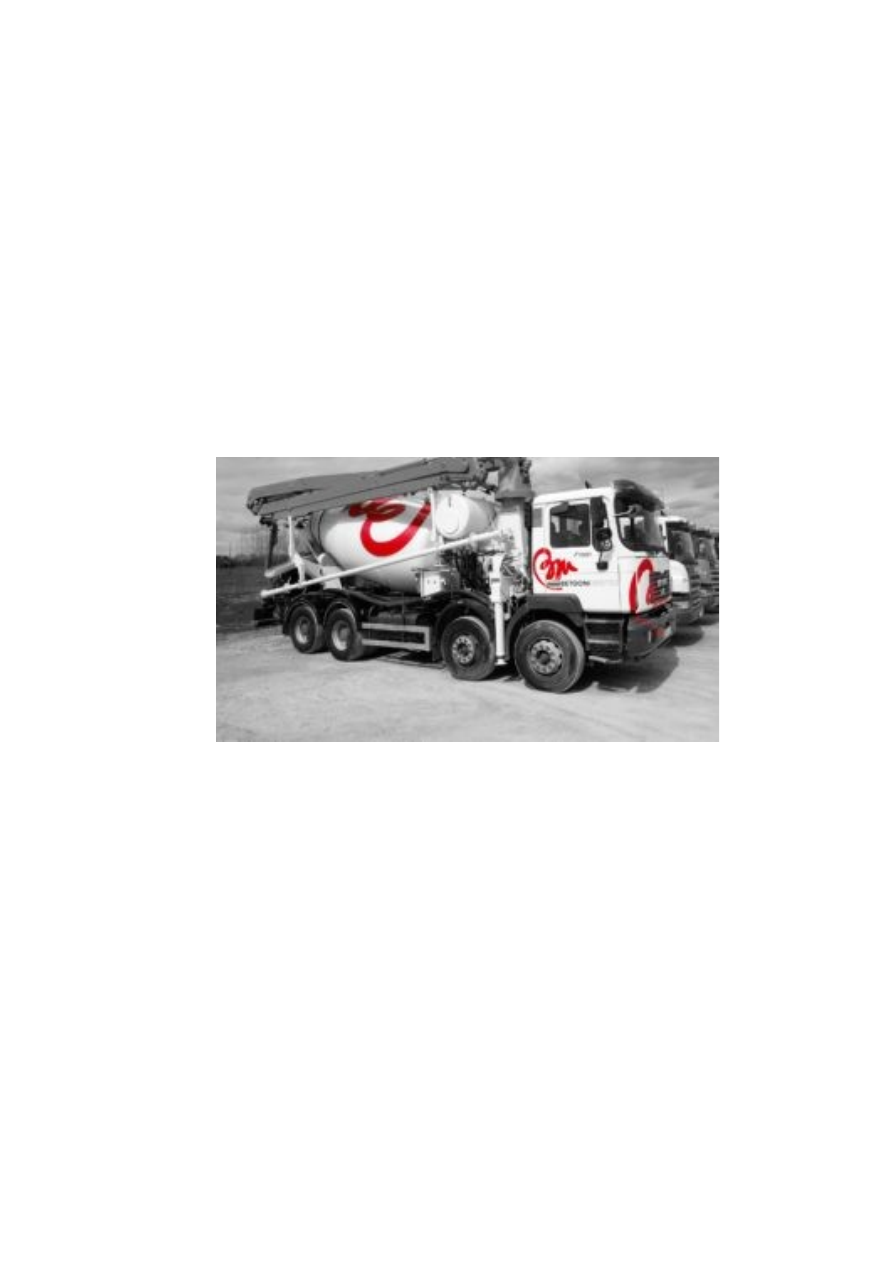

7.2.3 Pumbaga betoonimikser ehk PUMI Vundamendi taldmiku valuks kasutatav betoonimikser(Foto 6).  Tehilised andmed [10]:  pikkus – 9,7 m;  laius – 2,5 m;  kõrgus – 4 m;  kaal täis lastiga – 32 tonni;  lubatud betooni veomaht – 5 m3;  pumba masti pikkus – 16-28 m; Foto 6 [10] 21

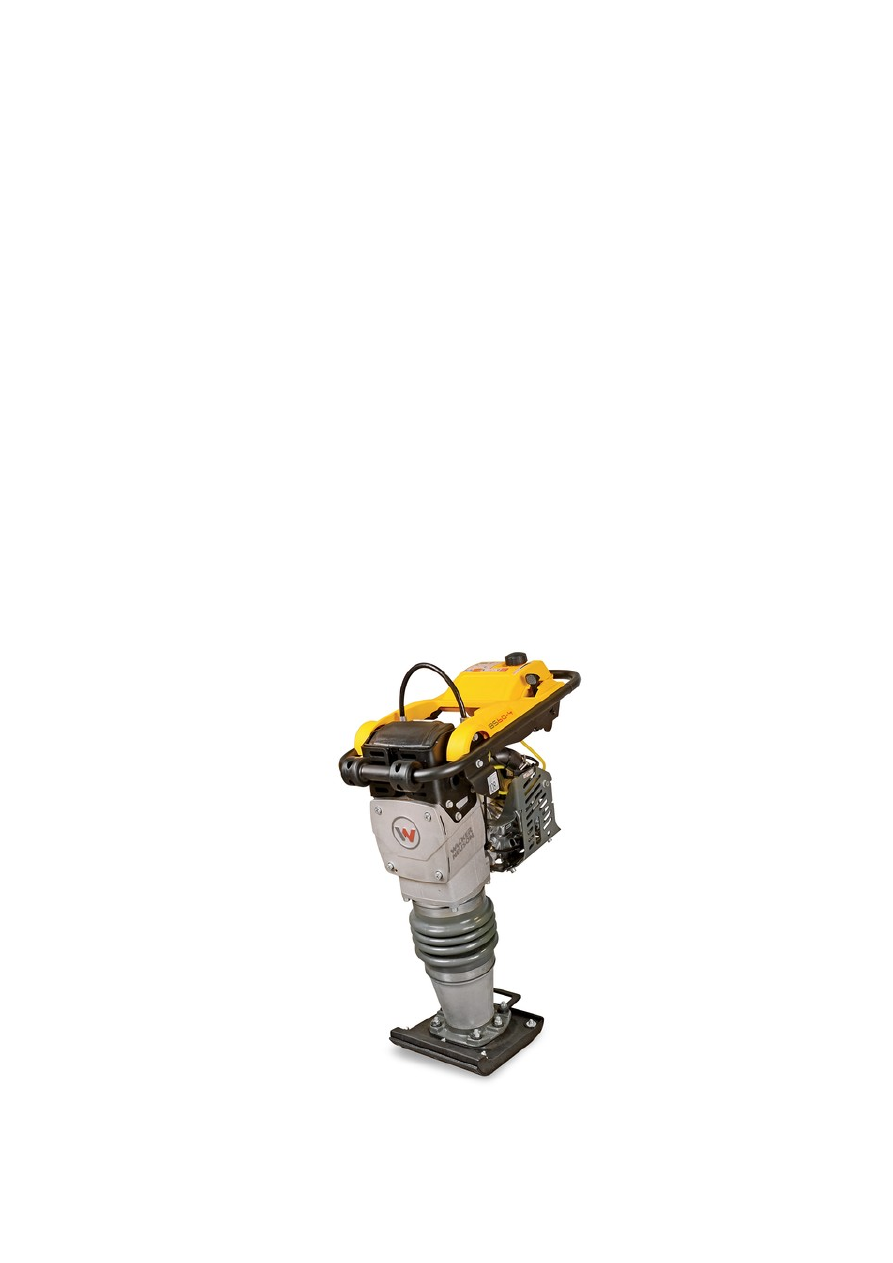

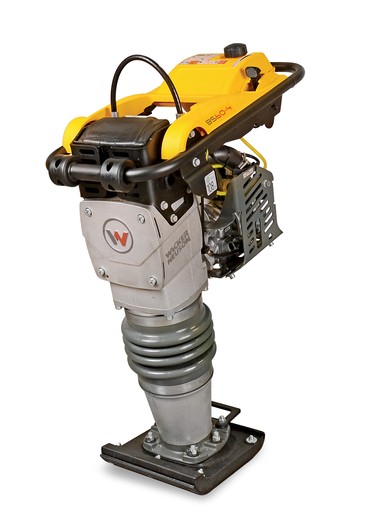

7.3 TIHENDUSTÖÖD 7.3.1 Tamper Wacker Neouson BS60-4AS Tagasitäite tihendamiseks kasutatav tampur. Saab kasutada mis tahes pinnase tihendamiseks(Foto  7).  Tehnilised andmed [11]:  talla mõõt – 280 x 336 mm;  võimsus – 2,4 kW;  löögisagedus – 600 /min;  kaal – 72 kg;  mõõdud – o pikkus – 0,673 mm; o laius - 0,343 mm; o kõrgus – 0,965 mm. Foto 7. [11] 22

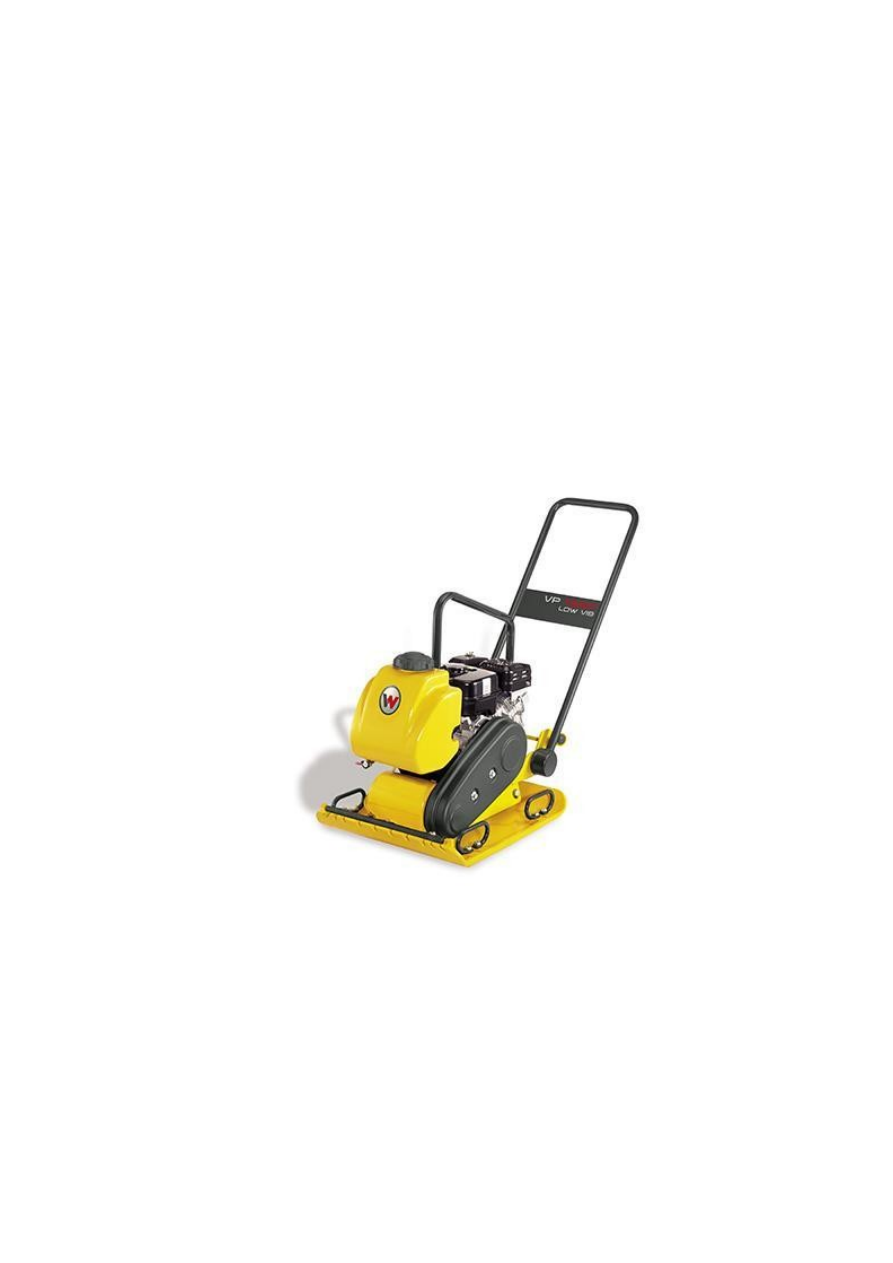

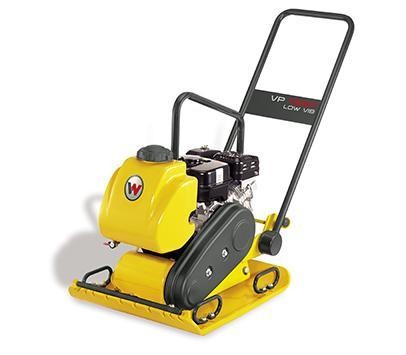

7.3.2 Pinnasetihendaja Wacker Neuson VP1550A Ajutiste   teede,   vundamendi   aluse   killustikupadja   ja   pinnase   viimistlemiseks   kasutatav pinnasetihendaja(Foto 8). Tehnilised andmed [12]:  talla mõõdud – 584 x 495 mm;  maksimaalne  tihendamiskihi paksus – 200 mm;  tihendusjõud – 15 kN;  sagedus – 97 Hz;  laius – 386 mm;  kaal – 91 kg. Foto 8. [12] 23

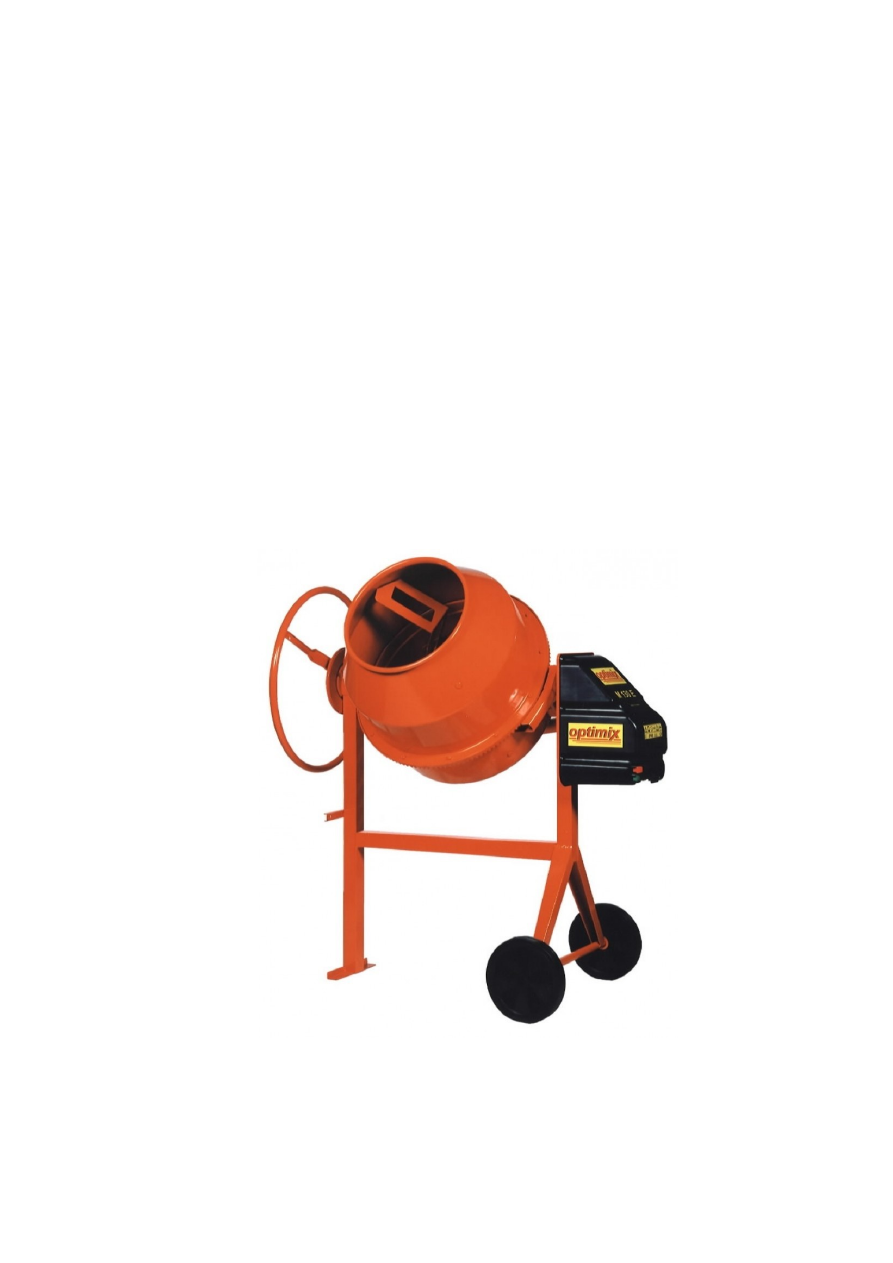

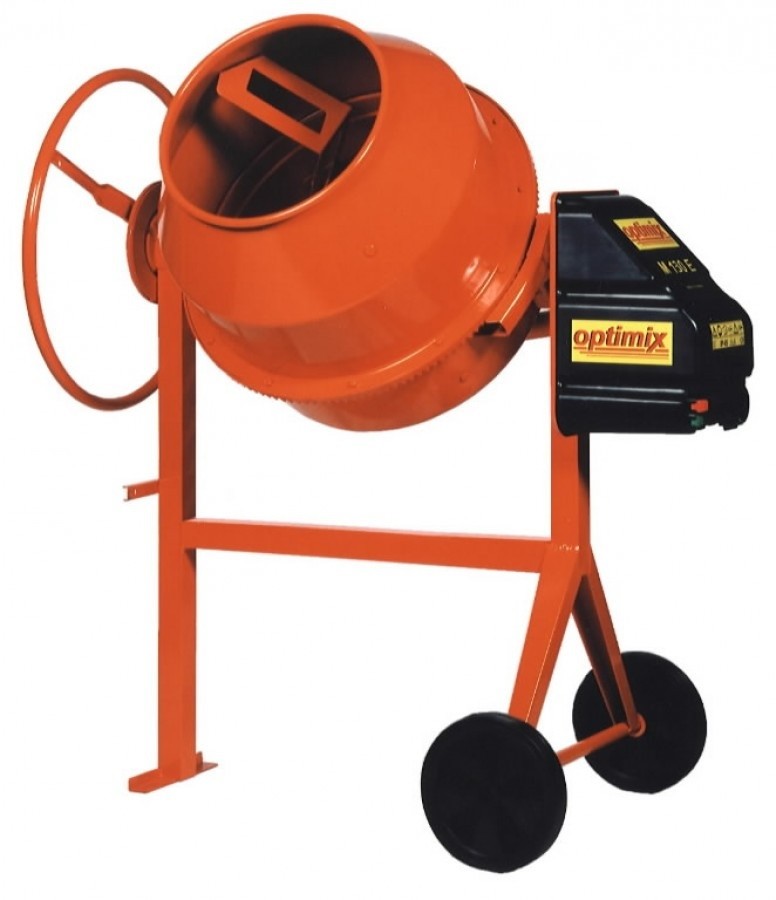

7.4 MÜÜRITÖÖD 7.4.1 Segumasin Atkia optimix 150e Vundamendi müüritöödeks kasutatav segumasin(Foto 9). Tehnilised andmed [13]:  võimsus – 700 W;  trumli maht – 145 L;  kaal – 51 kg;  mõõdud – o pikkus – 1,2 m; o laius 0,68 m, o kõrgus 1,3 m. Foto 9. [13] 24


8 VEOKITE ARVUTUSED Lähteandmed vajalikeks pinnaarvutusteks –   mineraalpinnase maht – 535 m3;  kasvupinnase maht – 265 m3;  perimeetri tagasitäide - 237 m3;  haljastuskiht – 105 m3;  ekskavaatori tootlikus kasvupinnase puhul – 0,01 h/m3;  ekskavaatori tootlikus mineraalpinnase puhul – 0,012 h/m3;  kalluri kasti maht - 12 m3.  kasuvupinnase ladustamis kaugus – 0,2 km;  mineraalpinnase ladustamise kaugus – 3 km. Vajalike kallurite töötsükli arvutamiseks kasutati all pool esitatud valemit (1)[14]: t t= t1 + 120∗l V k + t 2 +t m , (1) kus tt - kalluri tsükli pikkus ,min; t1 - laadimiskestus ,min; l - veokaugus ,km; Vk - kalluri keskmine kiirus ,min; t2 - mahalaadimise kestus ,min; tm - manööverdusaeg ,min. Kallurautode koguse leidmiseks on kasutatud alljärgnevat valemit (2)[14]: n= Q∗t t ta∗q , (2) kus n - vajaminevate kallurite arv; Q - pinnase kogus ,m³; tt - kalluri tsükli pikkus ,min; ta - kallurite vajadus pinnase transpordil ,min; q - kalluri maht ,m³. 25


Kallurite laadimiskestus leitakse valemiga (3)[14]: t a=q∗t n∗60, (3) kus ta - kallurite vajadus pinnase transpordil ,min; q - kalluri maht *0,85; tn - ekskavaatori töönorm ,h/m³. Kallurite vajaduse arvutamiseks kasutatakse valemit (4)[14]: t 1=kalluri maht∗ekskavaatori tootlikus∗60 (4) 8.1 KASVUPINNASE KOORIMINE JA TRANSPORT Kallurite laadimiskestuse arvutamiseks kasutatakse valemit(4): t 1=10,2∗0,01∗60 = 6,7 min Kallurite tsükkel haljasala kaevetöödel leitakse valemiga(1): t t= 6,7+ 120∗0,2 30 + 2+3=12,5 min. Kallurite vajaduse haljastusala kasvupinnase transportimisel leitakse valemiga (3): t a = 105 *0,01*60=63 min. Kallurite vajadus kasvupinnase transportimisel leitakse valemiga(3): t a = 265 *0,01*60= 159  min. Kallurite koguse haljasala kasvupinnase transpordiks leitakse kasutades valemit (2): n =  105 *12,5
63 *10,2   ≈  2  kallur 26


Kallurite koguse kasvupinnase transpordiks leitakse kasutades valemit (2): 256 * 13,7
159 *10,2   ≈  2  kallur 8.2 MINERAALPINNASE KAEVAMINE JA TRANSPORT Kallurite laadimiskestuse arvutamiseks kasutatakse valemit(4): t 1=10,2∗0,012∗60 = 7,2 min Kallurite tsükkel haljasala kaevetöödel leitakse valemiga(1): t t=7,2 + 120∗3 30 + 2+3=24,2 min. Kallurite vajaduse haljastusala kasvupinnase transportimisel leitakse valemiga (3): t a = 105 *0,01 2 *60= 75,6  min. Kallurite vajadus kasvupinnase transportimisel leitakse valemiga(3): t a = 535 *0,012 *60= 385,2  min. Kallurite koguse haljasala kasvupinnase transpordiks leitakse kasutades valemit (2): n =  105 *24,2
75,6 *10,2   ≈  4  kallur Kallurite koguse kasvupinnase transpordiks leitakse kasutades valemit (2): 535 *24,2
385,2 *10,2   ≈  4  kallur Nii haljasala kasvupinnase, kui hoone aluse kasvupinnase eemaldus käib samal ajal. Seega vajalik arv kallureid, on kasvupinnase transpordiks 4. 27


8.3 SÜVENDI TAGASITÄIDE Kallurite laadimiskestus tagasitäite eemaldamisel leitakse kasutades valemit (4): t1tagasitäide = 10,2 * 0,01 * 60 = 6,12  min Kallurite tsükkel leitakse kasutades valemit (1) [ CITATION ARa17 \l 1061 ]: t t= 6,12+   120∗0,2 30 + 2+3=11,55 min Kallurite vajaduse mineraalpinnase transportimisel leitakse valemiga (3): t a = 237 *   0,01   *   60   =  142,12  min Kallurite koguse leidmiseks kasutatakse valemit (2) [ CITATION ARa17 \l 1061 ]: n =  237  *   11,55
142,12 *  10,2   ≈  2  kallur it 28


9 MASINATE LIIKLEMINE Objektile     on  rajatud   ajutised  teed.   Liiklemise  lihtsustamiseks  pole   rajatud  mitte   ringteed   vaid objekti   läbi   tee.   Objektil   on   kaks   väravat   millest   Värav   1   on   sisenemiseks   ja   Värav   kaks väljumiseks. Masinate liikumisskeem on ära toodud lisamaterjalide loetelus (Lisa 1). 29


10 TÖÖDE KALENDERGRAAFIK Vastavalt tööde teostamise järjekorrale on objektil ajaliselt jaotatud ära nii tööliste arv, masinate,
kui ka materjali vajadused. Kalendergraafiku tabel on toodud välja lisamaterjalide loetelus(lisa 2). 30


11 TÖÖOHUTUSNÕUDED Tööohutusnõuded tulenevad seadusandlusest. Objektil viibijatel on nõutud kanda turvavarustust ja neid on informeeritud võimelikest ohtudest. Objektil töötajatele  on teatatud emasabi eest vastava isiku nime ja tema kontaktnumber. Samuti on vastav info olemas avalikult objektil. Sealhulgas ka esmaabivahendite kättesaadavus. Samuti on fikseeritud töö ja puhkealad. Vältimaks soovimatuid õnnetusi [15]. 31

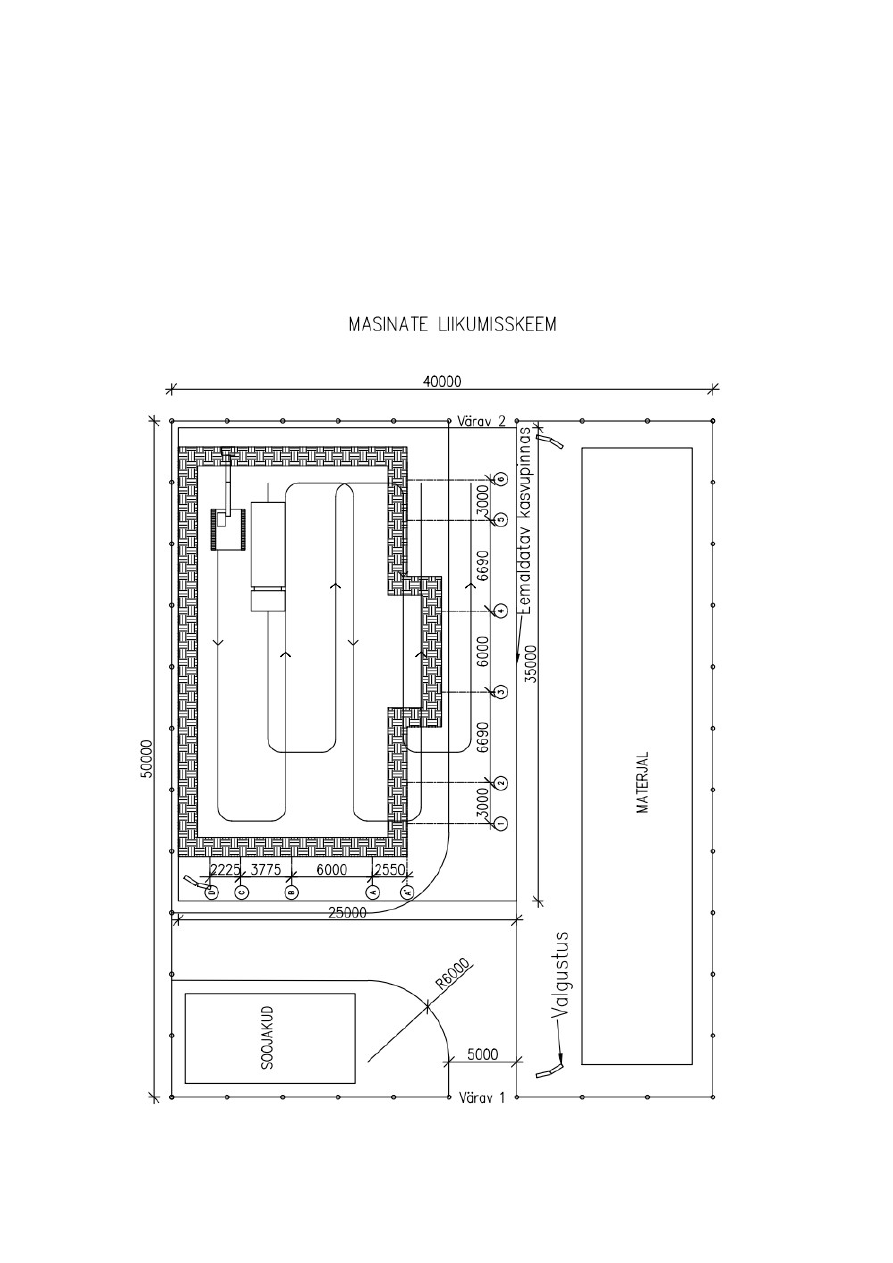

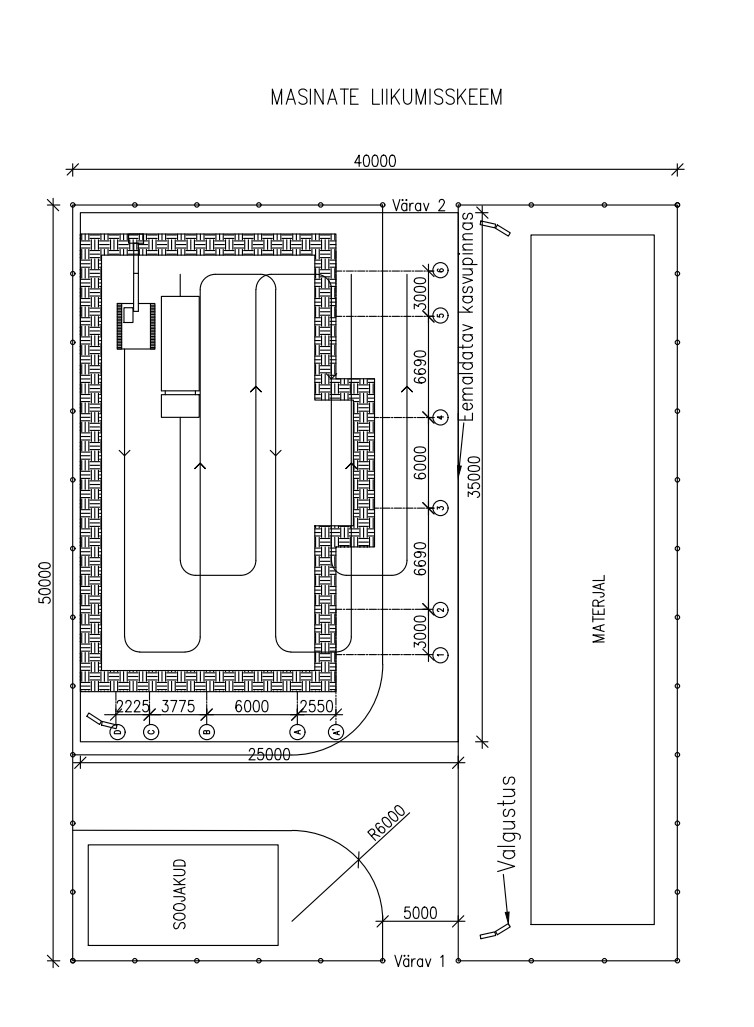

12 LISAD 12.1 LISA 1. MASINATE LIIKUMISSKEEM 32

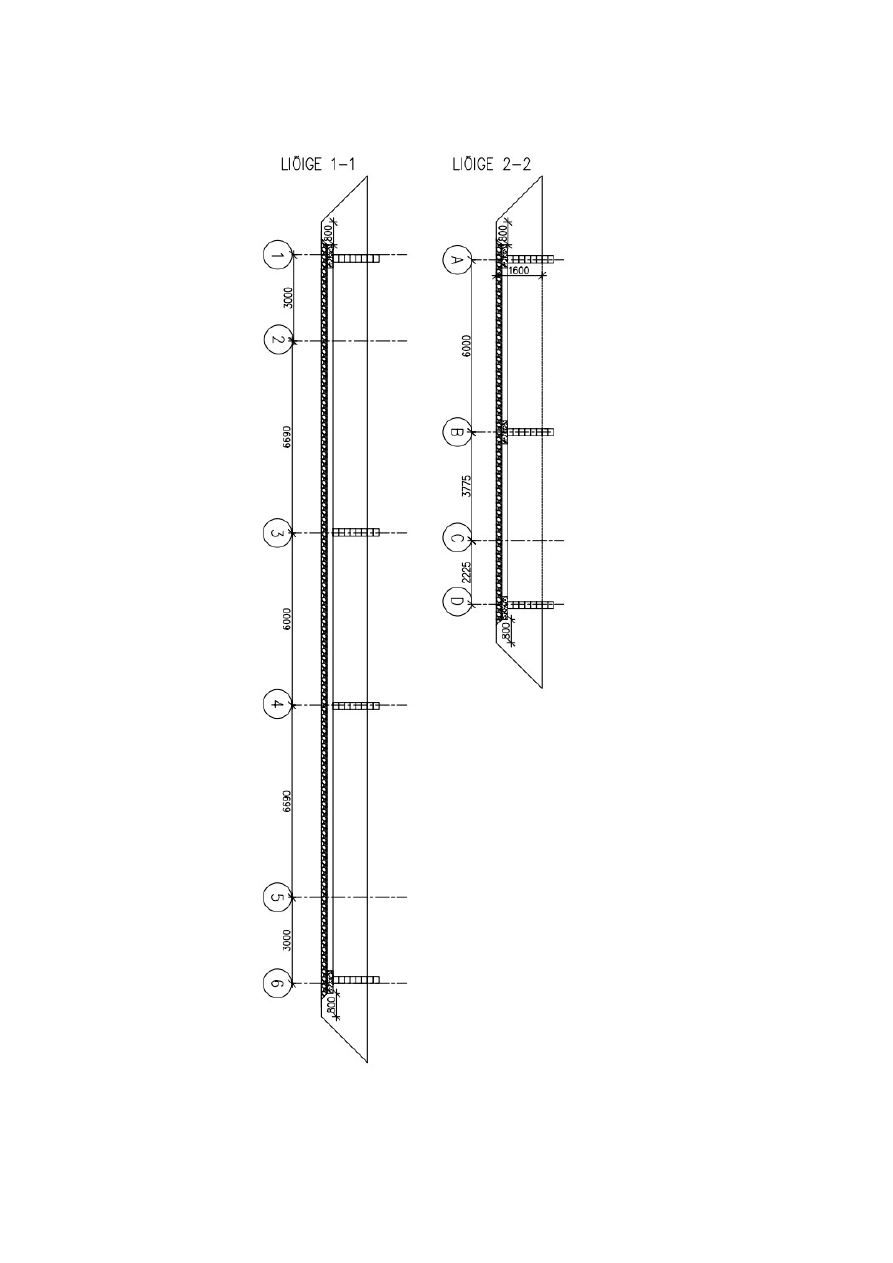

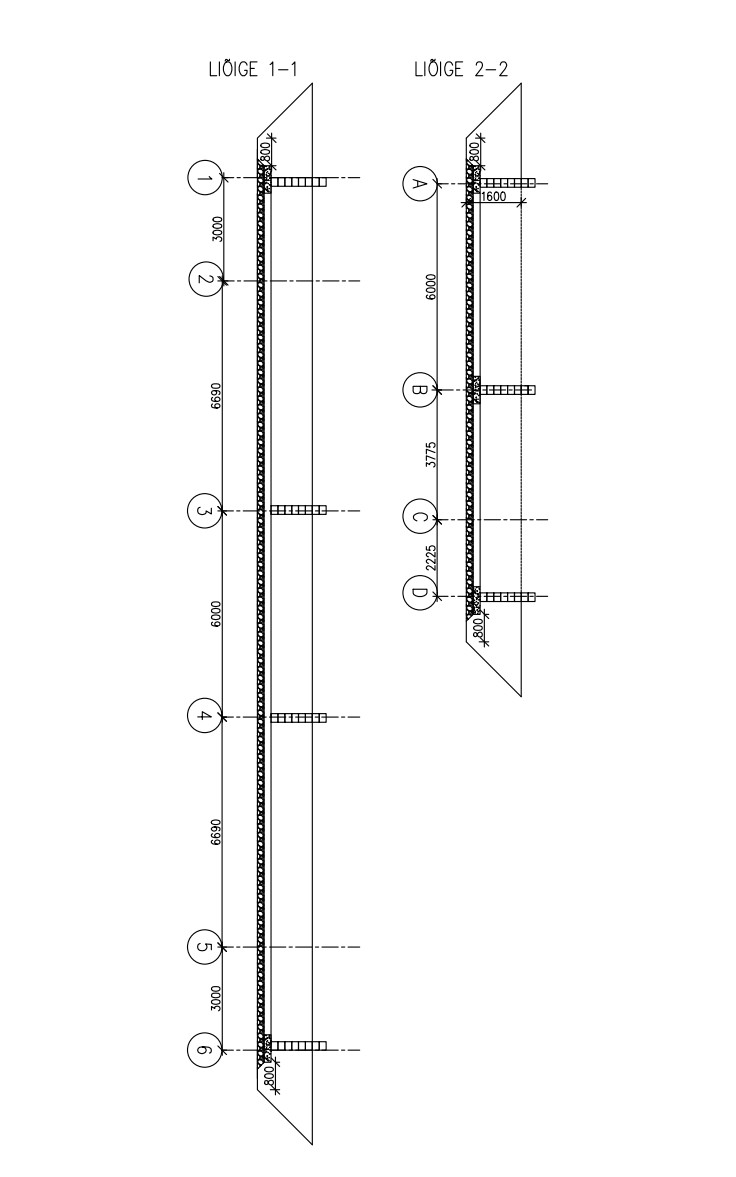

12.2 LISA 2. TÖÖDE KALENDERGRAAFIK 12.3 LISA 3. VUNDAMENDI LÕIGE Töönimetus E   T   K   N   R   E   T   K   N   R   E   T   K   N   R
Piirdeaiad                                                             Märketööd                                                             Kasvupinnas
e
eemaldamin
e                                                             Mineraalpin
nase
eemaldamin
e                                                             Ajutiste
teede
rajamine                                                             Killustikual
use ehitus                                                             Geodeetilise
d märgid                                                             Vundamendi
taldmiku
ehitus                                                             Vundamendi
taldmiku
valu                                                             Vundamendi
müüritööd                                                             Süvendi
tagasitäide                                                             Haljastuskih
i rajamine                                                             Tööjõu
vajadus E   T   K   N   R   E   T   K   N   R   E   T   K   N   R   7                                                             6                                                             5                                                             4                                                             3                                                             2                                                             1                                                             33


Masinate
vajaduse
graafik E   T   K   N   R   E   T   K   N   R   E   T   K   N   R   Nimetus                                                             Caterpillar                                                             Eksavaator -
laadur JCB
4CX                                                             Tõstukauto
Volvo FH12
8x4                                                             Kallurauto
Scania R480
Pumi                                                             Tamper                                                             Wacker
neuson
VP1550A                                                             Segumasin
Atkia
optimix
m150e                                                             Materjali
vajaduse
graafik E   T   K   N   R   E   T   K   N   R   E   T   K   N   R   Nimetus                                                             Killustik                                                             Betoon                                                             Vundamendi
plokid                                                             Kasvupinnas                                                             34


35


KOKKUVÕTE Kokkuvõttes pean tunnistama, et tööplaanide planeerimine on palju tülikam ja kohati keerukam, kui arvasin. Kuid selle harjutuse tegemine andis teadmisi ja millega tuleb arvestada sellise planeerimise käigus. Millega arvestada ja mis infoallikatest vajaliku infot leida võin. Ja neid on liiga palju.  Nagu   sissejuhatuses   mainisin,   ei   ole   tegelikult   vahet   mis   planeerimine   käsil.   Idee   on   sama. Muutuvad ainult töö sisu ja vahendid. 36


VIIDATUD ALLIKAD [1] “Piirdeaiad   rent   |   Storent   OÜ.” https://www.storent.ee/ee/catalog/products/category/19/piirdeaiad (accessed Mar. 13, 2022). [2] “Juhend_mullat__de_tehnoloogiakaardi_koostamiseks.pdf.”   Accessed:   Mar.   14,   2022. [Online].   Available: https://padletuploads.blob.core.windows.net/prod/92994198/5426539728fa42472004e1e65e42dc54 /Juhend_mullat__de_tehnoloogiakaardi_koostamiseks.pdf [3] “MaaRYL_2010m_rkmetega.pdf.”   Accessed:   Mar.   13,   2022.   [Online].   Available: https://padlet-uploads.storage.googleapis.com/92994198/a97e40bd161b3980b57c1efcbca8df6e/ MaaRYL_2010m_rkmetega.pdf [4] “Pinnasemeister > Esileht.” http://www.pinnasemeister.ee/et (accessed Mar. 13, 2022). [5] “R0248_et.pdf.”   Accessed:   Mar.   14,   2022.   [Online].   Available: https://padletuploads.blob.core.windows.net/prod/92994198/e5394049e933cde59908cb8793352c6e /R0248_et.pdf [6] “ROOMIKEKSKAVAATOR   14T   -   Ramirent   EE.” https://www.ramirent.ee/tooted/laadurid-ja-ekskavaatorid-11/ekskavaatorid-8t-202/ roomikekskavaator-14t-3242/ (accessed Mar. 14, 2022). [7] “Ekskavaator-laadur   4CX   esikahvlite   ja   planeerimiskopaga,”  Multivara   OÜ. https://www.multivara.ee/dt_catalog/ekskavaator-laadur-4cx/ (accessed Mar. 13, 2022). [8] “Tõstukauto   hüdrotõstukiga   42   meetrit   |   Sintravella   |   Sintravella   OÜ.” https://www.sintravella.ee/tostukautod-42-meetrit-hydrotostukiga (accessed Mar. 13, 2022). [9] “Unirent.ee   -   Kõige   suurem   ehitustehnika   valik   Eestis.”   https://unirent.ee/rent-item/777/ (accessed Mar. 13, 2022). [10] “Pumi   ee.   pumbaga   betoonimikser,”  Betoonimeister. https://betoonimeister.ee/betoon/betooni-pumpamine/betoonimikser/ (accessed Mar. 13, 2022). 37


[11] “PINNASETIHENDAJA   TAMPER   BENSIIN   -   Ramirent   EE.” https://www.ramirent.ee/tooted/tihendusseadmed-ja-rullid-22/pinnasetihendajad-ja-tamperid-25/ pinnasetihendaja-tamper-bensiin-595/ (accessed Mar. 13, 2022). [12] “PINNASETIHENDAJA   BENSIIN   90KG   -   Ramirent   EE.” https://www.ramirent.ee/tooted/tihendusseadmed-ja-rullid-22/pinnasetihendajad-ja-tamperid-25/ pinnasetihendaja-bensiin-90kg/ (accessed Mar. 13, 2022). [13] “SEGUMASIN   RATASTEL   150L   -   Ramirent   EE.” https://www.ramirent.ee/tooted/ehitusseadmed-12/segumasinad-ja-mikserid-19/segumasin-ratastel- 150l-582/ (accessed Mar. 13, 2022). [14] “Ramjalg - Kuidas alustada mullatööde tehnoloogiakaardiga.pdf.” Accessed: Mar. 13, 2022. [Online].   Available: https://padlet-uploads.storage.googleapis.com/92994198/e54aeda37107ce3b73d0ff0e4e256722/ Kuidas_alustada_mullat__de_tehnoloogiakaarti.pdf [15] “Töötervishoiu   ja   tööohutuse   nõuded   ehituses–Riigi   Teataja.” https://www.riigiteataja.ee/akt/77963?leiaKehtiv (accessed Mar. 13, 2022). 38
