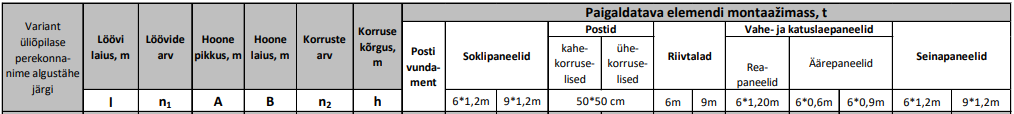

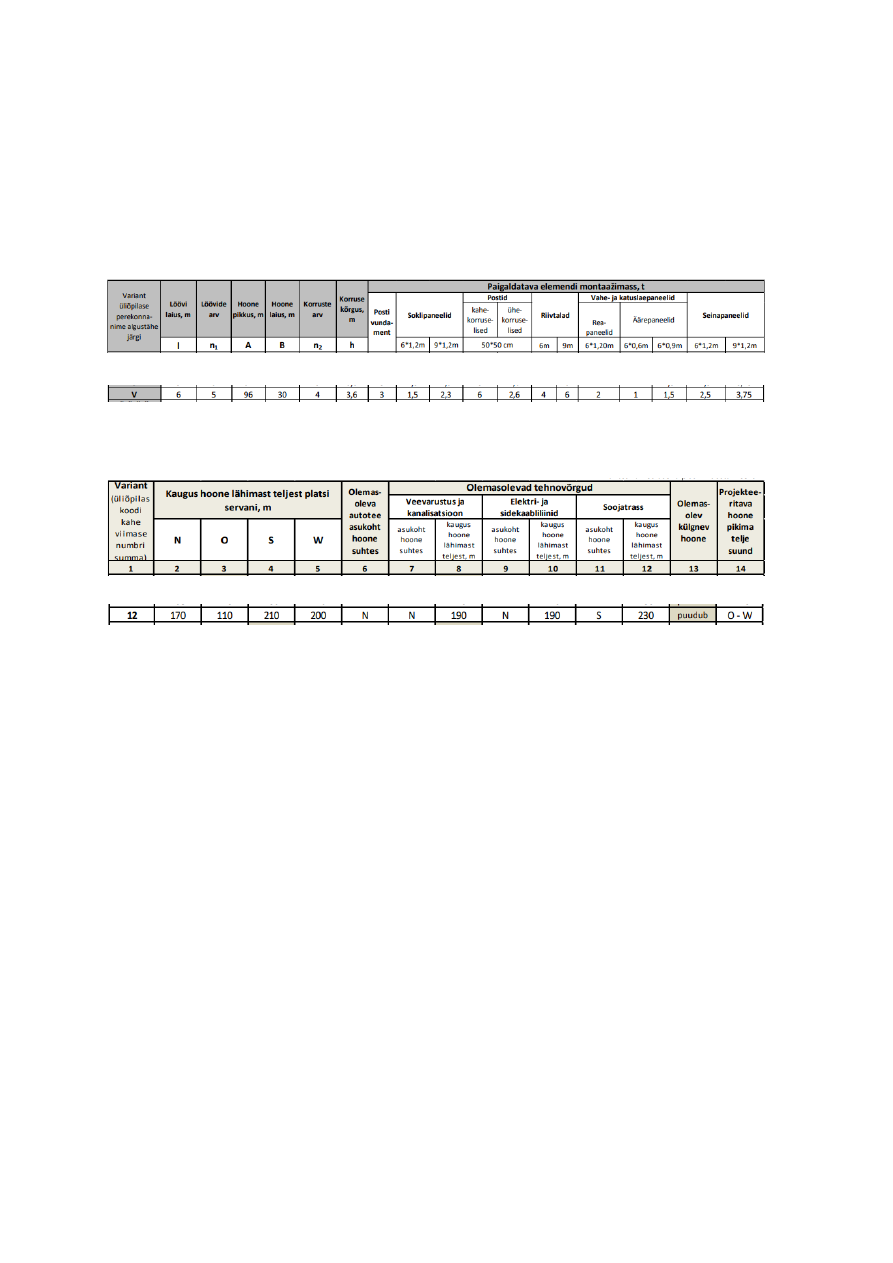

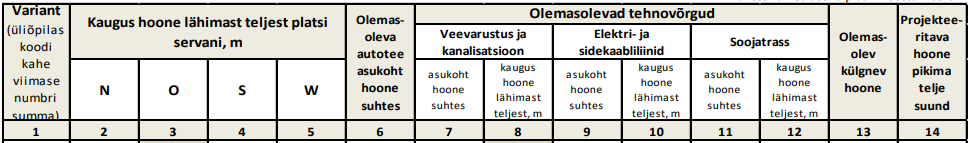

1 Ehitatava objekti iseloomustus  1.1 Lähteandmed  Mitmekorruselise hoone tehnilised andmed (Tabel 2.1):      Lähteandmed asendiplaani koostamiseks (Tabel 2.2):


1.2 Selgitused konstruktiivse lahenduse kohta  Ehitatav  objekt  on  neljakorruseline  tööstushoone.  Hoone  kandevelementideks  on  raudbetoonelemendid.  Hoone  on  14,9  meetrit  kõrge,  96  meetrit  pikk  ning  30  meetrit  lai.  Lisaks sellele on ehitis kavandatud 5 lööviga, mille laiused on 6 meetrit. Temperatuurivuuke  on ehitisel 1, mis jagab hoone kaheks võrdseks 48 meetriseks osaks.     Raudbetoonpostide  asetus  on  järgnev:  esimese  ja  teise  korruse  postiread  moodustavad  kahekordsed postid, kolmandat ja neljandat korrust hoiavad ülevad ühekordsed postid.   Kahekordsete postide alla on kavandatud vundamendi kannud, mis paigaldatakse 1,6 meetri  sügavusele 0-joonest. Temperatuurivuugi juures olevad topeltkannud valatakse kohapeal.   Soklipaneelid paigaldatakse seinapaneelide alla.     Katuse ning vahelaepaneelid on 320 mm õõnespaneelid mõõtmetega 6x1,2 ja 6x0,6 vastavalt  vajadusele.  Paneelide  vahelised  liited  kindlustatakse  sarrusega  ning  valatakse  monoliitbetooniga kokku.     Seinapaneelid on 400 mm kihtpaneelid, mis liidetakse omavahel aasliitega, sarrusega ning  vuugid  täidetakse  monoliitbetooniga.  Seinapaneelide  väljanõtkumise  vältimiseks  keevitatakse  horisontaalvuukides  asuvad  tarilapid  omavahel  kokku  ning  keevisliitega  vahelae külge.    Hoone jäikuse tagavad laotud müürid, mis on seest sarrustatud ning betooniga täis valatud,  müürid on ühtlasi ka kontori seinadeks. Kontorite sektsioon asub hoone vasakus haardealas  läbi 4 korruse.     Aknad kõrgusega 1,2 meetrit  on hoone igal korrused täies pikkuses,  kuid  hoone külgedel  aknaid ei ole. Lisaks sellele on hoonel 4 sissepääsu.     Hoone vajalikud lõiked leitavad lisast 22 ning asendiplaan leitav lisast 3.


2 Ehitustööde maksumus  Lähteülesande  põhjal  arvutame  esimese  asjana  välja  ehitustööde  kogumaksumuse,  mis  leitakse valemiga:  𝐶 = 𝑘(𝐶1 + 𝐶2)  k – tegur, mis arvestab ajutiste ehitiste osakaalu hoone kogumaksumusest, mis määratakse  lähtudes konkreetsetest ehitusplatsi tingimustest. Meie projektis on k = 1,01.  𝐶1 – hoone maksumus (sealhulgas üldehitustööd ja hoonesisesed eriehitustööd).  𝐶2 – tehnovõrkude, rajatiste jm välitööde maksumus.    2.1 Ehitustööde maksumuse  𝑪𝟏 arvutus  Hoone  ehitustööde  maksumuse  arvutame  lihtsustatud  kujul  ehk  hoone  kubatuuri  järgi.  Hoone kubatuur välispindade järgi, kusjuures ehitusmahu alumine piir on 1,6m – 47520 m³.  Eeldame,  et  sama  tüüpi  hoonetel  on  sarnane  mahuline  erimaksumus  (€/m³)  ja  mitmekorruselistel on see 70€/m³ kohta.   𝐶1 = 47520 ∗ 70 = 3326400 € → 3326 𝑡𝑢ℎ. €  2.2 Tehnovõrkude maksumuse  𝑪𝟐 arvutus  Jrk
nr  Töö liik  Mõõtühik
ehitusplatsil  Töö  maht,  nat.
üh  Erimaksumus,
€/nat. Ühik  Maksumus,
tuh.€  1  Ehitusplatsi  ettevalmistus  ja  esmane
vertikaalplaneerimine  m²  48410  5  242,1  2  Välisveevarustus  jm.  170  110  18,7  3  Väliskanalisatsioon  jm.  170  130  22,1  4  Soojatrass  jm.  170  170  28,9  5  Elektrikaabelliin  jm.  170  70  11,9  6  Sidekaabelliin  jm.  170  50  8,5  7  Teed ja platsid  m²  10960  30  328,8  8  Haljastus ja heakorrastus  m²  34570  5  172,9  9  Piirded  jm.  882  10  8,8              Kokku C₂ :  842,6


2.3 Hoonesiseste üld-ja eriehitustööde maksumuse  𝑪𝟏𝟏 ja 𝑪𝟏𝟐 arvutus  Hoone ehitustööde maksumus jaguneb omakorda üldehitustööde  𝐶11 ja eriehitustööde 𝐶12  maksumusteks.  𝐶1 =   𝐶11 + 𝐶12, €    Loomulikult sõltub nimetatud tööde osakaal ehitatava hoone eripärast ja teinekord võivad  eriehitustööd olla väga suure osatähtsusega, kuid kursuseprojektis eeldame, et üldehitustööd  moodustavad 70% ja eriehitustööd 30% hoone ehitustööde maksumusest. Seega arvutatakse:  𝐶11 = 0,70𝐶1, € → 2328,2 𝑡𝑢ℎ. €  𝐶12 = 0,30𝐶1, € → 997,8 𝑡𝑢ℎ. €  2.3.1 Üldehitustööde maksumuse tabel  Jrk
nr  Töö liik  Maksumuse osakaal, %  Maksumus, tuh.€  1  Mullatööd (kaevetööd)  2  66,5  2  Paigalvalu betoonvundamendid (sh seadmetele)  1  33,3  3  Monteeritavad vundamendid hoone karkassile  5  166,3  4  Tagasitäide  1  33,3  5  Hoone karkassi r/b elementide montaaž  21  698,5  6  Muud hoonesisesed tarinditööd (va montaažitööd)  7  232,8  7  Katuse ehitus  9  299,3  8  Akende paigaldamine  4  133,0  9  Välisuste ja väravate paigaldamine  2  66,5  10  Betoonpõrandate ehitus ja põranaalune täide  7  232,8  11  Siseviimistlus kokku, sh:  7  232,8  -  sisekonstruktsioonid, siseseinad, ruumielemendid  2  66,5  -  sisekrohvitööd  1  33,3  -  sisemaalritööd  1  33,3  -  rullpõrandakatted  1  33,3  -  plaatimistööd  1  33,3  -  ripplaed  1  33,3  12  Fassaaditööd (sh vuukimine)  2  66,5  13  Muud hoonesisesed abitööd  2  66,5     Kokku C₁₁ :  70%  2328,2


2.3.2 Eriehitustööde maksumus  Jrk
nr  Töö liik  Maksumuse osakaal, %  Maksumus, tuh.€  1  Veevarustus ja kanalisatsioon (VK) kokku, sh:  3  99,8  -  VK torustike montaaž  2  66,52  -  VK seadmete paigaldus  1  33,26  2  Keskküte kokku, sh:  5  166,3  -  keskkütte torustike montaaž  3  99,78  -  kütteseadmete paigaldus  2  66,52  3  Ventilatsioonitööd  8  266,1  -  ventilatsioonitorustike ja seadmete montaaž  5  166,3  -  õhujaoturite paigaldus  3  99,78  4  Elektri- ja nõrkvoolutööd kokku, sh  7  232,8  -  elektrimontaažitööd  5  166,3  -  valgustite paigaldus  2  66,52  5  Automaatika  1  33,3  6  Tehnoloogilised seadmed ehituse etapis  6  199,6     Kokku C₁₂ :  30%  997,8


2.4 Ehitustööde maksumus kokku   Kui  on  lõplikult  kõik  maksumused  välja  arvutatud  saab  kogu  hoone  maksumuse,  mis  meie  hoone puhul on 4,210 miljonit eurot.   Jrk nr  Töö liik  Maksumus, tuh.€  1  Tehnovõrgud ehitusplatsil kokku (C₂)  842,6  1.1  Ehitusplatsi ettevalmistus ja esmane vertikaalplaneerimine  242,1  1.2  Välisveevarustus  18,7  1.3  Väliskanalisatsioon  22,1  1.4  Soojatrass  28,9  1.5  Elektrikaabelliin  11,9  1.6  Sidekaabelliin  8,5  1.7  Teed ja platsid  328,8  1.8  Haljastus ja heakorrastus  172,9  1.9  Piirded  8,8  2  Hoonesisesed tööd kokku (C₁ = C₁₁ + C₁₁)  3326,0  2.1  Üldehitustööde maksumuse (C₁₁)  2328,2  2.1.1  Mullatööd (kaevetööd)  66,5  2.1.2  Paigalvalu betoonvundamendid (sh seadmetele)  33,3  2.1.3  Monteeritavad vundamendid hoone karkassile  166,3  2.1.4  Tagasitäide  33,3  2.1.5  Hoone karkassi r/b elementide montaaž  698,5  2.1.6  Muud hoonesisesed tarinditööd (va montaažitööd)  232,8  2.1.7  Katuse ehitus  299,3  2.1.8  Akende paigaldamine  133,0  2.1.9  Välisuste ja väravate paigaldamine  66,5  2.1.10  Betoonpõrandate ehitus ja põranaalune täide  232,8  2.1.11  Siseviimistlus kokku, sh:  232,8  2.1.12  sisekonstruktsioonid, siseseinad, ruumielemendid  66,5  2.1.13  sisekrohvitööd  33,3  2.1.14  sisemaalritööd  33,3  2.1.15  rullpõrandakatted  33,3  2.1.16  plaatimistööd  33,3  2.1.17  ripplaed  33,3  2.1.18  Fassaaditööd (sh vuukimine)  66,5  2.1.19  Muud hoonesisesed abitööd  66,5  2.2  Eritööde maksumuse (C₁₂)  997,8  2.2.1  Veevarustus ja kanalisatsioon (VK) kokku, sh:  99,8  -  VK torustike montaaž  66,5  -  VK seadmete paigaldus  33,3  2.2.2  Keskküte kokku, sh:  166,3  -  keskkütte torustike montaaž  99,8  -  kütteseadmete paigaldus  66,5  2.2.3  Ventilatsioonitööd  266,1  -  ventilatsioonitorustike ja seadmete montaaž  166,3  -  õhujaoturite paigaldus  99,8  2.2.4  Elektri- ja nõrkvoolutööd kokku, sh  232,8  -  elektrimontaažitööd  166,3  -  valgustite paigaldus  66,5  2.2.5  Automaatika  33,3  2.2.6  Tehnoloogilised seadmed ehituse etapis  199,6  3  Ajutised hooned ja ehitused (C₃ = 1% * (C₁ + C₂))  41,7     Kõik tööd kokku (C = C₁ + C₂ + C₃)   4210,3

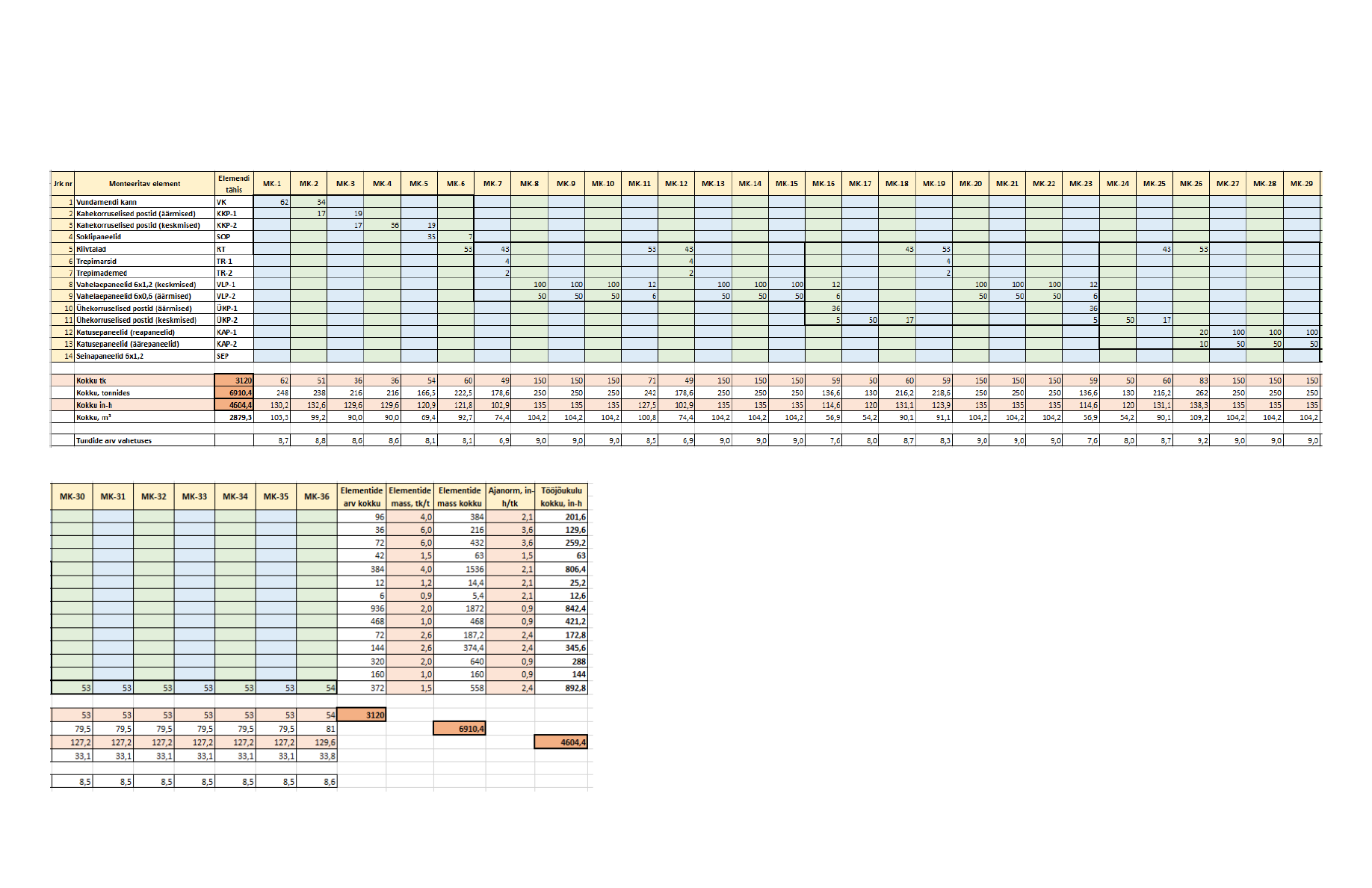

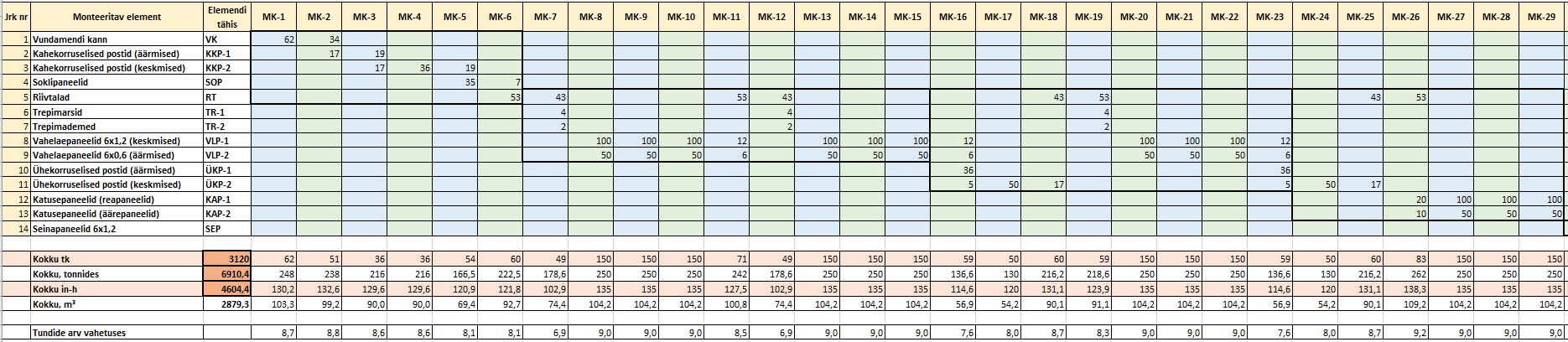

3 Monteeritavate elementide vajadus  Monteeritavate  raudbetoonelementide  tellimine  ehitusplatsile  sõltub  sellest,  kuidas  on  tehnoloogiliselt  lahendatud  montaažijärjekord.  Elementide  hulk  ühes  montaažikomplektis  määratakse  materjalide  varunormide  alusel,  mis  kursuseprojektis  võetakse  võrdseks  5  päevaga.  Ühtlasi  peavad  komplekti  arvatud  elemendid  tagama  monteeritava  hooneosa  ehitusaegse  jäikuse.  Selleks,  et  määrata  montaažikomplektide  arv  ja  sinna  kuuluvate  elementide nomenklatuur, tuleb iga montaažikäigu kohta teha tööjõukulu kalkulatsioon.  Montaažielemendid on jaotatud 36 montaažikomplektiks. Komplektid tuuakse ehitusplatsile  järkjärgult  5  päevase  varuga.  Elementide  hoiustamiseks  on  üldplaanil  märgitud  ladustamistsoonid. Elementide monteerimine toimub  ühe  kraanaga kahes vahetuses, mida  toimetavad 3 töölisega brigaadid.   Montaažitööde tööjõukulu kalkulatsioon ja komplektide ligikaudne vajadus:  Jrk
nr  Monteeritav element  Elemendi
tähis  Elementide arv, tk  Ajanorm
in-h/tk  Tööjõukulu,
in-h  1.
korrus  2.
korrus  3.
korrus  4.
korrus  Kokku  1  Vundamendi kann  VK  96           96  2,1  201,6  2  Kahekorruselised postid
(äärmised)  KKP-1  36           36  3,6  129,6  3  Kahekorruselised postid
(keskmised)  KKP-2  72           72  3,6  259,2  4  Soklipaneelid  SOP  42           42  1,5  63  5  Riivtalad  RT  90  90  90  90  384  2,1  806,4  6  Trepimarsid  TR-1  4  4  4     12  2,1  25,2  7  Trepimademed  TR-2  2  2  2     6  2,1  12,6  8  Vahelaepaneelid 6x1,2
(keskmised)  VLP-1  312  312  312     936  0,9  842,4  9  Vahelaepaneelid 6x0,6
(äärmised)  VLP-2  156  156  156     468  0,9  421,2  10  Ühekorruselised postid
(äärmised)  ÜKP-1        36  36  72  2,4  172,8  11  Ühekorruselised postid
(keskmised)  ÜKP-2        72  72  144  2,4  345,6  12  Katusepaneelid (reapaneelid)  KAP-1           320  320  0,9  288  13  Katusepaneelid (äärepaneelid)  KAP-2           160  160  0,9  144  14  Seinapaneelid 6x1,2  SEP  90  94  94  94  372  2,4  892,8     Kokku, in-h                       4604,4                MK

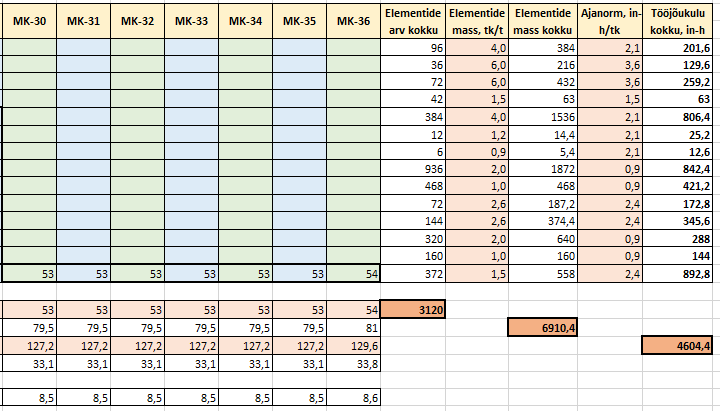

arv  38,37  38


3.1 Monteeritavate elementide spetsifikatsioon  Montaažitööde tööjõukulu kalkulatsiooni ja komplektide ligikaudne vajaduse arvutuses tuli vajalikeks komplektide arvuks 38, pärast spetsifikatsiooni koostamist, selgub, et on siiski võimalik teha 36 komplektiga.

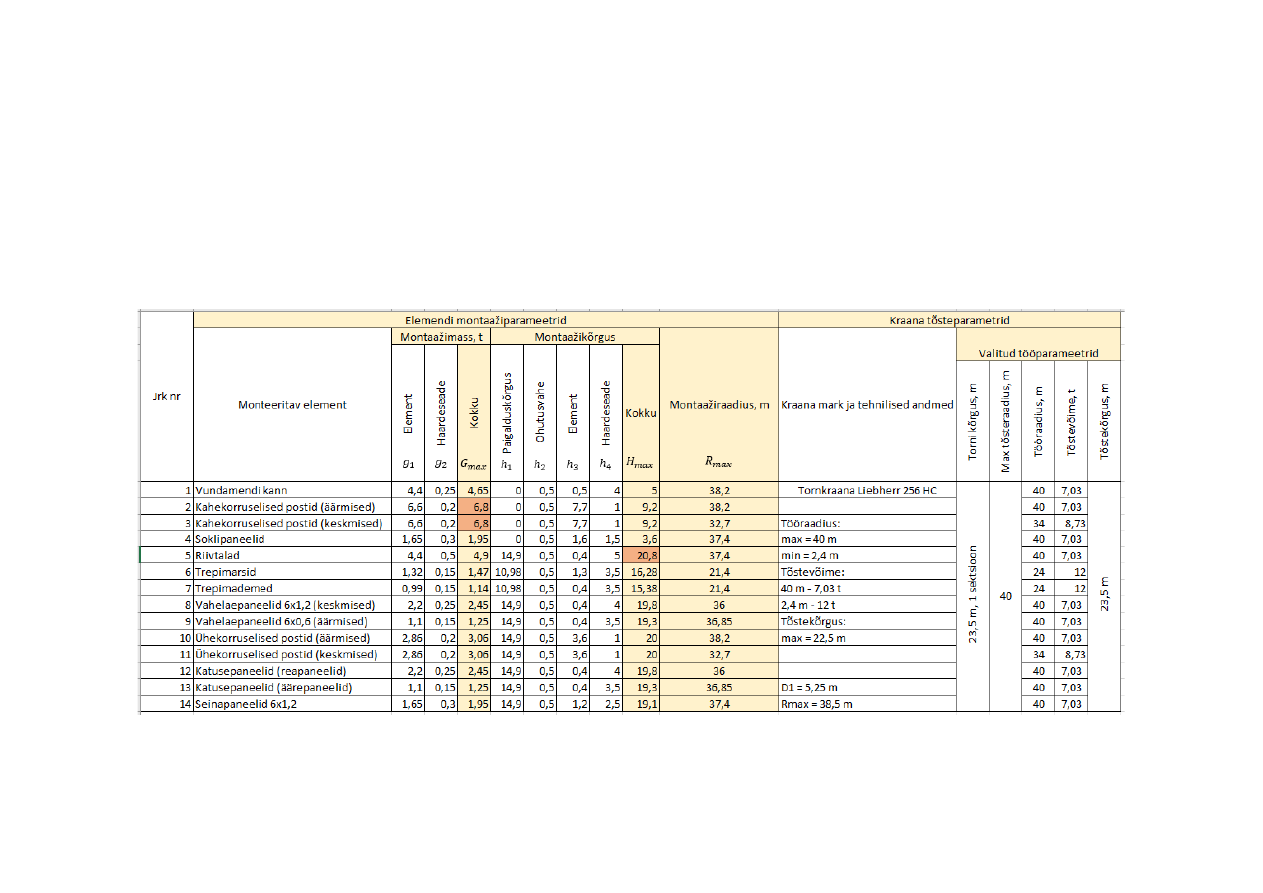

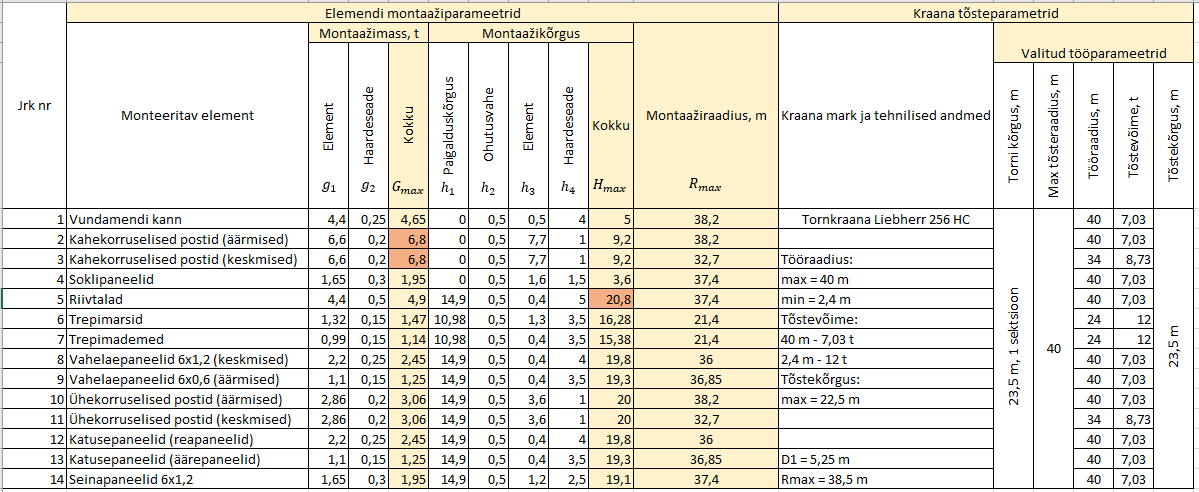

4 Kraana valik  4.1 Elementide montaažiparameetrite määramine  Kraana valimisel lähtume kõikide elementide montaažiparameetritest. See on vajalik, et tagada iga elemendi vajalik tõstevõimekus. Kraana skeem  leitav lisast 23.     .

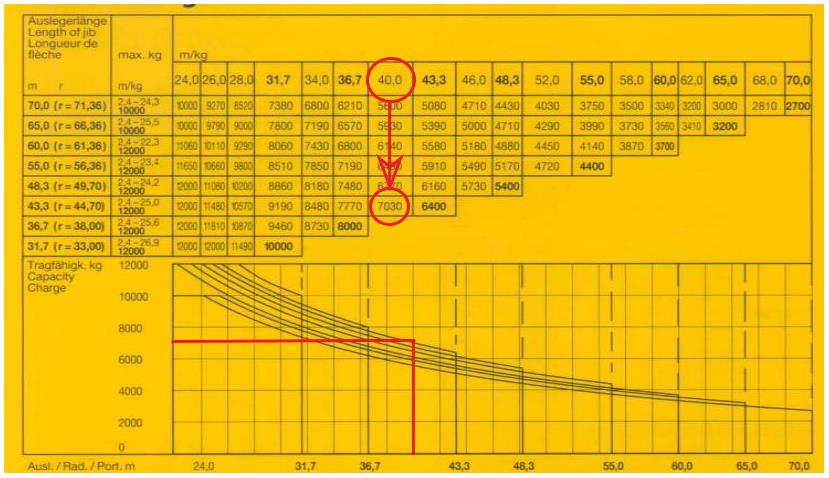

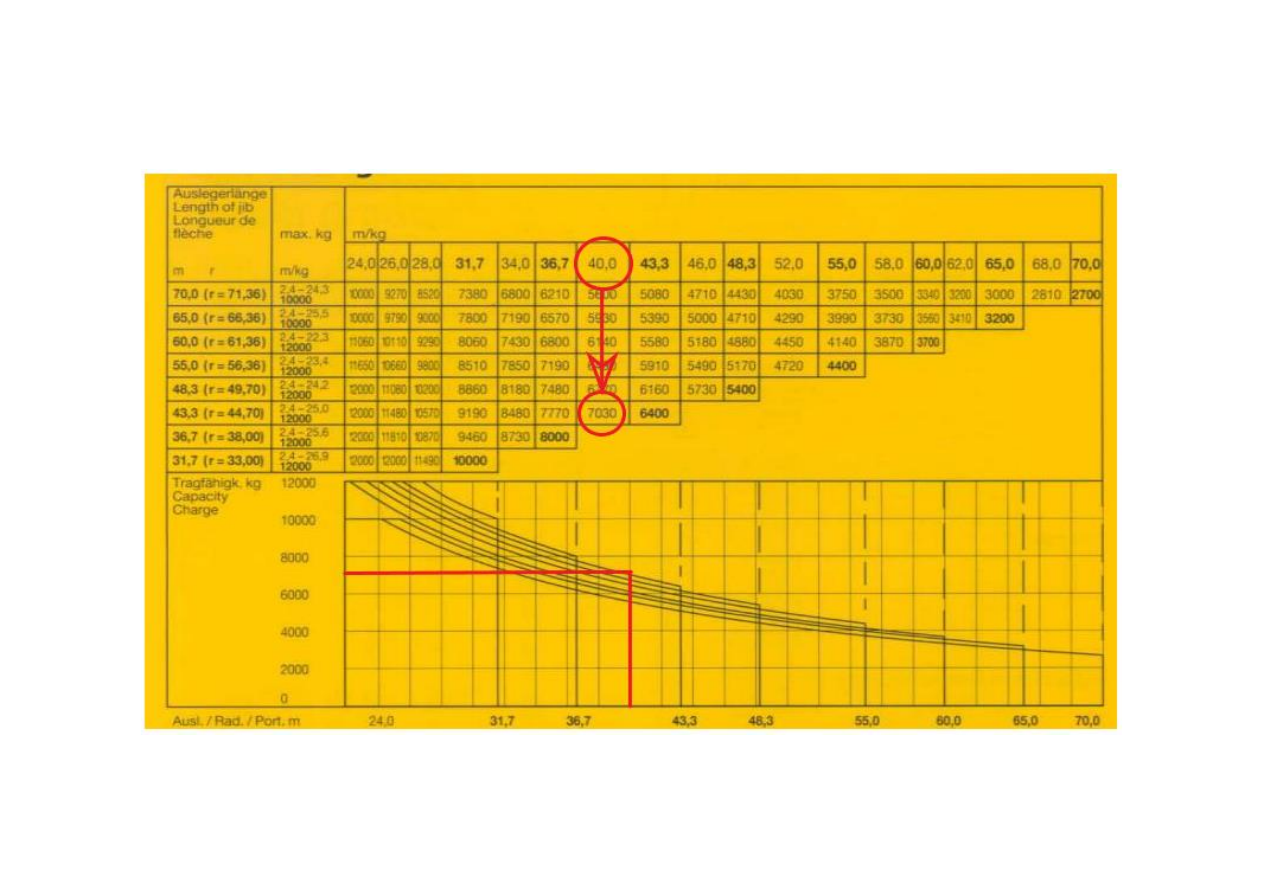

4.2 Kraana Liebherr 256HC tõstegraafik


5 Ehitustööde planeerimine  Võrkgraafiku  eesmärgiks  on  näidata  tööde  sõltuvust  üksteisest  ning  teostamise  aeg  ja  järjekord. Võrkmudelis olevate tööde nomenklatuur ning intensiivsus on välja toodud tabelis  8. Võrkmudel on kujutatud graafilises osas lisana 1. Graafikul on välja toodud varajane ning  hiline lõpp, üldine  ja osaline ajavaru. Lisaks sellele on graafikult leitav ka parendatud variant  ning mõlema variandi kriitiline teekond.   Esialgse  variandi  järgi  läheks  ehitamisele  aega  266  päeva,  pärast  sisse  viidud  parendusi  valmib  töö  177  päevaga,  mis  on  33.4%  kiirem  kui  esialgselt.  Kiirema  valmimise  saavutamiseks on plaanis teha kraanaga tööd kahes vahetuses.   Kalenderplaan on leitav lisast 24.

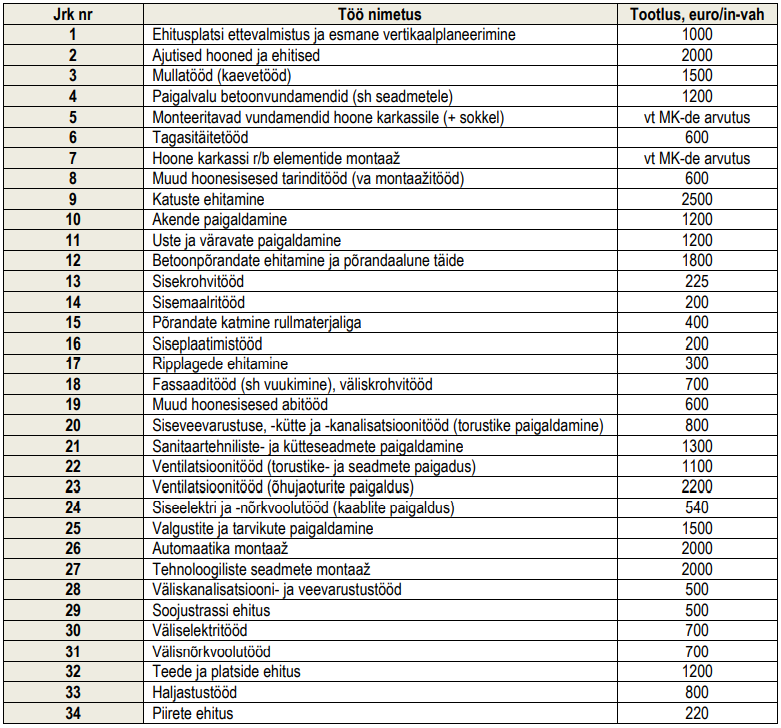

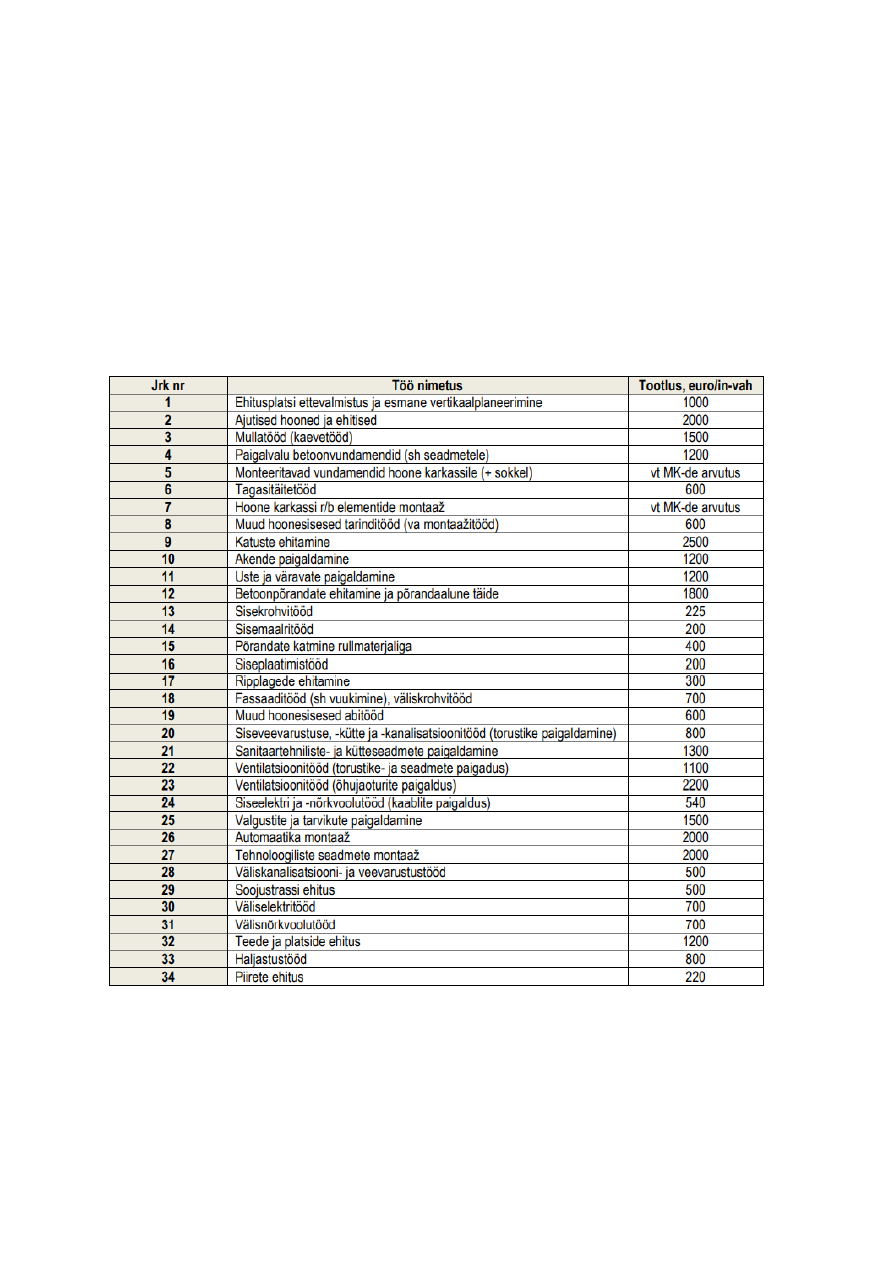

5.1 Ehituse võrkmudel  Võrkmudel  kajastab  ehitustööde  tehnoloogilisi  ja  organisatsioonilisi  seoseid  ning  see  võetakse aluseks kalenderplaani koostamisel.   Kogu  tööjõukulu  vajadus  on  arvutatud  juhendis  välja  toodud  tootluse  põhjal.  Andmed  monteeritavate elementide tööjõukulude arvutamiseks on võetud monteeritavate elementide  spetsifikatsioonist.  Ehitustööde tootlus tööliikide kaupa analoogobjekti põhjal:

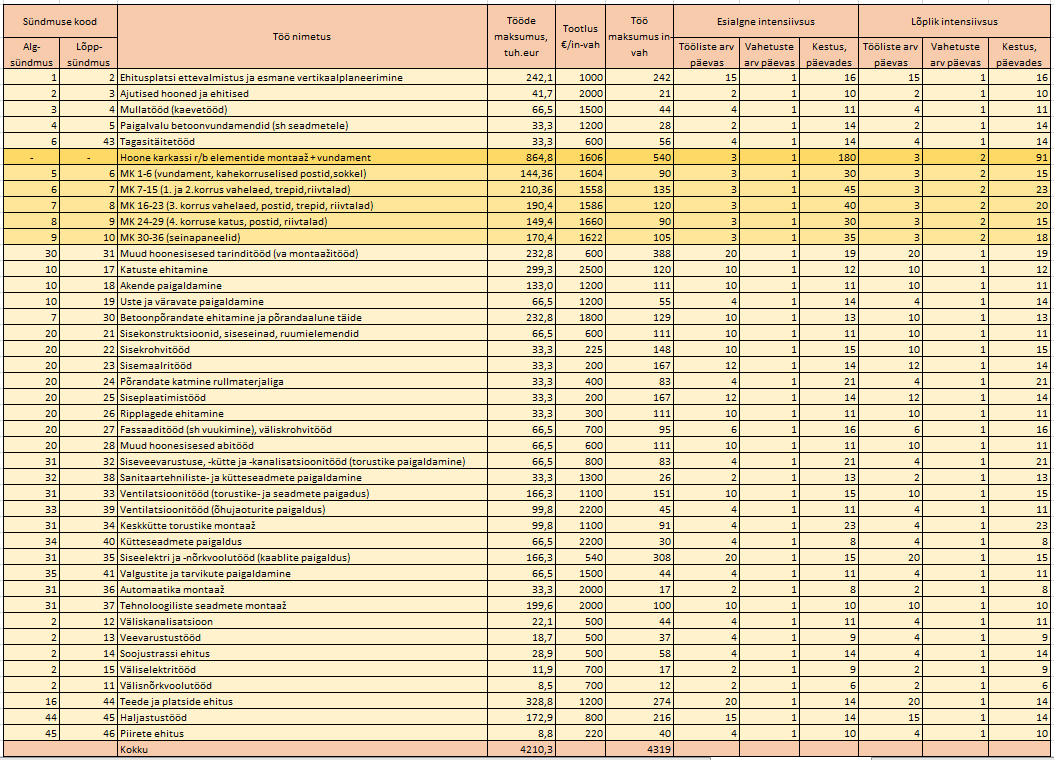

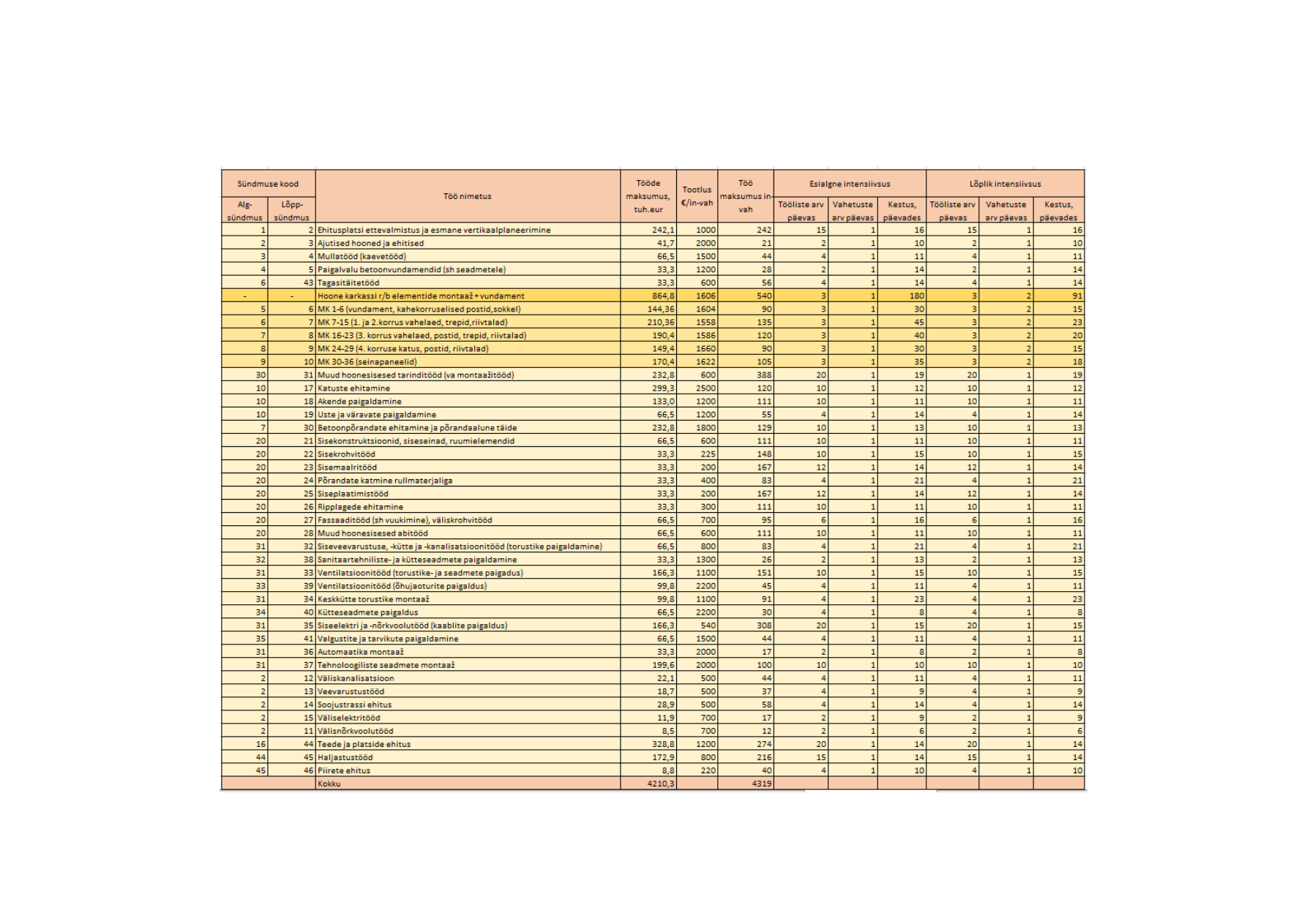

5.2 Võrkmudeli tööde parameetrid  Tabel 8


6 Ehitusplatsi üldplaan  Ehitusplatsi üldplaan on leitav lisas 2. Üldplaanilt on leitavad:  1)  kraanatee kaugus hoone seinast  2)   kraanatee pikkus;  3)  töö- ja ohutsooni raadiused;  4)  äärmised seisukohad;  5)  kontrollkoormuse hoidmise koht;  6)  kraanatee piirded;  7)  kraana elektritoitekilp;  8)  haardeseadmete asukoht;  9)  troppimisskeemide stendi asukoht.  10) Liikurkraanade puhul tuleb näidata:  -  kõigi montaažikäikude trajektoorid (tähistada erinevalt);  -  töö- ja ohutsoonide raadiused kraana äärmiste montaažipositsioonide kohta;  -  Mitme kraana üheaegse töö või teiste kitsendavate asjaolude korral näidata, kuidas  on tagatud ohutu töö (noole pöördenurga või nooleulatuse piirajad).  6.1 Ajutised teed  Ajutised teed langevad kokku projekteeritavate teedega, mistõttu neid eraldi plaanil näha ei  ole.  Üldplaanil  on  näha  teede  paigutust,  sissesõiduteed  ehitusplatsile,  ohutsoonid,  liiklusmärgid jne. Teede läbimõõt on 7m.


6.2 Ehitusplatsi laod  Objektilaod arvestatakse maksumuse järgi, mis on meil umbes 4 miljon eurot  Ehitusplatsi ladude tabel:  Jrk nr  Lao tüüp  Arvutuslik pind, m²  Asub ehitusplatsil  Arv  Pindala, m²  -  Kinnised köetavad laod        60  1  Värvid, kemikalid, parkett, eririietus  15  4  60  -  Kinnised mitteköetavad laod        260  2  Tsement, kips, lubi, soojaisolatsioonimaterjalid jne  15  4  60  3  Hüdroisolatsioon, tuuletõke, vaheseinaplaadid jne  50  4  200  -  Katusealused        600  4  Sarrus, valts ja sorditeras, puit ja puidutooted jne  50  4  200  5  Puit ja puidutooted  30  4  120  6  Tõste, transpordi, jm tehnoloogilised seadmed  70  4  280  -  Lahtised laod        1100  7  Müürikivid, tellised, killustik ja liiv  50  16  800  8  Monteeritavad r/b elemendid  60  6  300

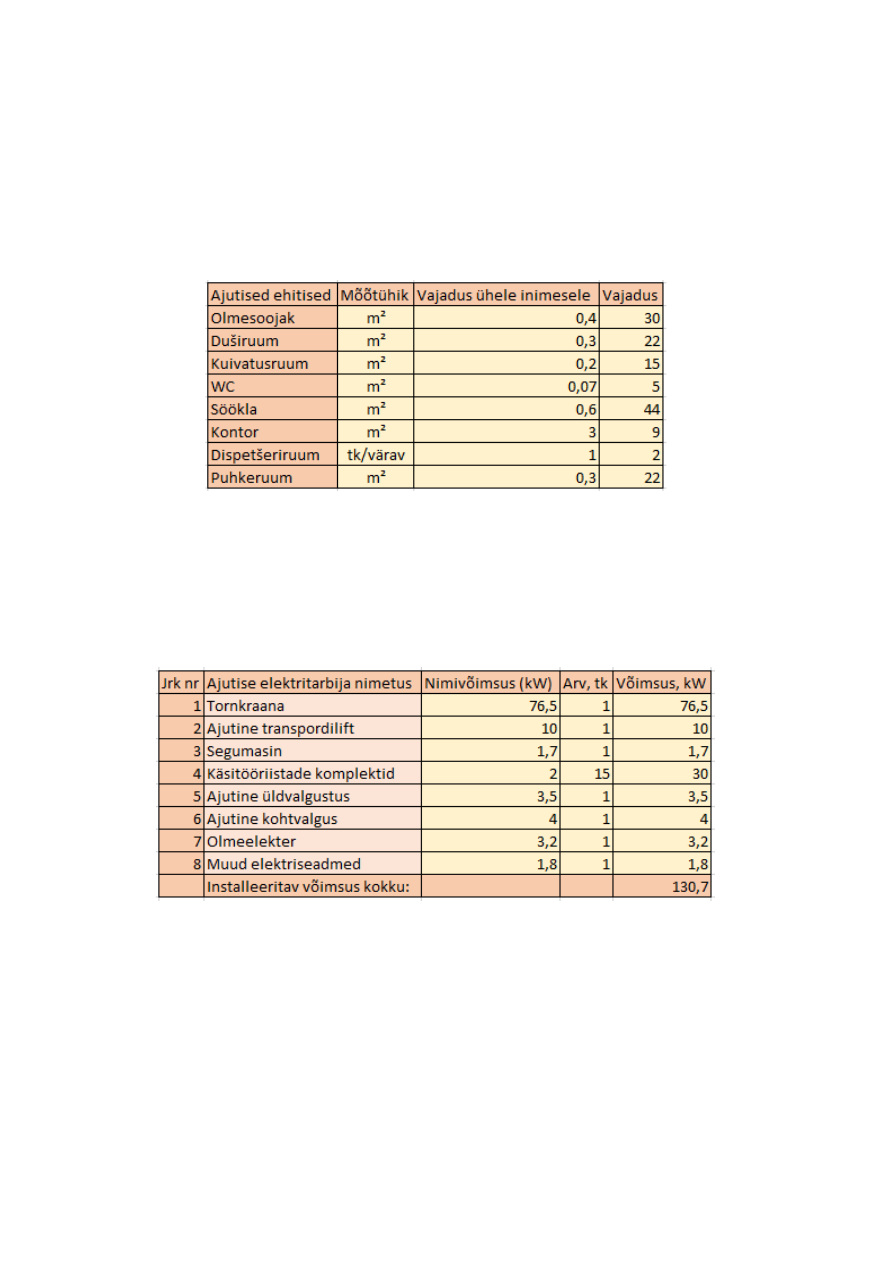

6.3 Ajutised ehitised  Kuna objektikogumaksumus on ligikaudu 4 miljon eurot, siis arvestame 3 objektijuhiga ning  2 dispetšeriga.  Ajutiste ehitiste vajaduse tabel:    6.4 Ajutine elektri-, vee ja soojavarustus, kanalisatsioon ning side  ehitusplatsil  Elektri vajaduse tabel:    See tabel ei näita siiski lõplikku tõde, kuna arvesse peab võtma töötamise üheaegsust, mida  iseloomustab kordaja 0,65.   𝑃 = 0,65 ∗ 130,7 = 84,955 = 85𝑘𝑊


Ehituseks vajalik voolutugevus (I) amprites, arvutatakse 3-faasilise voolu puhul (U=380V)  järgmiselt:  𝐼 = 1000 ∗ 𝑃 √3 ∗ 𝑃𝐹 ∗ 𝑈 = 1000 ∗ 85 √3 ∗ 0,8 ∗ 380 = 161,4 𝐴  Ehituseks vajalik peakaitsme suurus on 3*163 A  Ajutise kohtvalgustuse koguse tabel:  Valgustuse liik  Valgustite arv, tk  Montaažiplatsidel  20 lx  23  Laoplatsidel  10 lx  8  Ajutistel teedel  0,5 lx  9  Ülejäänud ehitusplatsi piires  2 lx  4    Ajutiste ja projekteeritavate kommunikatsioonide arvutused  Jrk
nr  Nimetus  Mõõtühik  Kogus  Trassi pikkas, m  1  Prožektorid  tk  41     2  Ajutise elektri pealiin  m  1  1178  3  Ajutine sideliin  m  1  1178  4  Ajutine kanalisatsioon  m  1  235  5  Ajutine veetrass  m  1  342  6  Elektri ja sideliin  m  1  191,5  7  Veetrass  m  1  190  8  Kanalisatsioonitrass  m  1  193  9  Soojatrass  m  1  230


6.5 Keskkonnakaitse ja ohutusnõuded  Puude ja kasvupinnase säilimine tagatakse olemasoleva haljastuse minimaalse rikkumisega.  Projekteeritud  teed  rajatakse  ajutiste  teede  ja  platside  peale.  Lisaks  sellele  on  ette  nähtud  puude ja põõsaste istutamine ümbritsevale piirkonnale.  Ehitusplatsil tekkinud jäätmed paigutatakse olmejäätmete konteineritesse ning jäätmekäitlus  toimub jäätmeõiendi alusel.  Ehitusplatsil töötavad isikud on kohustatud kandma kiivrit, turvajalanõusid, helkurvesti ning  vajaduse korral kaitseprille. Ehitajaid on teavitatud objekti korraldusest, ohutusnõuetest ning  tulekustutite asukohtadest ning sellest kuidas neid kasutada.   Tulekahjude  vältimiseks  on  olemas  tulekustutid  ning  päästeametile  on  tagatud  ligipääs  mööda ajutisi ning hiljem mööda projekteeritatavaid teid.  Esmaabikarp asub soojakus ning objektijuhid on läbinud esmaabikursuse.


7 Tööde eritingimused talvel  Talvistes tingimustes välitöid ei tehta.


8 Tehnilis-majanduslikud näitajad  1)  Ehitise kubatuur            47520 m³  2)  Ehituse eelarveline maksumus        4210,3 tuh. €  3)  Erimaksumus              88,6 €/m³  4)  Töömahukus              4319  5)  Tööjõukulu 1m³ hoone mahu kohta        0,090 in-vah/m³  6)  Normatiivne ehituskestus          6 kuud  7)  Ehituskestus kalenderplaani järgi        8 kuud


9 Kasutatud kirjandus  Kursuseprojekti  koostamisel  on  kasutatud  põhiliselt  Irene  Lille  ja  Erki  Soekovi  juhendit  „Ehitusplatsi korraldus“. Lisaks sellele ka „Consolis Technical guide“.


10 Graafiline osa  Lisa 1 Võrkgraafik  Lisa 2 Üldplaan  Lisa 3 Asendiplaan  Lisad 4-21 montaažikomplektide paigaldusjoonised  Lisa 22 Lõiked A-A; B-B  Lisa 23 Kraana skeem  Lisa 24 Kalendergraafik
