  Marian Jürisalu-Lisitsyna    MULLATÖÖDE  TEHNOLOOGIAKAART  KURSUSETÖÖ   Õppeaines: Tehnoloogia I  Ehitusinstituut  Õpperühm: KHE2020  Juhendaja: Lektor Anneli Ramjalg        Tallinn 2022


  2  SISUKORD  1   HOONE OSADE HARJUTUSTÖÖ KIRJELDUS ................................................................. 5   2   MULLATÖÖDE TEHNOLOOGIAKAART ......................................................................... 7   2.1   Tööde loetelu ................................................................................................................... 7   2.2   Tööprotsesside kirjeldus .................................................................................................. 7   2.2.1   Krundi märketööd ................................................................................................... 7   2.2.2   Kasvupinnase eemaldus ehk koorimine .................................................................. 8   2.2.3   Mineraalpinnase eemaldus ...................................................................................... 8   2.2.4   Killustikaluse ehitus vundamendi taldmike alla ...................................................... 8   2.2.5   Geodeetilised märgid taldmiku plokkidele ............................................................. 8   2.2.6   Vundamendi taldmikuplokkide paigaldus ............................................................... 8   2.2.7   Vundamendi seina plokkide paigaldus .................................................................... 9   2.2.8   Süvendi tagasitäide .................................................................................................. 9   2.2.9   Haljastuskihi rajamine ............................................................................................. 9   3   NÕUDED TÖÖDE KVALITEEDILE .................................................................................. 10   3.1   Pinnase eemaldamine .................................................................................................... 10   3.2   Kaevetööd ...................................................................................................................... 10   3.3   Täitetööd ........................................................................................................................ 10   3.4   Haldjastustööd ............................................................................................................... 10   4   BRIGAADIDE KOOSSEIS .................................................................................................. 11   5   TÖÖ MAHTUDE ARVESTUS ............................................................................................ 12   5.1   Töö mahtude arvutus ..................................................................................................... 12   6   TÖÖ AJAKULUKUSE MÄÄRAMINE ............................................................................... 14   7   EHITUSMASINATE MÄÄRAMINE .................................................................................. 15   7.1   Kaevamise tööd ............................................................................................................. 15   7.1.1   Roomikekskavaator CATERPILLAR 320GC ...................................................... 15   7.2   Transpordivahendid ....................................................................................................... 16   7.2.1   Kallurveok Scania 6x4 .......................................................................................... 16   7.2.2   Tõstukmasin Volvo FH16 kraana/multilift ........................................................... 17   7.2.3   Pumi ...................................................................................................................... 18


  3  7.3   Tihendamise tööd .......................................................................................................... 19   7.3.1   Wacker Neuson BPU2540A .................................................................................. 19   7.3.2   Pinnasetihendaja Wacker Neuson BS60-4AS ....................................................... 20   7.4   Vundamendi müüritööd ................................................................................................. 21   7.4.1   Segumasin Atika Optimix M150E ........................................................................ 21   8   VEOKITE VAJADUS .......................................................................................................... 22   8.1   Mineraalpinnase kaevetööd, transport ja utiliseerimine ................................................ 23   8.2   Tagasitäite tööd ............................................................................................................. 24   9   EHITUSMASINATE LIIKUMISSKEEM PLATSIL .......................................................... 25   10   KALENDERGRAAFIK ........................................................................................................ 26  11   TÖÖOHUTUSNÕUDED ...................................................................................................... 27  Lisa 1. Vundamendi plaan ............................................................................................................. 30   Lisa 2. Vundamendi lõige ............................................................................................................. 31   Lisa 3. Ehitustranspordi liikumisskeem ........................................................................................ 32   Lisa 4. Mulla- ja vundamenditööde kalendergraafikud ................................................................ 33


  4  SISSEJUHATUS  Käesolevas dokumendis käsitletakse ette antud ehitusprojekti jaoks vajaminevat mullatööde teostamise  tehnoloogiaprotsessi, alates krundi piiride märkimisest kuni haljastuskihi rajamiseni. Töö teostamiseks  on  kasutatud  õppeaine  Hoone  kavandamine  +  projekt  raames  rajatava  hoone  kohvik-restoran  lähteandmeid.  Antud  kursusetöö  eesmärk  on  koostada  vundamenditööde  graafik,  mille  raames  kirjeldatakse: kasutatavaid materjale; vajaminevaid ehitusmasinaid; tööjõudu; töö teostamiseks kuluvat  aega ja kogumaksumust. Töös kirjeldatakse ka järgitavaid tööohutusnõudeid ja standardeid, et tagada  maksimaalne ohutus ja tõrgeteta töö kulg igas etapis.


  5  1  HOONE OSADE HARJUTUSTÖÖ KIRJELDUS  Projekti  koostamiseks  oli  ette  antud  hoone,  kohvik-restoran,  esimese  korruse  põhjaplaan  koos  teise  korruse  eksplikatsiooniga.  Lisaks  oli  vaja  lähtuda  ette  antud  avade  mõõtmetest,  nõutud  korruse  kõrgusest, välisseinte paksusest ja nendes kasutatavate materjalide loetuelust. Hoone asukohaks määrati  Läänemaal Nigula vallas asuv küla, Kullamaa.  Hoone välisseinad koosnevad 250 mm Fibo 5 MPa kergplokkidest. Välisseinte soojustuseks on valitud  200 mm paksune mineraalne Paroc kivivill ja viimistlusmaterjaliks on valitud krohv. Välisseinte paksus  on 455 mm.  Vundamendi kaevesügavus kaevati 1,1 m sügavuselt, milles arvestati 200 mm killustiku kihti, 300 mm  vundamendi  taldmiku  paksust  ja  600  mm  vundamendi  seina.  Vundamendi  sein  soojustati  150 mm  paksuse  vahtpolüstüreeni  kihiga  ning  lisaks  paigaldati  drenaaži  kihti  5%  kalde  all  100 mm  vahtpolüstüreeni plaat koos geotekstiili alusega.  Krundi pindala on 2000  m!, millele rajatakse piirdeaed perimeetriga 38 × 2 + 48 × 2 = 172 m. Selleks  on käesolevas dokumendis välja toodud hinnakalkulatsioon (  Tabel 1). [1]  Tabel 1. Piirdeaia kogus ja maksumus  Nimetus  Kogus  Ühik  Periood
(1 kuu)  Ühiku
hind
(1 päev)  Kokku
Hind, €  Koos
km–ga, €  Piirdeaed
(3,45*2,0*0,04) m  50  tk  1  0,17  255,00  306,00  Alus (25;16 kg)  49  tk  1  0,04  58,80  70,56  Ühendusklamber  49  tk  1  0,01  14,70  17,64  Kokku koos käibemaksuga: 394,20

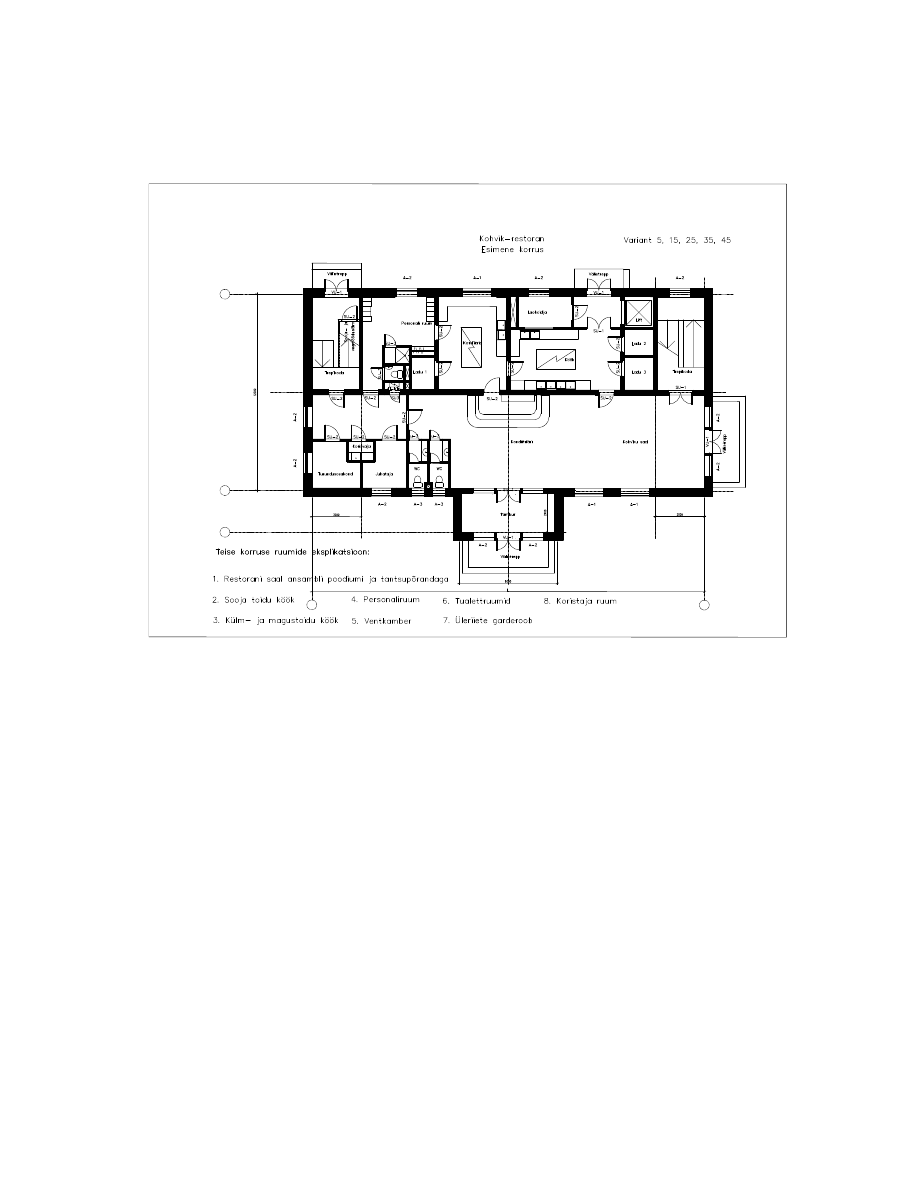

  6  Hoone esimese korruse põhiplaani eskiislahendus on näidatud (Joonis 1 ). [2]    Joonis 1 . Hoone esimese korruse põhiplaan


  7  2  MULLATÖÖDE TEHNOLOOGIAKAART  2.1  Tööde loetelu  Tööde järjekord [3]:  1)  krundi märketööd;  2)  kasvupinnase eemaldus ehk koorimine;
3)  mineraalpinnase eemaldus;  4)  killustikaluse ehitus vundamendi taldmike alla;
5)  geodeetilised märgid taldmiku plokkidele;  6)  vundamendi taldmikuplokkide paigaldus;  7)  vundamendi seina plokkide paigaldus;
8)  süvendi tagasitäide;  9)   haljastuskihi rajamine. [3]  2.2  Tööprotsesside kirjeldus  Käesolevas alapeatükis on antud lühikirjeldus eelnevas loetelus olevatele tööprotsessidele. [3]  2.2.1  Krundi märketööd  Esimeses etapis teevad märketöid geodeedid, kes mõõdistavad nivelliiri ja reeperiga krundi 0-kõrguse ja  teised  vajalikud  kõrgused.  Sellest  lähtuvalt  märgistatakse  maastikule  ehitatava  hoone  teljestik.  Teljepostid kinnitatakse tugevalt näiteks postide või terastorude abil selleks, et hiljem tagada võimalus  märkide taastamiseks. Nööri abil kantakse märktarale peateljed ja nende suunad ning seejärel ülejäänud  teljed.  Maapinna  märgistamiseks  kasutatakse  võimalikult  erksat  aerosoolvärvi,  et  hilisematel  kaevetöödel märgistus silmapaistev oleks.


  8  2.2.2  Kasvupinnase eemaldus ehk koorimine  Selleks, et ehitusmasinatel oleks võimalik sujuvalt ehitusplatsil liikuda, on vaja eemaldada kasvupinnas.  Selleks kasutatakse ekskavaatorit ja kallurautot, kuhu pinnasematerjal laaditakse ning seejärel viiakse  materjal krundist 200 m kaugusele hoiualale, et seda hiljem krundi maapinna viimistlemisel kasutada.  Kooritud pinnasematerjal asendatakse ehituse ajaks killustikuga, et tugevdada maapinda, millel raske  ehitustransport liikuma hakkab. [4]  2.2.3  Mineraalpinnase eemaldus  Ekskavaatori  abil  kaevatakse  välja  mineraalpinnas.  Süvendist  väljakaevatud  materjal  transporditakse  kallurautoga krundist 3 km kaugusele ja utiliseeritakse. [4]  2.2.4  Killustikaluse ehitus vundamendi taldmike alla  Vundamendi  taldmiku  alla  on  vajalik  rajada  vähemalt  200  mm  paksune  killustiku  või  kruusa  kiht.  Toiming  on  vajalik  tagamaks  tugev  ja  ühtlane  aluspind  vundamendile.  Killustiku  transpordiks  ehitusplatsile  kasutatakse  kallurautot.  Ekskavaatoriga  asetatakse  killustik  süvendisse  ja  tihendatakse  pinnasetihendajaga,  et  vältida  hilisemat  vajumist.  Seejärel  saab  alustada  piisavalt  tugevale  pinnasele  vundamendi taldmiku ehitust. [4]  2.2.5  Geodeetilised märgid taldmiku plokkidele  Vundamendi  taldmikuplokkide  märgistamiseks  kasutatakse  näiteks  maapinda  asetatud  metallvardaid.  Metallvardad pannakse välisseina nurkade asukohta. Varraste külge seotakse peen nöör, et seina saaks  laduda mööda sirget joont. [3]  2.2.6  Vundamendi taldmikuplokkide paigaldus  Vundamendi  taldmikuplokid  asetatakse  varem  ettevalmistatud  killustikupinnasele.  Vastavalt  ehitusprojektile  laotakse  plokid  geodeetiliselt  märgistatud  telgedele  kraanaga.  Lisaks  kraanajuhile  osalevad toimingul kaks ehitustöötajat.


  9  2.2.7  Vundamendi seina plokkide paigaldus  Enne  vundamendi  seinaplokkide  laduma  asumist  on  tarvis  taldmikuplokkidele  paigaldada  hüdroisolatsioon. Seejärel alustatakse plokkide ladumisega hüdroisolatsiooni materjali peale. Sirges reas  ladumist  tagab  varem  seotud  nöör  ning  seinaplokkide  sirget  asetust  kontrollitakse  vesiloodiga.  Vundamendi seina ladumiseks kasutatakse Fibo kergplokke, klassiga 5 MPa. [3]  2.2.8  Süvendi tagasitäide  Süvendi tagasitäiteks asetatakse pinnasematerjal ekskavaatoriga 20-30 cm paksuste kihtide kaupa. Iga  kihti tihendatakse ja materjaliks kasutatakse üksnes kvaliteetset materjali, mis vastab standarditele. [4]  2.2.9  Haljastuskihi rajamine  Haljastuskiht  rajatakse  pärast  hoone  ja  selle  juurde  kuuluva  teekatte  valmimist.  Haljastuse  kihina  kasutatakse  varem  objektist  200  m  kaugusele  veetud  sõelutud  kasvupinnast.  Haljastuskiht  rajatakse  ekskavaatori  ja  kallurautoga.  Juhul,  kui  materjali  jääb  puudu,  hangitakse  seda  vastavast  tootmisettevõttest juurde.


  10  3  NÕUDED TÖÖDE KVALITEEDILE  3.1  Pinnase eemaldamine  Pinnase  eemaldamise  käigus  eraldatakse  pinnasemassid,  mida  on  võimalik  taas  kasutada.  Vajadusel  tehakse pinnasemassidele analüüsid, selgitamaks välja, kas on vajalik parandada selle kvaliteeti, et muuta  see  kasvupinnasena  kasutuskõlblikuks.  Õhuliinide  paiknemise  alasid  peetakse  ohtlikeks  ja  materjali  ladustamisel  tuleks  neid  vältida.  Raadamistööde  teostamisel  lähtutakse  projektist  ja  vastavatest  eeskirjadest. Kõik pinnase eemaldamise tööd kooskõlastatakse vastava dokumentatsiooniga. [5]  3.2  Kaevetööd  Tööohutusnõuded on ka kaevetöödel olulised ja kõik teostatavad tööd tuleb protokollida ja kooskõlastada  vastavate  dokumentidega.  Eriti  suurt  tähelepanu  tuleb  pöörata  projektis  olevatele  andmetele  ja  geodeetilistele  märgistustele.  Kaevatava  süvendi  ümber  paigaldatakse  nõuetekohaselt  piirdelint,  mis  tähistab kaevatava süvendi asukohta. Pinnasevee süvendisse kogunemise korral tuleb vesi süvendist välja  pumbata.  Enne  killustikukihi  süvendisse  valamist,  tuleb  selle  põhi  katta  geotekstiiliga,  mis  tugevdab  pinda  ja  kaitseb  süvendi  põhja  erosiooni  eest.  Tööde  kvaliteedinõuded  määratakse  lähtuvalt  pinnase  omadustest  ja  ehitatava  hoone  konstruktsioonidest.  Kõik  kvaliteedinõuded  kajastatakse  vastavas  dokumendis. [5]  3.3  Täitetööd  Süvendi taas täitmisel tuleb täidet panna 200-300 mm paksuste kihtide kaupa, kusjuures igat kihti tuleb  eraldi tihendada ja tasandada. Süvendi täitetöödel tuleb jälgida täitematerjali kvaliteeti, et sinna ei satuks  ohtlikke jäätmeid ja ebatasasusi, millesse koguneb vett. Talvisel perioodil loetakse ohtlikuks ka jäätunud  täitematerjali. [5]  3.4  Haldjastustööd  Haljastuspinna  rajamiseks  kasutatakse  kasvupinnast,  mis  on  eelnevalt  veetud  ehitusobjektist  200 m  kaugusele. Enne kasvupinnase laiali laotamist, tuleb materjal läbi sõeluda ja teha vastavad analüüsid, et  tagada viljakas kasvupind. Juhul, kui kasvupinnase analüüsidest selgub, et tegemist ei ole kvaliteetse  kooslusega, tuleb materjali vastavalt täiendada. [5]


  11  4  BRIGAADIDE KOOSSEIS  Mullatööde  teostamiseks  tuleb  määrata  brigaadide  koosseisud.  Optimaalselt  määratud  kooseisud  on  vajalikud eelarve koostamiseks. Need tagavad projektis ettenähtud nõuete ja tähtaegade eduka täitmise.  Mallatöödele määratud brigaadide koosseisud [3]:  1)  krundi märketööd – 2 ehitustöölist;   2)  kasvupinnase  eemaldus  ehk  koorimine  –  1  ekskavaatori  juht  +  veokijuhid  vastavalt  veoki  vajaduse arvutusele;  3)  mineraalpinnase eemaldus - 1 ekskavaatori juht + veokijuhid vastavalt veoki vajaduse arvutusele  + 1 abitööline märkimise ja kitsamate kohtade kaevamiseks;   4)  killustikaluse ehitus vundamendi taldmike alla - 2 töölist;   5)  geodeetilised märgid taldmiku plokkidele – 2 töölist;  6)  vundamendi taldmikuplokkide paigaldus – 2 töölist;  7)  vundamendi seinaplokkide paigaldus – 2 töölist;  8)  monoliitse betoonvöö ehitus vundamendi plokkidele – 3 töölist;  9)  süvendi tagasitäide - 1 ekskavaatori juht + veokijuhid vastavalt teie veoki vajaduse arvutusele +  2 abitöölist täite tasandusele ja tihendamisele;  10)  haljastuskihi rajamine - 1 väikelaaduri juht + 2 töölist kasvupinnase tasanduseks, muru seemne  külvamiseks ja kasvupinnase rullimiseks. [3]


  12  5  TÖÖ MAHTUDE ARVESTUS  Tööde mahud on välja toodud tabelis (Tabel 2). Vundamendi lõiked on lisatud lisasse (Lisa 2).  Tabel 2. Tööde mahud  Nimetus  Kogus  Ühik  Vundamendi süvend  444,17  m"  Kasvupinnas  208,65  m"  Mineraalpinnas  235,52  m"  Vundamendi killustikalus  23,85  m"  Vundamendi taldmiku ehitus  120,85  jm  Vundamendi taldmiku betoon  21,75  m"  Vundamendi seina plokid  1450                                     tk  Vundamendi monoliitne betoonvöö  2,90  m"  Süvendi tagasitäide  74,43  m"    5.1  Töö mahtude arvutus  Hoone põhjaplaan on erikujuline - põhiosa on ristkülikukujuline, mis külgneb hoone esiküljel väiksema  ristkülikukujulise eendiga. Lisaks hoone alusele pinnasele laiendatakse süvendit igast küljest ühe meetri  võrra välja poole  60° kalde all. Erikujulise süvendi mahtude arvutamisel arvestatakse kahte nn kujundit  eraldi  ja  liidetakse  kokku.  Kasvupinnase  kihi  paksuseks  arvestatakse  500 mm,  mineraalpinnase  paksuseks 400 mm ja vundamendi taldmiku alla arvestatakse 200 mm paksune killustiku kiht.  Süvend kaevatakse kokku 1100 mm sügavuselt, millest:  •  Kogupinnase maht on kokku 444,17 m";
•  Kasvupinnase maht on kokku 208,65 m";
•  Mineraalpinnase maht on kokku 235,52 m";
•  Killustiku aluse maht on kokku 23,85 m".

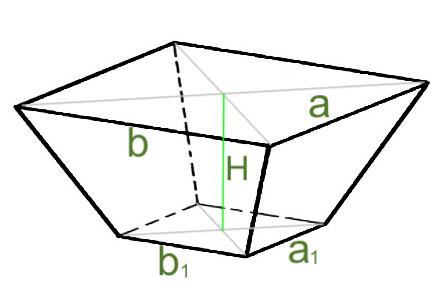

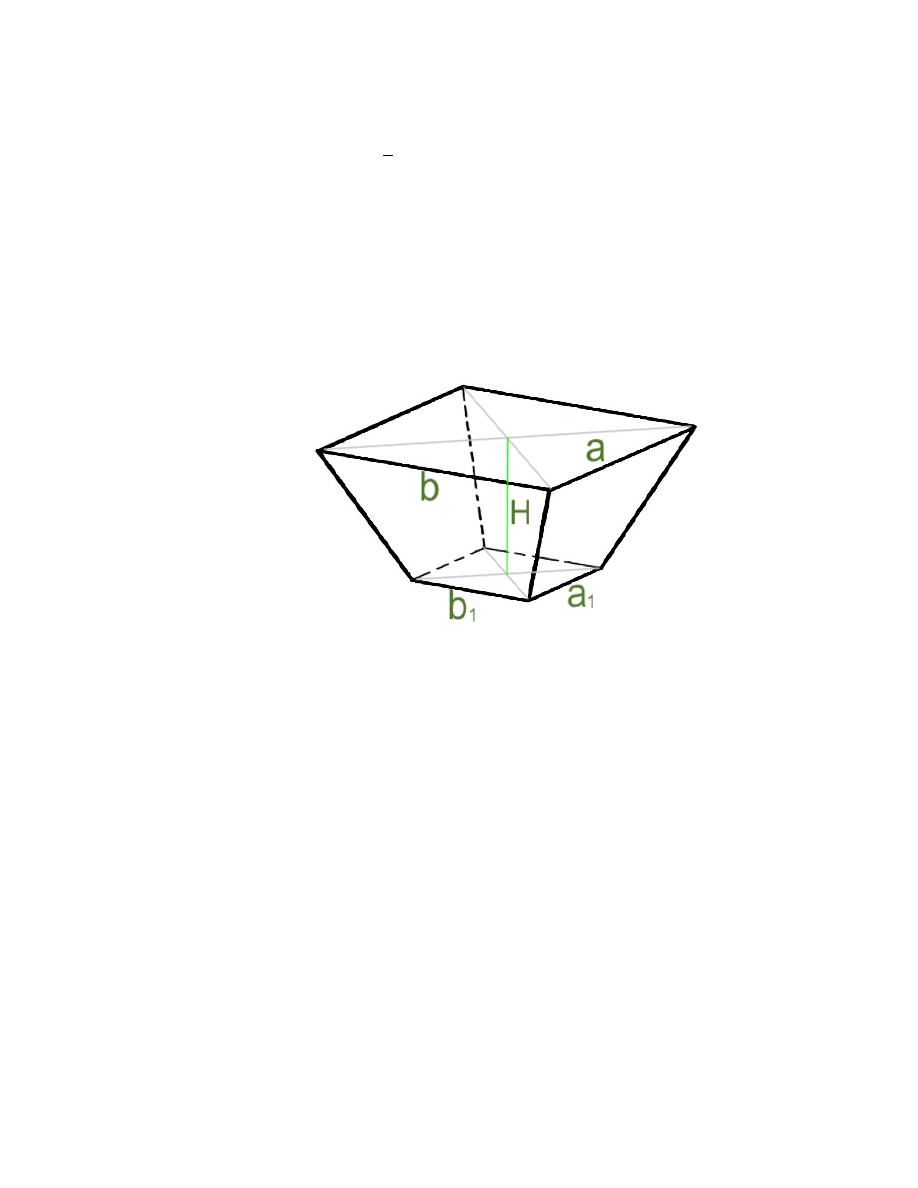

  13  Pinnase mahtude arvutamiseks kasutatakse valemit  (1) [4]:      𝑉 = $ % (𝑎𝑏 + 𝑎&𝑏& + (𝑎& + 𝑎) × (𝑏& + 𝑏)) ,  (1)  kus         H               – kaevatava süvendi kõrgus, m;      a ja b         – süvendi ülemiste servade mõõdud, m;      𝑎& 𝑗𝑎 𝑏&    – süvendi alumiste servade mõõdud, m.    Alljärgnevalt on välja toodud abijoonis kõikide pinnase mahtude arvutamiseks, (Joonis 2):    Joonis 2. Abikujund pinnase mahu arvutamiseks


  14  6  TÖÖ AJAKULUKUSE MÄÄRAMINE  Käesoleva dokumendi töö mahtude arvutustes on lähtutud õppeaine Tehnoloogia I kursusetöö juhendist.  Tööaegade jaotus on välja toodud (Tabel 3):  Tabel 3. Tööaegade jaotus  Töö liik  Maht  Normaalaeg  Ajakulu  h  Ajakulu  päev  Piirdeaia paigaldamine  50      1  Märketööd      3,50  0,50  Kasvupinnase eemaldamine  208,65  𝑚"  0,01  ℎ/𝑚"  2,09  0,50  Mineraalpinnase eemaldamine  235,52  𝑚"  0,012  ℎ/𝑚"  2,83  0,50  Killustiku padi vundamendi taldmiku all  23,85  𝑚"  0,30  ℎ/𝑚"  7,16  1  Vundamendi taldmiku saalungi ehitus  120,85 jm  0,075 h/jm  9,06  1  Vundamendi taldmiku armeerimine  120,85 jm  0,075 h/jm  9,06  1  Vundamendi taldmiku betoonivalu  21,75  𝑚"  0,031  ℎ/𝑚"  4,00  0,5  Vundamendi seinaplokkide paigaldamine  1450  20  72,50  9  Vundamendi betoonvöö saalungid  120,85 jm  0,075 h/jm  9,06  1  Vundamendi monoliitne betoonvöö  2,90  𝑚"  0,012  ℎ/𝑚"  20,30  2,50  Tagasitäite tööd vundamendi ümber  74,43  𝑚"  0,05  ℎ/𝑚"  3,72  0,5

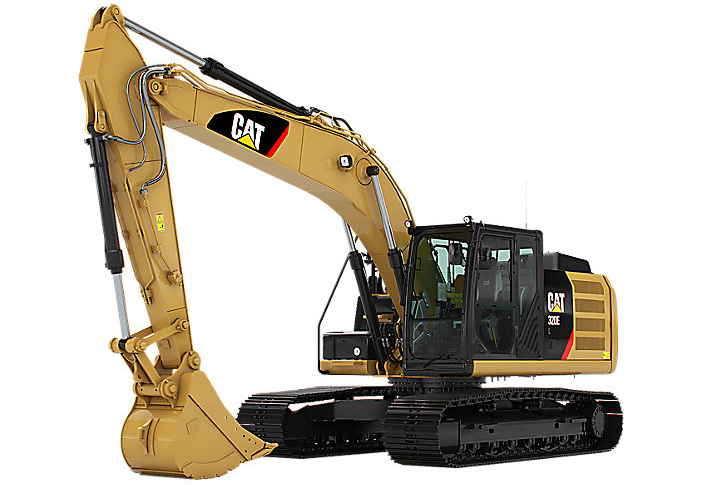

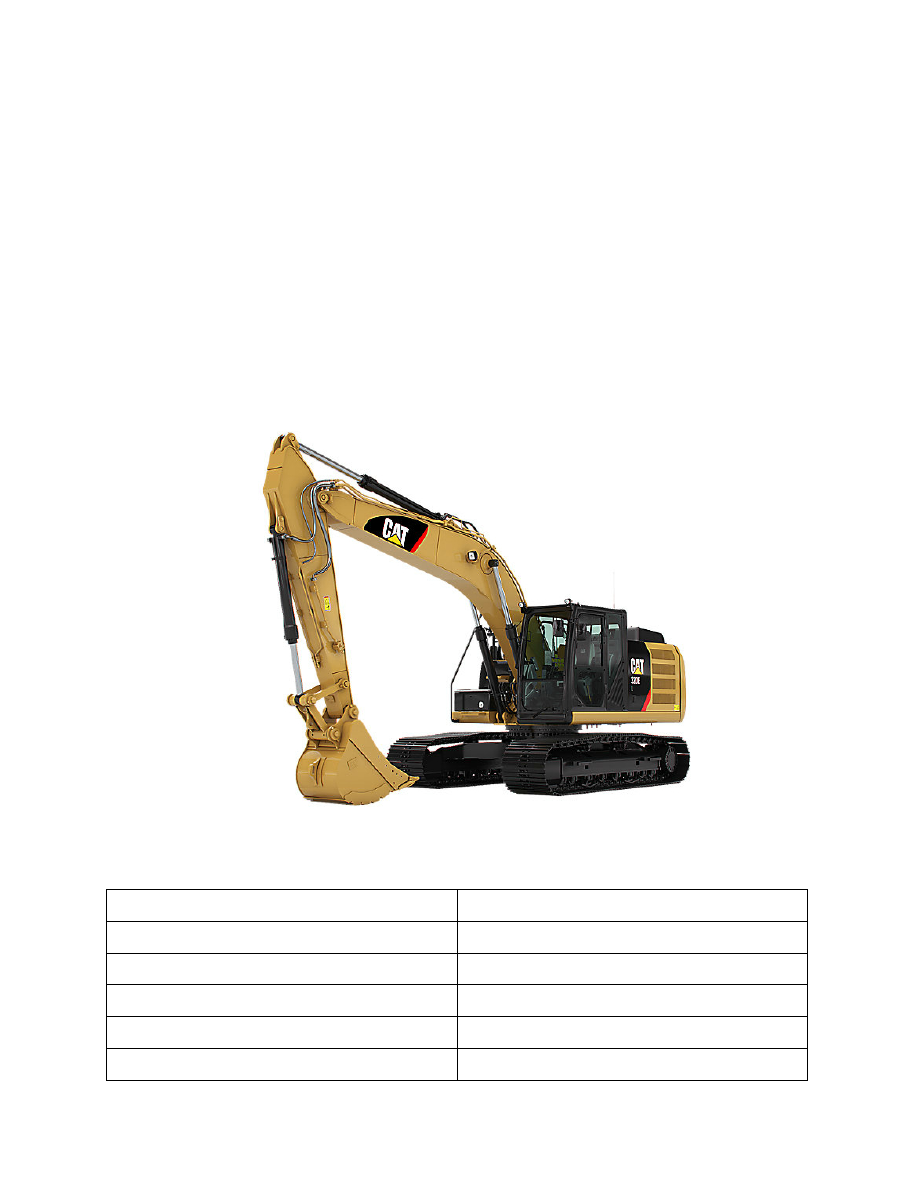

  15  7  EHITUSMASINATE MÄÄRAMINE  7.1  Kaevamise tööd  Igas tööetapis kasutatakse selleks ettenähtud ehitusmasinat. Käesolevas dokumendis tuuakse välja kõik  vajaminevad ehitusmasinad, nende tehnilised andmed ja lühikirjeldused.  7.1.1  Roomikekskavaator CATERPILLAR 320GC  Suuremate kaevetööde jaoks kasutatakse roomikekskavaatorit CATERPILLAR 320GC, mille tehnilised  näitajad on välja toodud tabelis (Tabel 4). [6]    Foto 1. Roomikekskavaator CATERPILLAR 320GC  Tabel 4. Roomikekskavaatori CATERPILLAR 320GC tehnilised näitajad  Kaevesügavus, max  6,72 m  Kaeveulatus  9,86 m  Kütus  Diisel  Kütusepaagi maht  345 L  Müratase  99 dB(A)  Roomiku laius  700 mm

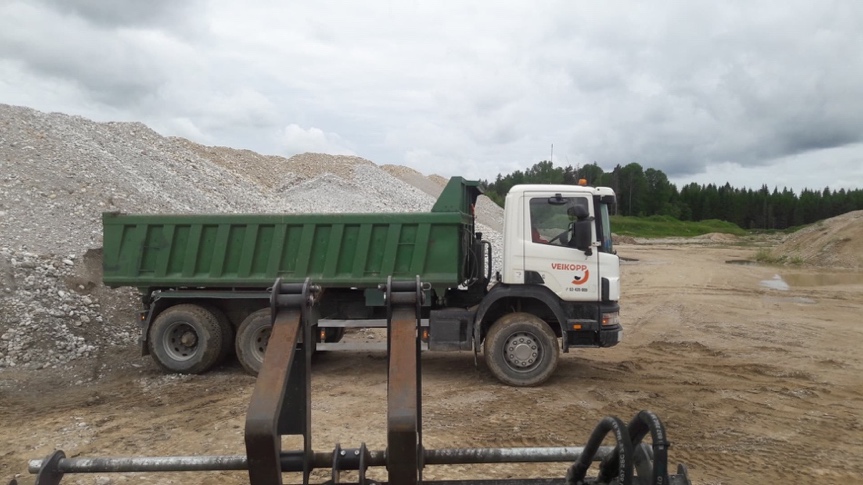

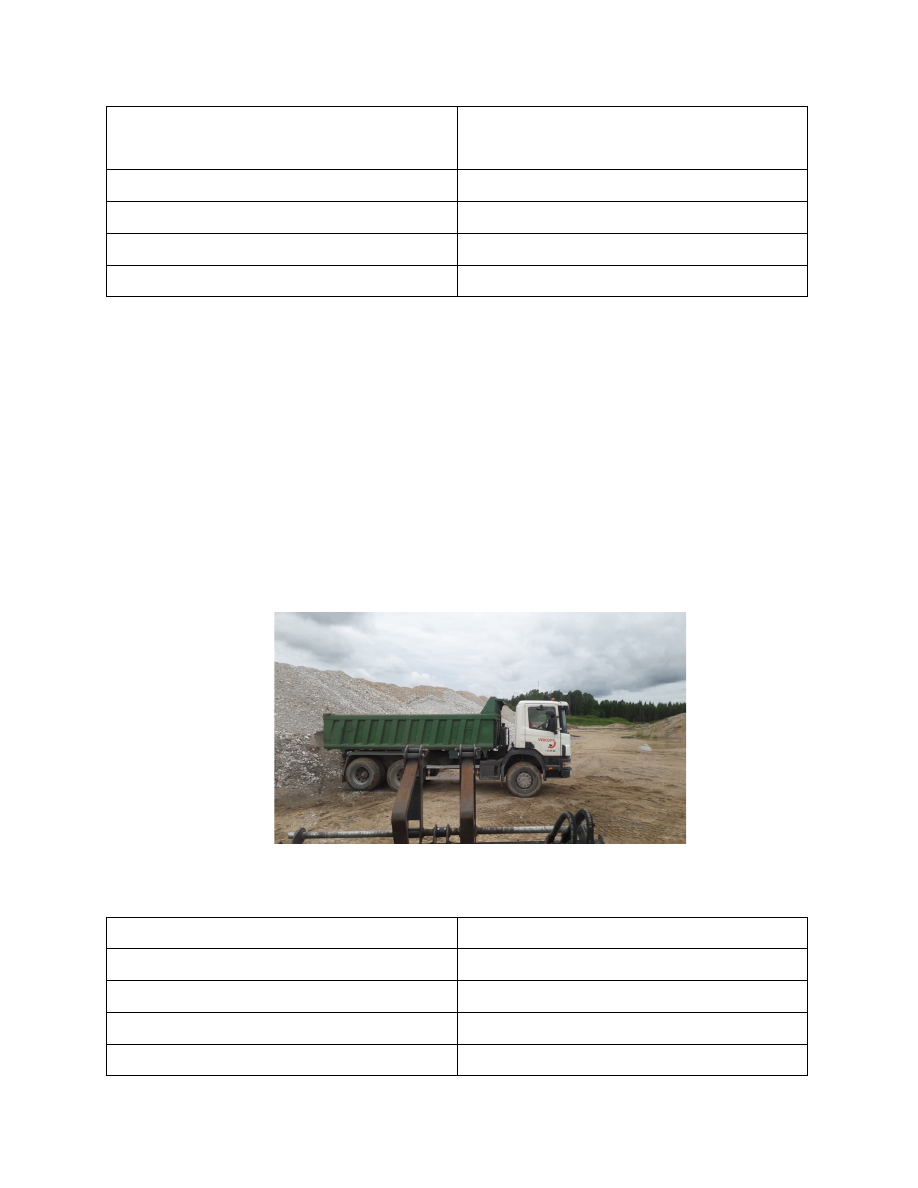

  16  Lisaseadmed  Kaevekopp  700  mm,  800  mm,  1200  mm  ja  hüdrauliline planeerkopp 1750 mm  Pikkus  9,53 m  Laius  3,08 m  Kõrgus  2,95 m  Kaal  21 600 kg    7.2  Transpordivahendid  7.2.1  Kallurveok Scania 6x4  Hea läbivusega kallurveok, millel on soojendusega koormakast ja küljele kallutamise võimalus. Küljele  kallutamise  funktsioon  annab  võimaluse  koormat  maha  kallutada  ka  kohas,  kus  koormakasti  pole  võimalik kõrgele üles kallutada. Antud kallurveok sobib kõikide puistematerjalide, kivide ja muu sellise  veoks  ning  on  võimalik  teostada  ka  treilervedu.  Kallurveokit  on  näidatud  fotol  (Foto  2)  ja  tehnilised  näitajad tabelis (Tabel 5). [7]    Foto 2. Kallurveok Scania 6x4  Tabel 5. Kallurauto Scania 6x4 tehnilised andmed  Kogupikkus  7800 mm  Laius  2550 mm  Kõrgus  3222 mm  Rattavalem  6x4  Kandevõime  14 t


  17  Kasti maht  15  m"  7.2.2  Tõstukmasin Volvo FH16 kraana/multilift  Antud tõstukmasina tehnilised näitajad on välja toodud tabelis (Tabel 6). [7]  Masina kasutusvõimalused:  •  ehitusmaterjalide transportimine
•  masinate ja rasketehnika transportimine
•  soojakute ja konteinerite transportimine
•  metallkonstruktsioonide transportimine ja paigaldus
•  betoonkonstruktsioonide transportimine ja paigaldus
•  puitkonstruktsioonide, palkide ja katusefermide transportimine ja paigaldus
•  tööstusseadmete, paatide ja jahtide transportimine ja paigaldus

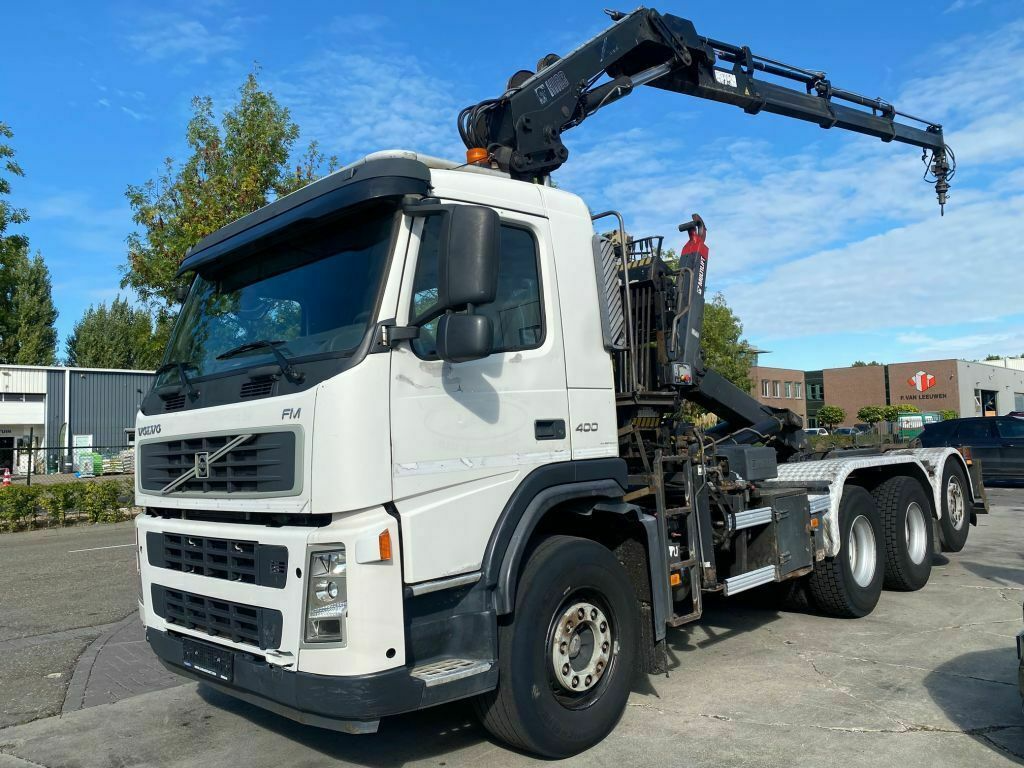

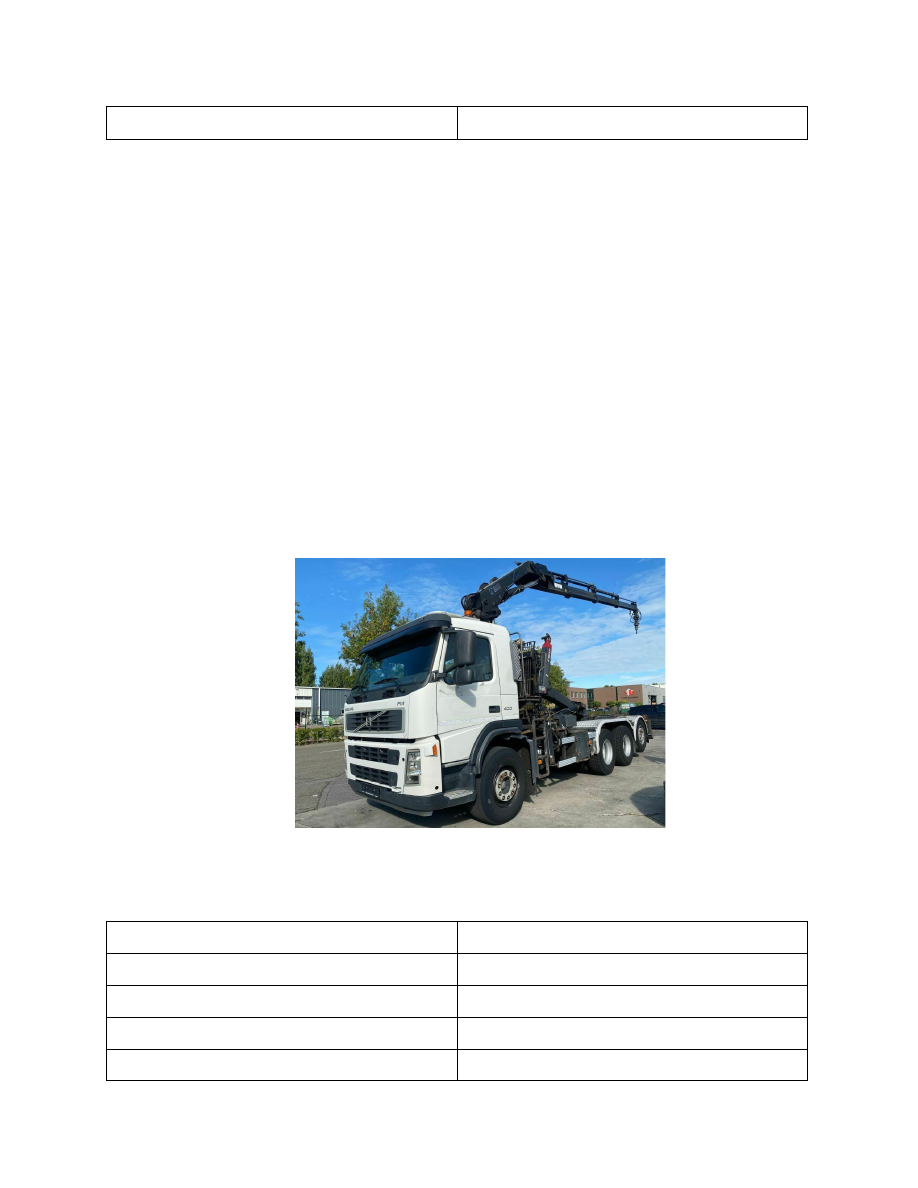

•  üle-gabariidiliste veoste transportimine    Foto 3. Volvo FH16
Tabel 6. Volvo FH16 kraana/multilift tehnilised näitajad  Pikkus  10 460 mm  Laius  2550 mm  Kõrgus  4000 mm  Rattavalem  8x4  Kandevõime  16 t

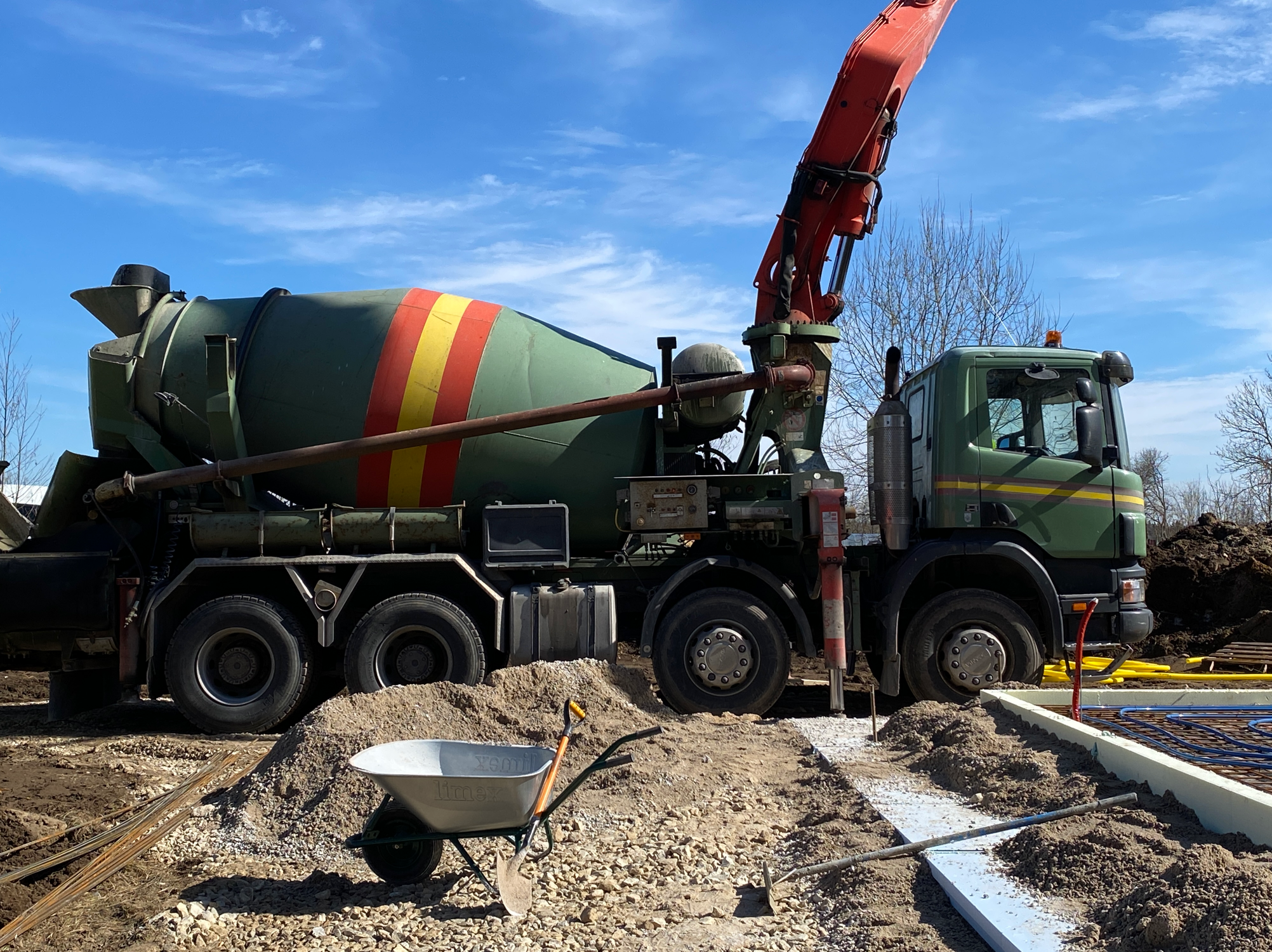

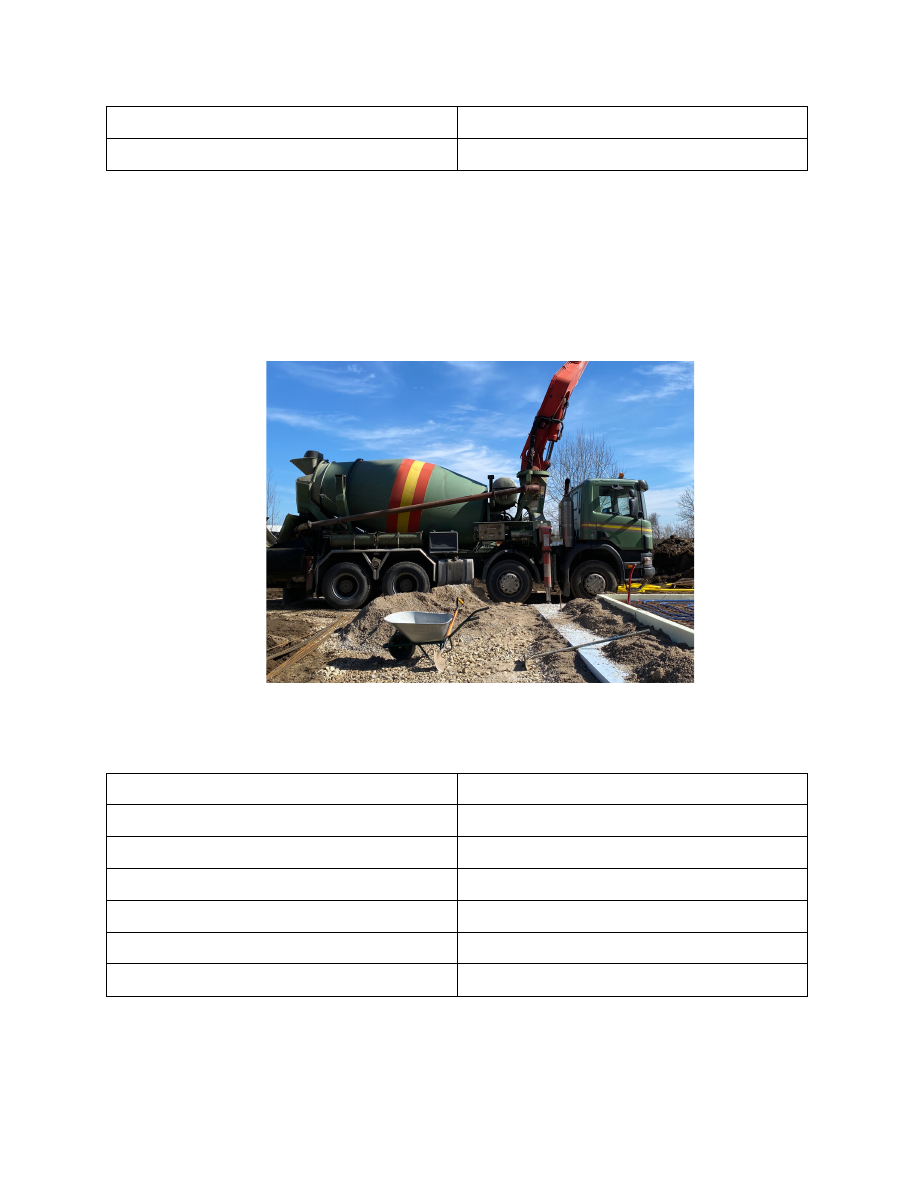

  18  Kraana pikkus  17 m  Kraana tõstevõime, kuni  5000 kg    7.2.3  Pumi  Kasutatakse vundamendi betoonivalu jaoks. Pumi ehk betoonisegurauto on varustatud betoonipunmba  ja  paigaldusmastiga  (Foto  4).  See  sobib  kasutamiseks  ka  raskesti  ligipääsetavatesse  ja  kitsastesse  tingimustesse. Tehnilised omadused on välja toodud tabelis (Tabel 7). [8]    Foto 4. Pumi  Tabel 7. Pumi tehnilised näitajad  Pikkus  10 m  Kõrgus  4 m  Tugijalgade paigaldus  5,4 m  Tugijalgade koormus  18 t  Masti ulatuvus (vertikaalne)  31 m  Masti ulatuvus (horisontaalne)  27 m  Pumpamisjõudlus  20  m"/h

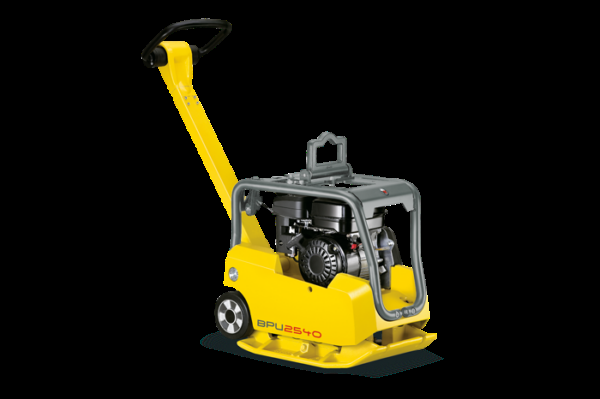

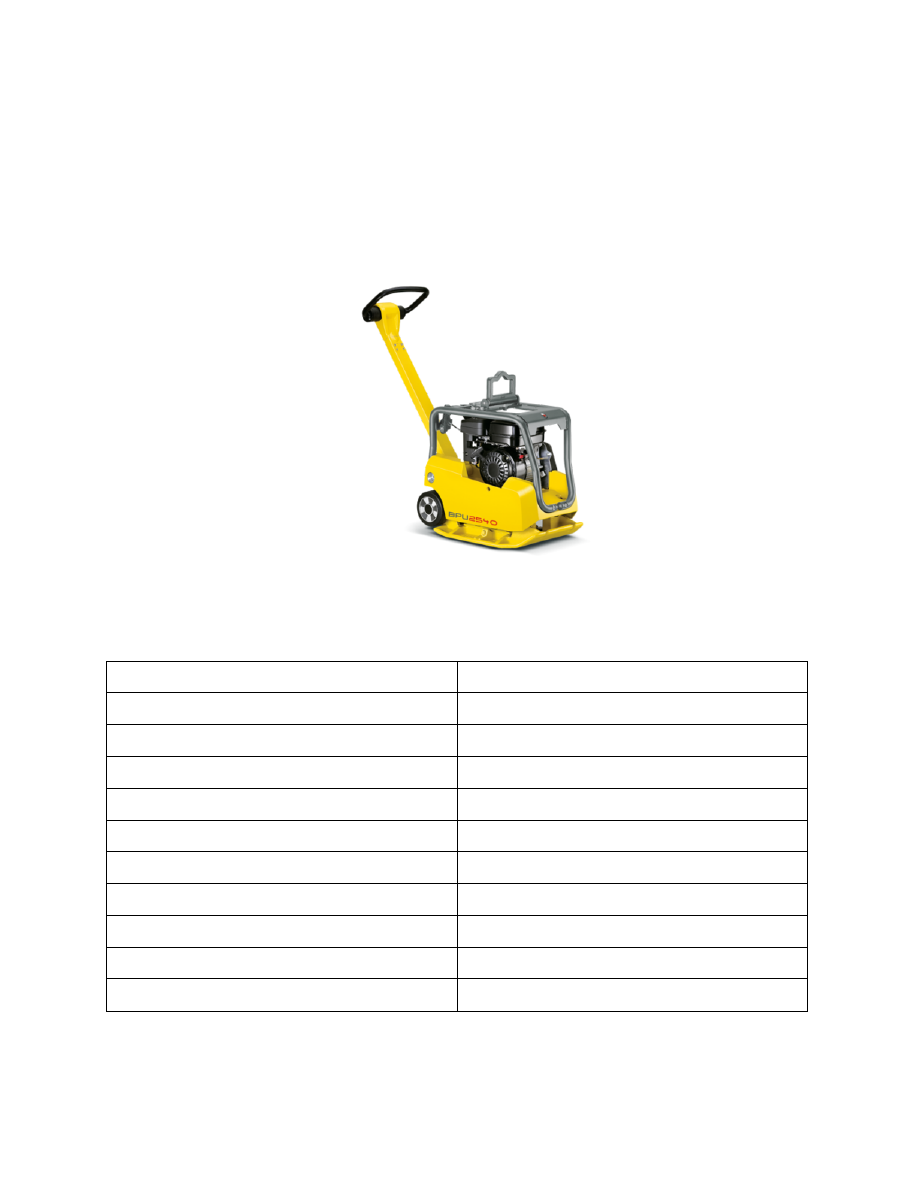

  19  7.3  Tihendamise tööd  7.3.1  Wacker Neuson BPU2540A  Pinnasetihendajat  kasutatakse  killustikaluse  tihendamiseks  vundamendi  taldmiku  all (Foto  5).  Antud  pinnasetihendaja tehnilised andmed on välja toodud tabelis (Tabel 8). [9]    Foto 5. Pinnasetihendaja Wacker Neuson BPU2540A  Tabel 8. Pinnasetihendaja tehnilised andmed  Plaadi laius  400 mm  Võimsus  4 kW  Tihendusjõud  25 kN  Sagedus  90 Hz  Töötamiskiirus  21 m/min  Kütus  Bensiin  Kütusepaagi mahutavus  4 l  Pikkus  703 mm  Laius  400 mm  Kõrgus  647 mm  Kaal  145 kg

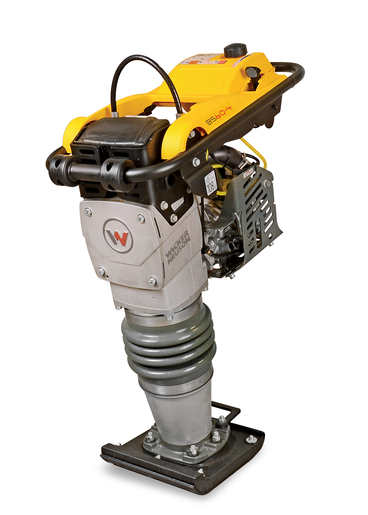

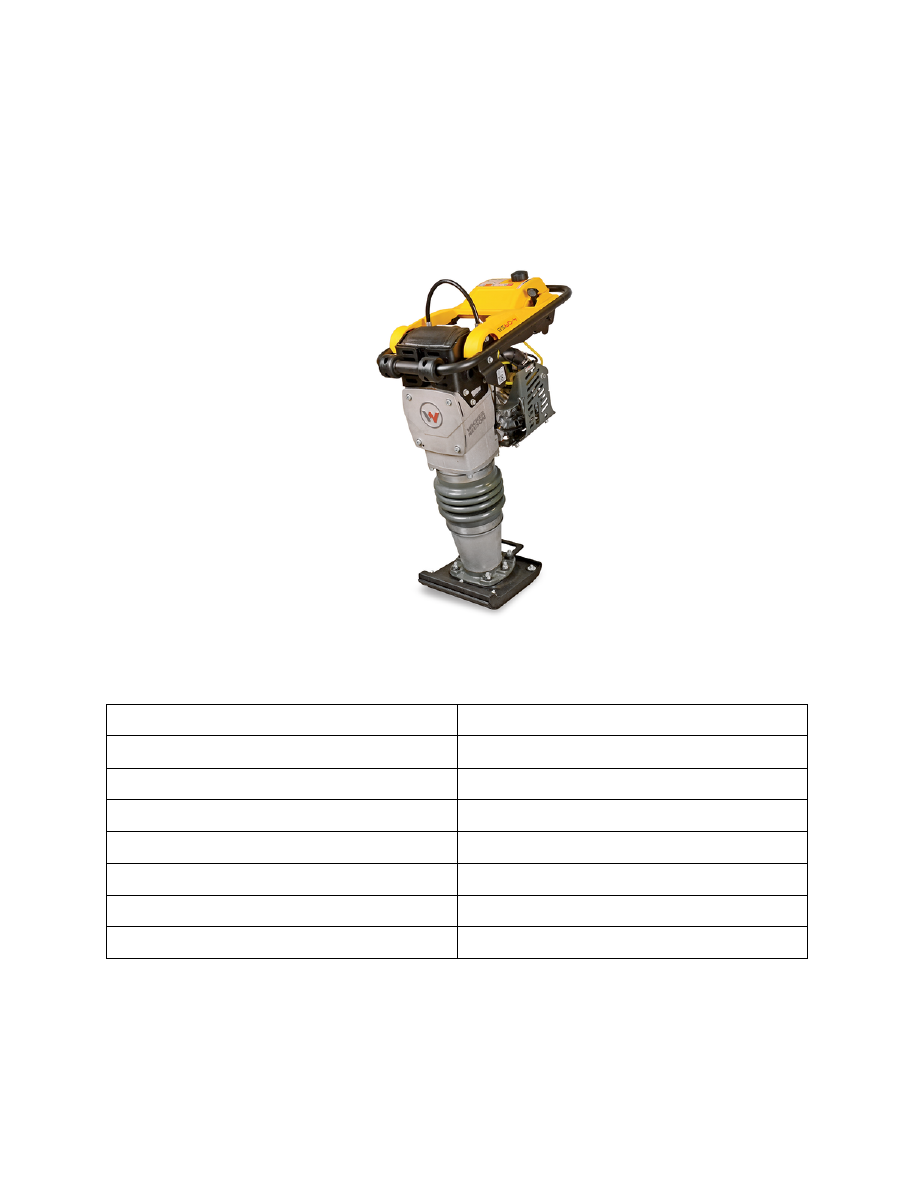

  20  7.3.2  Pinnasetihendaja Wacker Neuson BS60-4AS  Pinnase tampurit kasutatakse pinnase tagasitäitematerjali tihendamiseks. Masinat kujutatakse fotol (Foto  6) ja tehnilised andmed on välja toodud tabelis (Tabel 9). [10]      Foto 6. Tambur Wacker Neuson BS60-4AS  Tabel 9. Tampuri tehnilised andmed  Talla mõõdud  280 x 336 mm  Võimsus  2,4 kW  Sagedus  600 /min  Kütus  Bensiin  Kütusepaagi mahutavus  3 l  Kütusekulu  0,9 l/h  Mõõdud (PxLxK)  0,673 x 0,343 x 0,965 m  Kaal  72 kg

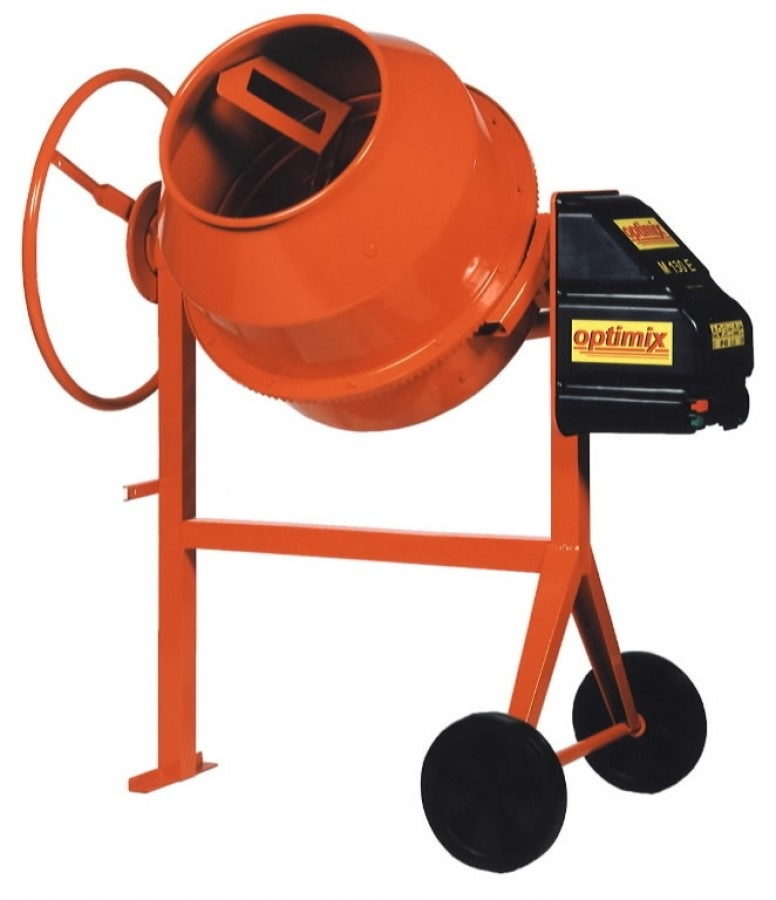

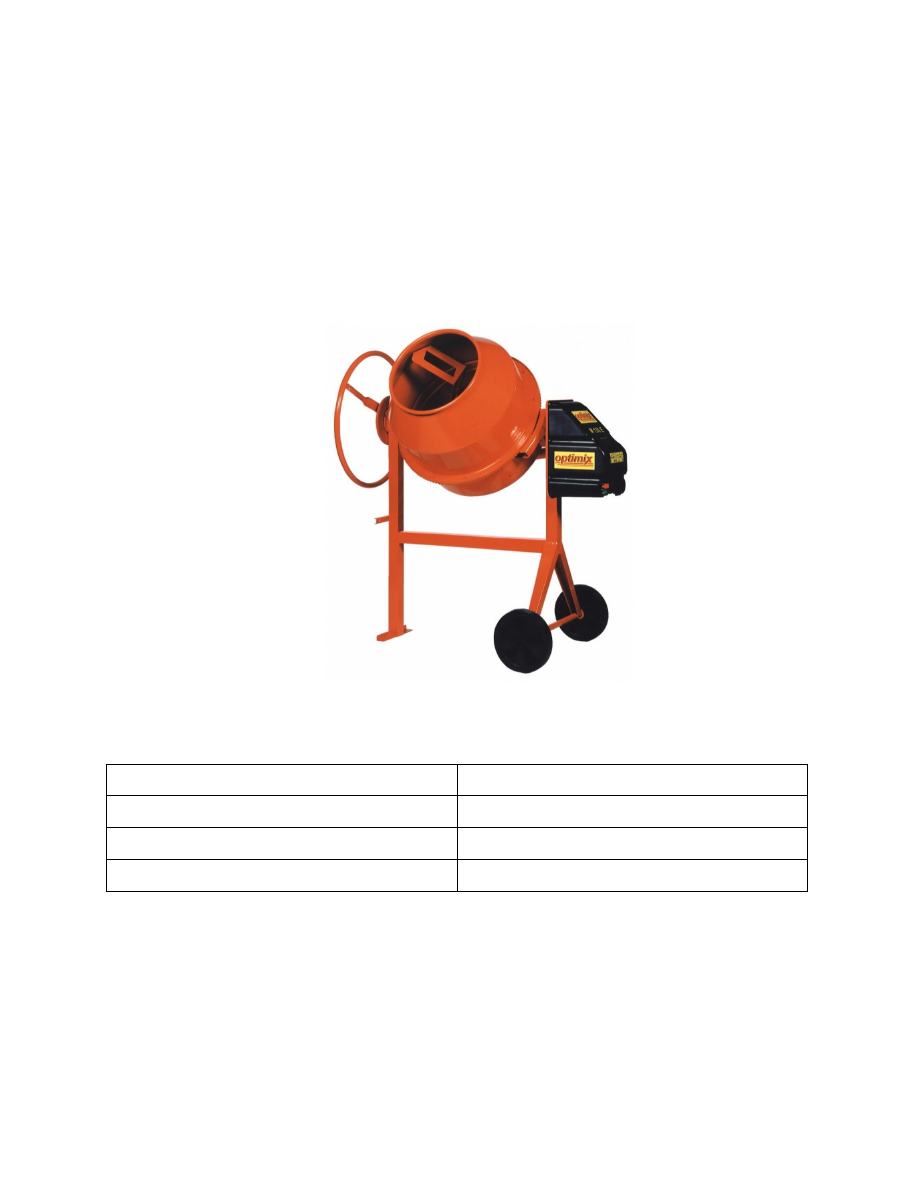

  21  7.4  Vundamendi müüritööd  7.4.1  Segumasin Atika Optimix M150E  Segumasinat  kasutatakse  mördi  valmistamiseks,  mida  kasutatakse  vundamendi  seinaplokkide  paigaldamiseks. Masinat on kujutatud fotol (Foto 7) ja tehnilised andmed on välja toodud tabelis (Tabel  10). [11]      Foto 7. Segumasin Atika Optimix M150E  Tabel 10. Segumasina tehnilised näitajad  Elektrimootor  230 V/1f700 W  Trumli mahutavus  145 l  Mõõdud /PxLxK)  1,20 x 0,68 x 1,30 m  Kaal  51 kg


  22  8  VEOKITE VAJADUS  Veokite vajaduse väljaarvutamiseks on välja toodud järgmised lähteandmed ja valemid:   1.  Kasvupinnas 208,65  m";   2.  Mineraalpinnas 235,52  m";   3.  Tagasitäide ümber vundamendi 74,43  m";   4.  Ekskavaatori tootlikus kasvupinnase puhul 0,01 h/ m";   5.  Ekskavaatori tootlikus mineraalpinnase puhul 0,012 h/ m";   6.  Kalluri kastimaht 15  m";   7.  Kasvupinnase ladustamise kaugus 0,2 km;   8.  Mineraalpinnase ladustamise kaugus 3 km.    Kalluri töötsükkel leitakse valemiga (2) [12]:      𝑡' = 𝑡& + &!(×* +! + 𝑡! + 𝑡, ,  (2)  kus  𝑡&      – laadimise kiirus, min;      l        – ladustamise kaugus, m;      𝑣-     – kallurauto kiirus, km/h;      𝑡!      – mahalaadimise kestvus, min;      𝑡,  – manööverdamise aeg, min.    Ehitustranspordi keskmiseks kiiruseks on arvestatud 30 km/h.  Kallurautode arvu määramiseks kasutatakse valemit (3) [12]:      𝑛 = .×'" '#×/  ,  (3)  kus  𝑄  – pinnase maht, 𝑚";      𝑡'  – kalluri tsükli kestus, min;      𝑡0  – kallurautode vajadus pinnase transportimiseks, min;      q  – kallurauto mahutavus,  𝑚".    Kallurautode laadimise kestuse määramiseks kasutatakse valemit  (4) [12]:      𝑡0 = 𝑞 × 𝑡1 × 60 ,   (4)


  23  kus  𝑡1  – ekskavaatori töönorm, ℎ/𝑚";      q  – kallurauto mahutavus  × 0,85, 𝑚".    Kallurautode vajaduse arvutamiseks kasutatakse valemit (5) [12]:      𝑡& = 𝑞 × 𝑡1 × 60 ,  (5)  kus  𝑡1  – ekskavaatori töönorm, ℎ/𝑚";      q  – kallurauto mahutavus,  𝑚".    Kasvupinnase koorimine ja transportimine:  Kasvupinnase kaevamisele kulub ekskavaatoril  208,65 × 0,01 ℎ/𝑚" = 2,09 ≈ 2 tundi. Kallurauto ühe  kasti täislaadimise kestus leitakse valemiga (Kallurautode laadimise kestuse määramiseks kasutatakse  valemit  (4) ):  𝑡& = 15 × 0,85 × 0,01 × 60 ≈ 8 𝑚𝑖𝑛  Kallurauto tsükkel leitakse valemiga (Kalluri töötsükkel leitakse valemiga):  𝑡' = 8 + 120 × 0,2 30 + 1 + 3 = 12,8 𝑚𝑖𝑛  Kallurautode  vajadus  kasvupinnase  transportimisele  arvutatakse  valemiga  (Kallurautode  vajaduse  arvutamiseks kasutatakse valemit (5) ):  𝑡0 = 208,65 × 0,01 × 60 = 125,19 ≈ 125 𝑚𝑖𝑛  Kallurautode  vajalik  arv  kasvupinnase  transportimiseks  leitakse  valemiga  (Kallurautode  arvu  määramiseks kasutatakse valemit (3) ):  𝑛 = 208,65 × 12,8 125,19 × 15 ≈ 2 𝑘𝑎𝑙𝑙𝑢𝑟𝑖𝑡  8.1  Mineraalpinnase kaevetööd, transport ja utiliseerimine  Mineraalpinnase kaevamisele kulub ekskavaatoril  235,52 × 0,012 ℎ/𝑚" = 2,8 ≈ 3 tundi.  Kallurauto ühe kasti täislaadimise kestus leitakse valemiga (Kallurautode laadimise kestuse määramiseks  kasutatakse valemit  (4) ):  𝑡& = 15 × 0,85 × 0,012 × 60 = 9,2 𝑚𝑖𝑛


  24  Kallurautode kogutsükkel leitakse valemiga (Kalluri töötsükkel leitakse valemiga):  𝑡' = 9,2 + 120 × 0,2 30 + 1 + 3 ≈ 11,4 𝑚𝑖𝑛  Kallurautode  vajadus  mineraalpinnase  transportimisele  arvutatakse  valemiga  (Kallurautode  vajaduse  arvutamiseks kasutatakse valemit (5) ):  𝑡0 = 235,52 × 0,012 × 60 ≈ 170 𝑚𝑖𝑛  Kallurautode  vajalik  arv  mineraalpinnase  transportimiseks  leitakse  valemiga  (Kallurautode  arvu  määramiseks kasutatakse valemit (3) ):  𝑛 = 235,52 × 11,4 170 × 15 × 0,85 ≈ 2 𝑘𝑎𝑙𝑙𝑢𝑟𝑖𝑡  8.2  Tagasitäite tööd  Tagasitäitematerjalina kasutatakse kruusa, mille maht on 327  𝑚" ja mis tuuakse ehitusplatsile 10 km  kauguselt.  Kallurauto laadimise kestus leitakse valemiga (Kallurautode laadimise kestuse määramiseks kasutatakse  valemit  (4) ):  𝑡& = 15 × 0,85 × 0,01 × 60 = 7,65 𝑚𝑖𝑛 ≈ 8 𝑚𝑖𝑛  Kallurauto töötsükkel leitakse valemiga (2):  𝑡' = 8 + 120 × 10 30 + 2 + 3 = 53 𝑚𝑖𝑛  Kallurautode vajadus kruusa transportimiseks arvutatakse valemiga (5):  𝑡0 = 327 × 0,01 × 60 ≈ 196 𝑚𝑖𝑛  Kallurautode arv tagasitäitematerjali transportimiseks leitakse valemiga (3):  𝑛 = "!2×3" &4%×&3×(,63 ≈ 7 kallurit


  25  9  EHITUSMASINATE LIIKUMISSKEEM PLATSIL  Masinate  liikumine  on  suunatud  nii  rajatava  hoone  alale,  kui  liikuma  objekti  ümber.  Ohutusnõuetele  pööratakse  erilist  tähelepanu  kõikjal  ehitusplatsil.  Ehitustranspordi  liikumisskeem  on  välja  toodud  dokumendi lisas (Lisa 3).


  26  10 KALENDERGRAAFIK  Kalendergraafik vundamenditööde teostamiseks on välja toodud dokumendi lisas (Lisa 4). Graafikud on  paika pandud eraldi, nii tööle kuluva aja, töötajate arvu, kui ka materjali vajaduse järgi.


  27  11 TÖÖOHUTUSNÕUDED  Tööohutusnõuetega tutvumine on kõigile töötajatele kohustuslik. Ohutusnõuded näevad ette, et kõigile  töötajatele  ehitusobjektil  võimaldatakse  spetsiaalsed  turvarõivad  ja  turvajalatsid.  Objektil  on  tagatud  piisavad esmaabivahendid, vastutav isik, kes annab vajadusel esmaabi ja tema kontakt, mis peab olema  kõigile  nähtaval  kohal.  Kõik  ohtlikud  alad  piiratakse  vastavalt  märgistatud  lindiga.  Jalakäijate  ja  ehitustranspordi  liikumisalad  eraldatakse  üksteisest  kõigile  mõistetavas  korras.  Lähtuvalt  ehitustranspordi  vajadusest,  vastavad  liikumisteede  mõõtmed  nõuetele..  Töökohtadel  ja  puhkealadel  tagatakse ka pimedal ajal piisav valgustus ning need eraldatakse üksteisest. [13]


  28  KOKKUVÕTE  Koostatud  mullatööde  tehnoloogiakaart  on  alusdokument,  mis  annab  ülevaate  ehitusele  vajaminevast  ehitustranspordist,  masinatest,  töötajate  arvust,  graafikutest,  ajakulust  ja  materjali  mahtudest.  Dokumendis kirjeldatud tööde teostamisel on lähtutud üldistest normidest ja standarditest ning need on  kooskõlas  ohutusnõuetega.  Lisaks  projekti  joonistele  tagab  käesoleva  tehnoloogiakaardi  kõikide  punktide plaanipärane järgimine sujuva töö ja vähendab võimalike kõrvalekallete teket.


  29  VIIDATUD ALLIKAD  [1]  „F2 Standardpaneel (3,5x2,0 m)“. https://www.storent.ee/ee/catalog/product/7025455  [2]  „Lähteandmed ja skeemid 2021-22“. https://moodle.tktk.ee/mod/folder/view.php?id=122085  [3]  „Juhend  mullatööde  tehnoloogiakaardi  koostamiseks    Tehnoloogia  I  kursusetöö“.  https://moodle.tktk.ee/course/view.php?id=470  [4]  „Mullatööd“. https://moodle.tktk.ee/course/view.php?id=470  [5]  „MaaRYL 2010. Ehitustööde üldised kvaliteedinõuded. Pinnasetööd ja alustarindid“.   [6]  „Ramirent  -  roomikekskavaator  CATERPILLAR  320GC“.  https://www.ramirent.ee/tooted/laadurid-ja-ekskavaatorid-11/ekskavaatorid-8t- 202/roomikekskavaator-22t-566/  [7]  „www.veikopp.ee“. https://veikopp.ee/#tehnika  [8]  „www.rudus.ee“. https://rudus.ee/betoon/betooni-pumpamine/  [9]  „Ramirent  -  pinnasetihendaja  Wacker  Neuson  BPU2540A“.  https://www.ramirent.ee/tooted/tihendusseadmed-ja-rullid-22/pinnasetihendajad-ja-tamperid- 25/pinnasetihendaja-bensiin-140kg-2/  [10]  „Ramirent  -  Tampur  Wacker  Neuson  BS60-4AS“.  https://www.ramirent.ee/tooted/tihendusseadmed-ja-rullid-22/pinnasetihendajad-ja-tamperid- 25/pinnasetihendaja-tamper-bensiin-595/  [11]  „Ramirent  -  Segumasin  Atika  Optimix  M150E“.  https://www.ramirent.ee/tooted/ehitusseadmed- 12/segumasinad-ja-mikserid-19/segumasin-ratastel-150l-582/  [12]  „Transpordivahendid“. https://moodle.tktk.ee/mod/book/view.php?id=20846&chapterid=3732  [13]  „Töökohale  esitatavad  töötervishoiu  ja  tööohutuse  nõuded“.  https://www.riigiteataja.ee/akt/12843344

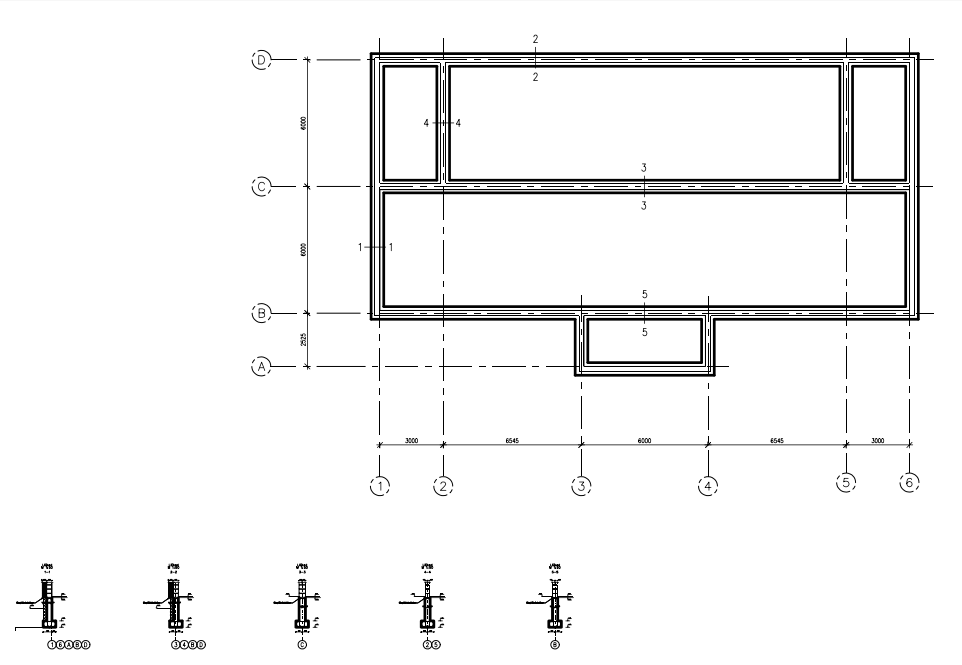

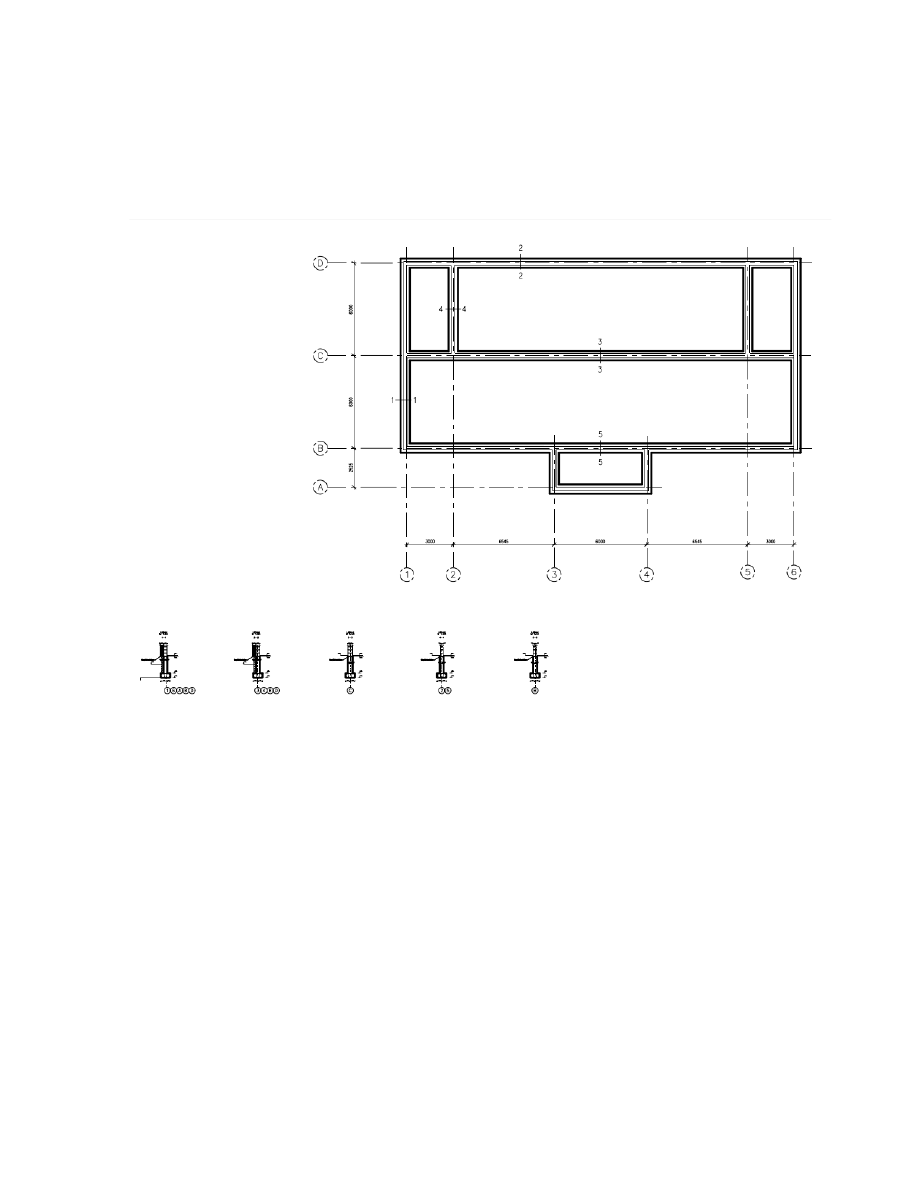

  30  LISAD  Lisa 1. Vundamendi plaan

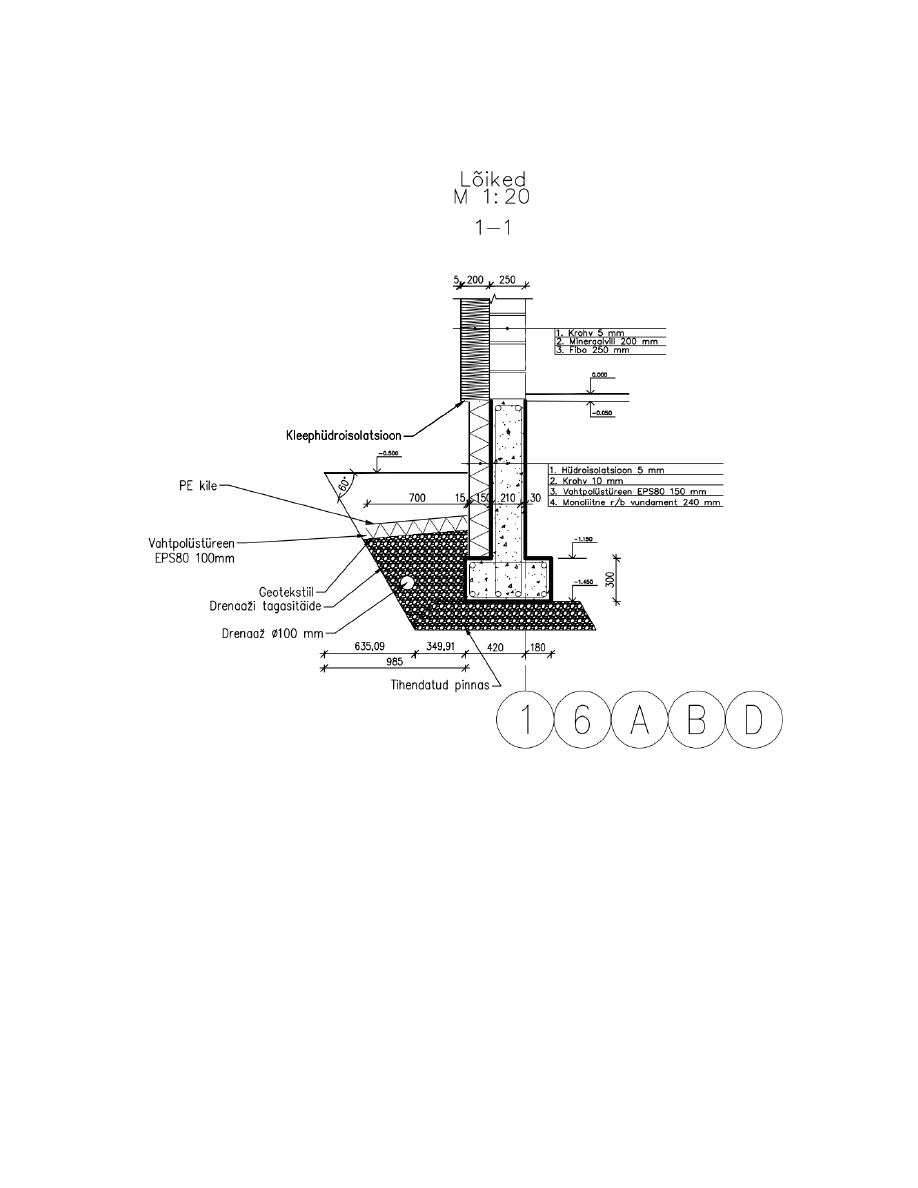

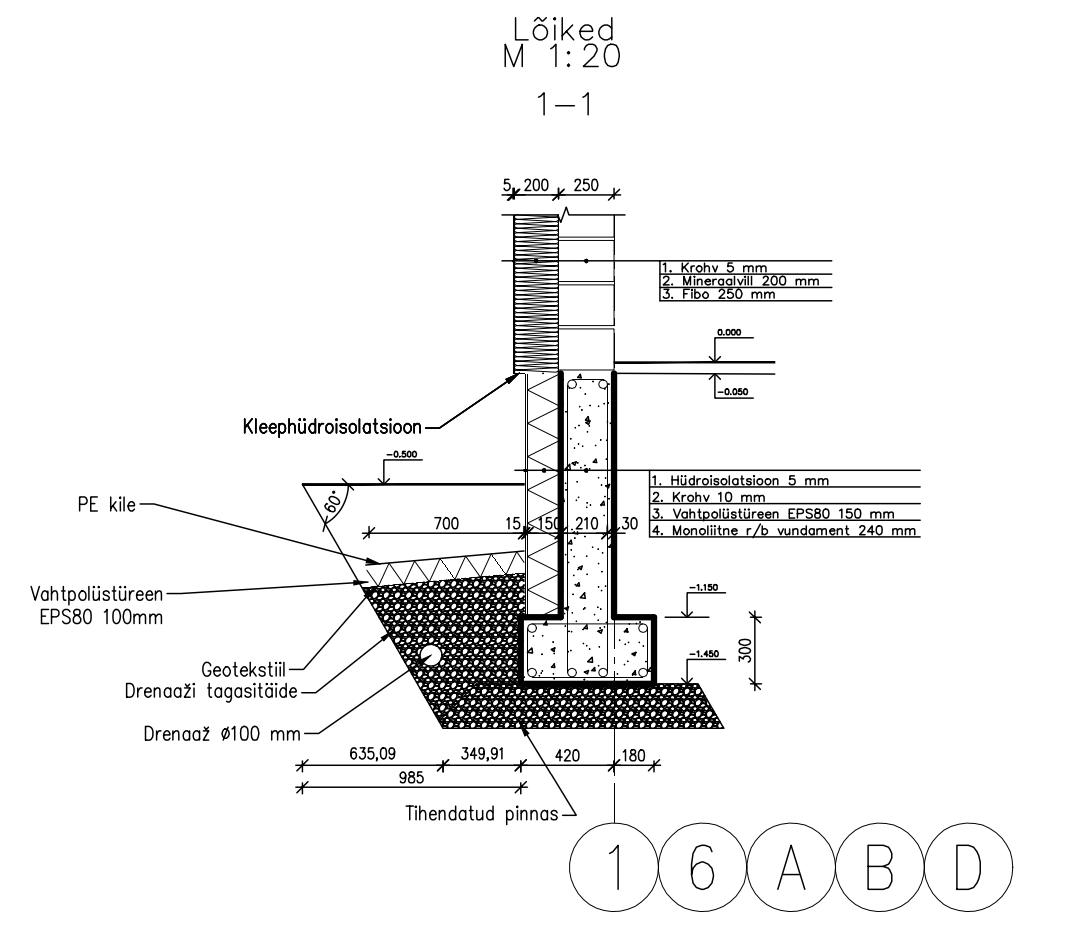

  31  Lisa 2. Vundamendi lõige

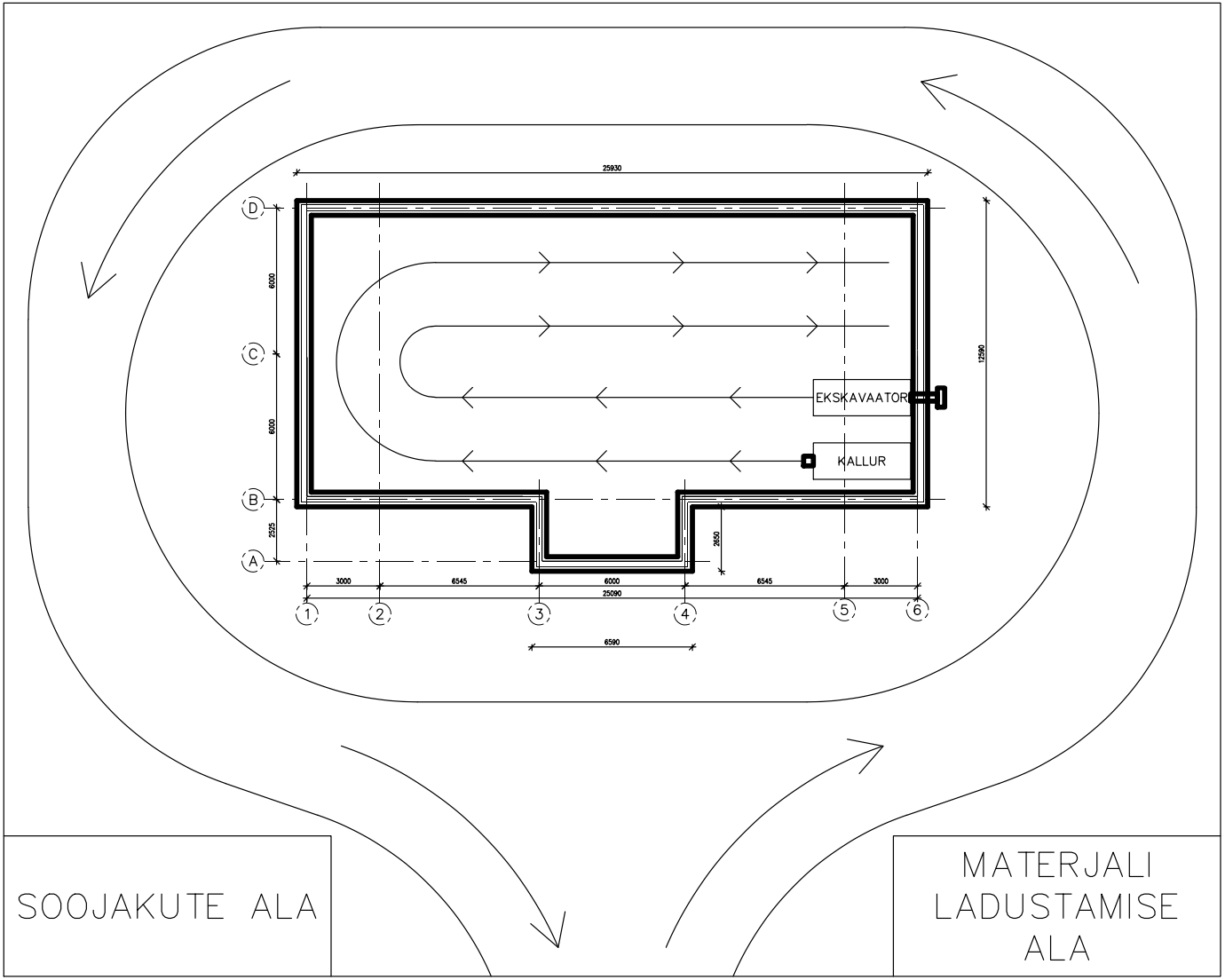

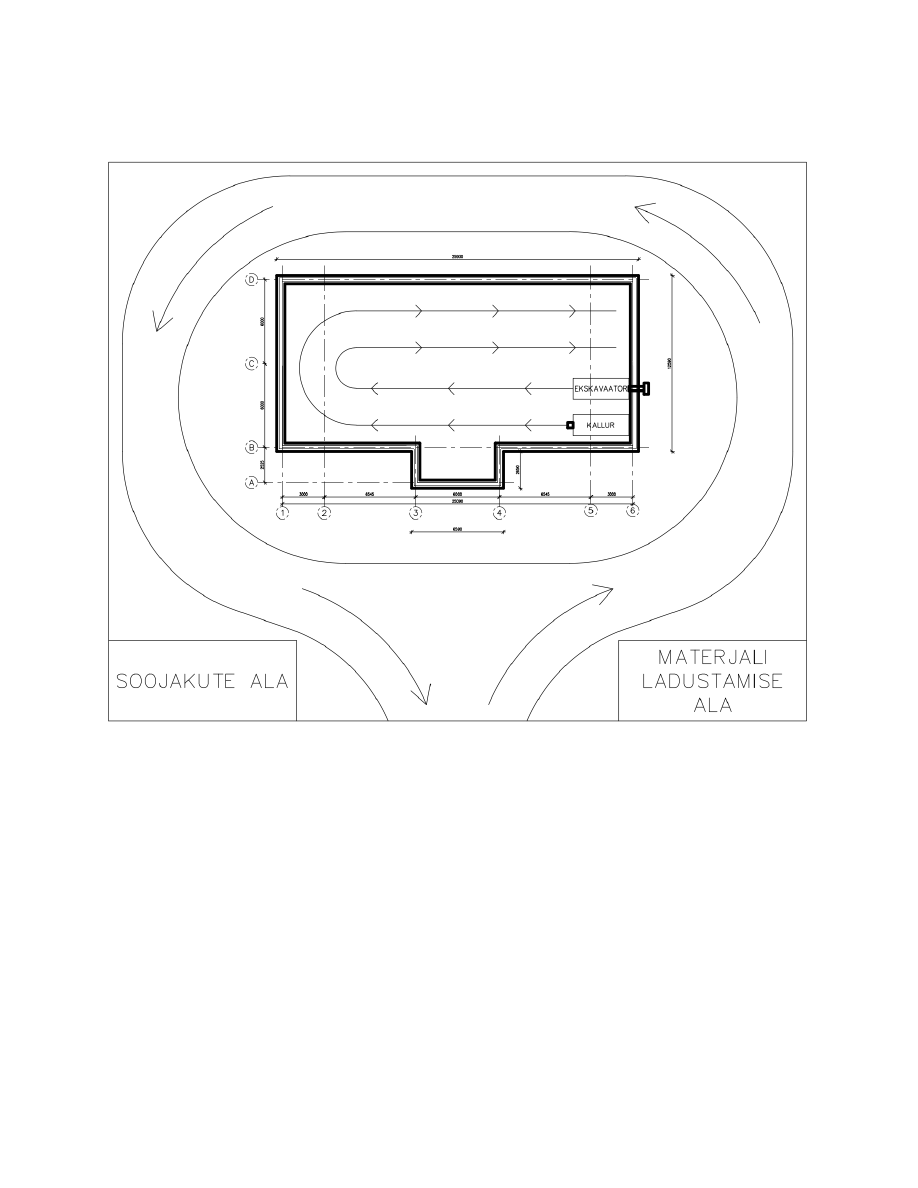

  32  Lisa 3. Ehitustranspordi liikumisskeem

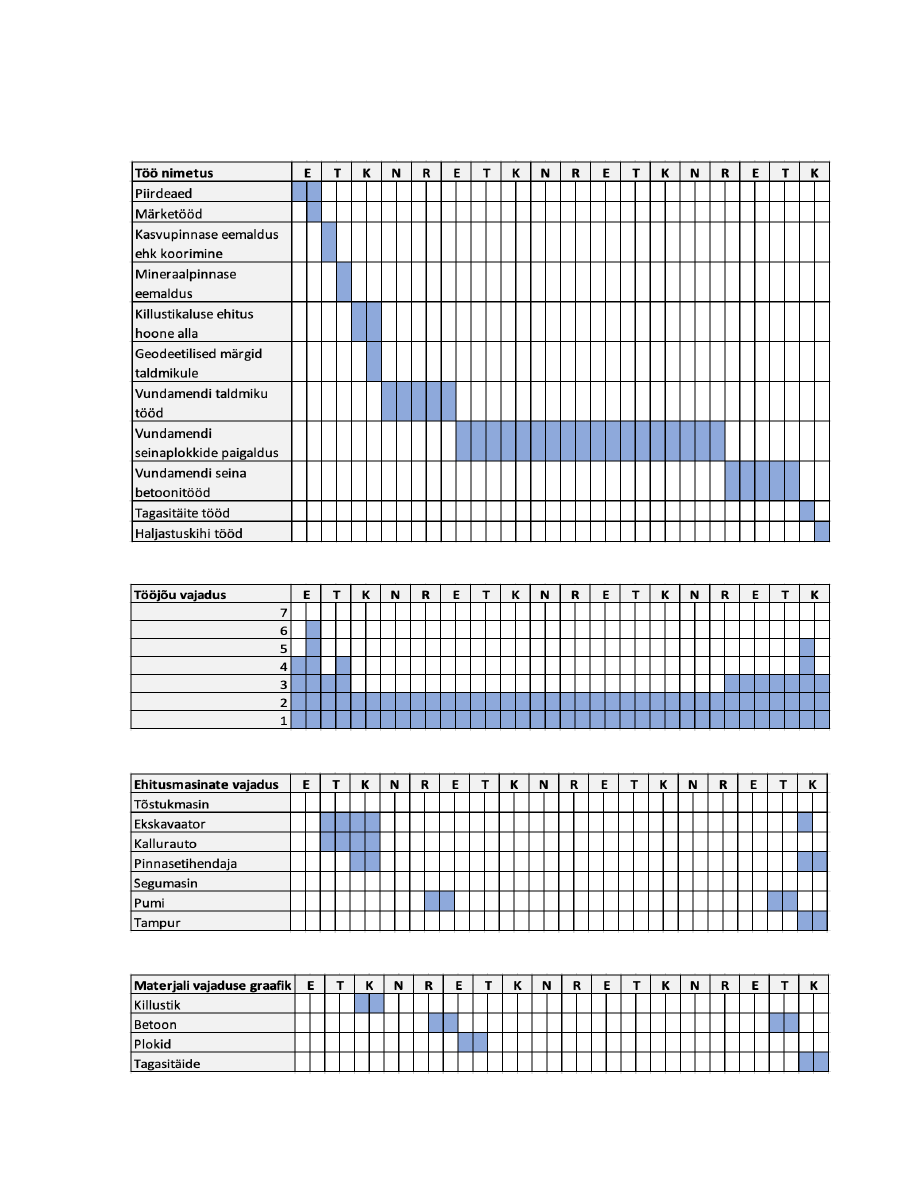

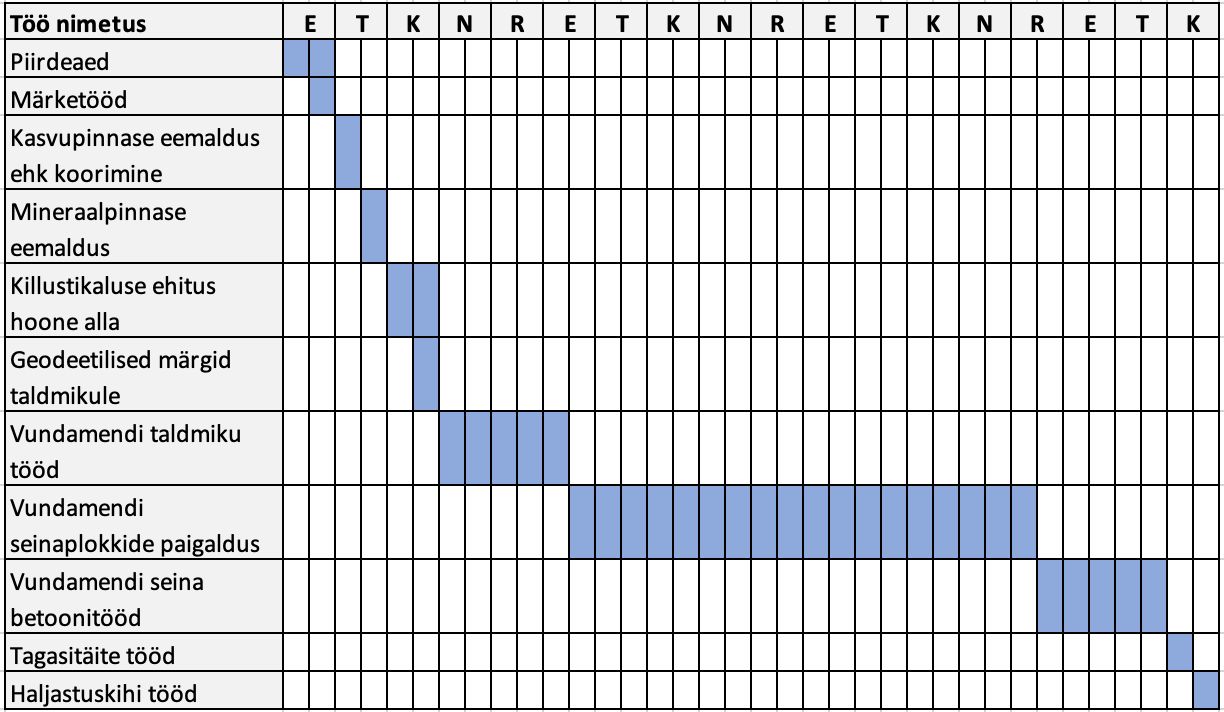

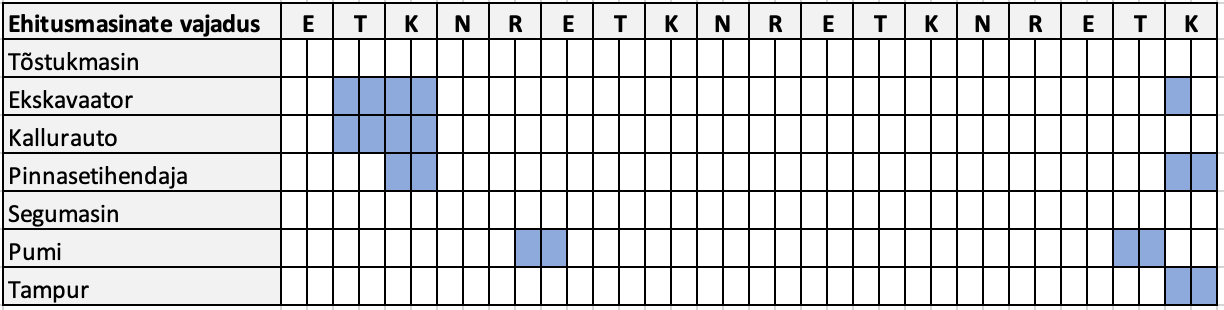

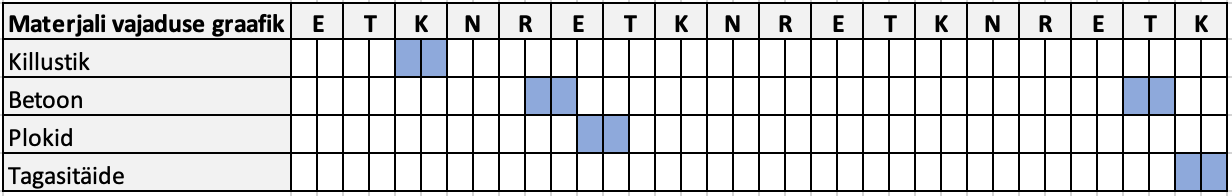

  33  Lisa 4. Mulla- ja vundamenditööde kalendergraafikud
