1. KASUTATUD MÕÕTERIISTAD: 1) Harkkaliiber 2) Mõõteplaatide plokid 2. ESKIIS 3. MÕÕTETULEMUSTE TABEL Tabel 1 Võll ø25 r6 Piirhälved es 0,041 ei 0,028 Piirmõõtmed GuS 25,041 GlS 25,028 Võlli tolerants Ts 0,013 Mõõteplaatide plokid GO (=GuS) 20+5+0,02+0,001 NO GO (GlS) 25+5+0,04+0,001 1. Kui on vaja testida koguaeg seadistatud vahemikku jääva võlliga, siis saab kiiresti testida korduvalt. 2. Kui on muutuvad võllid siis kruvikute ja nihikuga saab palju kiiremini mõõtmistulemuse kätte. 3. Kuna iga lisa mõõteplaadi kasutamisel tekib lisa hälve, kahe mõõteplaadide omavahelise otspindade sobivusest.

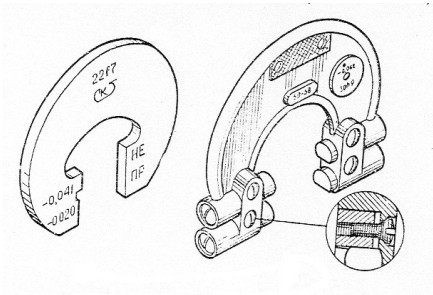

LABORATOORNE TÖÖ 8 Reguleeritava harkkaliibri mõõtu seadmine mõõtplaatidega Leidsin tolerantside tabelist antud võlli piirhälbed ja arvutasin võlli piirmõõtmed. Kaliibri läbiv pool tuli seada suurimale ja mitteläbiv pool vähimale piirmõõtmele. Selleks: 1. Koostasin mõõtplaatplokid läbivale ja mitteläbivale kaliibrile. Näitasin plaatide valiku arvutuse nii, et oleks alustatud väiksemate plaatide valikust. 2. Avasin läbiva kaliibri mõõtetihvti fiksaatori pöörates veidi seda ja siis sellele kergelt koputades kuni see koonuspinnalt vabanes. 3. Asetades mõõtplaatploki otsakute vahele, pöörasin reguleeri-miskruvi nii parajalt, et mõõtplaatplokk liiguks otsakute vahel, kuid ei kukuks sealt omaraskusega välja. 4. Kinnitasin mõõtetihvti fiksaatori. 5. Kordasin operatsioone 3, 4 ja 5 mitteläbiva kaliibri mõõtuseadmi-seks. 6. Näitasin mõõtuseadeid õppejõule. 7
Anton Adoson SILINDRI SISELÄBIMÕÕDU MÕÕTMINE SISEINDIKAATORIGA DIESELLA LABORITÖÖ NR. 10 Õppeaines: MÕÕTMINE JA TOLEREERIMINE Transporditeaduskond Õpperühm: AT 11/21 Juhendaja: J.Tuppits Esitamise kuupäev: 19.11.2015 Allkiri: Tallinn 2015 Töö vahendid: Nr. Nimetus Mõõtepiirkond Täpsus 1. Siseindikaator 20-200 mm 0,01 mm 2. Kruvik 75-100 mm 0,01 mm Töö käik: 1.Mõõta sama kruvikuga 75 – 100 mm eelnevalt koostatud siseindikaatori Diesella mõõtevarda pikkus 3 korral ja kanda tulemused alltoodud tabelisse 1. Mõõtevarrast tuleb mõõta maksimaalse pikkusega ja ilma kokkusurumiseta. 2
Anton Adoson KEERME KESKLÄBIMÕÕDU MÕÕTMINE LABORITÖÖ NR. 12 Õppeaines: MÕÕTMINE JA TOLEREERIMINE Transporditeaduskond Õpperühm: AT 11/21 Juhendaja: J.Tuppits Esitamise kuupäev: 3.12.2015 Allkiri: Tallinn 2015 Töö vahendid: Nr. Nimetus 1. Digitaalne kõrgusmõõdik Töö käik: 1.Mõõta digitaalse kõrgusmõõdikuga graniitaluslaual mõõt M abijuhendi mõõteskeemi alusel kolme traadi abil kahes risttasapinnas 3 korral. Selleks viige kõigepealt mõõdiku mõõteotsik vastu graniitaluslauda ja nullige digitaalskaala. Nüüd võib alustada mõõtmisi. Pöörake tähelepanu, et mõõtevahend paikneks graniitlaual stabiilselt, vajadusel muutke keermega
Anton Adoson AVADE SÜGAVUSE MÕÕTMINE LABORITÖÖ NR. 5 Õppeaines: MÕÕTMINE JA TOLEREERIMINE Transporditeaduskond Õpperühm: AT 11/21 Juhendaja: J.Tuppits Esitamise kuupäev: 3.12.2015 /Allkiri / Tallinn 2015 1. Töövahendid: Nihik (täpsus0,1 mm), sügavuskruvik (täpsus 0,01 mm ja piirkond 0- 75mm). 2. Töökäik: 1.Mõõta kõigi avade sügavused nihikuga. Kanda mõõtetulemused tabelisse 1. 2.Mõõta iga ava sügavust sügavuskruvikuga 3 korda muutes pisut mõõtekohta. Mõõtetulemused (mõõde 1 – 3) kandke tabelisse 1. Mõõtmise juures kasutada vajaliku pikkusega vahetusotsakuid. Arvutage sügavuskruvikuga teostatud 3 mõõtme keskmine tulemus M Erinevad vahetusotsakud annavad 4 mõõtepiirkonda: 0-25 mm; 25-50 mm; 50-75 mm;
Anton Adoson PINNAKAREDUSE MÕÕTMINE LABORITÖÖ NR. 02 Õppeaines: MÕÕTMINE JA TOLEREERIMINE Transporditeaduskond Õpperühm: AT 11/21 Juhendaja: J.Tuppits Esitamise kuupäev: 03.12.2015 Allkiri: Tallinn 2015 1. Töö vahendid: Nr. Nimetus 1. Euroopa pinnakareduse Ra etalon 2. Nõukogude pinnakareduse Ra etalon 3. Profilomeeter Surtronic 2. Töö käik: 1.Määrata visuaalselt pindade pinnakaredus Ra nõukogude etalonidega vastavuses nende pindade töötlemise meetodile (freesimine, treimine, lihvimine jne). 2
Anton Adoson RÕNGA SISELÄBIMÕÕDU MÕÕTMINE SISEKRUVIKUTEGA LABORITÖÖ NR. 11 Õppeaines: MÕÕTMINE JA TOLEREERIMINE Transporditeaduskond Õpperühm: AT 11/21 Juhendaja: J.Tuppits Esitamise kuupäev: 3.12.2015 /Allkiri / Tallinn 2015 1. Töövahendid: Nr. Nimetus Täpsus Vahemik 1. Sisekruvik 0,01 mm 75-88 mm 2. Diesella 0,005 mm 70-80 mm 2. Töökäik: 1. Mõõta detaili siseläbimõõt sisekruvikuga kolm korda kahes risttasapinnas ning kanda mõõtetulemused Tabelisse 1. Arvutada eri mõõtesihtide keskmine mõõt K. 2. Mõõta rõnga siseläbimõõt kolmepunktilise sisekruvikuga Diesella kolm korda muutes mõõtmise sihti ja kanda mõõtetulemused Tabelisse 1. Arvutada keskmine mõõt K. Joonis 1
Anton Adoson ISTUARVUTUS KODUNE TÖÖ NR. 02 Õppeaines: TOLEREERIMINE JA MÕÕTETEHNIKA Transporditeaduskond Õpperühm: AT 11/21 Juhendaja: dotsent: Karl Raba Esitamiskuupä 2015-09-22 ev: Allkiri: Tallinn 2015 KODUNE TÖÖ NR. 2 - ISTU ARVUTUS 2.1 Lähte ülesanne Leida lähteandmetega [2.1] määratud istu tolerantsid, teha istude arvutus kujutada ist skemaatiliselt, sobivas mõõtkavas ja anda istu kompleksne tähis, mis koostejoonisele Ava Võll Nimetus Tähis Suurus Tähis Suurus (mm) (mm) 1
