Keerme läbimõõdu mõõtmine (0)

Anton Adoson
KEERME KESKLÄBIMÕÕDU MÕÕTMINE
LABORITÖÖ NR. 12
Õppeaines: MÕÕTMINE JA TOLEREERIMINE
Transporditeaduskond
Õpperühm: AT 11/21
Juhendaja : J. Tuppits
Esitamise kuupäev: 3.12.2015
Allkiri :
Tallinn 2015
Töö vahendid:
Nr.
Nimetus
1.
Digitaalne kõrgusmõõdik
Töö käik:
1.Mõõta digitaalse kõrgusmõõdikuga graniitaluslaual mõõt M abijuhendi mõõteskeemi alusel kolme traadi abil kahes risttasapinnas 3 korral. Selleks viige kõigepealt mõõdiku mõõteotsik vastu graniitaluslauda ja nullige digitaalskaala. Nüüd võib alustada mõõtmisi.
Pöörake tähelepanu, et mõõtevahend paikneks graniitlaual stabiilselt , vajadusel muutke keermega detaili ja kõrgusmõõdiku asukohta .
2.Kandke kõik mõõdetud tulemused mõõtetulemuste Tabelisse 1. Arvutage mõõt M, mis on eri mõõtekohtade 6 mõõdu keskmine.
3.Arvutada keerme keskläbimõõt d2teg valemiga
d2teg = M – 3 dtr + 0,866 P (lähteandmed abijuhendist)
3.Arvutada keerme teoreetiline keskläbimõõt d2teor valemiga
d2teor = d – 3 + 0,077, kus d on keerme välisläbimõõt, mis mõõtke ise kõrgusmõõdikuga (valem kehtib keermesammule 4,5 mm).
4.Arvutada tegeliku ja teoreetilise keskläbimõõdu vahe (mõõtemääramatus)
Δ d2 = d2teg - d2teor

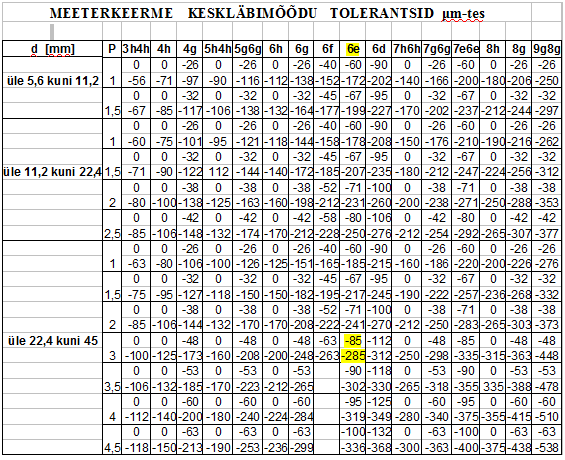

5.Määrake kasutades arvutatud Δd2 abijuhendi tolerantside tabelist keerme täpsusklass vastavalt keerme parameetritele.
6.Muu töö teostamiseks vajalik informatsioon ja lähteandmed saadakse õppeklassis töökohal olevast abijuhendist.
7. Esitage töö tulemused õppejõule. Peale töötulemuste ülevaatamist õppejõu poolt korrastage töökoht.
8.Vormistage laboratoorse töö protokoll vastavalt „Tolereerimise ja mõõtetehnika laboratoorsete tööde aruannete vormistamine“ nõuetele ning esitage õppejõule hindamiseks.
Tabel 1.
Mõõtesiht
M1, mm
M2, mm
M3, mm
M,
mm
d2teg,
mm
d2teor,
mm
Δd2,
mm
Täpsusklass
A-A
42,23
42,28
42,24
42,29
38,417
38,827
-0,41
7e6e
B-B
42,34
42,32
42,37
Ovaalsus
0,11
0,04
0,13
ovaalsusm1= 42,34 – 42,23= 0,11 (mm)
ovaalsusm2= 42,32 – 42,28= 0,04 (mm)
ovaalsusm3= 42,37 – 42,24= 0,13 (mm)
d2teg = 42,29 – 3 * 2,59 + 0,866 * 4,5 = 38,417 (mm)
d2teor = 41,75 -3 + 0,077 = 38,827 (mm)
Δ d2 = 38,417 – 38,827 = - 0, 41 (mm)
Järeldused:
Õppisin kasutama digitaalset kõrgusmõõdikut ning arvutama keerme kesk läbimõõdu mõõtmist. Laboril tekkisid arusaamatused mõõtmisel, kuid lõpuks sain aru, kuidas teha ning labor sai tehtud. Mõõtmised olid lõppkokkuvõttes täpsed ning arvutuskäigud olid loogilised .
