Reguleeritava harkkaliibri mõõtu seadmine mõõtplaatidega (0)

Tallinna Tehnikakõrgkool - Metroloogia - Tolereerimine ja mõõtetehnika

5 VÄGA HEA

LABORATOORNE TÖÖ № 8
Reguleeritava harkkaliibri mõõtu seadmine mõõtplaatidega
Leidsin tolerantside tabelist antud võlli piirhälbed ja arvutasin võlli piirmõõtmed. Kaliibri läbiv pool tuli seada suurimale ja mitteläbiv pool vähimale piirmõõtmele.
Selleks:

Koostasin mõõtplaatplokid läbivale ja mitteläbivale kaliibrile. Näitasin plaatide valiku arvutuse nii, et oleks alustatud väiksemate plaatide valikust.
2. Avasin läbiva kaliibri mõõtetihvti fiksaatori pöörates veidi seda ja siis sellele kergelt koputades kuni see koonuspinnalt vabanes.

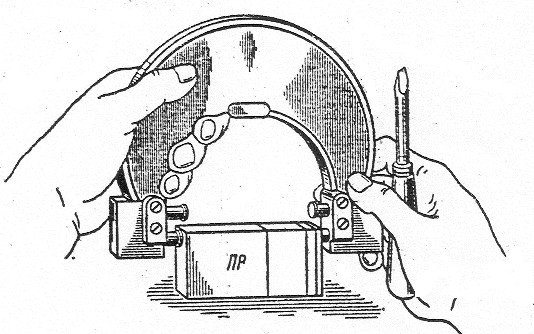

Asetades mõõtplaatploki otsakute vahele, pöörasin reguleeri-miskruvi nii parajalt, et mõõtplaatplokk liiguks otsakute vahel, kuid ei kukuks sealt omaraskusega välja.

Kinnitasin mõõtetihvti fiksaatori.

Kordasin operatsioone 3, 4 ja 5 mitteläbiva kaliibri mõõtuseadmi-seks.

Näitasin mõõtuseadeid õppejõule.

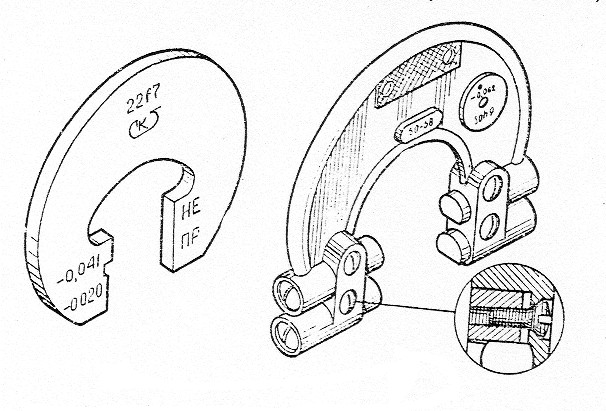

Aruandesse joonestasin reguleeritava harkkaliibri kohtlõigetega, et selguks kruvide asend ja otstarve.
Kasutatud mõõteriistad ja seadmed :
Mõõteriist nr.
Nimetus
Mõõtepiirkond
1.
Reguleeritav harkkaliiber
25-28 mm
Töö lühikirjeldus ja andmed:
Reguleeritav harkkaliiber tuli seada etteantud võlli ø26(f7) kontrollimiseks. Kõigepealt leidsin tolerantside tabelist numbrilised piirhälbed antud tolerantsitsoonile.
Need on: eU, shaft= -0,020
eL, shaft= -0,041
Võlli piirmõõtmed on seega: dmax = 25,980
dmin= 25,959
Kaliibri mõõtmed ja vajalikud pikkusmõõtplaadid on seega:
GO (läbiv)= dmax= 1,48 + 4,5 + 20= 25,980
NOT GO (mitteläbiv)= dmin= 1,009 + 1,05 + 1,9 + 2 + 20= 25,959

.DOC Laadi alla originaalfail 2 lk · .doc · 74 allalaadimist

Reguleeritava harkkaliibri mõõtu seadmine mõõtplaatidega #1

Reguleeritava harkkaliibri mõõtu seadmine mõõtplaatidega #2

50 punkti Autor soovib selle materjali allalaadimise eest saada 50 punkti.

~ 2 lehte Lehekülgede arv dokumendis

2012-10-24 Kuupäev, millal dokument üles laeti

74 laadimist Kokku alla laetud

0 arvamust Teiste kasutajate poolt lisatud kommentaarid

helari Õppematerjali autor

Labor Nr. 8

Reguleeritava harkkaliibri mõõtu seadmine mõõtplaatidega harkkaliiber Reguleeritav harkkaliiber
