Masinatehnika kodutöö nr 4 - Detaili- ja koostejoonis (0)

5 VÄGA HEA
Punktid
TTÜ KURESSAARE KOLLEDŽ
KODUTÖÖ nr. 4
Detaili- ja koostejoonis
Juhendaja : emeriitprofessor Maido Ajaots
Kuressaare 2012
Kodutöö nr 4
Detaili- ja koostejoonise põhinõuded
Detaili joonisel esitatakse võimalikult vähe projektsioone, vaateid ja lõikeid. Nii piisab pöördkehade kujutamiseks ühest vaatest koos lõigete ja väljatoodud kujutistega. Joonisel peavad olema kõik andmed, mis määravad detaili kuju, mõõtmed, mõõtmete piirhälbed, kuju- ja asendihälbed, pinnakaredusnäitajad ja muud vajalikud andmed.
Detaili joonis ei sisalda tehnoloogilisi juhiseid. Seetõttu ei kujutata tehnilistes nõuetes tehnoloogiliseks baasiks olevaid tsentriavasid. Kui tsentriava peab olema keermestatud, siis märgitakse ainult keerme mõõtmed.
Kui kruvide, tihvtide ja muud kinnitusdetailide avad töödeldakse koostamisel, ei kujutata neid avasid detaili joonisel ja ei märgita tehnilistes nõuetes. Kõik vajalikud admed kantakse koostejoonisele.
Iga detaili joonis tehakse standardformaadiga lehele ja varustatakse kirjanurgaga. Formaadil A4 paigutatakse kirjanurk piki joonise lühemat külge, teistel – piki pikemat külge. Detaili kujutatakse joonisel nii, nagu ta kinnitatakse tööpinki. Pöördkehade detailide (võll, hammasratas, puks jne) telg paigutatakse rööbiti kirjanurgaga.
a) Geomeetriliste tolerantside (kuju- ja asenditolerantsid) määramine (seletuskirjas)
b) Joonis peab olema tehtud mõõtkavas
c) Istamis,- ahel- ja gabariitmõõtmed (tolerantsiga)
Mõõtmete kordamine põhjustab vigu ja praaki valmistamisel ning on seetõttu keelatud.
Mõõtmed tohivad korduda juhul, kui ühte neist nimetada teatmemõõtmeks. Nad märgitakse tärniga ja tehnilistesse nõuetesse kirjutatakse * teatmemõõtmed.
d) Geomeetrilised tolerantsid joonisel, kaasa arvatud otspindade tolerantsid, nende baasid
e) Pinnakaredus , kaasa arvatud otspindade omad; paremal nurgal ühesuguste pindade karedus (“ tühja“ sümboliga)
f) Võlli telg peab paiknema paralleelselt kirjanurga pikema küljega
g) Lõiked A-A, B-B, kus on liistu sooned
h) Soone tolerantsid- mõõtme- ja asenditolerantsid koos uue (teise) baasiga
i) Tehnilised tingimused
1. Kõvadus HB ..... välja arvatud tähistatud koht
2. Märkimata raadiused ..... mm
3. *Lõikeriistaga määratud mõõde (või Teatmõõtmed)
4. Mõõtmete märkimata piirhälbed h14; H14; ±IT14 (kirjanurgas)
5. Tsementeerida h = ......; HRC .....
6. Valukalded ....
Koostejoonis
a) Tükitabel, kõik elemendid (detailid), alakoostud, standardsed tooted, materjalid
b) Joonisele kantakse gabariitmõõtmed (pikkus, laius, kõrgus) ning mõõtmed, millega tuleb arvestada antud koostu kokkumonteerimisel või ühendamisel teiste koostudega, avade jaotusringjoone mõõtmed jne
c) Kokkupuutuvate detailide eristamiseks valitakse erinev viirutuse suund või muudetakse viirutusjoone vahekaugust
d) Veotelje lõige A-A , kõik elemendid on mõõtkavas
e) Keermesliide , keermesniit – pideva peenjoonega
f) Tihend – viirutusjooned risti omavahel ja kinnitatud soones, tihendi otspind ei kontakteeru teise pinnaga
g) Distantspuksid on nihutuse vältimiseks mööda telge
h) Laagersõlm (laagerdus) on korrektselt vormistatud , joonistatud

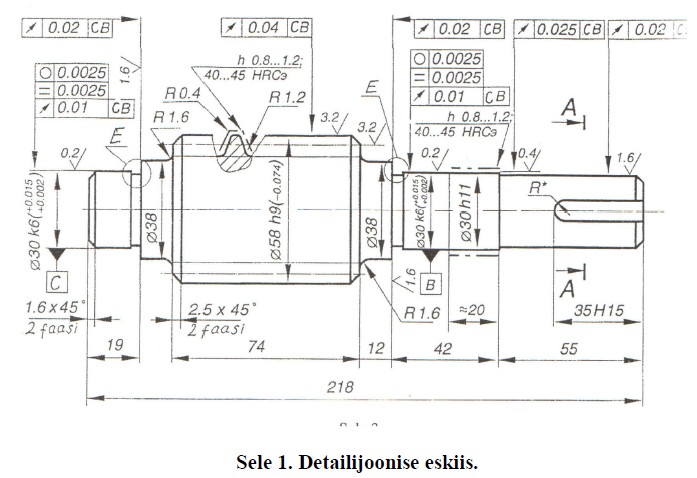

Detailijoonis eskiis
- võlli ringsuse ja pikiprofiili tolerantsid veerelaagri kohal 25 μm.
- võlli radiaalviskumise tolerants ühise telje CB suhtes.
- näitab pinnakaredust (freesimine).
- näitab võlli faase , 1,6 laius, 45 kraadiga.
- näitab hambumistrapetsi kõrgust.
- kõva materjal, karastatud teras ( karastussügavus 40-45 vahel).
- baaspinna tähis.
Koostejoonise fragment
Ø 72 H7/ d11 - väliskaane ja korpuse ava piirmõõtmed.
Kesta ava suurim piirmõõde võib olla 72.030 mm
Kesta ava vähim piirmõõde võid olla 72.000 mm
Kaane suurim piirmõõde 71.900 mm
Kaane vähim piirmõõde 71.710 mm
Suurim lõtk 0.320 mm
Vähim lõtk 0.100 mm
Keskmine lõtk 0.210 mm
Ø 30 L0 / k6 - võlli piirmõõtmed laagri valikule.
Võll suurim piirmõõde 30.018 mm
Võlli vähim piirmõõde 30.002 mm
Ø 72 H7 / l 0 - ava piirmõõtmed laagri valikule.
Ava suurim piirmõõde 72.030 mm
Ava vähim piirmõõde 72.000 mm
Ø 40 H7 / k6 - hammasratta ja võlli piirmõõtmed.
Hammasratta ava suurim piirmõõde 40.025 mm
Hammasratta ava vähim piirmõõde 40.000 mm
Võlli suurim piirmõõde 40.018 mm
Võlli vähim piirmõõde 40.002 mm
Suurim lõtk 0.023 mm
Vähim lõtk -0,018 mm
Keskmine lõtk 0.0025 mm
Ø 30 E9 / k6 - võlli ja distantspuksi piirmõõtmed.
Puksi ava suurim piirmõõde 30.112 mm
Puksi ava vähim piirmõõde 30.050 mm
Võlli suurim piirmõõde 30.018 mm
Võlli väiksem piirmõõde 30.002 mm
Suurim lõtk 0.110 mm
Vähim lõtk 0.032 mm
Keskmine lõtk 0.071 mm
Ø 30 L0 / k6 - võlli piirmõõtmed laagri valikule.
Võlli suurim piirmõõde 30.018 mm
Võlli vähim piirmõõde 30.002 mm
Ø 30 L0 / h11 - võlli piirmõõtmed tihendile.
Võlli suurim piirmõõde 30.000 mm
Võlli vähim piirmõõde 29.840 mm
Ø 72 H7/ h8 - laagri ja distantspuksi piirmõõtmed.
Puksi ava suurim piirmõõde 72.030 mm
Puksi ava vähim piirmõõde 72.000 mm
Laagri suurim piirmõõde 72.000 mm
Laagri vähim piirmõõde 71.954 mm
Suurim lõtk 0.076 mm
Vähim lõtk 0.000 mm
Keskmine lõtk 0.038 mm
Ø 92 H7/ k6 - korpuse ja distantspuksi piirmõõtmed.
Korpuse ava suurim piirmõõde 92.035 mm
Korpuse ava vähim piirmõõde 92.000 mm
Puksi suurim piirmõõde 92.025 mm
Puksi vähim piirmõõde 92.003 mm
Suurim lõtk 0.032 mm
Vähim lõtk -0.025 mm
Keskmine lõtk 0.0035 mm
