Kokkupandav laud
Sissejuhatus:
On vaja konstrueerida selline kokkupandav laud, mis võtaks vähem ruumi, oleks mugav kasutamiseks, käiks kiiresti lahti ja samaks oleks odav.
Laul on mõeldud kuue inimese kasutamiseks. Laud on selline koht, mille ümber kogunevad inimesed nii probleemilahendamiseks, kui ka meelelahutamiseks. Ta peaks olema piisavalt suur ja mugav.
№ 1

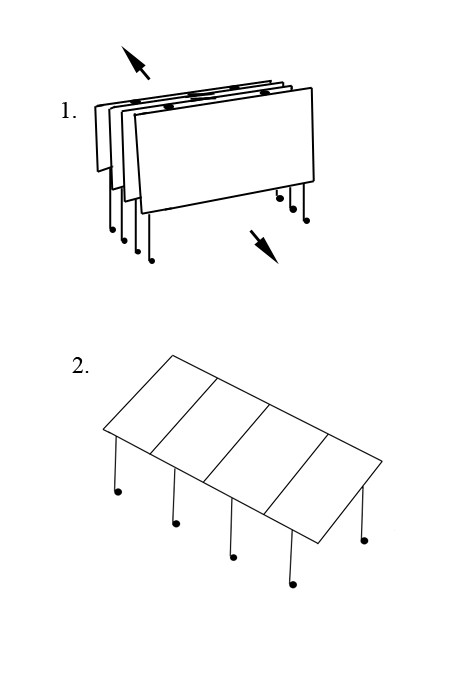

1. Kokupandud asendis laud näeb välja nagu „kortspill”. Pealmise tasapinna osad on ühendatud omavahel spetsiaalse mehhanismidega. See laud on raataste peal, teda on väga mugav transportida.
2. Laud käib lahti, raatsate abil see on väga lihtne ja ta on valmis kasutamiseks.
№ 2

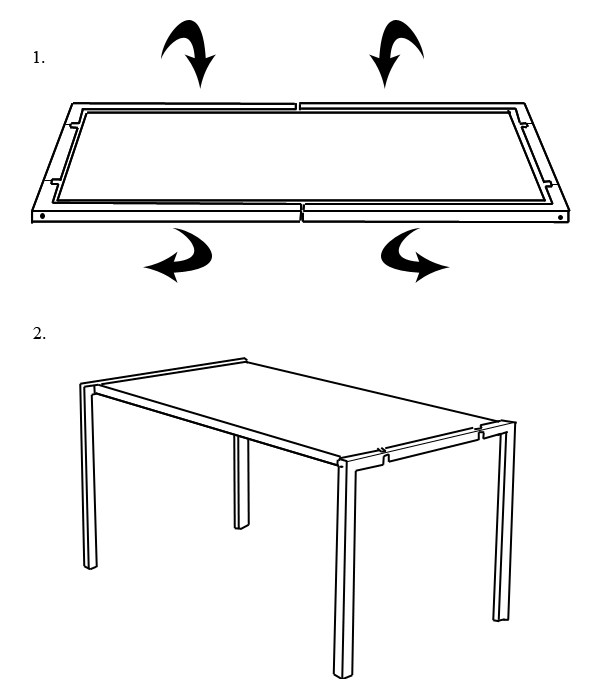

1. Nii näeb välja laud kokkupadud asendis. Keskel asub töötasapind ja äärtel on lauajalad, mis on kinnitatud vasakul ja paremal tööpinna külge aasadega. Lauajalad käivad lahti joonise näidatud noeltega suunas.
2. Laud on valmis kasutamiseks.
№ 3

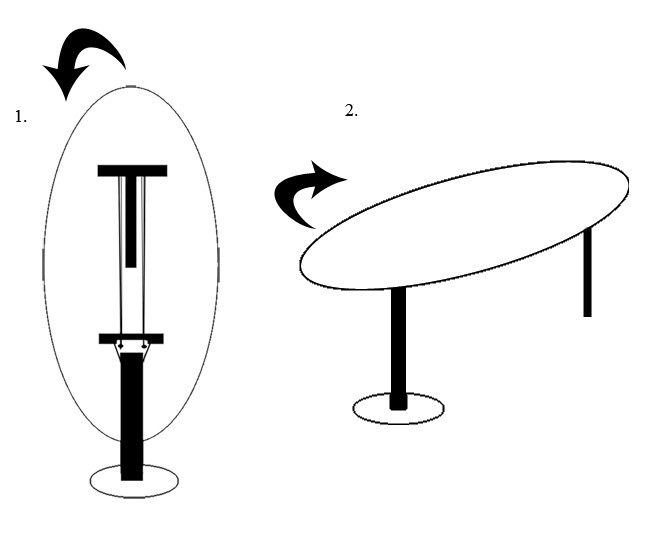

1. Kokkupandud asendis laud seisab vertikaalselt ja toetub püsikindla jalale . Kõrgemal on veel üks jalg – liikuv.
2. Kui töötasapind käib alla, siis liikuv lauajalg ka langeb alla ja toetab töötasapinna. Laud on valmis kasutamiseks.
Idee! =)
Selle laua tasapind võiks olla löögikindlapeeglist. Nii siis kokkupandud asendis teda võiks kasutada nagu peegel .
№ 4

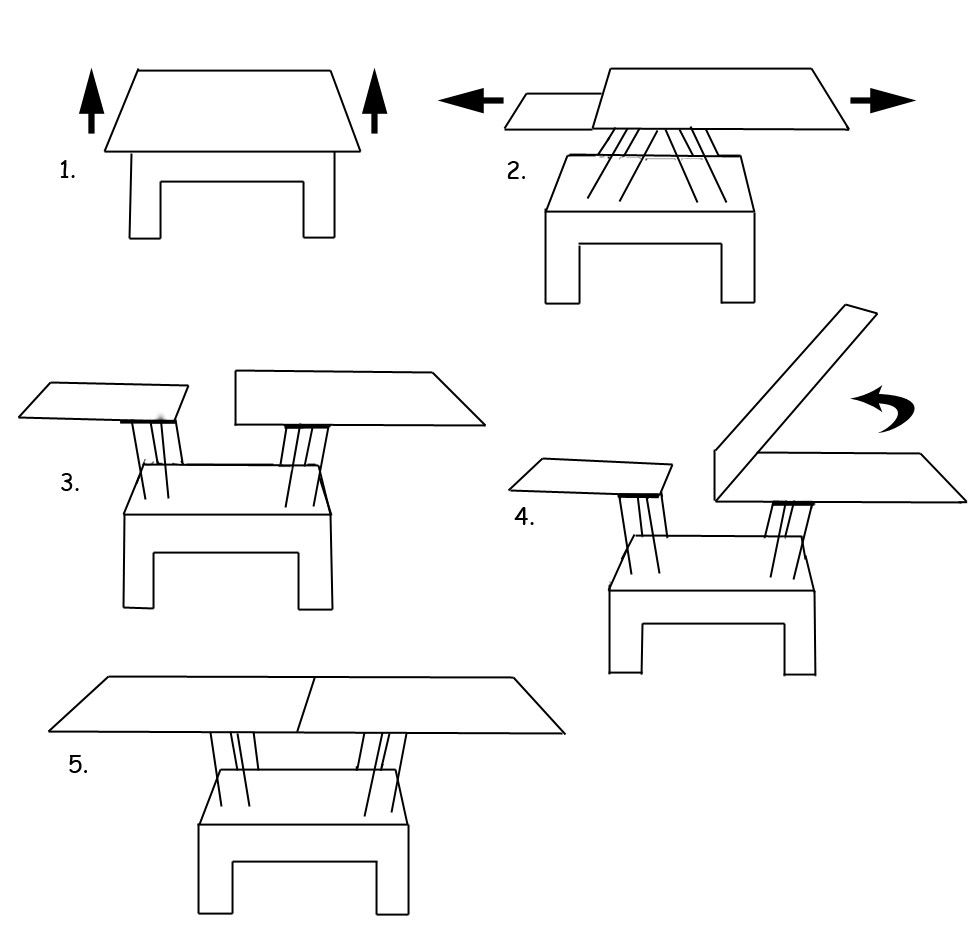

1. Ülemine lauaosa tõuseb ülese. Ta fikseerub metalljalgadel.

Allapoolt tõmbub välja veel üks tasapind - abitasapind
3. Selles asendis laud on kõlblik kasutamiseks ka, ta kosneb kahest tööpinast.

Suurema lauaosa lauaplaat käib lahti ja toetub abitasapinna peale

Laud on valmis kasutamiseks.
№ 5

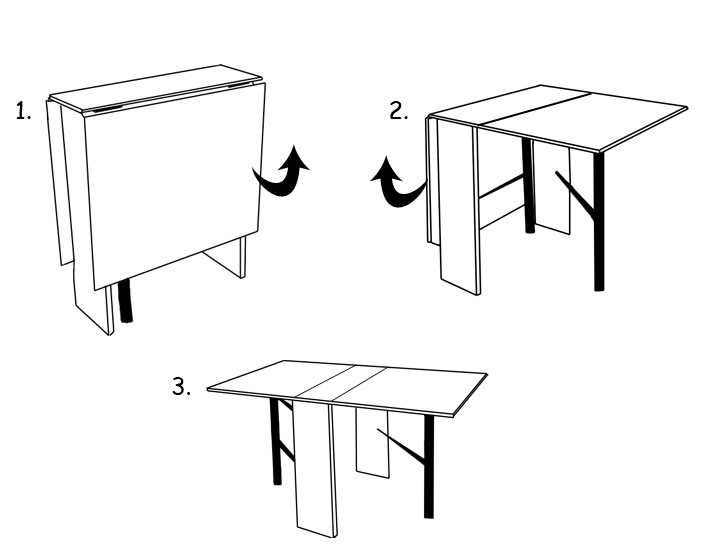

1. Nii näeb välja laud kokkupadud asendis. Teeme lahti üks lauapool.
2. Ta fikseerub metalljalaga selleks, et hoidma püsikindlust.
Siis avame laua teine osa.
3. Laua teine osa ka fikseerub metalljalaga. Nüüd laud on valmis kasutamiseks.
1-10...
suur arv-hea tulemus
Morfoloogiline maatriks seadme omaduste osakaalu hindamiseks:
Nr
Omadus
Osakaal
1
2
3
4
5
1
Hind (madal)
8
6*8=48
8*4=32
7*8=56
6*8=48
6*8=48
2
Kaal (väike)
6
5*6=30
5*6=30
6*6=36
5*6=30
6*6=36
3
Hoolduskulud (madalad)
2
3*2=6
3*2=6
4*2=8
5*2=10
3*2=6
4
Töökindlus (kõrge)
10
8*10=80
8*10=80
10*10=100
9*10=90
9*10=90
5
Ohutus (ohutu)
9
8*9=72
9*9=81
10*9=90
9*9=81
8*9=72
6
Kasutamislihtsus (lihtne)
9
8*9=72
7*9=63
9*9=81
9*9=81
8*9=72
7
Mugavus (kõrge)
10
10*10=100
10*10=100
10*10=100
10*10=100
10*10=100
408 392 471 440 424
Laud № 3 on parim variant!
Kokkuvõte:
Oli vaja konstrueerida selline kokupandav laud, mis oleks kompaaktne, mugav ja lihtne kasutamiseks.
„Morfoloogiline maatriks seadme omaduste osakaalu hindamiseks” näitaks, et parim varian on № 3.
Laud № 3 on mitte väga odav aga tal on mitu funktsiooni:
1. Kokkupandav laud
2. Suur peegel
Laud on ohutu, sest ta on tehtud löögikindlapeegel klaasist. Ta on lihtne kasutamiseks ja väga mugav. Ovaalne (ümargune) laud on parem kui kandiline , sest kõik kes istuvad laua taga on võrdsed (keegi ei istu nurga otsas).
Selline kokkupandav laud on parim probleemilahendus suure perele.
