Kodune töö V - Pressliide (1)

Tallinna Tehnikaülikool - Masinaehitus - Masinaelemendid i

5 VÄGA HEA

MHE0041 MASINAELEMENDID I
Kodutöö nr. 5
Variant nr.
A - 9
B - 0
Töö nimetus: Pressliide
Üliõpilane (matrikli nr ja nimi)
Rühm:
MAHB32
Juhendaja :

Sivitski
Töö esitatud:
Töö parandada:
Arvestatud:
Ülesande püstitus:

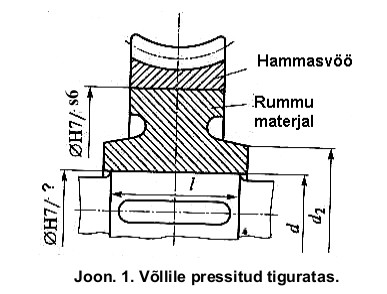

Valida istu pressliite moodustamiseks. Pressliite moodustavad detailid on tiguratas ja võll (vt joon. 1), (liistliidet pole vaja arvesse võtta).
Tiguratta rummu materjal on valuteras 1.0558 DIN 1681 (σТ = ReH = 300 MPa), võlli materjal on teras C45 (σТ = ReH = 370 MPa). Liite koostamine - pressimine. Keskmine töötemperatuur on 40ºC. Tõrgedeta töö tõenäosus on 95% ehk töökindluse tegur P = 0.95.
T = 1100 Nm
Fa = 2000 N
[S] = 2,5
d = 90 mm
d2 = 70 mm
l = 100
Ra = 0.6 μm
Analüüsida, mis on pressliite eelised ja puudused võrreldes eelmises kodutöös projekteeritud liist - ja hammasliitega.
Ülesande lahendus:

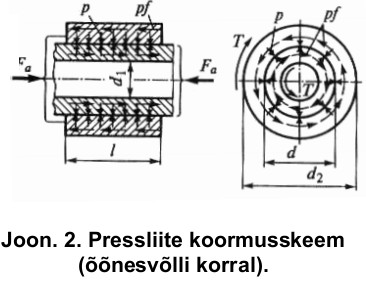

Pressliitega ülekantav telgjõud:
kus p on pressliite kontakti survepinge ; K≈1,5...2 on varutegur ja f on hõõrdetegur (terasvõlli ja rummu korral f =0,1...0,2)
Pressliitega ülekantav pöördemoment:
Pressliitega ülekantav pöördemomendi ja telgjõu koosmõju:
Võtame, et f = 0,1 ja K = 2,5 . Määratakse pressliite kontakti survepinge p, mis peab tekkima kontaktialas, et tagada antud koormuse ülekandmise:
kus liitele mõjuv ringjõud:
Ft = 2T/d = 2200 * 103 / 90 = 24,4 kN
Määratakse liite arvutuslik ping Narv seosest:
, kus
E1 ja E2 on võlli ja rummu materjali elastsusmoodulid;
μ1 ja μ2 on võlli ja rummu materjali Poissoni tegurid.
Teras E ≈ (21...22)∙104 MPa ; μ ≈ 0,3
Seega Narv :
0,041 mm
C1 = 0,7
C2 = 3,76
Määratakse nõutud minimaalne arvutuslik parandiga ping seosest:
0,041 + 0,015 = 0,056 mm
ISO 286 piirhälvete tabelitest sellise tõenäose pingu võib garanteerida ist Ø90 H7/t6, mille ES = 35 μm; EI = 0 ning es = +113 μm; ei = + 91 μm.
Nmintabel = 0,091 – 0,035 = 0,056 mm ja Nmaxtabel = 0,113 – 0 = 0,113 mm.
Nmintabel = Nminarv
Kontrollime, kas nõutud ping on tagatud, kui arvutada tõenäose pingu, P = 0,97. Arvutatakse tõenaosed minimaalsed ja maksimaalsed pingud:
Na = ( Nmax + Nmin)/2 = (0,113 + 0,056) / 2 = 0,0845 mm
TD = 0,03 mm
Td = 0,022 mm
Cp = 0,27
0,0745
0,372
0,0945
Järelikult tõenäosusega P = 0,95 satub liite ping vahemikku 0,0745 mm kuni 0,0945 mm (või 95% pingudest on selles vahemikkus).
Seega tõenäone minimaalne ping on suurem nõutavast arvutuslikust parandiga pingust:
Ntmin > Nminarv ehk 0,0745 > 0,056 mm - s.t liide on piisavalt tugev.
Viimasena kontrollitakse, et valitud pingistu korral liite kontaktialas tekkiv survepinge ei põhjustaks materjali voolamist . Maksimaalne lubatav pinge rummule (väärtus, mis on üle pT väärtuse põhjustab materjali voolamist):
98 MPa
Maksimaalne lubatav survepinge võllile (et vältida materjali voolamist):
185 MPa
Saadud pingistu maksimaalne arvutuslik ping lähtudes maksimaalsest tõenäosest pingust ja parandist u:
0,0795
Sellele pingule vastav survepinge:
42 MPa
Järeldus: valitud pingist Ø90 H7/t6 ei põhjusta plastseid deformatsioone võlli ja rummu kontaktialas isegi maksimaalse tõenaose pingu juures.
Hõõrdliidte eelised ja puudused võrreldes seondliidetega
Hõõrdliidete eelisteks on:
1. Võllil ja rummul puuduvad nõrgestused (liistusooned jt).
2. Puudub nurklõtk seega neid võib kasutada reverseerivates ülekannetes.
Pressliite puudusteks on:
1. Puudub võlli ja rummu asendi reguleerimise võimalus.
2. Keerukas paigaldada ja lahtivõtta (pressimine või koostamine temperatuuri gradiendiga).
3. Kõrged nõuded liite pindade mõõtmete ja kuju täpsusele.
4. Liite võlli vastupidavus tsüklilistele koormustele väheneb.
5. Kontaktpindade vigastamise oht liite saamisel pressimisega.
