Masinaelemendid I - Kodutöö V - Pressliide (1)

MHE0041 MASINAELEMENDID l TTÜ MEHHATROONIKAINSTITUUT
4 EAP - 1-0-2- H MASINAELEMENTIDE JA PEENMEHAANIKA ÕPPETOOL
__________________________________________________________________________________
MHE0042 MASINAELEMENDID I
Kodutöö nr. 5
Variant nr.
A - 2
B - 0
Töö nimetus: Pressliide
Üliõpilane (matrikli nr ja nimi)
Rühm:
Juhendaja :
Alina Sivitski
Töö esitatud:
Töö parandada:
Arvestatud:

KODUTÖÖ NR. 5

Pressliite tugevusarutus ja pingistu valik
Valida istu pressliite moodustamiseks. Pressliite moodustavad detailid on tiguratas ja võll (vt joon. 1),( liistliidet pole vaja arvesse võtta).
Koormused, liite (istu) nimimõõde (võlli läbimõõt) ja varuteguri väärtus valitakse vastavalt õppekoodi viimasele numbrile (А):
A
0
1
2
3
4
5
6
7
8
9
T, Nm
500
600
700
750
800
850
900
950
1000
1100
Fa, N
900
1100
1300
1400
1500
1600
1700
1800
1900
2000
[S]
1,5
1,6
1,7
1,8
1,9
2
2,2
2,3
2,4
2,5
d, mm
35
40
45
50
55
60
70
80
85
90
Tinglik rummu läbimõõt, rummu laius ja pinnakaredus valida õppekoodi eelviimase numbri (В) järgi:
B
0
1
2
3
4
5
6
7
8
9
d2 = =(d+20...40)
mm
Vasta- valt
d -le
Vasta-valt
d -le
Vasta-valt
d -le
Vasta-valt
d -le
Vasta-valt
d -le
Vasta-valt
d -le
Vasta-valt
d -le
Vasta-valt
d -le
Vasta-valt
d -le
Vasta-valt
d -le
l, mm
100
100
100
100
100
100
100
100
100
100
Ra; μm
0.6
0.6
0.8
0.8
0.8
1.6
1.6
1.6
1.6
1.6

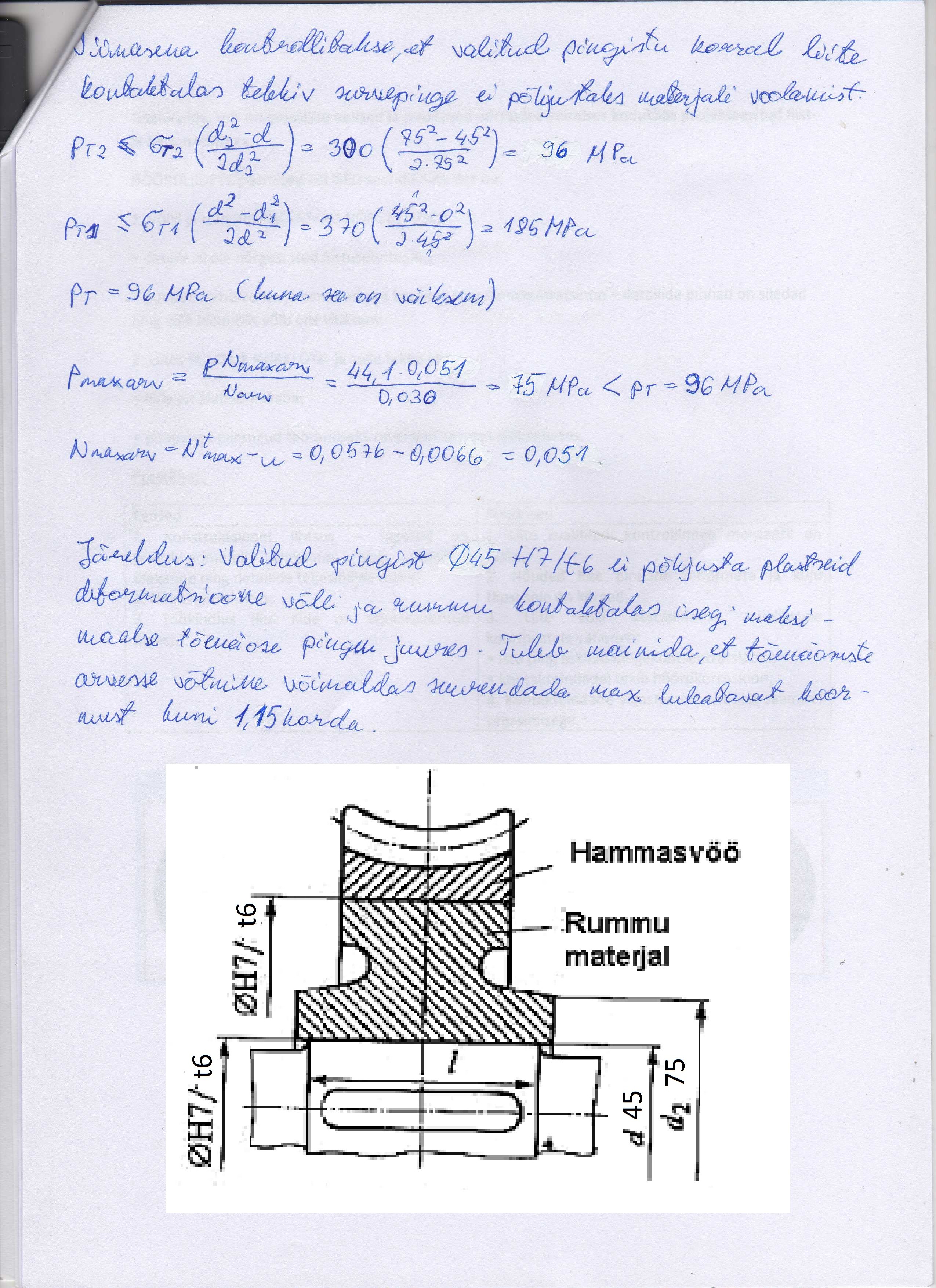

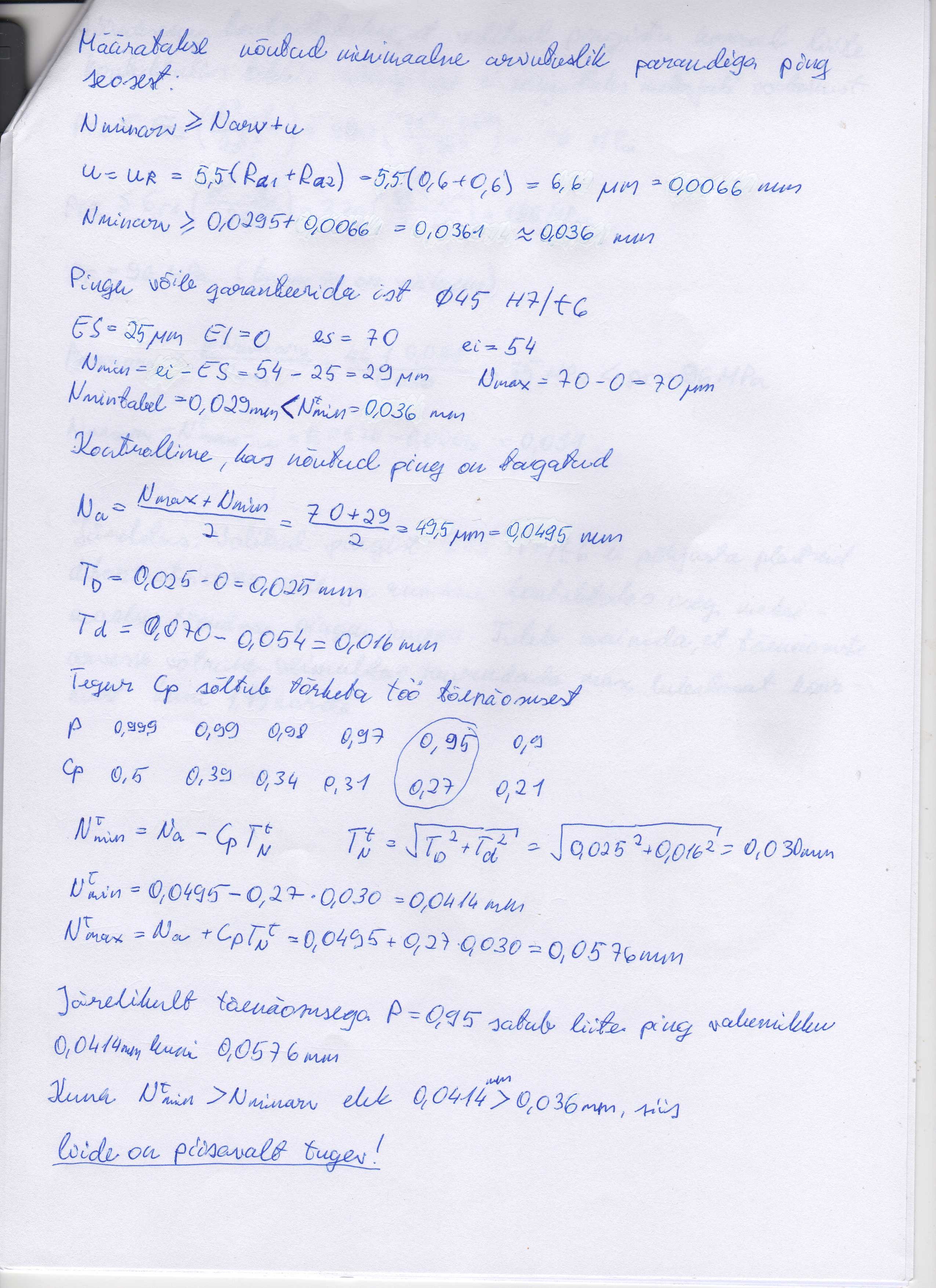

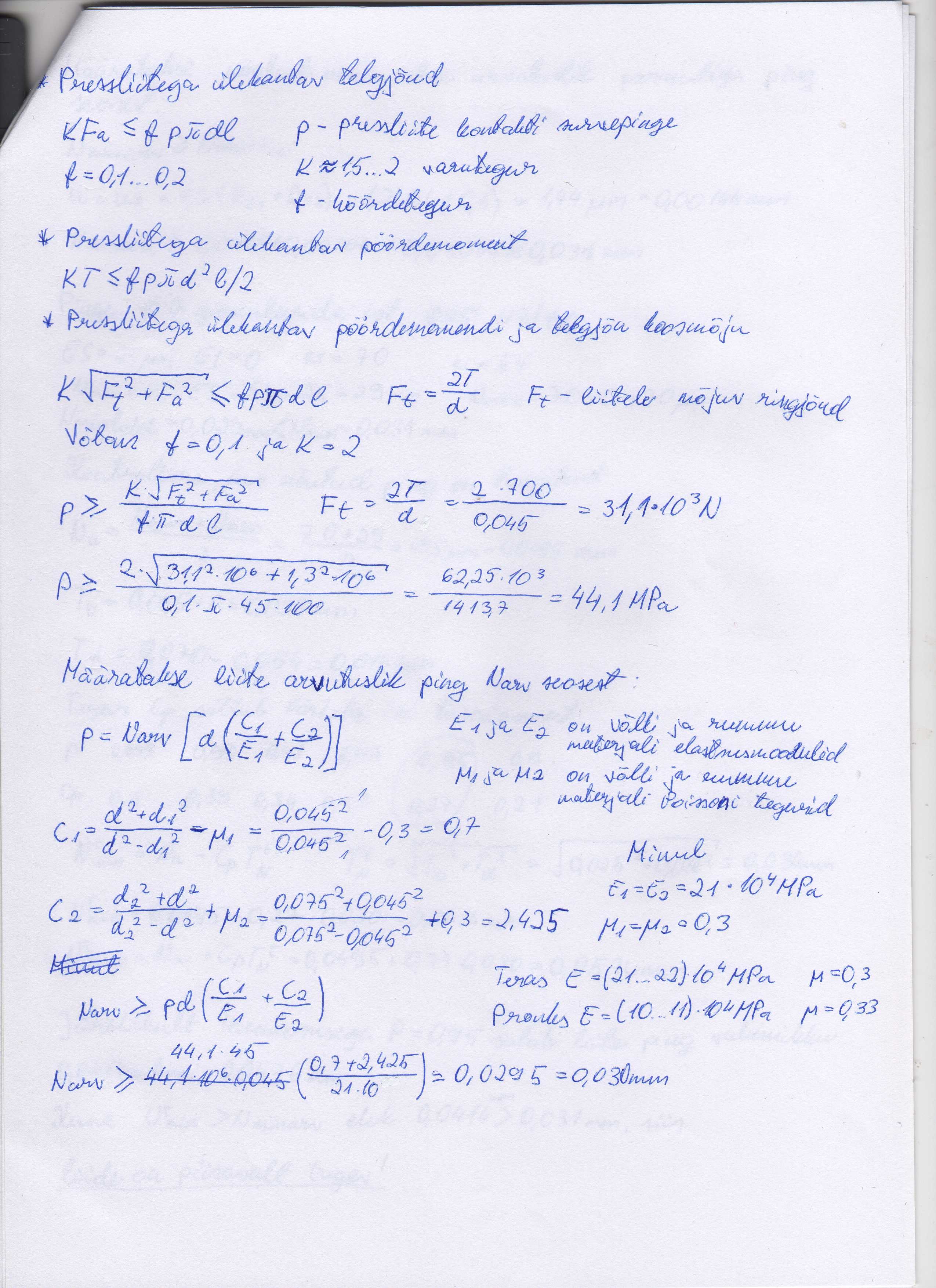

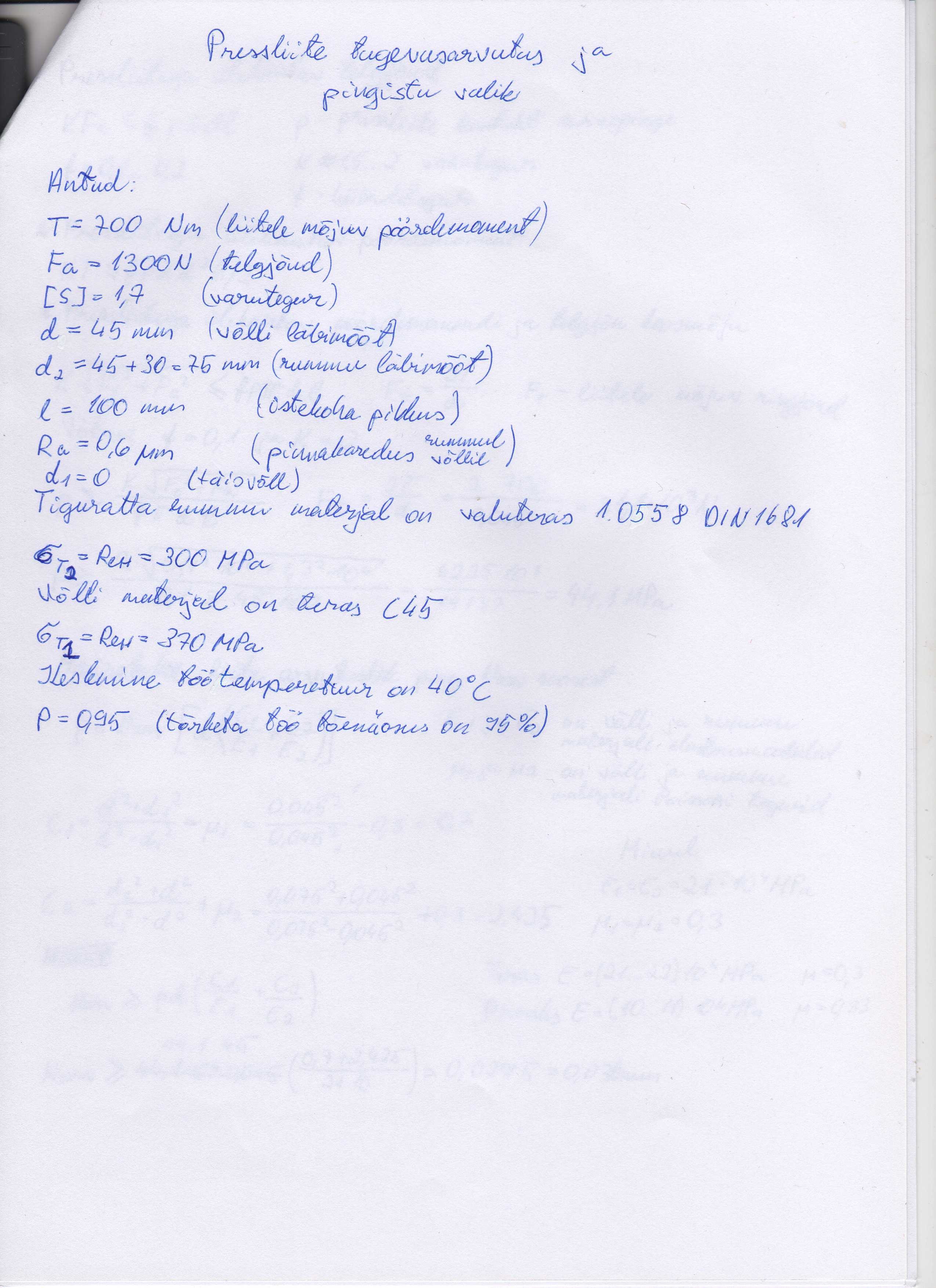

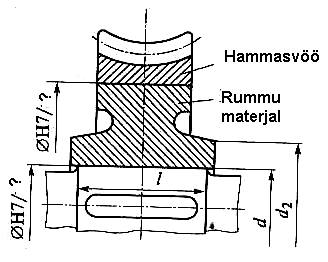

Joon. 1. Võllile pressitud tiguratas.
Tiguratta rummu materjal on valuteras 1.0558 DIN 1681 (σТ = ReH = 300 MPa), võlli materjal on teras C45 (σТ = ReH = 370 MPa). Liite koostamine - presiimine. Keskmine töötemperatuur on 40ºC. Tõrkedeta töö tõenäosus on 95% ehk töökindluse tegur P = 0.95.
Analüüsida, mis on pressliite eelised ja puudused võrreldes eelmises kodutöös projekteeritud liist- ja hammasliitega.
Analüüsida, mis on pressliite eelised ja puudused võrreldes eelmises kodutöös projekteeritud liist- ja hammasliitega.

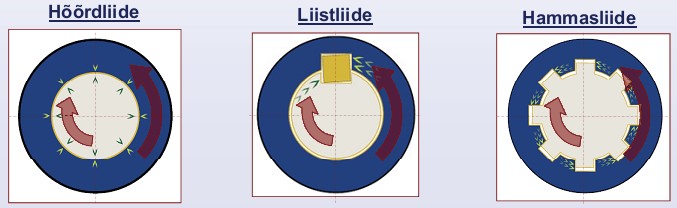

HÕÕRDLIIDETE peamised EELISED seondliidete ees on:
1. Võllil ja rummul PUUDUVAD NÕRGESTUSED:
• detaile ei ole nõrgestatud liistusoontega;
• puudub liistusoonte ja hammastega kaasnev pingekontsentratsioon – detailide pinnad on siledad ning võlli läbimõõt võib olla väiksem;
2. Liites PUUDUB NURKLÕTK ja selle tekke oht:
• liide on alati lõtkuvaba;
• puuduvad piirangud töötamiseks reverseeritavates ülekannetes.
Pressliite:
Eelised
Puudused
1. Konstruktsiooni lihtsus – tagatud on pöördemomendi ülekanne ning detailide ülekanne ning detailide teljesihiline asend;
2. Hea tsentreeritus;
3. Töökindlus (kui liide on konstrueeritud õigesti).
1. Liite kvaliteedi kontrollimine montaažil on raske;
2. Nõuded liite pindade mõõtmete ja kuju täpsusele on kõrged;
3. Liite võlli vastupidavus tsüklilistele koormustele väheneb:
• istu ping tekitab pingekontsentratsiooni;
• kontaktpindadel tekib hõõrdkorrosioon;
4. Kontaktpindade vigastamise oht liite saamisel pressimisega.
________________________________________________________________________________________
Harjutustunnid : Assistent , td. Alina Sivitski, tuba AV-416; [email protected]
