Geotermaalenergia (0)

GEOTERMAALENERGI
A
Ranno Lauri
Helen Õispuu
Sander  Timm

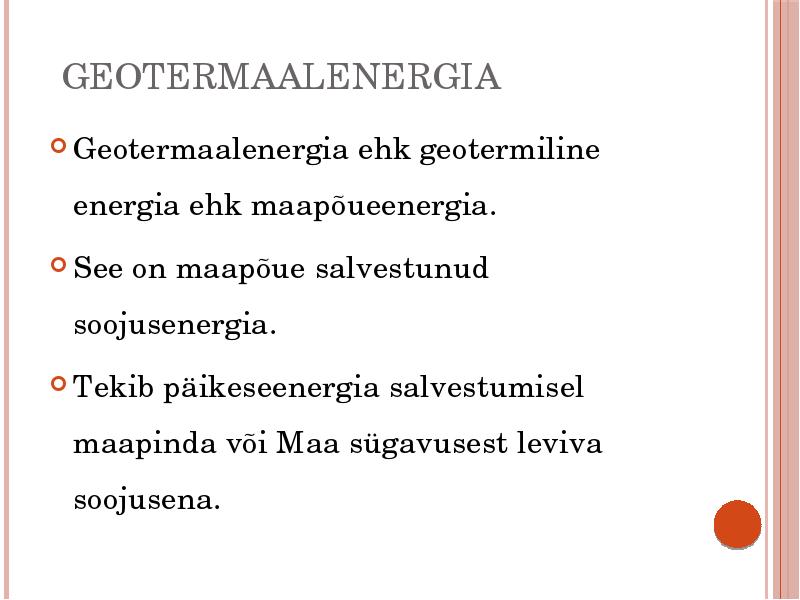

GEOTERMAALENERGIA
 Geotermaalenergia ehk  geotermiline
energia ehk maapõueenergia.
 See on maapõue salvestunud
soojusenergia .
 Tekib päikeseenergia salvestumisel
maapinda või Maa sügavusest leviva
soojusena.

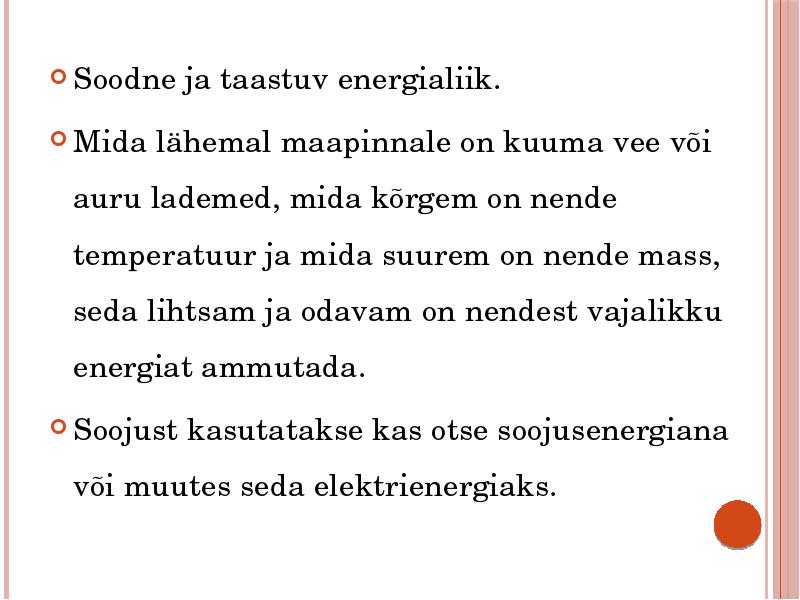

 Soodne ja taastuv energialiik.
 Mida lähemal maapinnale on kuuma vee või
auru lademed, mida kõrgem on nende
temperatuur ja mida suurem on nende mass,
seda lihtsam ja odavam on  nendest  vajalikku
energiat ammutada.
 Soojust kasutatakse kas otse soojusenergiana
või muutes seda elektrienergiaks.

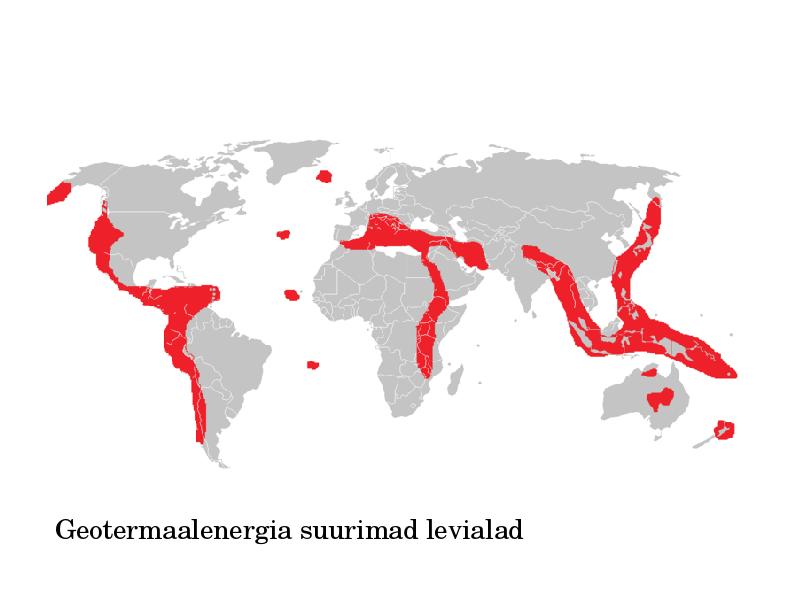

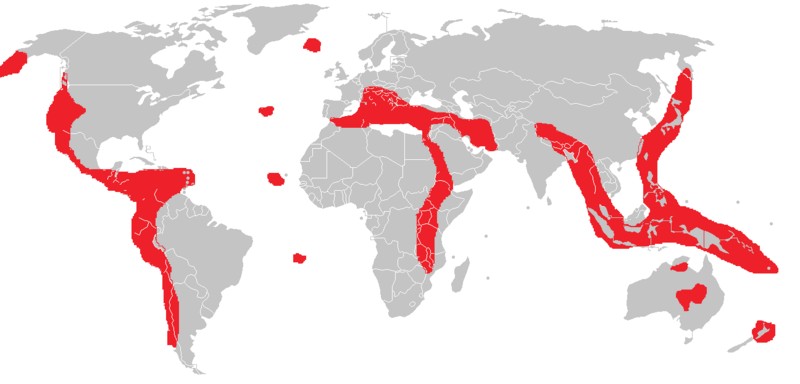

Geotermaalenergia suurimad levialad

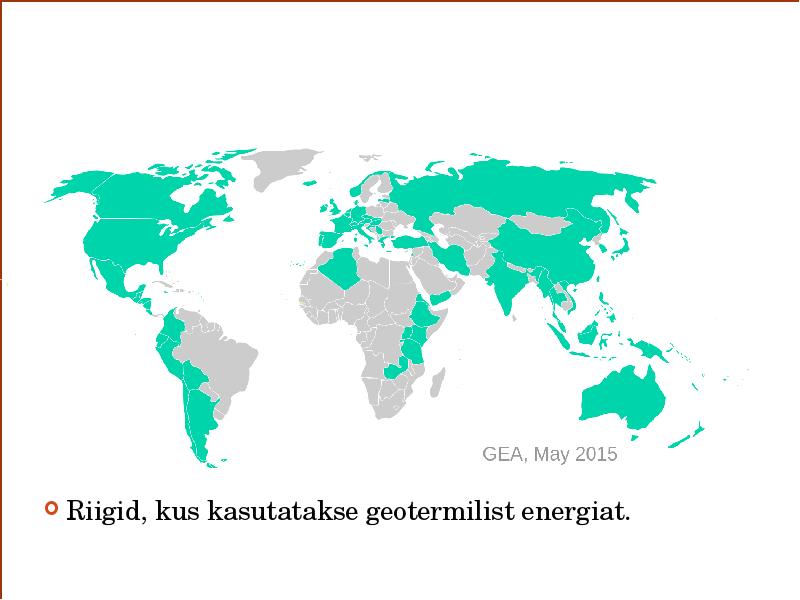

 Riigid, kus kasutatakse geotermilist energiat.

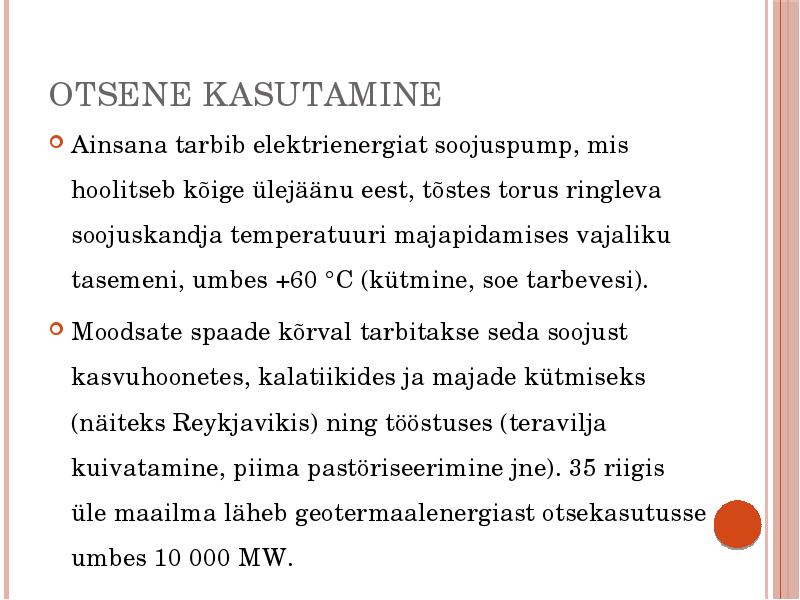

OTSENE KASUTAMINE
  Ainsana  tarbib elektrienergiat  soojuspump , mis
hoolitseb kõige ülejäänu eest, tõstes torus ringleva
soojuskandja  temperatuuri  majapidamises  vajaliku
tasemeni, umbes +60 °C (kütmine, soe tarbevesi).

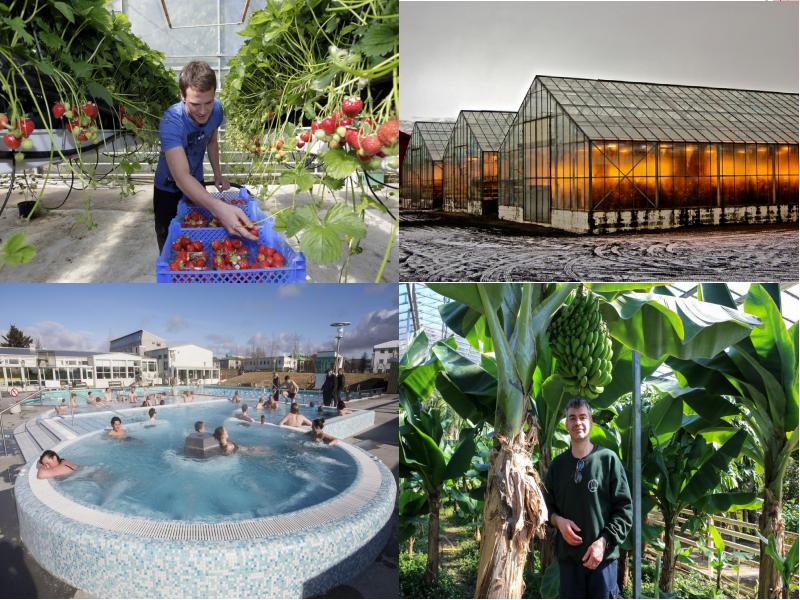

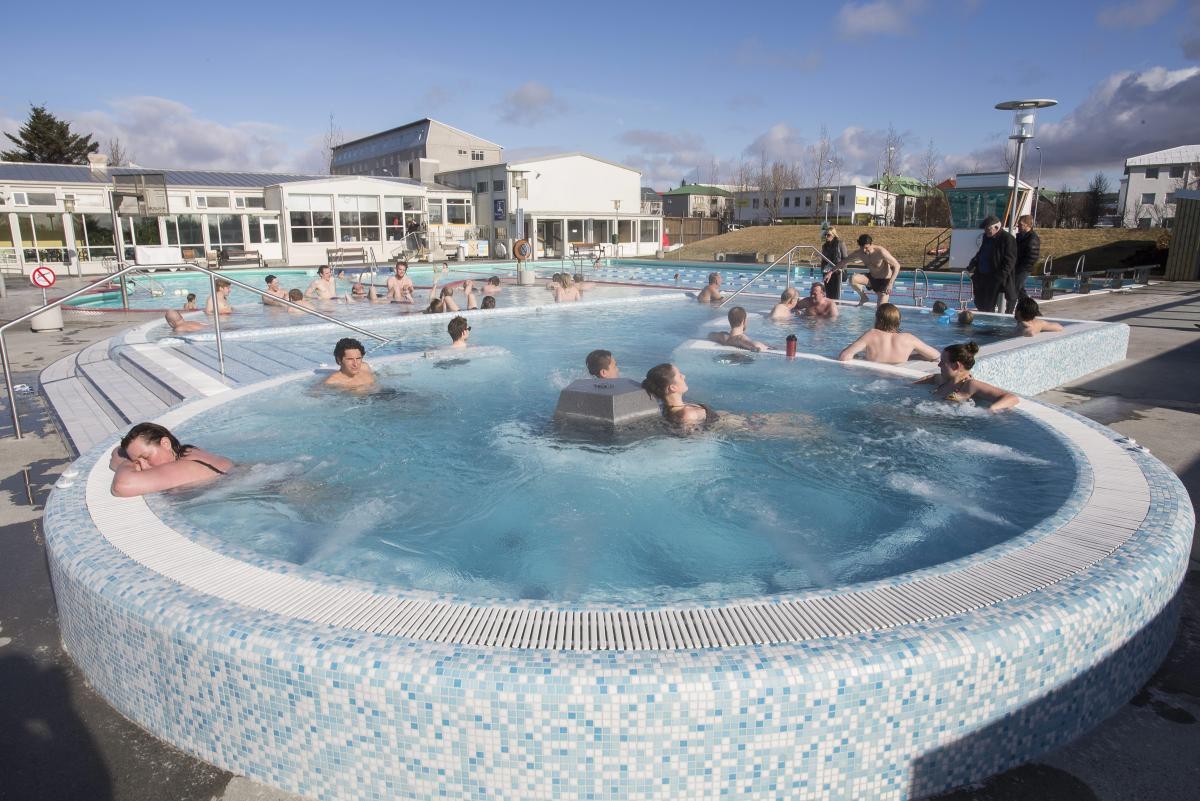

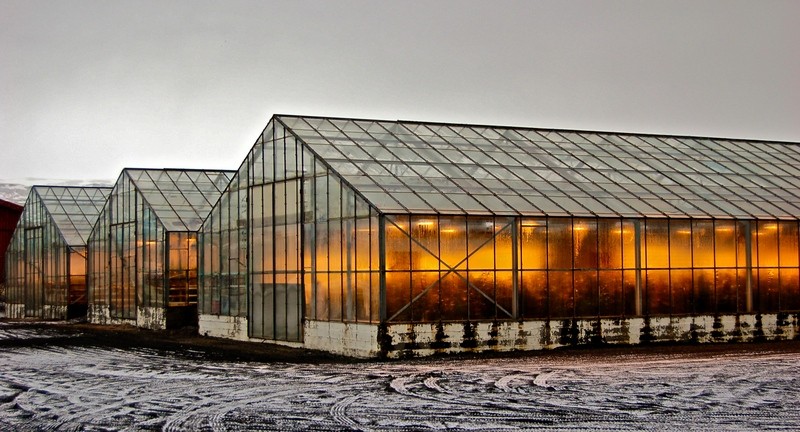

 Moodsate spaade kõrval tarbitakse seda soojust
kasvuhoonetes, kalatiikides ja majade kütmiseks
(näiteks Reykjavikis) ning tööstuses (teravilja
kuivatamine , piima pastöriseerimine jne). 35 riigis
üle maailma läheb geotermaalenergiast otsekasutusse
umbes 10 000 MW.

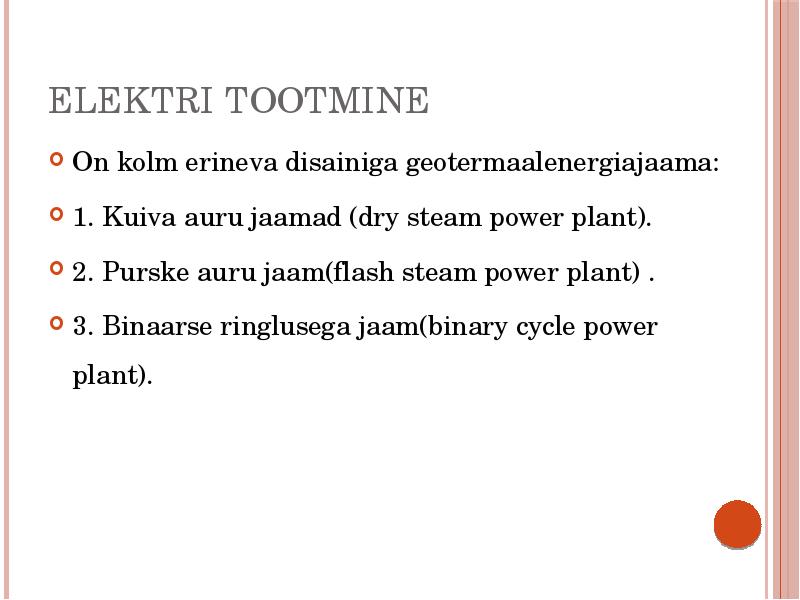

ELEKTRI TOOTMINE
 On kolm erineva disainiga geotermaalenergiajaama:
 1. Kuiva auru  jaamad  (dry steam  power   plant ).
 2. Purske auru jaam( flash  steam power plant) .
 3.  Binaarse  ringlusega jaam( binary   cycle  power
plant).

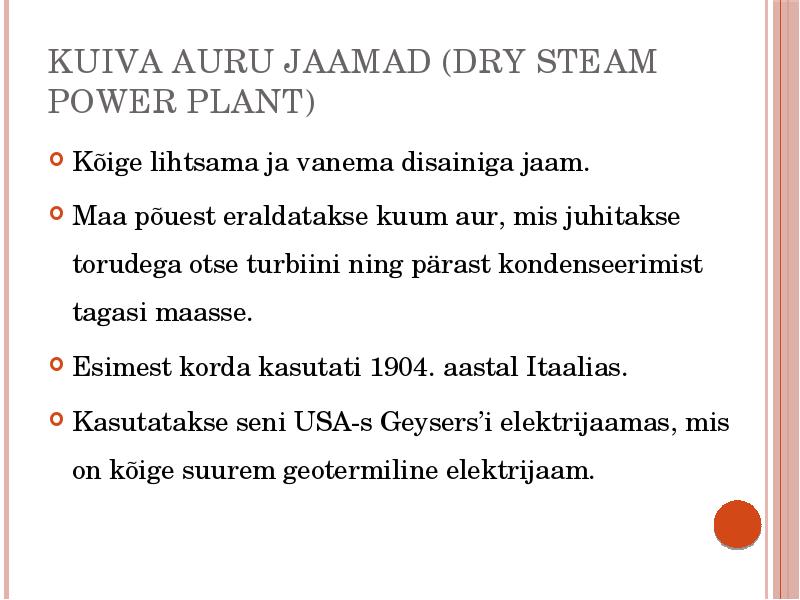

KUIVA AURU JAAMAD (DRY STEAM
POWER PLANT)
 Kõige  lihtsama  ja vanema disainiga jaam.
 Maa põuest eraldatakse kuum aur, mis juhitakse
torudega otse turbiini ning pärast kondenseerimist
tagasi maasse.
 Esimest korda kasutati  1904 . aastal Itaalias.
 Kasutatakse seni USA­s Geysers’i  elektrijaamas , mis
on kõige suurem geotermiline  elektrijaam .

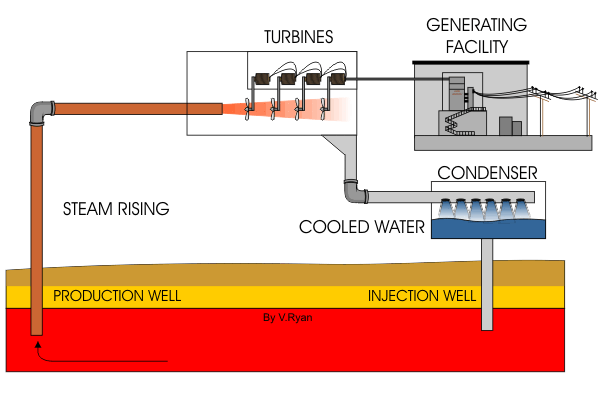

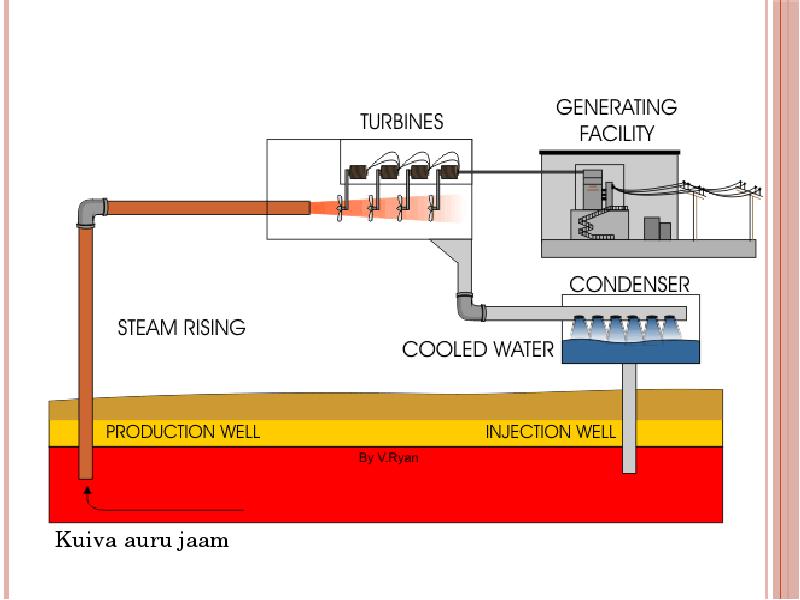

Kuiva auru jaam

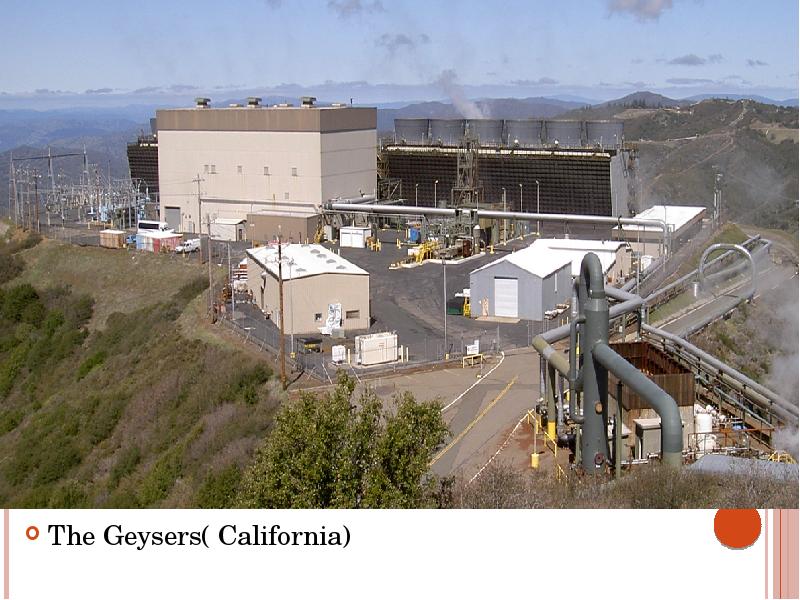

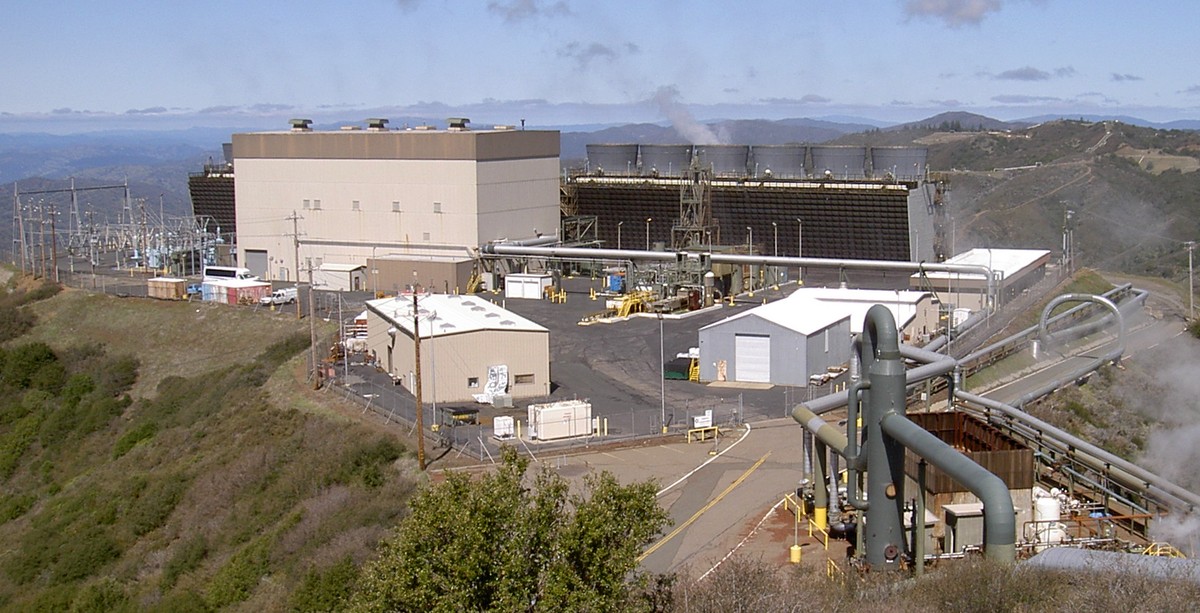

 The Geysers( California)

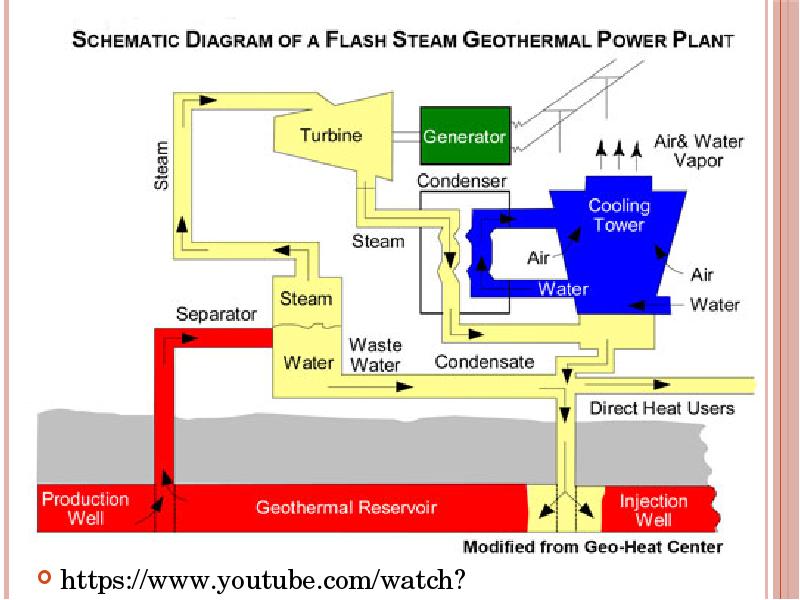

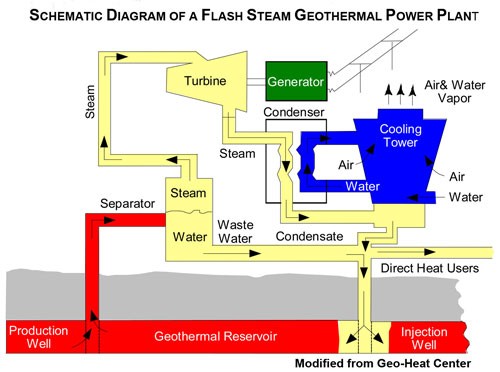

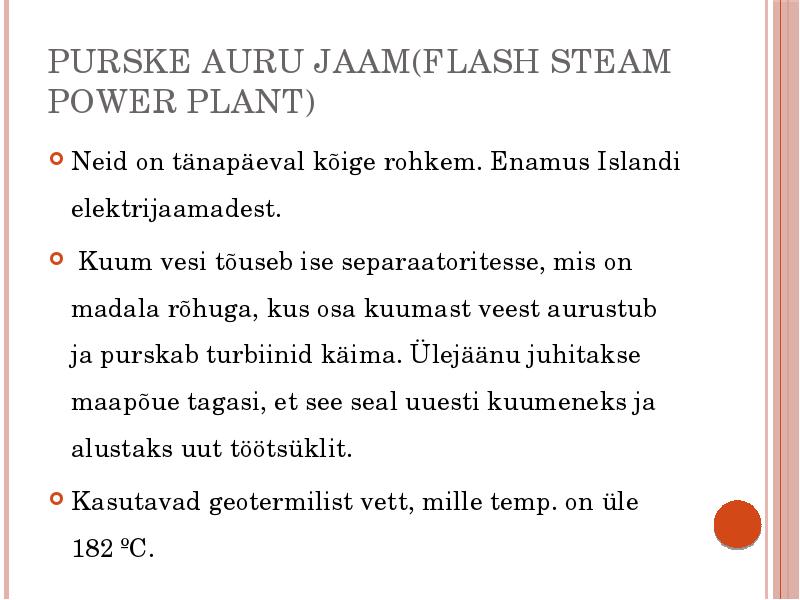

PURSKE AURU JAAM(FLASH STEAM
POWER PLANT)
 Neid on tänapäeval kõige rohkem. Enamus Islandi
elektrijaamadest.
  Kuum vesi tõuseb ise separaatoritesse, mis on
madala rõhuga, kus osa kuumast veest  aurustub
ja purskab  turbiinid  käima. Ülejäänu juhitakse
maapõue tagasi, et see seal uuesti kuumeneks ja
alustaks uut töötsüklit.
 Kasutavad geotermilist vett, mille temp. on üle
182 ºC.
  https://www.youtube.com/watch ?
v=4ZmNyCLu9og

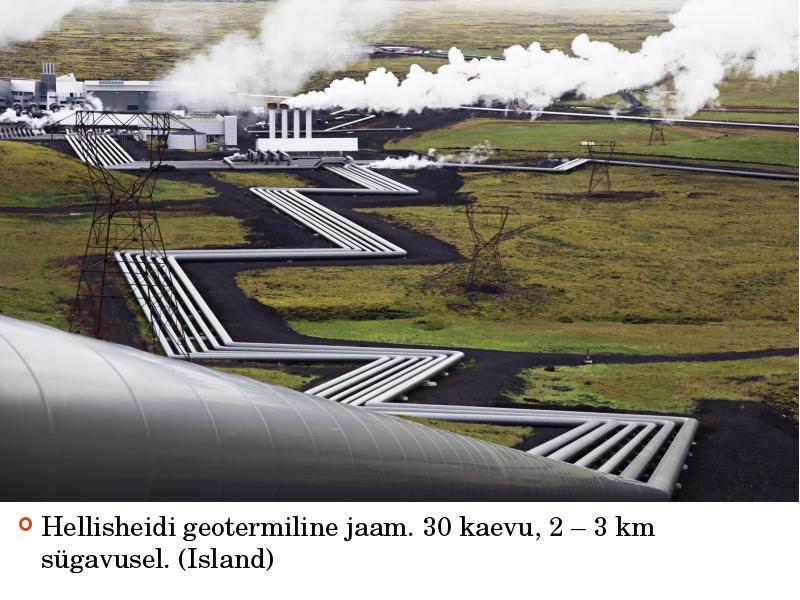

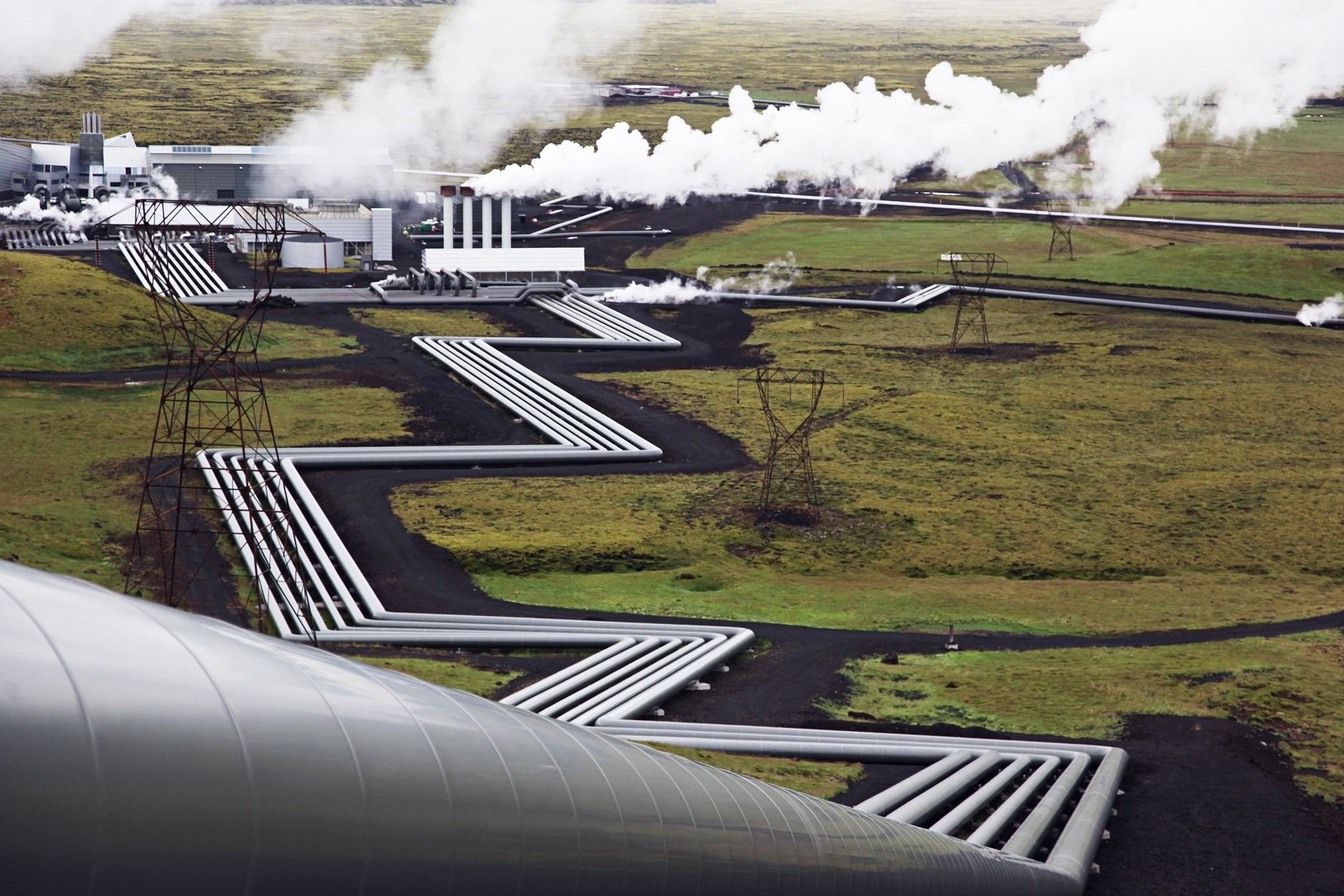

 Hellisheidi geotermiline jaam. 30  kaevu , 2 – 3 km
sügavusel. ( Island )

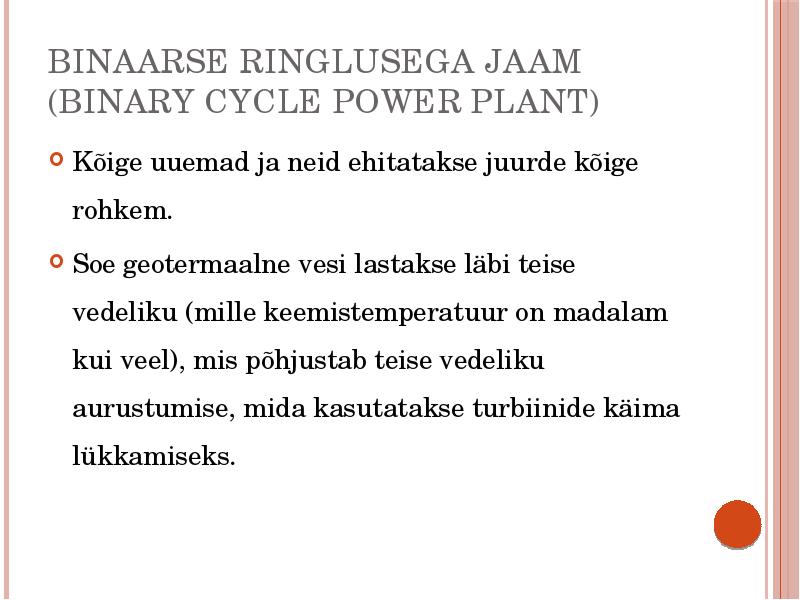

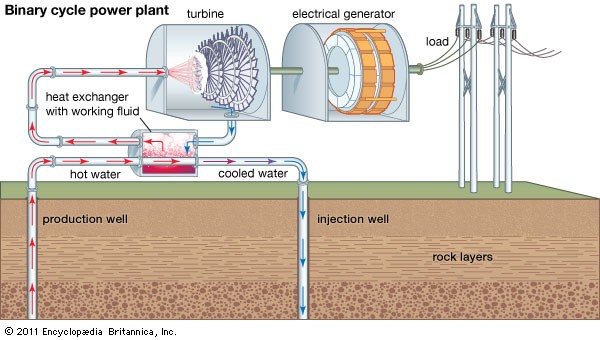

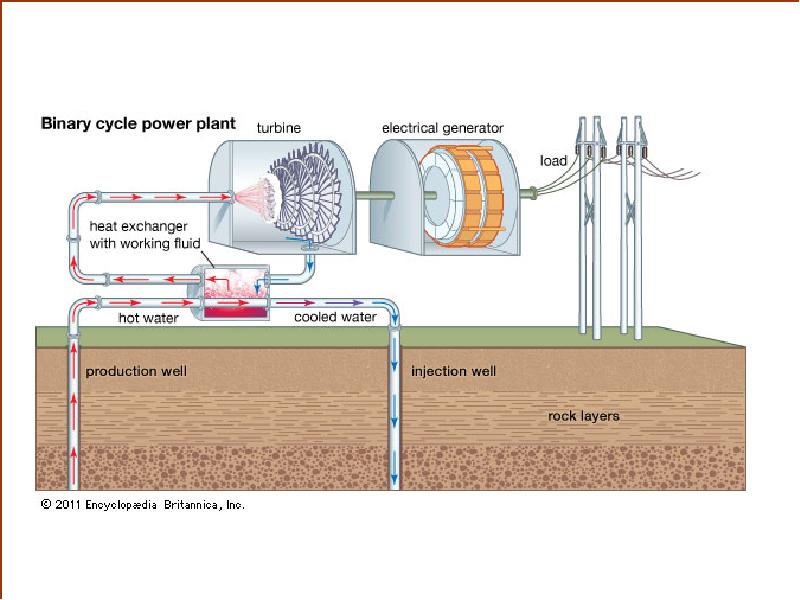

BINAARSE RINGLUSEGA JAAM
(BINARY CYCLE POWER PLANT)
 Kõige uuemad ja neid ehitatakse juurde kõige
rohkem.
 Soe geotermaalne vesi lastakse läbi teise
vedeliku (mille  keemistemperatuur  on madalam
kui veel), mis põhjustab teise vedeliku
aurustumise, mida kasutatakse turbiinide käima
lükkamiseks.

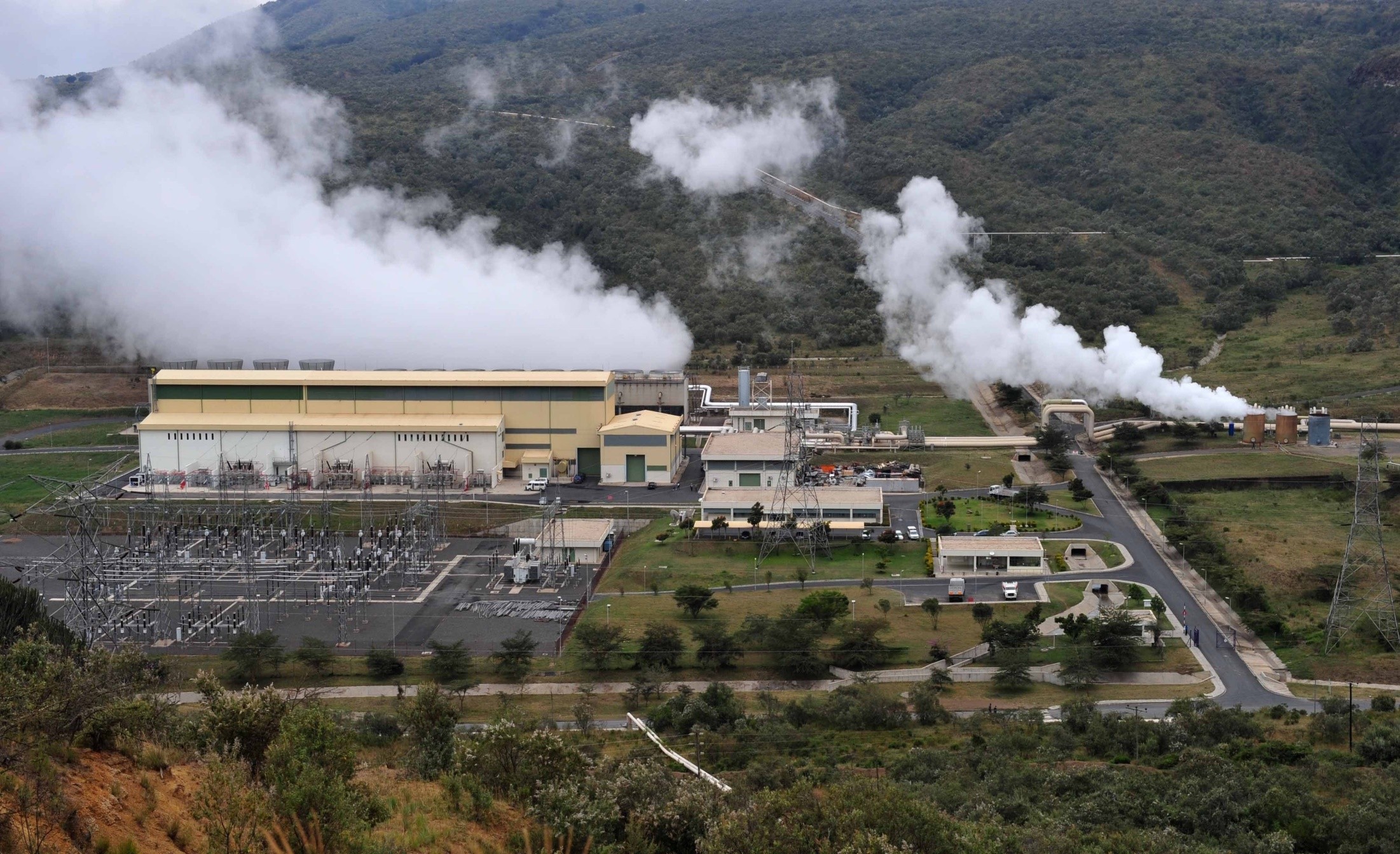

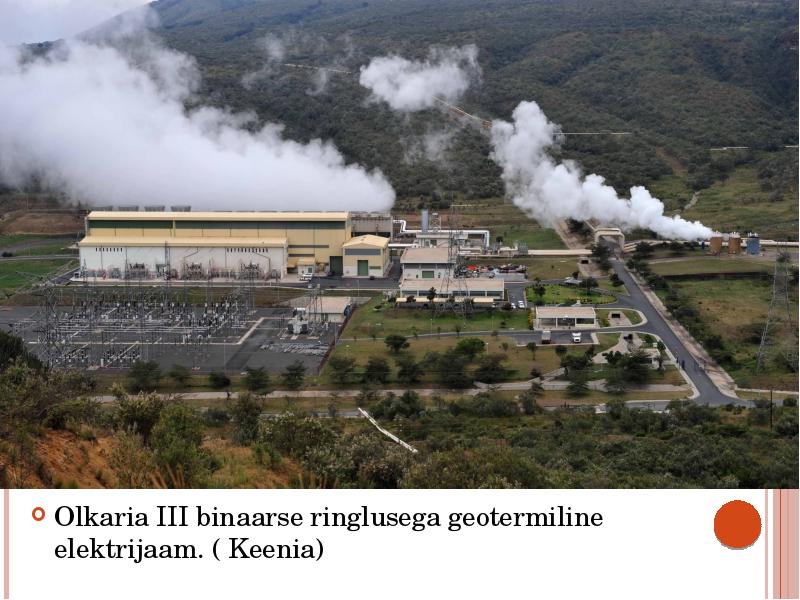

 Olkaria III binaarse ringlusega geotermiline
elektrijaam. (  Keenia )

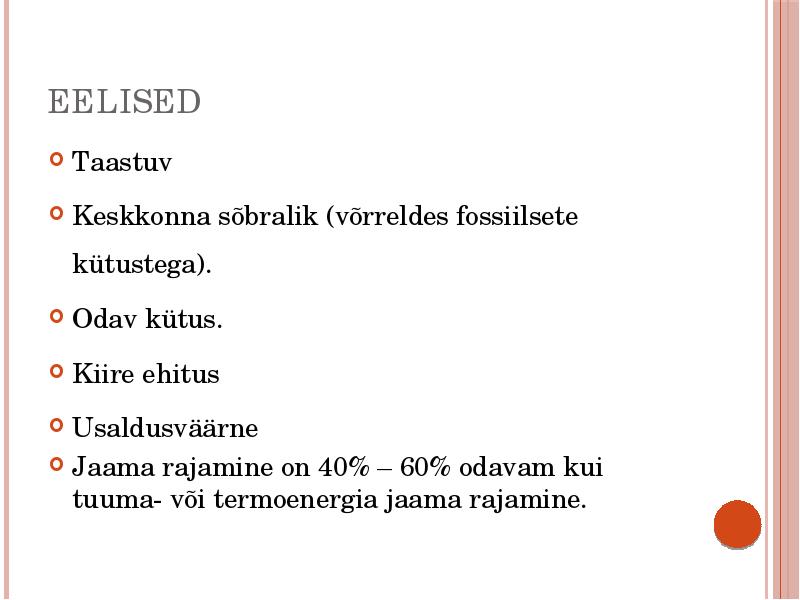

EELISED
 Taastuv
 Keskkonna sõbralik (võrreldes fossiilsete
kütustega).
 Odav kütus.
 Kiire ehitus
 Usaldusväärne
 Jaama rajamine on 40% – 60% odavam kui
tuuma­ või termoenergia jaama rajamine.

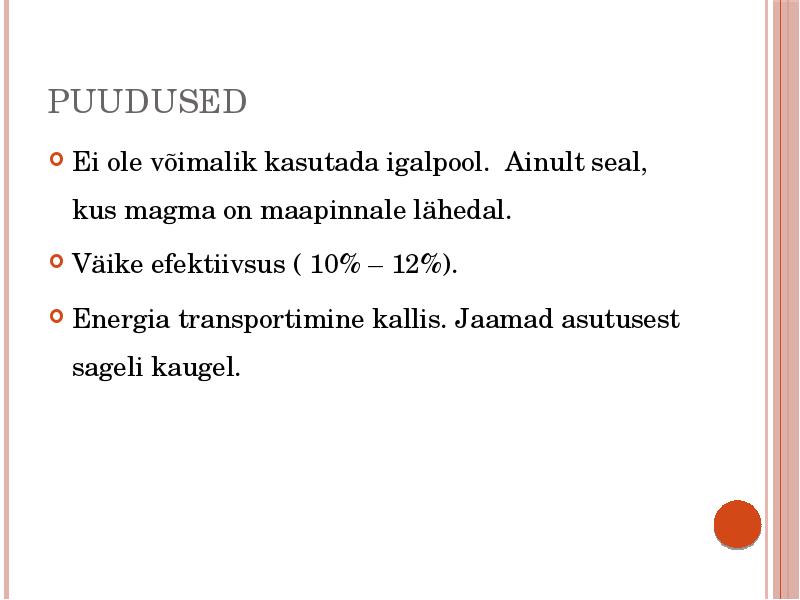

PUUDUSED
 Ei ole võimalik kasutada igalpool.  Ainult seal,
kus  magma  on maapinnale lähedal.
 Väike efektiivsus ( 10% – 12%).
 Energia transportimine kallis. Jaamad asutusest
sageli kaugel.

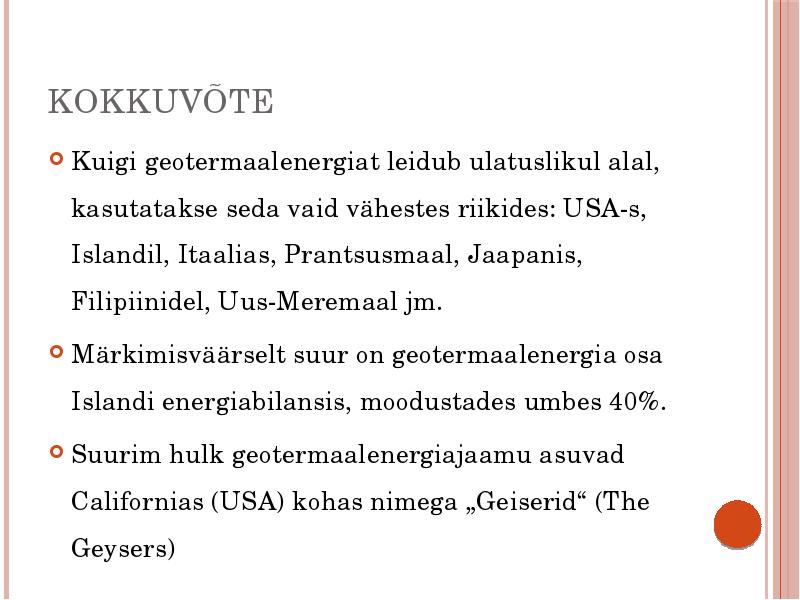

KOKKUVÕTE
 Kuigi geotermaalenergiat leidub ulatuslikul alal,
kasutatakse seda vaid vähestes riikides: USA­s,
Islandil, Itaalias, Prantsusmaal, Jaapanis,
Filipiinidel , Uus­Meremaal jm.
 Märkimisväärselt suur on geotermaalenergia osa
Islandi energiabilansis, moodustades umbes 40%.
 Suurim hulk geotermaalenergiajaamu asuvad
Californias (USA) kohas nimega „Geiserid“ (The
Geysers)
