LABORATOORNE TÖÖ № 5

Astmelise võlli radiaalviskumise mõõtmine

Töö käik

Tutvusin radiaalviskumismõõdikuga, indikaatorkellaga ja selle hoidikuga.

Tegin võlli eskiisi, mõõtsin nihikuga võlli läbimõõdud ja kandsin need eskiisile .

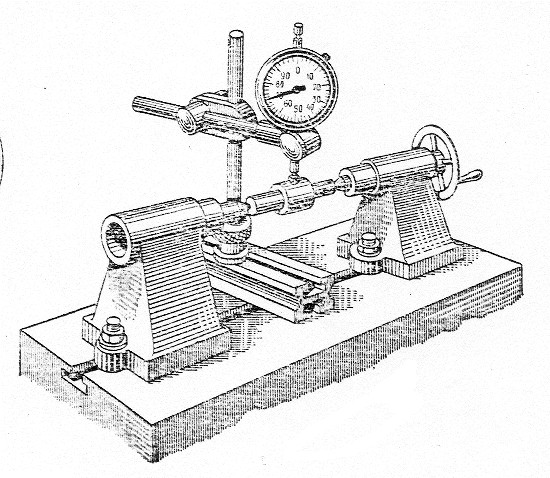

Seadsin võlli radiaalviskumismõõdikusse.

Kinnitasin indikaatori hoidikusse ja seadsin hoidiku nii, et indikaatori mõõtevarb oleks risti mõõdetava pinnaga.
Indikaatori mõõtevahemik– esimesed 10 skaalajaotist osuti teise pöörde algusest on indikaatori kõige täpsem koht, sest seda kontrollitakse alati (lubatud mõõtemääramatus seal ei ületa ±0,008 mm). Seepärast seadsin indikaator nulli just sellele vahemikule.

Pöörasin võlli ühe pöörde ning märkisin üles indikaatori suurima ja vähima näidu.

Arvutasin radiaalviskumise nende näitude vahena. Kui osuti liikus üle nulljaotise, siis tuli need näidud liita.

Korrates eelnenud võtteid, mõõtsin radiaalviskumise võlli teistel astmetel.

Võtsin võlli radiaalviskumismõõdikust välja ja korrastada töökoht.

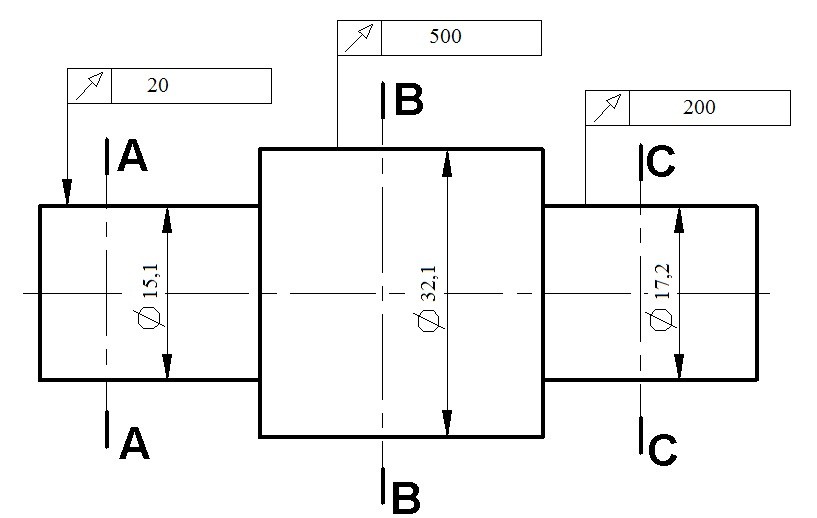

Võrdlesin radiaalviskumist standardis antud suurustega ja määrasin täpsuse võlli igal astmel. Vastava täpsusastme lubatud tolerants peab olema suurem mõõdetud radiaalviskumisest. Kandsin need lubatud radiaalviskumised võlli eskiisile.

Esitasin töö aruande õppejõule.
Kasutatud mõõteriistad ja seadmed :

Nr.

Nimetus

Mõõtepiirkond

Täpsus

1. Nihik

0-200 mm

0,1 mm

2. Radiaalviskumismõõdik

3. Indikaatorkell

0-10 mm

0,01 mm

4. Indikaatorkella hoidik -statiiv

Mõõtetulemused

Mõõd.
koht
Indikaatori lugem
Radiaal-
viskum.
Läbimõõt
nihikuga
Lubatud
rad. visk
Täpsus-
aste
Suurim
Vähim
A - A
0,13
-0,02
0,150
15,1
0,020
7
B - B
0,32
-0,01
0,330
32,1
0,500
13
C - C
0,17
-0,01
0,180
17,2
0,200
12
Radiaalviskumise tolerantsid μm – tes:

Nimimõõde

mm
Täpsusaste ja lubatud radiaalviskumine
5
6
7
8
9
10
11
12
13
14
15
16
≤ 3
5
8
12
20
30
50
50
120
200
300
500
800
>3 ≤10
6
10
16
25
40
60
100
160
250
400
600
1000
>10 ≤18
8
12
20
30
50
80
120
200
300
500
800
1200
>18 ≤30
10
16
25
40
60
100
160
250
400
600
1000
1600
>30 ≤50
12
20
30
50
80
120
200
300
500
800
1200
2000
>50 ≤120
16
25
40
60
100
160
250
400
600
1000
1600
2500
Näiteid täpsusastmete kasutusest:
5 – 6 Kõrgendatud täpsusega pinkide puksid, teemantläbilõikekettad, normaalse täpsusega veerelaagrite võrud, kõrgendatud täpsusega hammasrataste istamispinnad võllidel, sisepõlemismootori väntvõlli ja nukkvõlli võllikaelad, kõrgendatud täpsusega kiirekäigulised võllid.
7 – 8 Hõõritsate, kooniliste avardite ja keermepuuride tööpinnad, diisel- ja gaasimootorite väntvõllide vändakaelad, pumpade laagrikaante pesad ja puksid, normaalse täpsusega kiirekäigulised võllid, tõste- ja transpordimasinate rataste ja trumlite istamispinnad, põllutöömasinate hammasrataste istamispinnad.
9 –10 Keermelõikurite, puuride , freeside lõikepinnad, vähetäpsete hammasrataste istamispinnad võllidel, põllutöömasinate 11 – 12 tole-rantsijärguga töödeldud võllid ja teljed.
11 – 12 Vähetäpsed, näitamata tolerantsidega pinnad.
