LABORATOORNE TÖÖ № 5

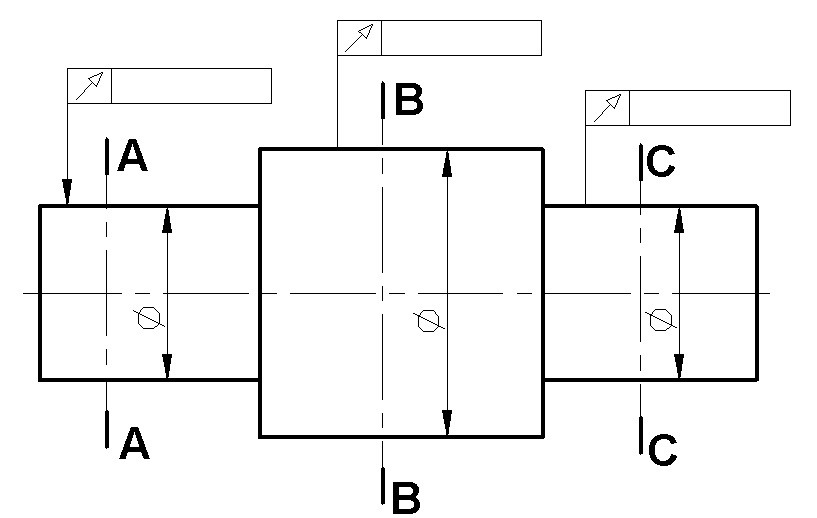

Astmelise võlli radiaalviskumise mõõtmine

0,16
0,20
0,80

Mõõtetulemused

Mõõd.
Koht
Indikaatori lugem
Radiaal-
viskum.
Läbimõõt
nihikuga
Lubatud
rad. visk
Täpsus-
aste
Suurim
Vähim
A – A
0,25
0,10
0,15
18,1
0,16
11
B – B
0,60
0,05
0,55
34,2
0,80
14
C – C
0,20
0,05
0,15
16,1
0,20
12

Radiaalviskumise tolerantsid μm – tes:

Nimimõõde

Mm
Täpsusaste ja lubatud radiaalviskumine
5
6
7
8
9
10
11
12
13
14
15
16
≤ 3
5
8
12
20
30
50
50
120
200
300
500
800
>3 ≤10
6
10
16
25
40
60
100
160
250
400
600
1000
>10 ≤18
8
12
20
30
50
80
120
200
300
500
800
1200
>18 ≤30
10
16
25
40
60
100
160
250
400
600
1000
1600
>30 ≤50
12
20
30
50
80
120
200
300
500
800
1200
2000
>50 ≤120
16
25
40
60
100
160
250
400
600
1000
1600
2500
