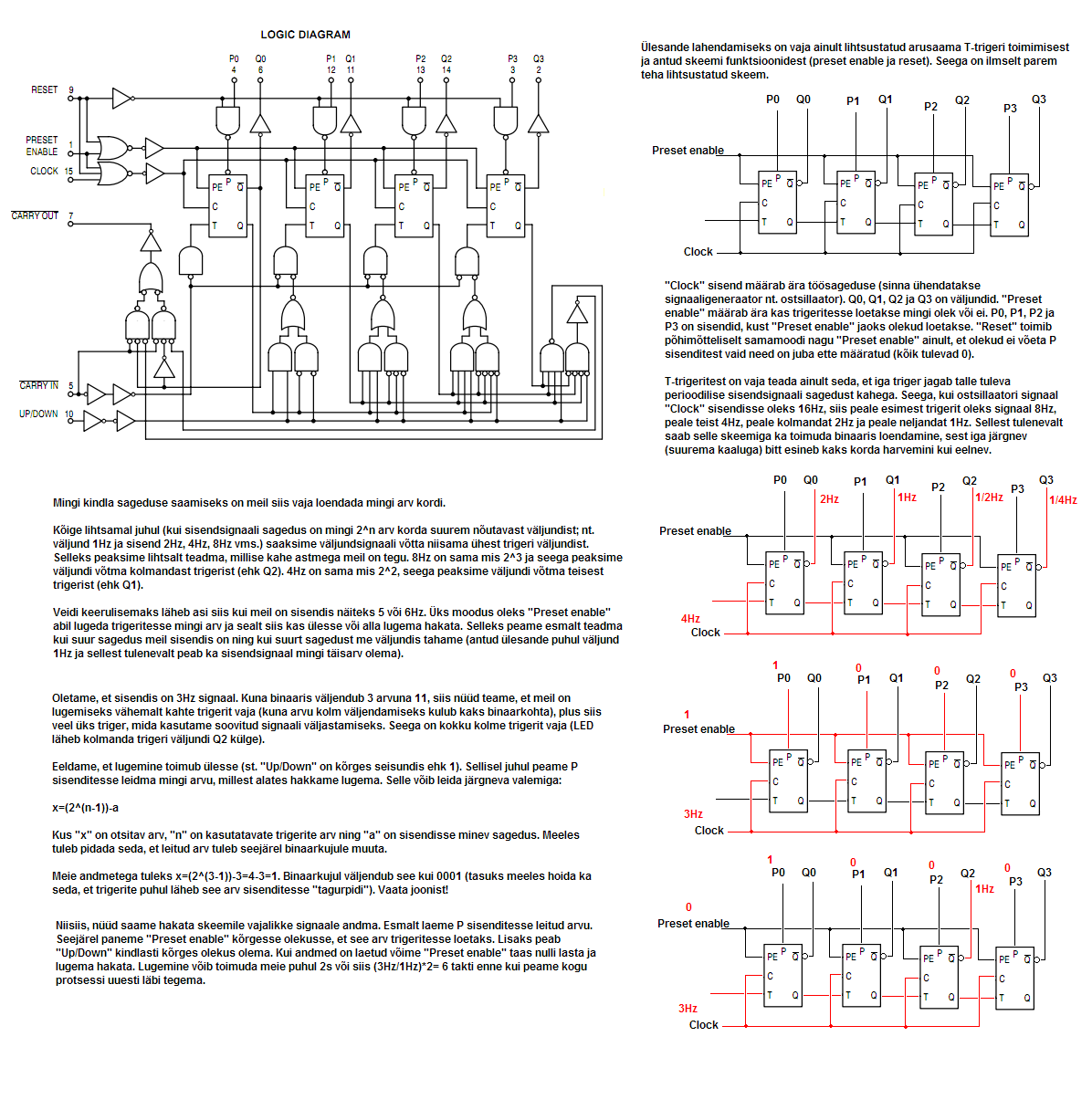

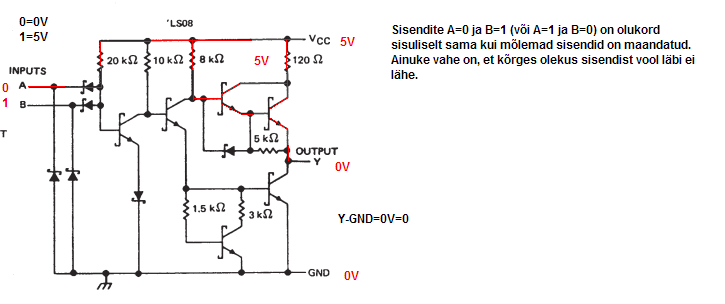

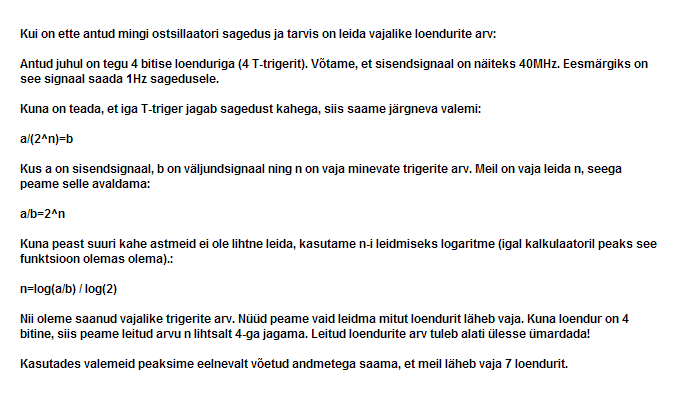

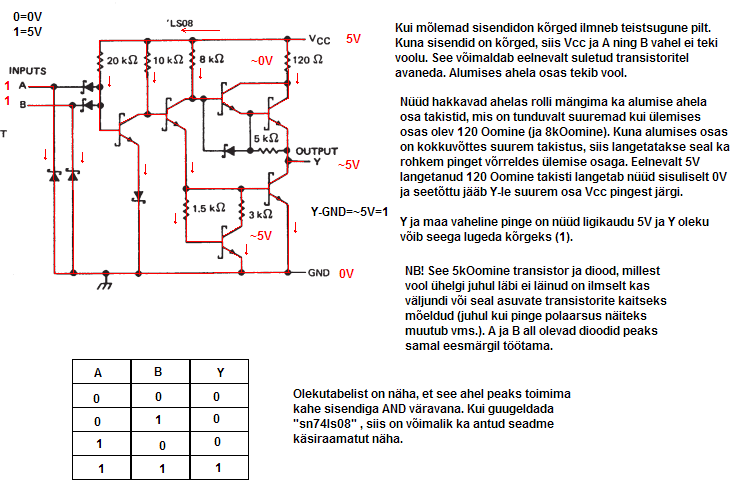

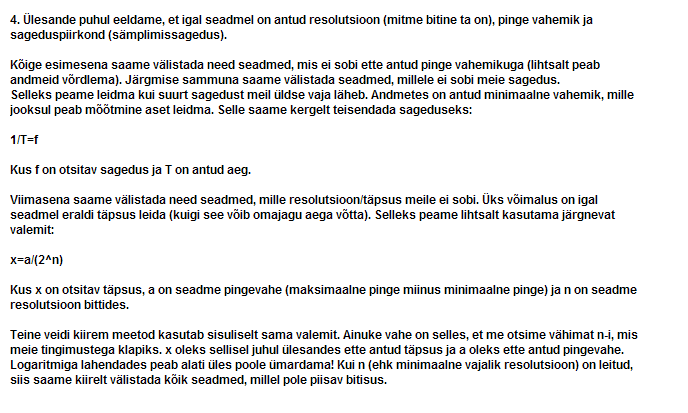

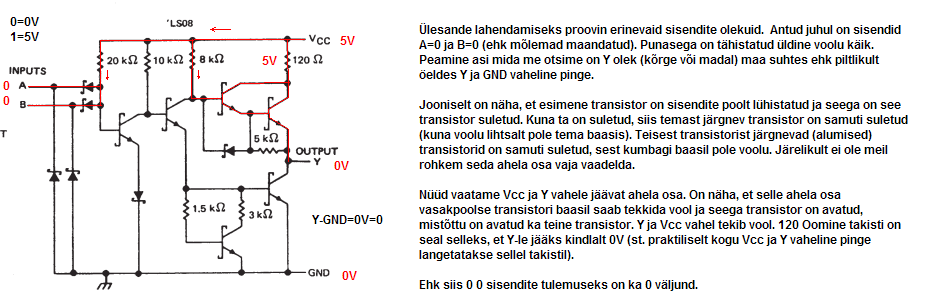

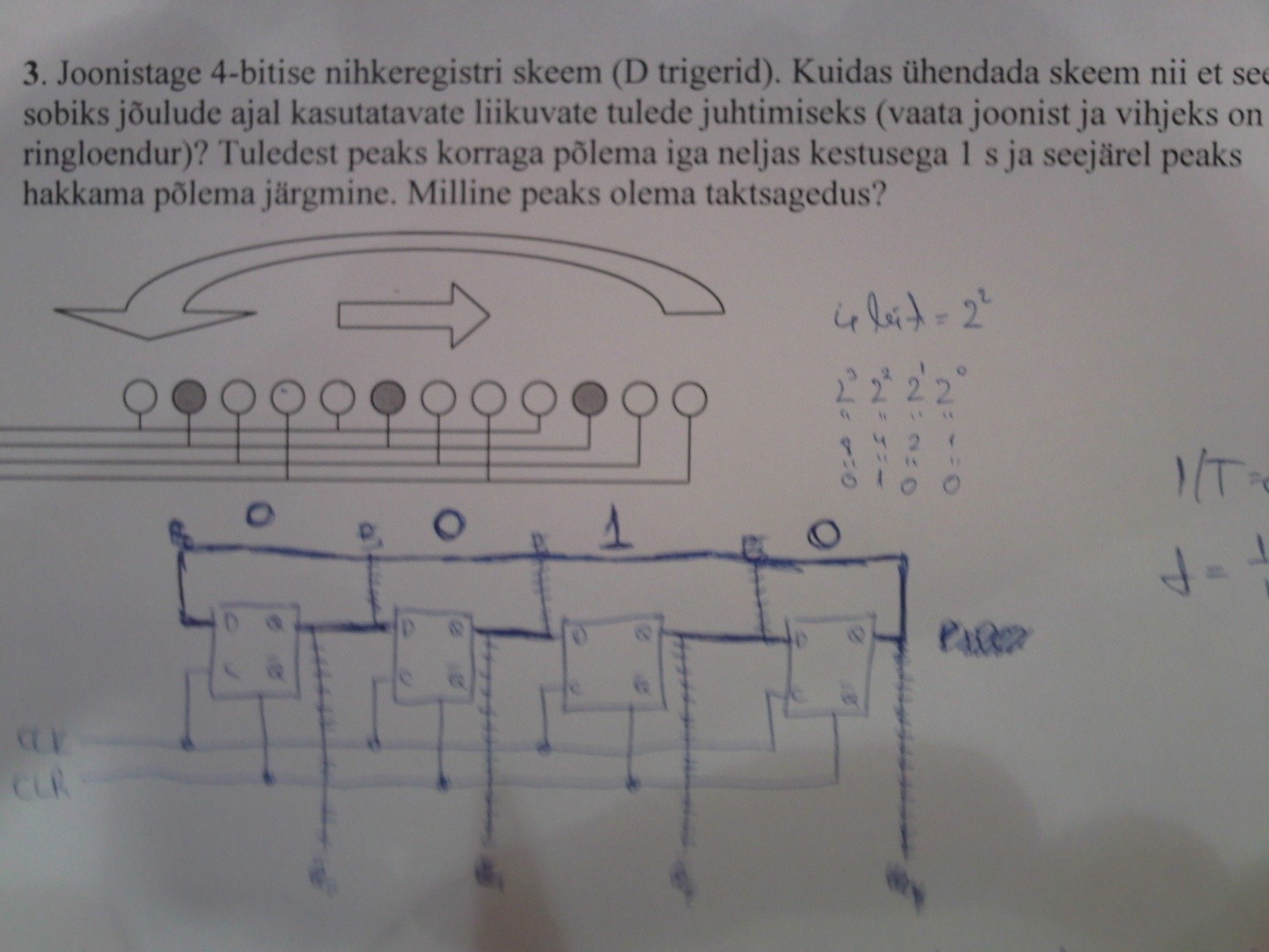

Skeemitehnika I kordamisküsimused 1. Numbrite esitamine ja teisendamine kahend-, kümnend- ja kuueteistkümnendsüsteemis. Kümnendsüsteemist 16. süsteemi käib sama moodi nagu 10.süsteemist binaari, ainult et jagad kahe asemel 16ga ja jäägis (milleks tulevad arvud 0-15) asendad 10-15 ->A-F. NT 1000 (10.süsteemis) = 3E8 (16.süsteemis). 2. Loogikafunktsioonid ja neid realiseerivad loogikaelemendid (funktsioonide nimetused, olekutabelid, skeemi tingmärgid). AND (ja) A B Q 0 0 0 0 1 0 1 0 0 1 1 1 OR (või) A B Q 0 0 0 0 1 1 1 0 1 1 1 1 NOT(ei) xor 00-0 10-1 01-1 11-0 A Q 0 1 NOR(või-ei) 1 0 A B Q 0 0 1 0 1 0 1 0 0 1 1 0
