Tšernoboli katastroof
Martin Küüsmaa
 Tšernoboli katastroof
ü
Leidis aset Tšornobõli tuumaelektrijaamas.
ü
51°23′22
″ N 30°05 5
′ 9
″ E
ü
26.  aprillil  1986.
ü
 Avarii oli rahvusvahelise tuumaintsidentide skaala järgi
7. taseme õnnetus.
ü
Tuumaelektrijaama  4. energiaploki  reaktor  plahvatas.
ü
 Põhjusteks olid reaktori  viimine  ebastabiilsesse olekusse,
ning reaktori konstruktsiooni iseärasused.

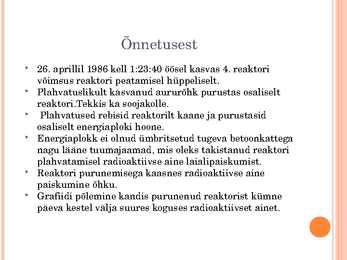

Õnnetusest
Ø
26. aprillil 1986 kell 1:23:40 öösel kasvas 4. reaktori
võimsus reaktori peatamisel hüppeliselt.
Ø
Plahvatuslikult kasvanud aururõhk purustas osaliselt
reaktori.Tekkis ka soojakolle.
Ø
 Plahvatused rebisid reaktorilt kaane ja purustasid
osaliselt energiaploki hoone.
Ø
Energiaplokk ei olnud ümbritsetud tugeva betoonkattega
nagu lääne  tuumajaamad , mis oleks takistanud reaktori
plahvatamisel radioaktiivse aine laialipaiskumist.
Ø
Reaktori purunemisega kaasnes radioaktiivse aine
paiskumine õhku.
Ø
Grafiidi  põlemine  kandis   purunenud  reaktorist kümne
päeva kestel välja suures koguses radioaktiivset ainet.

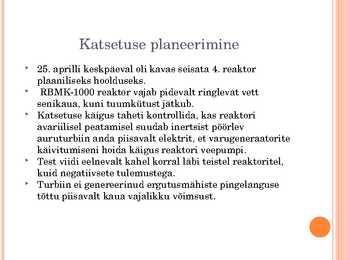

Katsetuse  planeerimine
Ø
25. aprilli keskpäeval oli kavas seisata 4. reaktor
plaaniliseks hoolduseks.
Ø
 RBMK­1000 reaktor vajab pidevalt ringlevat vett
senikaua , kuni tuumkütust jätkub.
Ø
Katsetuse käigus taheti kontrollida, kas reaktori
avariilisel peatamisel suudab inertsist pöörlev
auruturbiin  anda piisavalt elektrit, et varugeneraatorite
käivitumiseni hoida käigus reaktori veepumpi.
Ø
Test viidi eelnevalt kahel korral läbi teistel reaktoritel,
kuid negatiivsete tulemustega.
Ø
Turbiin  ei genereerinud ergutusmähiste pingelanguse
tõttu piisavalt kaua vajalikku võimsust.

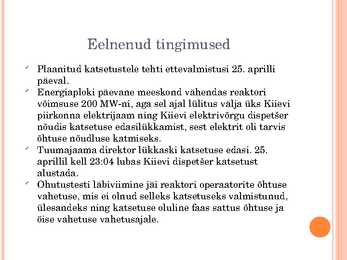

Eelnenud  tingimused
ü
Plaanitud katsetustele tehti ettevalmistusi 25. aprilli
päeval.
ü
Energiaploki päevane  meeskond  vähendas reaktori
võimsuse 200 MW­ni, aga sel ajal lülitus välja üks Kiievi
piirkonna  elektrijaam  ning Kiievi elektrivõrgu dispetšer
nõudis katsetuse edasilükkamist, sest elektrit oli tarvis
õhtuse nõudluse katmiseks.
ü
Tuumajaama direktor lükkaski katsetuse edasi. 25.
aprillil kell 23:04 lubas Kiievi dispetšer katsetust
alustada.
ü
Ohutustesti läbiviimine jäi reaktori operaatorite õhtuse
vahetuse , mis ei olnud selleks katsetuseks valmistunud,
ülesandeks ning katsetuse oluline faas sattus õhtuse ja
öise vahetuse vahetusajale.
Ø

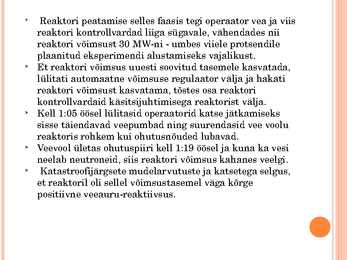

 Reaktori peatamise selles faasis tegi operaator vea ja viis
reaktori kontrollvardad liiga sügavale, vähendades nii
reaktori võimsust 30 MW­ni ­ umbes  viiele  protsendile
plaanitud eksperimendi alustamiseks vajalikust.
Ø
Et reaktori võimsus uuesti soovitud  tasemele  kasvatada,
lülitati  automaatne  võimsuse regulaator välja ja hakati
reaktori võimsust kasvatama, tõstes osa reaktori
kontrollvardaid käsitsijuhtimisega reaktorist välja.
Ø
Kell 1:05 öösel lülitasid operaatorid katse jätkamiseks
sisse täiendavad veepumbad ning suurendasid vee voolu
reaktoris rohkem kui ohutusnõuded lubavad.
Ø
Veevool ületas ohutuspiiri kell 1:19 öösel ja kuna ka vesi
neelab neutroneid, siis reaktori võimsus kahanes veelgi.
Ø
 Katastroofijärgsete mudelarvutuste ja katsetega selgus,
et reaktoril oli sellel võimsustasemel väga kõrge
positiivne veeauru­reaktiivsus.

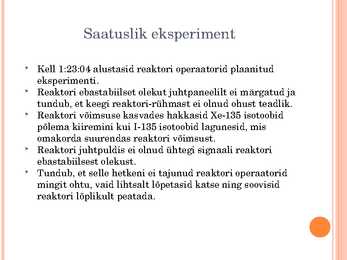

Saatuslik  eksperiment
Ø
Kell 1:23:04 alustasid reaktori operaatorid plaanitud
eksperimenti.
Ø
Reaktori ebastabiilset olekut juhtpaneelilt ei märgatud ja
tundub, et keegi reaktori­rühmast ei olnud ohust teadlik.
Ø
Reaktori võimsuse kasvades hakkasid Xe­135 isotoobid
põlema kiiremini kui I­135 isotoobid lagunesid, mis
omakorda suurendas reaktori võimsust.
Ø
Reaktori juhtpuldis ei olnud ühtegi signaali reaktori
ebastabiilsest olekust.
Ø
Tundub, et selle hetkeni ei tajunud reaktori operaatorid
mingit ohtu, vaid lihtsalt lõpetasid katse ning soovisid
reaktori lõplikult peatada.
Ø

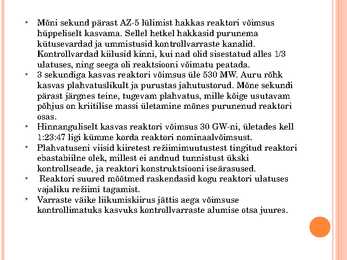

Mõni sekund pärast AZ­5 lülimist hakkas reaktori võimsus
hüppeliselt kasvama. Sellel hetkel hakkasid purunema
kütusevardad ja ummistusid kontrollvarraste kanalid.
Kontrollvardad kiilusid kinni, kui nad olid sisestatud alles 1/3
ulatuses, ning seega oli reaktsiooni võimatu peatada.
Ø
3 sekundiga kasvas reaktori võimsus üle 530 MW. Auru rõhk
kasvas plahvatuslikult ja purustas jahutustorud. Mõne sekundi
pärast järgnes teine, tugevam  plahvatus , mille kõige  usutavam
põhjus on  kriitilise  massi ületamine mõnes purunenud reaktori
osas.
Ø
Hinnanguliselt kasvas reaktori võimsus 30 GW­ni, ületades kell
1:23:47 ligi kümme korda reaktori nominaalvõimsust.
Ø
Plahvatuseni viisid kiiretest režiimimuutustest tingitud reaktori
ebastabiilne olek, millest ei andnud tunnistust ükski
kontrollseade, ja reaktori konstruktsiooni iseärasused.
Ø
 Reaktori suured mõõtmed raskendasid kogu reaktori ulatuses
vajaliku režiimi tagamist.
Ø
Varraste  väike  liikumiskiirus  jättis aega võimsuse
kontrollimatuks kasvuks kontrollvarraste alumise otsa juures.

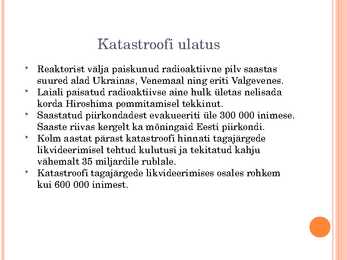

Katastroofi ulatus
Ø
Reaktorist välja paiskunud radioaktiivne pilv saastas
suured alad Ukrainas, Venemaal ning eriti  Valgevenes .
Ø
Laiali paisatud radioaktiivse aine hulk ületas nelisada
korda Hiroshima pommitamisel tekkinut.
Ø
Saastatud  piirkondadest evakueeriti üle 300 000 inimese.
Saaste riivas kergelt ka mõningaid Eesti piirkondi.
Ø
Kolm aastat pärast katastroofi hinnati tagajärgede
likvideerimisel tehtud kulutusi ja tekitatud kahju
vähemalt 35 miljardile rublale.
Ø
Katastroofi tagajärgede likvideerimises osales rohkem
kui 600 000 inimest.
Tšornobõli tuumaelektrijaama
katastroof ja Eesti
Ø
Tšornobõli avarii tagajärgede likvideerimiseks kaeti aja
jooksul lekkiv energiaplokk betoonsarkofaagiga, mille
ehitamisel osalesid ka Eestist kutsutud
sõjaväekohuslased.
Ø
Ümber  plahvatanud  reaktori ehitati betoonsarkofaag.
Ø
 Prõpjati linn, kus elas põhiliselt tuumajaama personal,
evakueeriti ja likvideeriti kõrge saasteastme tõttu.
Ø
Jaama personali tarbeks rajati  jaamast  umbes 50 km ida
poole uus linn Slavutõtš.
