Valgamaa Kutseõppekeskus
AT-14
Andri Põldsepp
S Ü Ü TES Ü S TEEM ID E
V Õ R D LU S JA A N A LÜ Ü S

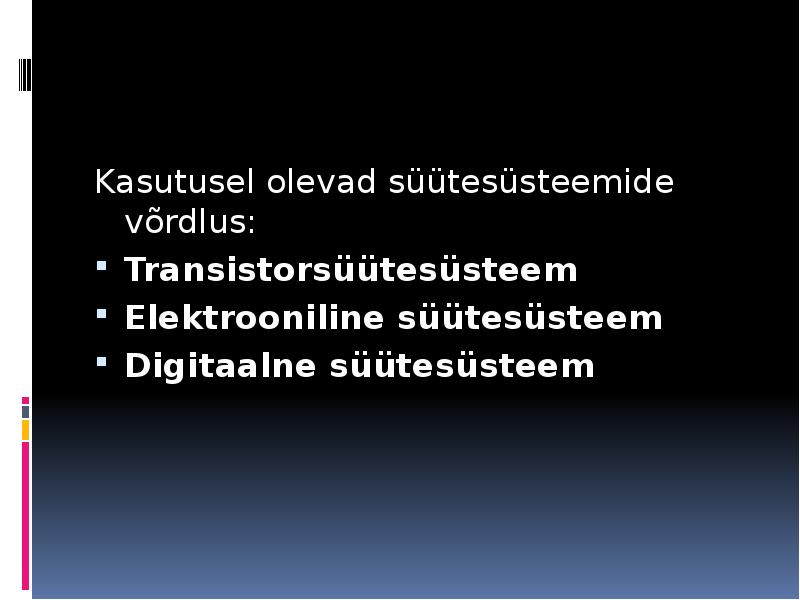

Kasutusel olevad süütesüsteemide
võrdlus:
Transistorsüütesüsteem
Elektrooniline süütesüsteem
Digitaalne süütesüsteem

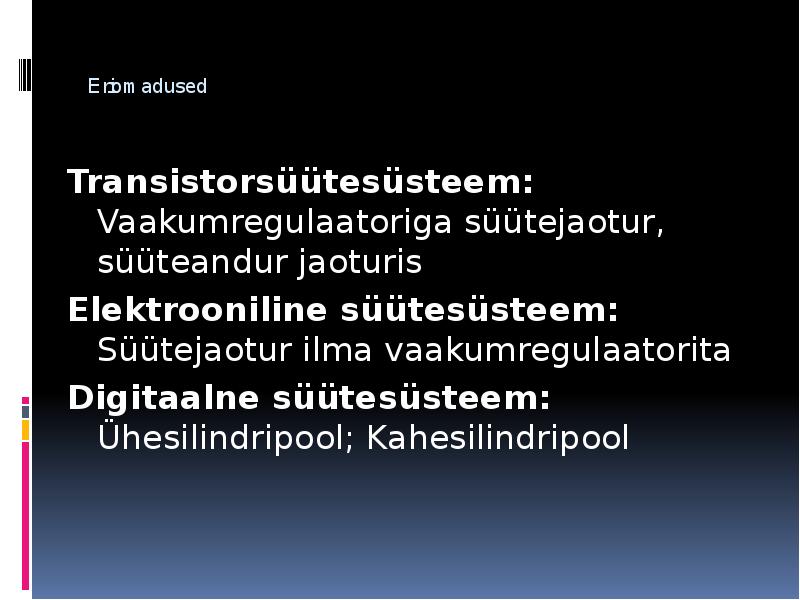

Eriom adused
Transistorsüütesüsteem:
Vaakumregulaatoriga süütejaotur,
süüteandur jaoturis
Elektrooniline süütesüsteem:
Süütejaotur ilma vaakumregulaatorita
Digitaalne süütesüsteem:
Ühesilindripool; Kahesilindripool

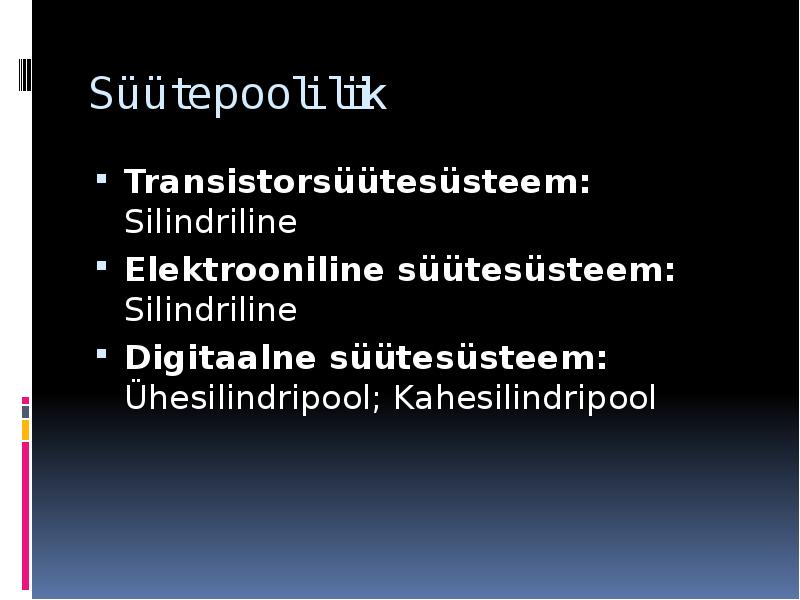

Süütepooli liik
Transistorsüütesüsteem:
Silindriline
Elektrooniline süütesüsteem:
Silindriline
Digitaalne süütesüsteem:
Ühesilindripool; Kahesilindripool

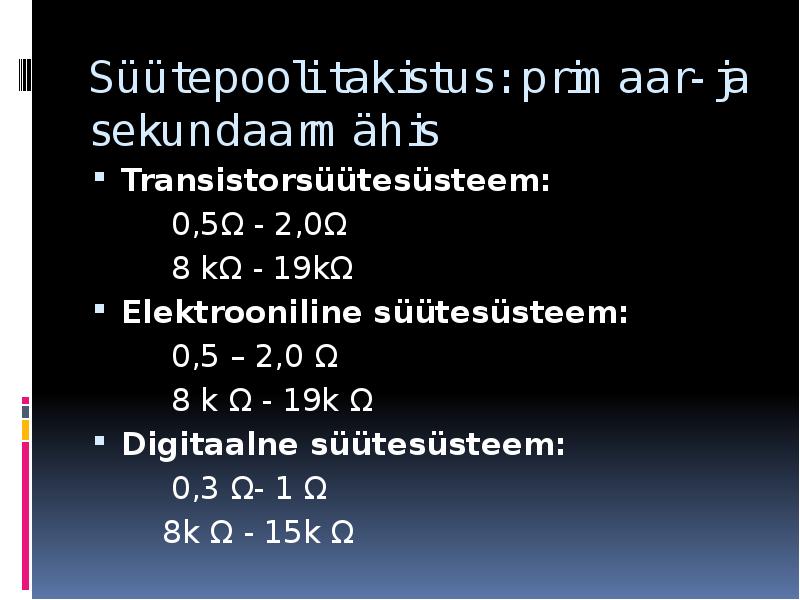

Süütepooli takistus: prim aar- ja
sekundaarm ähis
Transistorsüütesüsteem:
0,5Ω - 2,0Ω
8 kΩ - 19kΩ
Elektrooniline süütesüsteem:
0,5 – 2,0 Ω
8 k Ω - 19k Ω
Digitaalne süütesüsteem:
0,3 Ω- 1 Ω
8k Ω - 15k Ω

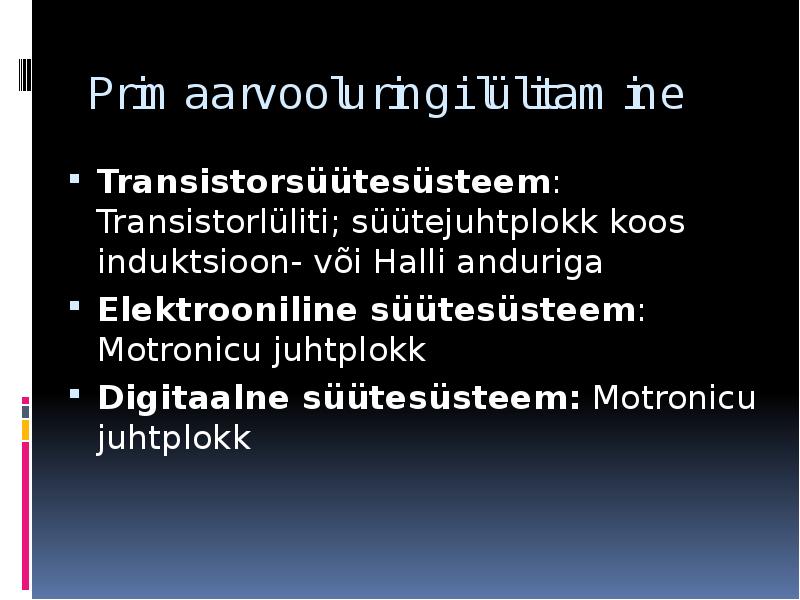

Prim aarvooluringi lülitam ine
Transistorsüütesüsteem:
Transistorlüliti; süütejuhtplokk koos
induktsioon- või Halli anduriga
Elektrooniline süütesüsteem:
Motronicu juhtplokk
Digitaalne süütesüsteem: Motronicu
juhtplokk

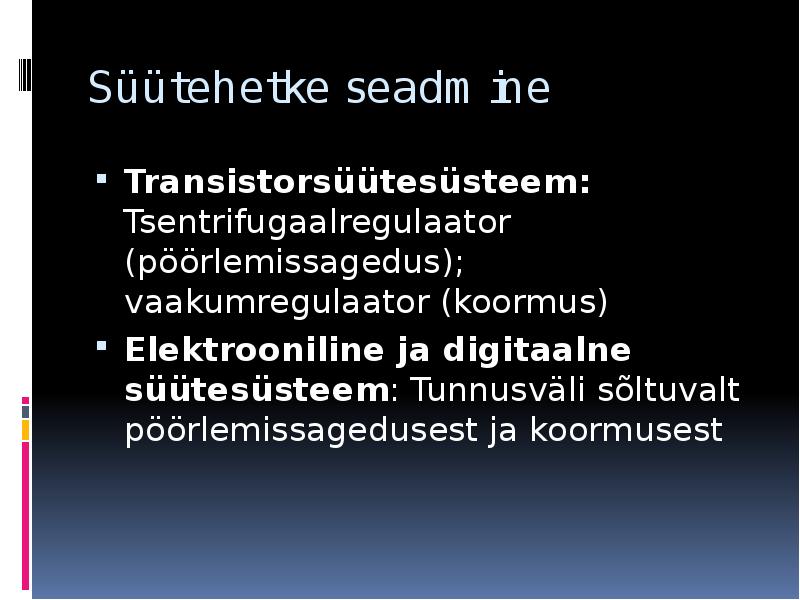

Süütehetke seadm ine
Transistorsüütesüsteem:
Tsentrifugaalregulaator
( pöörlemissagedus );
vaakumregulaator (koormus)
