Survetöötlemine ja valutehnoloogia. Kodutöö 3 (0)

TALLINNA TEHNIKAKÕRGKOOL
Harjutustööd õppeaines:

Metallide survetöötlemine ja  valutehnoloogia  (MTM161/198)
Töö nimetus:
Töö nr. 3




TÕMBAMINE
Variant nr. 43
Üliõpilane:
Rühm:
Juhendaja :
Antud:
Esitatud:
Arvestatud:






Ülesanne:
Anda protsessi skeem koos tähistega.
Sooritada  vajalikud arvutused:







Leida vajalik tõmbeastmete arv n







Leida vajalik lõõmutuste arv N







Leida vajalik tõmbejõud F(N) esimesel tõmbel






Kontrollida tõmbetingimust esimesel tõmbel
Vastata lisaküsimustele
Lähteandmed:
Variant
D1, mm
Dn, mm
f
Re, MPa
α, °
µi
µL
43
5,4
0,6
0,12
400
10
1,4
3,6

D1   – tooriku läbimõõt, mm;
Dn   – tõmmatud traadi lõppläbimõõt, mm;
f
– hõõrdetegur;
Re   – tooriku materjali voolavuspiir, MPa;
α   –  matriitsi  koonuse nurk, °;
μi   – materjali lubatud venitustegur kahe tõmbamise vahel;
μL   – materjali lubatud venitustegur lõõmutuste vahel;


1
TALLINNA TEHNIKAKÕRGKOOL

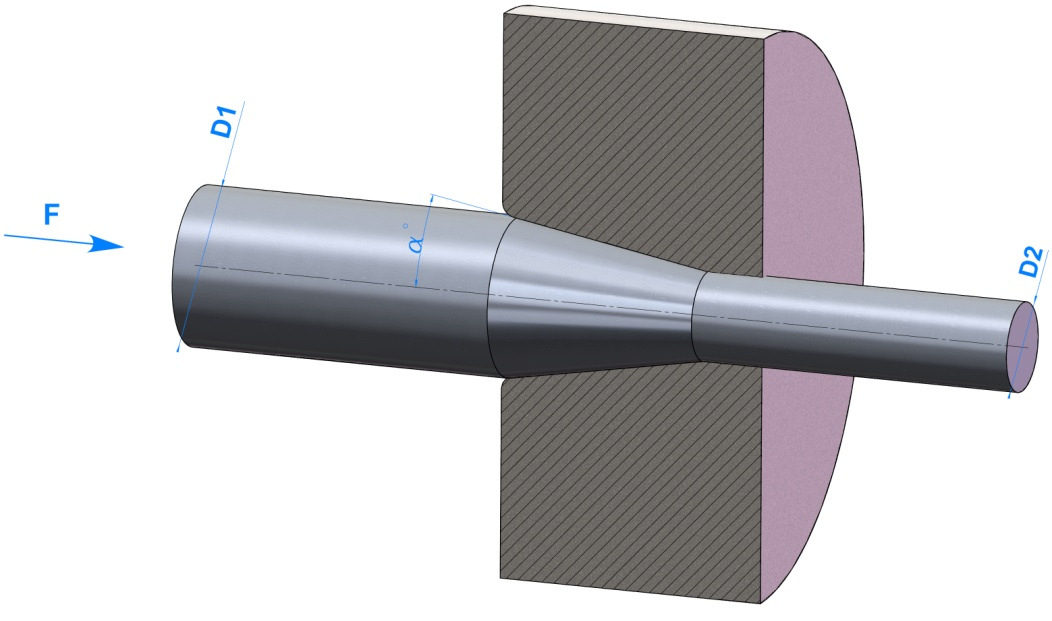

Protsessi skeem koos tähistega (F, D1, D2, α):
Lahendus:
Leian summaarse venitusteguri µΣ:
ߨ ∙ ܦ ଶ
ଵ
ଶ
ଵ
ܦଵ
5,4ଶ
ߤ
4
ఀ =
= 81
ଶ
ଶ
௡
ߨ ∙ ܦ
0,6ଶ
௡
ܦ௡
4
kus
A1 – esimesel tõmbel siseneva traadi ristlõikepindala, mm2;

An – traadi ristlõikepindala peale viimast tõmbamist, mm2.
Leian vajaliku tõmbeastmete arvu n:
log ߤఀ
log 81
݊ =
= 13
log ߤ௜
log 1,4
Leian lubatut tõmmete arvu lõõmutuste vahel nL:
log ߤఀ
log 81
݊௅ =
= 3,43 → 3
log ߤ௅
log 3,6
Leian lõõmutuste arvu N:
13
ܰ =
− 1 =
− 1 = 3
݊௅
3
Skeem: n1n2n3n4 L1 n5n6n7n8 L2 n9n10n11n12 L3 n13
2
TALLINNA TEHNIKAKÕRGKOOL
Leian traadi ristlõikepindala peale esimest tõmbamist A2:
ߨ ∙ ܦ ଶ
ଵ
ߨ ∙ 5,4ଶ
ܣଵ
ܣଵ
ߤ
4
4
௜ =
→ ܣ
= 16,36 ݉݉ଶ
ଶ =
ଶ
ߤ௜
ߤ௜
1,4
Leian vajaliku tõmbejõu F:
ܣଵ
ܨ = ܴ௘ ∙ ܣଶ ∙ ln
∙ ሺ1 + ݂ ∙ cot ߙሻ = 400 ∙ 16,36 ∙ ln 1,4 ∙ ሺ1 + 0,12 ∙ cot 10ሻ = 3700 ܰ
ܣଶ
= 3,7 ݇ܰ
Kontrollin tõmbetingimust esimesel tõmbel. Tõmbamisel peab kehtima tingimus:

௧ =
≤ ܴ
௘
ଶ
3700
ߪ௧ =
≤ 400
16,36
3700
ߪ௧ =
≤ 400
16,36
226 ≤ 400 ⟹ ܸܽݏݐܾܽ ݐ݅݊݃݅݉ݑݏݐ݈݁݁
Vastus:
n = 13
N = 3
F = 3700 N

Lisaküsimused:
1.  Põhjendada lühidalt vahelõõmutuste otstarvet protsessis.
Tõmbamisel  metall  kalestub, s.t. läheb tugevamaks ja kõvemaks, kuid ka hapramaks. Selleks et
taastada töödeldava metalli  plastsed  omadused ongi vahelõõmutamine.
2.  Miks tõmmatakse materjali reeglina külmalt?
Külmal materjalil on tõmbetugevus suurem.  Kuumutamine  suurendab metalli plastsust, kuid
vähendab samal ajal tõmbetugevust.
3
